Domový ohrievač tepla na ohrev vody

Normálna prevádzka akéhokoľvek vykurovacieho systému závisí od výmenníka tepla, špeciálneho zariadenia, v ktorom je tepelná energia prenesená do chladiacej kvapaliny. Pri vykurovaní doma môžete používať nielen priemyselný dizajn, ale aj sami. V druhom prípade je generátor tepla obvykle murovaná. Nižšie sa dozviete hlavné funkcie prístroja, jeho vplyv na vykurovanie v dome, ako to urobíte sami a pripojte ho podľa schémy.

Funkčné charakteristiky tepelného výmenníka

Vykurovacie systémy pre súkromné ​​bytové alebo bytové zariadenia využívajúce povrchovú úpravu, keď sa tepelná energia prenesie do chladiacej kvapaliny cez kovové steny zariadenia.

Tento princíp je plne implementovaný pri konštrukcii kotlov na tuhé palivá, plynové alebo elektrické vykurovacie kotly:

1. Obehová voda alebo nemrznúca zmes pozdĺž zakrivených rúrok umiestnených vo vnútri ohrievača, ohrievané spaľovaním paliva.
2. Potom sa vyhrievaná chladiaca kvapalina prechádza potrubím vykurovacieho okruhu a chladiaca voda z batérií začne prúdiť do výmenníka tepla..

Je pravdepodobné, že mnohí z nás si všimli, že pomocou bežnej tehlovej pece nebolo možné rovnomerne zahriať dom, v ktorom sa miestnosti nedostali do kontaktu s jeho "drsnou". Riešením problému môže byť inštalovaný výmenník tepla, ktorý ho premení do kotla na ohrev vody.

Jeho tvar a veľkosť by mali zapadnúť do rozmerov kúreniska. Je potrebné pripojiť potrubia a radiátory k zariadeniu a potom naplniť systém chladiacou vodou alebo nemrznúcou kvapalinou. Po inštalácii batérií v miestnostiach ďaleko od pece bude možné efektívne vykurovanie v dome.

typy

1. Najbežnejšie výmenníky tepla voda a vzduch. Prvé z nich sú praktickejšie, pretože tekutina prenáša teplo lepšie ako vzduch.
2. Existuje tiež podobné zariadenie pripomínajúce zásobník, ktorý je inštalovaný mimo komín.

Tip: priemyselné vykurovacie systémy na predaj v maloobchodných reťazcoch sú už vybavené výmenníkmi tepla. Ich konštrukcia je navrhnutá na efektívne ohrievanie chladiacej kvapaliny.

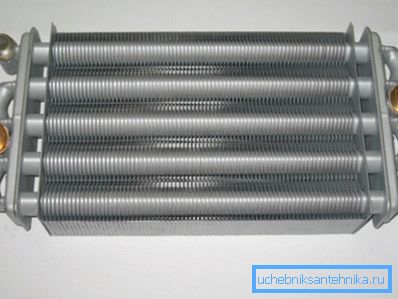

Často v továrni sú také zariadenia vyrobené z medi. Rúra sa podobá zvitku, ktorý má množstvo dosiek priečne k ohybom, čím je zabezpečená veľká oblasť výmeny tepla.

Urobiť si doma takúto možnosť by bolo celkom problematické. Preto je lepšie vybrať jednoduchší model.

Ako funguje systém

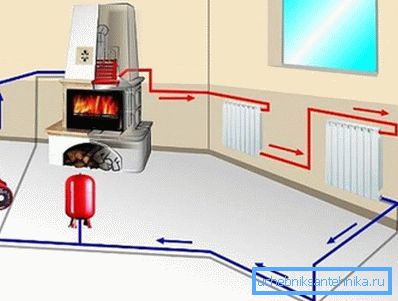

Princíp fungovania výmenníka tepla, a to nevadí - továrne alebo self-vyrobené, to isté. Generátor tepla (kotol alebo kachle) prenáša energiu z využitia paliva, po ktorom chladiaca kvapalina prechádza cez potrubia do všetkých miestností.

Táto metóda vykurovania umožňuje rovnomerné rozloženie tepla v celej budove. Je taktiež dôležité, aby sa priestory výrazne rýchlejšie zohrievali a znížili náklady na energiu.

Ohrev kachlí v súkromnom dome je možné vylepšiť dvoma spôsobmi:

• položiť novú pec pod určitú veľkosť výmenníka tepla;
• vložte vlastné zariadenie do existujúceho vykurovacieho zariadenia, ktoré je vyrobené podľa veľkosti palivovej komory.

Potom majiteľ domu môže byť istý, že dostane kúrenie s vodným okruhom, ktorý nebude fungovať horšie ako továreň na tuhé palivá. Rozdiel bude len v umiestnení prívodu výmenníka tepla, ktorý bude umiestnený mierne nad podlahou ako priemyselné možnosti. To môže ovplyvniť rýchlosť prirodzenej cirkulácie vody.

Tip: pripojte výmenník tepla k vykurovaciemu systému za predpokladu, že spätné potrubie je umiestnené čo najnižšie.

Jedným z hlavných prvkov je aj expanzná nádrž, ktorá by mala byť inštalovaná na vrchu okruhu. Svojou pomocou sa kompenzuje zmena objemu vykurovanej chladiacej kvapaliny a vzduch v systéme sa uvoľní.

Táto vykurovacia schéma musí vydržať určitý sklon potrubí od vrchného bodu až po posledný radiátor a z neho do kotla približne 10 mm na 1 m.

Tip: Ak prirodzená cirkulácia nestačí na ohrev veľkého domu, nainštalujte do vykurovacieho systému obehové čerpadlo. V tomto prípade nie je žiadny rozdiel v akej vzdialenosti od podlahy bude vratné potrubie inštalované.

Aká je výhoda vykurovania pomocou výmenníka tepla

nevýhody:

• ak je zariadenie inštalované v peci tehlových pecí, jeho účinnosť bude nižšia ako továrenské kotly;
• V peci nebude možné vykonať automatické riadenie rýchlosti ohrevu chladiacej kvapaliny.

making

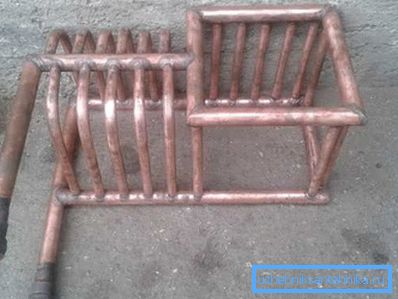

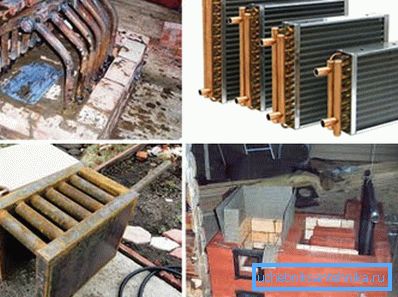

V tomto prípade môže mať výmenník tepla na vykurovanie iný tvar. Najčastejšie to pripomína register z niekoľkých medených alebo oceľových rúrok. Používa sa aj doskový výmenník tepla vykurovacieho systému.

Teplota v zóne spaľovania paliva je veľmi vysoká, najmä ak sa používa antracit. Preto existujú zvýšené nároky na kov, dizajn zariadenia a kvalitu zvarov.

materiál

Prístroj musí zabezpečiť optimálny prenos tepla, preto je veľmi dôležitý koeficient tepelnej vodivosti kovu. Napríklad medená rúrka ho drží 7 krát lepšie ako oceľ. V tomto prípade je možné posledných 25 metrov ľahko nahradiť prvými 3,5 m.

Medené výmenníky tepla sú však najekonomickejšie a ich cena je jedným z najvyšších. Preto najčastejšie používané oceľové rúry O32 mm alebo viac.

Tip: ak sa predpokladá, že najčastejšie spaľujete kachle s uhlím, odporúčame použiť liatinový výmenník tepla, ktorý dokáže odolávať maximálnej teplote spaľovania paliva. Zvyčajne používajte časti starých radiátorov.

Ako vypočítať výkon

Vypočítať tento parameter je možný len približne.

Existuje veľa faktorov, ktoré je potrebné zvážiť, vrátane:

• priemer potrubia;
• tepelná vodivosť kovu;
• dĺžka cievky;
• teplota spaľovania paliva;
• ako rýchlo cirkuluje chladiaca kvapalina.

Zvyčajne sa skutočná schopnosť zariadenia plniť svoje funkcie zistí až po začiatku prevádzky vykurovacieho systému. Odporúčame zohľadniť pri výpočte, že 1 m trubice O50 mm poskytuje približne 1 kW tepelnej energie.

Tip: Vezmite napríklad známy model kotla a vyrobte výmenník tepla podľa jeho parametrov.

dizajn

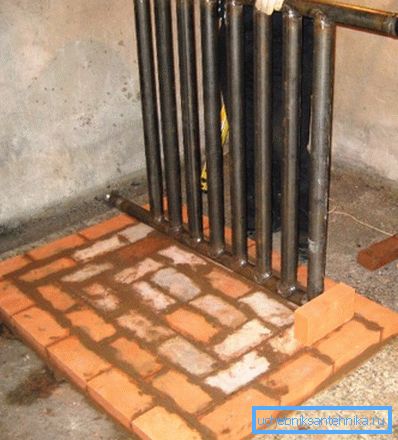

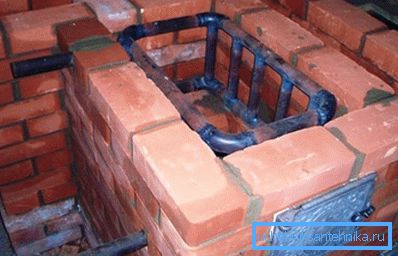

Registrom je výmenník tepla pre okruh ohrev vody v dome, ktorý je zváraný z hladkých rúr. To sa podobá druhu "mriežky", ktorá je najpopulárnejšou formou pre domáce zariadenie.

Existujú aj štruktúry, ktoré majú jednoduchší tvar - pripomínajú obdĺžnikovú alebo valcovú nádrž. V tomto prípade by ste mali byť vedený tým, že plocha pre výmenu tepla bola čo najväčšia.

Pri výrobe odporúčame dodržiavať nasledujúce podmienky:

• vnútorná šírka dutín musí byť 5 mm alebo viac, inak môže voda vrieť;
• používať rúry s hrúbkou steny 3 mm, potom kov nebude horieť;
• medzi stenami komory pece a výmenníkom tepla musí zostať medzera 10 až 15 mm, čo kompenzuje expanziu kovu pri jeho zahrievaní.

montážne

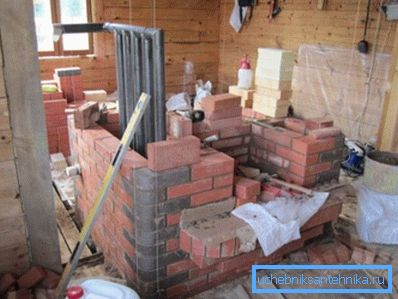

Je lepšie inštalovať zariadenie súčasne s pokladaním pece. V opačnom prípade budete musieť rozobrať svoju časť.

Postup je nasledovný:

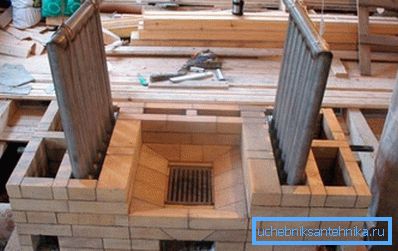

1. Vytvorte základ pre výmenník tepla v spaľovacej komore a nainštalujte ho.
2. Pri ďalšom položení nechajte priestor na podávanie a vrátenie zariadenia.
3. Po dokončení konštrukcie pece pripojte výmenník tepla k vykurovaciemu systému, naplňte ho vodou a pripravte si skúšobnú pec.

záver

Nezáleží na tom, aký dobrý je tehlový kameň, nie je vždy schopný rovnomerne zahriať dom s mnohými miestnosťami. V tomto prípade je nutné zakúpiť kotol alebo samostatne vyrobiť výmenník tepla z oceľových alebo medených rúr. Takže môžete zvýšiť účinnosť ohrievača o niekoľko rádov. Video v článku poskytne príležitosť nájsť ďalšie informácie o vyššie uvedenej téme.
