Domáce radiátory: súčasné výrobné metódy a spôsoby ich

Napriek tomu, že cena modernej vykurovacieho akumulátora nie je taká skvelá, môžete to urobiť bez toho, aby ste si kúpili takéto zariadenia, pretože sa s nimi môžete vyrovnať sami.

V tomto článku budeme hovoriť o tom, ako a s využitím akých materiálov sa môžu vyrábať domáce batérie, ktoré z hľadiska energetickej účinnosti prakticky nebudú nižšie ako továrenské analógie.

Hodnotenie ich spôsobilostí

Je zrejmé, že nie každá osoba bude môcť zostaviť domáci olejový chladič, takáto konštrukcia je ťažká, ale nie je tak ťažké vytvoriť zariadenie, cez ktoré bude voda cirkulovať ako chladiaca kvapalina.

Princípom pôsobenia sa domáce vykurovacie zariadenia neodlišujú od továrenských analógov, neodporúča sa však inštalovať tieto produkty do centralizovaných systémov s vysokým tlakom.

Register vykurovania - základ vlastných návrhov

Domáce vykurovacie telesá z rúrok - to je najbežnejší typ ručne vyrábaných vykurovacích zariadení. A to nie je prekvapujúce, pretože je to poriadok, ktorý uľahčuje spájanie hermetického systému z potrubia o rádovo veľké množstvo, ako výroba ohrievacieho zariadenia využívajúceho továrenskú technológiu.

Výrobky zostavené na základe jediného potrubia alebo kombinácie potrubí sa nazývajú register. Register je hermetický systém, prostredníctvom ktorého cirkuluje jedno alebo iné chladivo. Energetická účinnosť registra je určená priemerom a konfiguráciou potrubí, ako aj materiálom, z ktorého sú vyrobené.

Prax montáže radiátorov vlastnými rukami ukazuje, že najvhodnejším riešením je použitie oceľových rúr s hladkými stenami s priemerom vnútorného prierezu 32 - 200 mm. Aby sa dosiahla maximálna povrchová plocha výmeny tepla pri súčasnom zachovaní kompaktných rozmerov, je zariadenie tvarované ako cievka alebo register je vytvorený v priečnom reze.

Výber oceľových rúrok pre inštalačné práce nie je náhodný, pretože sa ľahko varia s domácimi zváracími strojmi.

Tip: Ak chcete vytvoriť register, nie je potrebné ísť na kovovú základňu na nákup nových potrubí. Koniec koncov, na vykonanie plánovanej práce môžete použiť staré rúry, ktoré nemajú viditeľné chyby spôsobené mechanickými deformáciami alebo koróziou.

Konfigurácia domácich zariadení

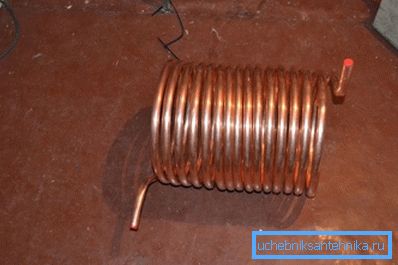

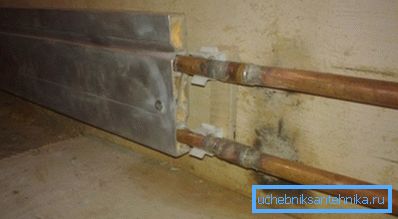

Domáce vykurovacie radiátory vyrobené z medi alebo ocele môžu byť vyrobené v dvoch prevedeniach:

• Segmentové registre pozostávajúce z priamych rúrok veľkého priemeru s utesnenými zátkami na koncoch spojených rúrkami s menším prierezovým priemerom.

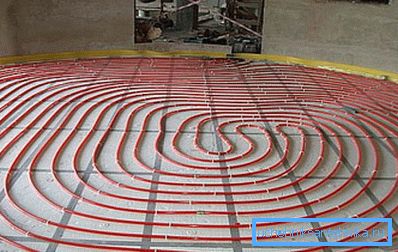

• Serpentínové registre s tvarom S alebo zložitejšou konfiguráciou.

Dôležité: Pre optimálny prenos tepla by konfigurácia registra cievok mala mať vzdialenosť medzi susednými rúrkami o 5 cm väčšiu ako je ich priemer.

Pozrime sa podrobnejšie na štrukturálne vlastnosti uvedených konfigurácií:

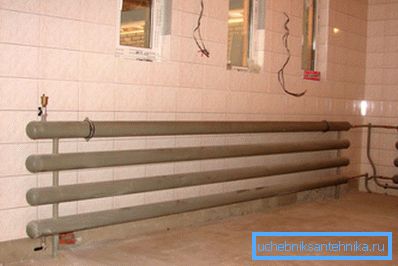

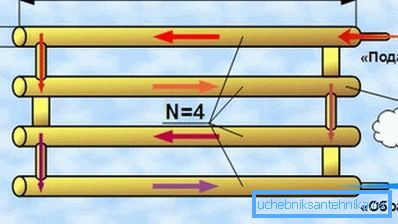

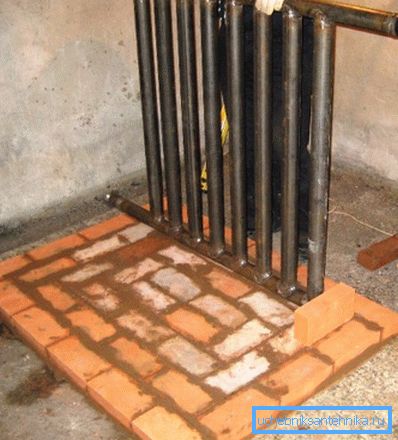

• Sekcionálny register pozostáva z viacerých potrubí usporiadaných horizontálne.

Na cirkuláciu chladiacej kvapaliny sú vodorovné prvky registra sú prepojené rúrkami menšieho priemeru. V dôsledku toho sa chladiaca kvapalina začne pohybovať pozdĺž horného potrubia, pričom dosiahne spojovacie potrubie, cez ktoré prúdi do spodnej časti a podobne.

V továrenskej verzii sú také konštrukcie vyrobené pre vstupy na vykurovanie a ďalšie pomocné zariadenia, kde estetika vzhľadu zariadenia nie je taká dôležitá.

Prípojky prívodu a odtoku sú vyrobené závitom. V niektorých prípadoch, ak chcete zrýchliť inštalačné práce, rúry sú jednoducho zvárané tesne.

Umiestnenie prechodových potrubí sa volí čo najbližšie ku koncu úseku. To sa vykonáva pre lepší obeh chladiacej kvapaliny a pre zaistenie vyššej pevnosti kompozitnej konštrukcie.

Optimálne materiály pre samonosné segmentové registre sú pozinkované oceľové rúry s vnútorným priemerom 76-160 mm. Konštrukcia by mala byť varená tak, aby sa tesnosť švíkov udržiavala pri pracovnom tlaku až 13 atm.

Dôležité: Optimálna konfigurácia registra je konštrukcia, v ktorej nie sú viac ako 3 horizontálne rezy. Nadmerné nahromadenie sekcií povedie k zníženiu účinnosti cirkulácie ohriateho vzduchu v miestnosti.

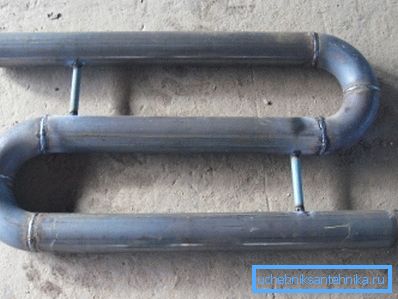

• Registry cievky sú štrukturálne podobné výberovému analógu. Hlavný rozdiel spočíva v tom, že funkcia prepojky sa tu vykonáva ohýbaním hlavného potrubia.

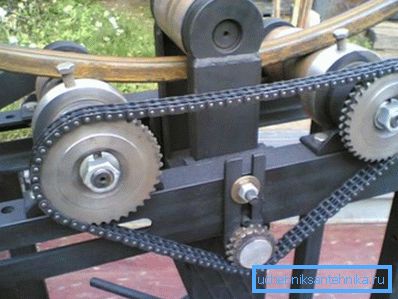

Významnou nevýhodou konštrukcií cievok je náročnosť samou montáž, pretože je ťažké ohnúť rúry s veľkým priemerom, a preto je potrebné viesť každé dve kolená do dvoch kolená.

Výsledkom je, že zváraná konštrukcia je komplikovaná veľkým počtom švov, čo môže nepriaznivo ovplyvniť trvanlivosť a tesnosť registra.

Napriek tomu je konfigurácia registrov v tvare písmena S oveľa efektívnejšia ako vodorovné úseky, pretože horizontálne aj vertikálne časti radiátora sa zúčastňujú na vykurovaní vzduchu v miestnosti. Navyše v dôsledku konštantného priemeru v radiátoroch cievok je hydraulická odolnosť podstatne nižšia ako v prierezoch.

Výber materiálov

Dĺžka životnosti, prenos tepla a napokon cena domáceho radiátora závisí vo veľkej miere od správnosti výberu výrobných materiálov.

Výber výrobných materiálov sa vykonáva podľa takých kritérií, ako je jednoduchosť obrábania, jednoduchosť a kvalita zvárania, odolnosť proti koróznym procesom a cena. Okrem toho, ak sa má radiátor používať v kúpeľni ako sušička na uteráky, trubica by mala vyzerať dobre.

Záver možno urobiť nasledovne:

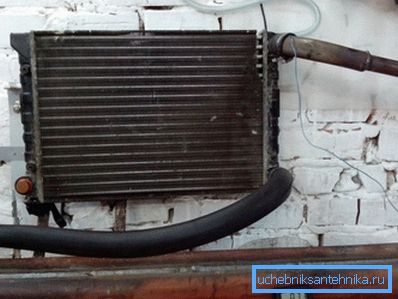

• Pri montáži vykurovacích zariadení na prevádzku a vo verandách, garážach a iných technických miestnostiach sa odporúča použiť hladké rúrky z bežnej konštrukčnej ocele St-3. Hrúbka steny by mala byť 2 mm, a to ako pre pevnosť celej konštrukcie, tak pre najvyššiu kvalitu zvaru.
• Pri zostavovaní vyhrievaného držiaka na uteráky je vhodné zakúpiť drahšie nerezové rúry AISI 304 (označenie pasu 08Х17М10). Výsledkom je, že hotová špirála, pri vysokej kvalite zostavy, vyzerá skvele vďaka lesklému povrchu a zároveň bude mať oveľa dlhší rozsah ako analóg zhotovený z čierneho kovu kvôli vyššej odolnosti proti korózii.

Návod na montáž radiátora závisí aj od typu použitých materiálov. Napríklad rúry z konvenčnej konštrukčnej ocele sa varia bežnými elektródami. Pri montáži konštrukcií z nehrdzavejúcej ocele je lepšie použiť argónové zváranie, pretože použitie bežných elektród neumožní získať čistý a navonok atraktívny šev.

záver

Takže sme zistili, aké druhy domácich radiátorov si môžete sami zostaviť. Navyše sme sa naučili s využitím materiálov, ktoré by mali byť zostavené. Veci sú jednoduché, zostáva kúpiť potrebné materiály a zostaviť ohrievač vlastnými rukami.

Máte nejaké otázky, ktoré si vyžadujú ďalšie vysvetlenia? V tomto prípade odporúčame sledovať video v tomto článku.
