Diy vykurovanie: základy inštalácie autonómnych systémov na

Aké materiály používate plastové kúrenie vlastnými rukami? Aké vykurovacie zariadenia by sa mali používať? Čo je lepšie použiť ako chladivo?

Pokúsme sa odpovedať na tieto a niektoré ďalšie otázky.

Zdroj tepla

Začnime tým, že vyberiete typ kotla.

Je ovplyvnený dvoma faktormi:

• Jednotková cena tepelnej energie. Je jasné, že efektívnosť vykurovania bude vždy prioritou.
• Jednoduché používanie kotla. Čím menej potrebuje nakladanie alebo údržbu paliva, tým lepšie.

hospodárstvo

Tu je hodnotenie lacnosti vykurovania nasledovné:

1. Plyn. Kilowatthodinové teplo, získané spaľovaním, bude stáť len 70 kopecks.

Poznámka: hovoríme o kufríku zemného plynu. Plynová nádrž alebo valce výrazne zvýšia náklady.

1. Palivové drevo zvýši náklady na kilowatthodinu tepla na 1,1 rubľov.
2. Uhlie bude stáť ešte viac - 1.3.
3. Pelety (lisované piliny) - 1,4 - 1,8 R / KW * h.
4. Solárium - 3.2.
5. Elektrina pri použití elektrických kotlov akéhokoľvek typu - 3,0 - 4,0, v závislosti od regionálnych sadzieb za elektrickú energiu.

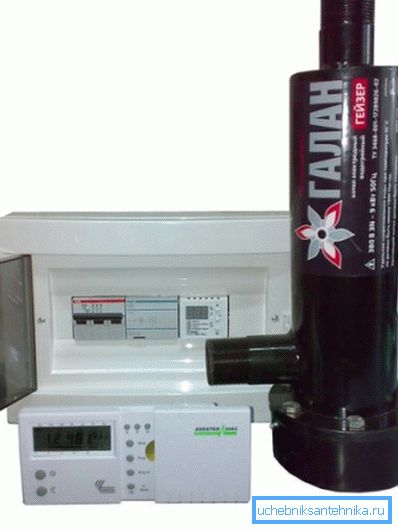

Mimochodom: napriek reklamným zárukám výrobcov a predajcov je účinnosť akéhokoľvek priameho vykurovacieho zariadenia 100%. To priamo vyplýva zo zákonov fyziky: zariadenie, ktoré nevykonáva fyzickú prácu, využíva všetku energiu na vykurovanie. Ekonomický elektrický kotol - mýtus.

jednoduché použitie

Tu boli typy vykurovacích zariadení distribuované v inom poradí.

Napriek potrebe častého zaťaženia paliva, kde nie je hlavný plyn, je vykurovanie tuhým palivom namontované vlastnými rukami častejšie ako všetky ostatné schémy. Dôvodom je práve jeho ekonomika.

Zvýšte nezávislosť systému niekoľkými spôsobmi.

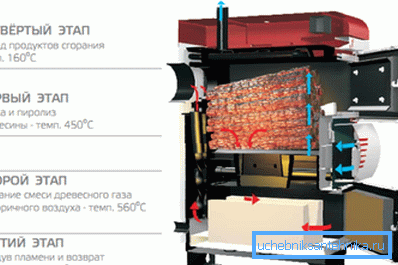

• Pevný pyrolýzny kotol, na rozdiel od klasického, rozbije spaľovací proces na dva stupne. Po prvé, spaľovacie palivové drevo alebo uhlie s obmedzeným prítokom vzduchu, potom produkty neúplného spaľovania - oxid uhoľnatý a prchavé uhľovodíky - sú spálené v oddelenom priestore. Flexibilné nastavenie tepelného výkonu umožňuje predĺžiť obdobie medzi zapálením až 10 - 12 hodín.

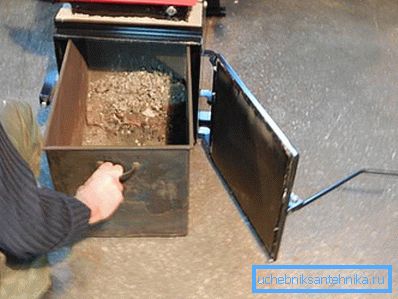

• V hornom horákovom kotli sa zapáli volumetrický oheň, ako naznačuje názov zhora. Cirkulácia vzduchu je organizovaná tak, aby tok spaľovacích výrobkov priniesol popol do komína. Autonómia najlepších kotlov tohto typu dosahuje jeden alebo viac dní.
• Nakoniec, zníženie počtu denných rozstrek pomôže započítať do okruhu tepelný akumulátor - masívny tepelne izolovaný kontajner s chladiacou kvapalinou. Pri plnom výkone kotol ohrieva vodu v nádrži tri až štyri hodiny; potom sa skladovaná energia používa na udržanie teploty ohrievačov.

skúmavky

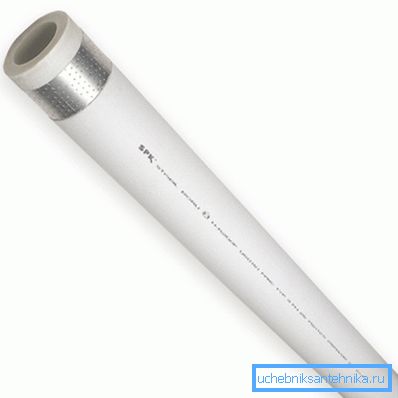

Namiesto uvádzania všetkých materiálov používaných v autonómnych systémoch si dovoľujeme okamžite uviesť optimálne riešenie - polypropylén vystužený hliníkom.

Prečo práve on?

• Tento materiál je lacný voči všetkým alternatívam.
• Hydraulická odolnosť potrubia je minimálna a počas prevádzky sa nezvyšuje: hladký povrch polyméru nie je vystavený erózii a nerastú sedimenty. Pre porovnanie, nové oceľové rúrky sa môžu líšiť od starého v toku vody o faktor 200 alebo viac.
• Zdroj s typickými autonómnymi systémovými parametrami (tlak 1,5 - 2,5 kgf / cm2, teplota 55 - 75 ° C) sa odhaduje na najmenej 50 rokov.

Prečo je preferovaný vystužený polypropylén?

1. Combi materiál je o niečo silnejší pri prestávke. Pri rovnakej hrúbke steny je maximálny prípustný tlak pre monolitický polypropylén 20 atm, pre vystužený - 25.

Užitočné: pracovný tlak potrubia je uvedený na jeho označení. Obsahuje symboly tvaru PN * (tlak v kgf / cm2) a PP- * (typ materiálu: R je náhodný kopolymér, B je kopolymér, H je homopolymér).

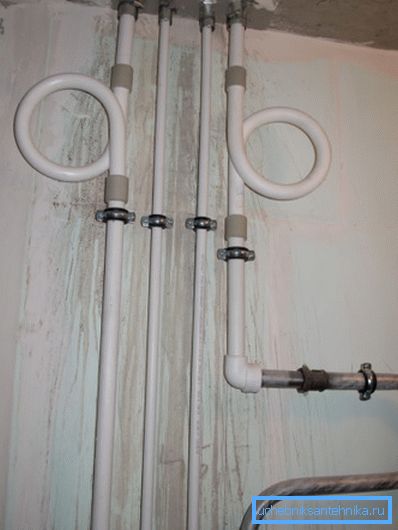

1. Čo je dôležitejšie, hliníková výstuž výrazne znižuje koeficient pretiahnutia plastov počas ohrevu. Pri veľkej dĺžke priamych úsekov však bude predĺženie stále viditeľné - preto sú vybavené kompenzátormi pre vykurovacie systémy (ohyby v tvare písmena U alebo prstence potrubia).

radiátory

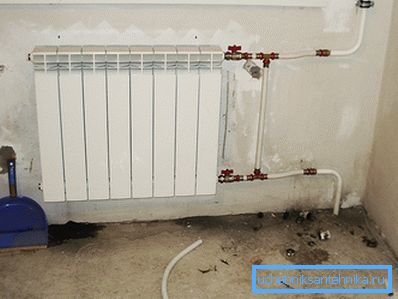

Pokyny pre výber radiátorov pre autonómne vykurovacie systémy pre obytné nízkopodlažné budovy sú taktiež celkom jednoduché. Je lepšie použiť hliníkové sekcionálne radiátory.

dôvody:

• Lace. Náklady na sekciu začínajú od 280 rubľov.
• Atraktívny vzhľad, ktorý sa hodí do každého dizajnu miestnosti.
• Vysoký prenos tepla na sekciu (do 210 wattov s veľkosťou medzi nápravami 500 mm) v dôsledku vyvinutého opracovania a vysokej tepelnej vodivosti hliníka.

Všetky nevýhody hliníka - nízka mechanická pevnosť a schopnosť vytvárať galvanické výpary s meďou - v našom prípade sú irelevantné. Hydraulický šok, ktorý je schopný zničiť radiátor, je jednoducho nikde nemožné - ako napríklad cudzie kovy v uzavretom okruhu.

Pri výpočte vykurovacieho výkonu vykurovacieho telesa pre miestnosť s vysokou kvalitou vonkajšej izolácie je najjednoduchší spôsob zamerať sa na polovičný SNiP 100 wattov tepla na meter štvorcový.

Ďalšie komponenty

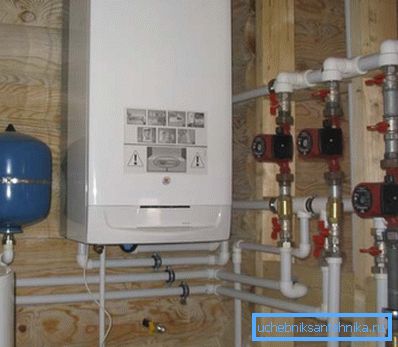

Aké komponenty vykurovacích systémov sa okrem kotla, potrubia a batérií používajú v samostatnom okruhu?

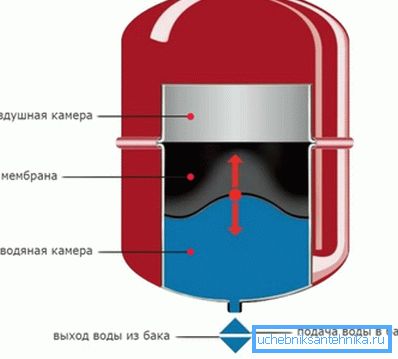

• Expanzná nádrž kompenzuje zvýšenie objemu chladiacej kvapaliny pri zahrievaní. Jeho objem sa rovná asi 10% celkového objemu obrysu.

Tip: pri vyváženom vykurovacom systéme môže byť objem vody približne odhadnutý v množstve 13-15 litrov na kilowatt tepelného výkonu.

• Poistný ventil zmierňuje nadmerný tlak, keď expanzná nádoba pretečie.
• Účel automatického odvzdušňovania je jasný od svojho názvu: umožňuje systému zbaviť sa vzduchových zástrčiek v automatickom režime.
• Manometer (menej obyčajne termomanometer) slúži na vizuálne sledovanie parametrov systému.
• Cirkulačné čerpadlo cirkuluje chladiace médium.

Zaujímavé: vyššie uvedené základné prvky páskovania kotlov sú často umiestnené priamo v tele. Najprv sa týka elektrických a plynových zariadení.

Okrem požadovaných prvkov môže konštrukcia vykurovacieho okruhu zahŕňať:

• Jumper s prívodom studenej vody s ventilom, ktorý ho blokuje. Prostredníctvom toho sa okruh znovu naplní.

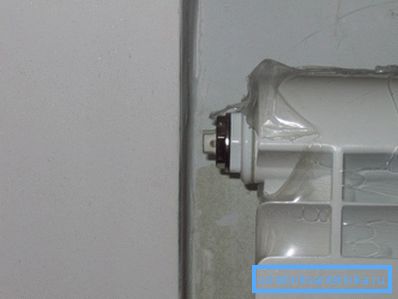

• Vozdushniki (kohútiky Mayevsky alebo obyčajné vodovodné kohútiky) v horných bodoch zásuviek radiátorov alebo na prepojkách medzi vykurovacími zariadeniami.

• Uzavierací ventil na prúde každého radiátora.
• Škrtiace klapky alebo tepelné hlavy na spätnom pripojení vykurovacích zariadení, ktoré umožňujú nastavenie prevodu tepla alebo vyvažovanie systému.
• Obnovte, čo vám umožní úplne vysušiť okruh.

Nosič tepla

Najbežnejším nosičom tepla je čistá voda.

Technická voda pre vykurovací systém má však niekoľko vážnych nevýhod:

1. Vápenec obsiahnutý v ňom padá ako usadeniny na výmenníku tepla kotla, čo znižuje jeho prenos tepla a znižuje lumen rúr.

1. Keď je vykurovanie nútené zastaviť v zime (typickým prípadom je vylúčenie plniaceho alebo napájacieho potrubia ventilov na ňom), voda uviaznutá v radiátoroch sa zmení na niekoľko hodín na ľad - s príslušnými dôsledkami pre vykurovacie zariadenia a rúry. Samozrejme, ak neorganizujete vykurovanie domu alternatívnymi prostriedkami alebo úplné odvodnenie okruhu so stratou celej chladiacej kvapaliny.

Prvý problém je úplne vyriešený nalievaním destilátu. Destilovaná voda vo vykurovacom systéme v zásade nemení. Často sa príprava vody - odstránenie kalciových zlúčenín z neho - znižuje na varenie (zrazeniny solí) alebo prechádza konvenčným džbánovým filtrom.

Ak chcete byť bezpečný pred rozmrazovaním okruhu, jediný spôsob je použitie nemrznúcej zmesi. V tejto úlohe je lepšie použiť vodný roztok propylénglykolu: nie je chemicky agresívny a netoxický.

Ako nalievať vodu alebo inú chladiacu kvapalinu do uzatvorenej slučky?

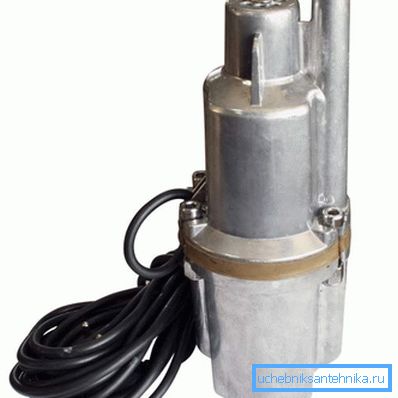

Najjednoduchším spôsobom je použiť lacné vibračné čerpadlo (Kid alebo Streamlet) na naplnenie systému. Jeho výtoková vsuvka je spojená s hadicou s akýmkoľvek hradlovým okruhom; samotné čerpadlo je ponorené do nádoby alebo do nádrže s chladiacou kvapalinou. Po vyprázdnení nádrže sa chladivo stále pridáva; tlak v systéme je riadený meradlom.

Užitočné: pred naplnením systému je potrebné vyčerpať vzduchovú komoru expanznej nádrže bežným čerpadlom bicykla. Nabíjací tlak by mal zodpovedať hydrostatickej hlave v obvode (1 kgf / cm2 na 10 metrov vodného stĺpca). Ak je horný bod obrysu 5 metrov nad expanznou nádobou, nabíjací tlak v nádrži bude 0,5 kgf / cm2.

záver

Dúfame, že naše odporúčania pomôžu čitateľovi pri návrhu a inštalácii vlastného vykurovacieho systému. Priložené video mu poskytne viac informácií. Veľa šťastia!
