Téma tohto článku je vykurovacím systémom do-it-yourself. Musíme sa oboznámiť s jeho hlavnými prvkami, určiť výber zariadení a materiálov, so zapojením a schémou zapojenia vykurovacích zariadení.

Takže začnime.

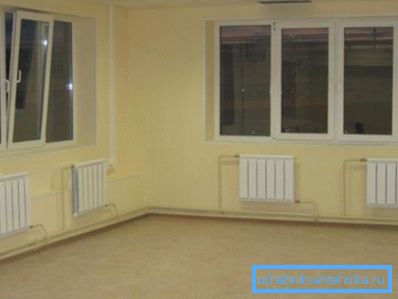

Ohrievač vody v chate.

Zdroj tepla

Ako vyhrievať miestnosť umiestnenú v značnej vzdialenosti od najbližšieho vykurovacieho rozvodu? Je zrejmé, že to vyžaduje nezávislý zdroj tepla - vodný kotol.

Pri výbere typu kotla stojí za to venovať pozornosť jeho dvom vlastnostiam:

  • Economy. Čím nižšia je cena za kilowatt tepelnej energie, tým nižšie sú prevádzkové náklady.
  • Autonómia práce. V ideálnom prípade by vykurovacie zariadenie nemalo vyžadovať pozornosť.

Urobme zodpovedajúce hodnotenia a potom porovnáme polohy kotlov rôznych typov.

hospodárstvo

Zdroj tepla Náklady, ruble / kW * hodina
Plyn (diaľnica) 0.7
palivové drevo 1.1
uhlie 1.3
Pellets 1.4
Plyn (valce) 2.8
Palivo nafty 3.2
elektrina 3.6

Zdá sa, že tabuľka nevyžaduje žiadne pripomienky. Hlavný plyn vedie z hľadiska lacnosti vykurovania širokou rezervou.

autonómie

Ale na tomto parametri sa odhady budú veľmi líšiť od predchádzajúceho hodnotenia.

  1. Nesporným vodcom je elektrina. Elektrický kotol nevyžaduje žiadnu údržbu v jednej alebo inej podobe ani odstraňovanie produktov spaľovania. Stačí, keď majiteľ nastaví teplotu chladiacej kvapaliny alebo v prítomnosti vonkajšieho termostatu teplotu vzduchu v miestnosti.

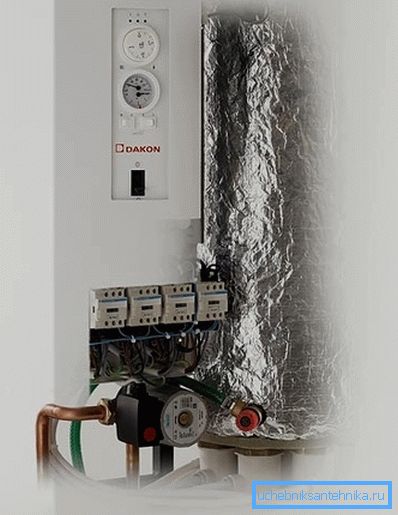

Elektrický kotol nevyžaduje monitorovanie a údržbu.
  1. Na druhom mieste pre jednoduché použitie - plyn. Usporiadanie vykurovacích systémov s plynovým kotlom im tiež umožňuje pracovať nezávisle a neurčito, pri zachovaní nastavenej teploty. Majiteľ sa bude musieť okrem toho venovať aj inštalácii vzduchového potrubia smerujúceho na ulicu.

Na objasnenie: hovoríme o kotloch s elektronickým zapaľovaním. Piezoelektrické zapaľovanie spôsobuje, že kotol je neprchavý, ale je potrebné ho zapáliť (najmä pomocou zhasnutého zapaľovača) ručne.

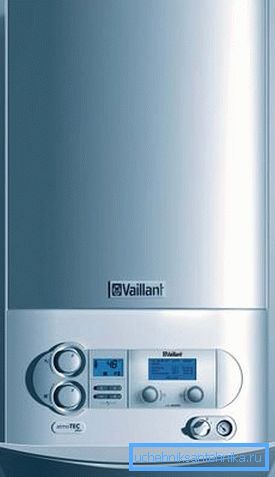

Nástenný plynový kotol s elektronickým zapaľovaním.
  1. Použitie motorovej nafty tiež umožňuje, aby systém dlhodobo pracoval autonómne.; Avšak masívna nádrž s motorovou naftou a hlukom horáka, ktorý sa počas vzletu líši len málo od hluku lietadla, znižuje pohodlie pri použití tohto zdroja tepla.
  2. Plynové kotly s bunkrom a automatickým zásobovaním paliva poskytujú o niečo nižšiu úroveň automatizácie: bunkar sa musí pravidelne nabíjať a bunkr nebude šetriť z čistenia popola.
  3. Nakoniec potrebujú najväčšiu pozornosť kotle na tuhé palivá.. Uhlie a palivové drevo sa musia nakladať každých pár hodín. Použitie plynových generátorov, horných spaľovacích kotlov a tepelných akumulátorov mení obraz k lepšiemu, ale nie tak radikálne.

Závery sú dosť zrejmé - ak máte možnosť využiť hlavný plyn, nemožno hľadať ďalšie možnosti realizácie vykurovania.

Pri výbere plynového kotla by ste mali venovať pozornosť ešte niekoľkým charakteristikám.

  • Ak prerušenie dodávky elektrickej energie nie je systematické, našou voľbou je produkt s núteným rozstupom a elektronickým zapaľovaním.
  • Kondenzačné kotly sú ekonomickejšie ako konvekčné kotly o 9-11%. Využívajú nielen teplo spaľovania plynu, ale aj energiu uvoľnenú počas kondenzácie spaľovacích produktov.
Schéma činnosti kondenzačného kotla.

Tepelná energia

Ako vybudovať vykurovací systém, ktorý poskytne domu potrebné množstvo tepla? Samozrejme, stojí za to začať výpočtom. Musíme odhadnúť tepelný výkon kotla a celkový výkon vykurovacích zariadení.

Výpočtový vzorec je nasledovný: Q = V * Dt * k / 860.

V ňom:

  • Q - tepelný výkon (KW).
  • V je objem domu vo veľkosti (vrátane stien) v kubických metroch.
  • Dt - teplotný rozdiel medzi domom a ulicou v najchladnejších piatich dňoch zimy. Údaje o priemernom minimu pre vaše mesto nájdete vo všeobecne známej online encyklopédii. vnútorná teplota sa odoberá podľa hygienických noriem (18 - 22С).
  • k - koeficient ohrevu. Interpoluje sa na základe nasledujúcej tabuľky:
Popis budovy Hodnota koeficientu
Krycia penová hmota 100 - 150 mm, trojité zasklenie 0,6 - 0,9
Tehlové okná s hrúbkou 40 cm 1 - 1.9
Tehlové 25 cm silné drevené okná 2 - 2.9
Tehla s hrúbkou 12 cm, jedno zasklenie 3 - 4

Napríklad pre domácnosti s rozmermi 8 x 8 x 6 metrov s vnútornou teplotou +20 ° C a priemerným minimom január -24 ° C, vyrobené z vysoko kvalitnej izolácie (k = 0.8), budete potrebovať (8 * 8 * 6) * (20 - -24) / 860 = 16 (zaokrúhlené) kilowatt tepla.

Ak chcete rozdeliť túto energiu do priestorov, stačí vypočítať ich podiel na objeme celého domu.

Nemali by ste zabudnúť na niekoľko jemností:

  • Priestory bez radiátorov (vstupná hala, komora, WC) sú vykurované priľahlými miestnosťami. Ich objem je tiež potrebné vziať do úvahy.
Chodba nemá vlastné radiátory a je vyhrievaná pri izbách.
  • V kuchyni je zvyčajne veľa vlastných zdrojov tepla - chladnička, sporák, mikrovlnka atď. Odhadovaná hodnota je zvyčajne znížená o 20 - 25%.

Vykurovacie zariadenia

Je zrejmé, že zariadenie vykurovacieho zariadenia musí zahŕňať nielen zdroj tepla, ale aj vykurovacie zariadenia. Ktoré batérie je lepšie vybrať ekonomický majiteľ domu?

Po prvé, zamyslite sa nad podmienkami, za ktorých bude radiátor fungovať v autonómnom systéme.

Prevádzková teplota je zvyčajne v rozmedzí 50 - 80 stupňov. Pracovný tlak nepresahuje 2,5 atmosfér. Hydraulické šoky sú vylúčené - pokiaľ sa samozrejme obvod nenaplní, ventil sa otvorí náhle a po poruche.

Ak áno, môžete bezpečne zvoliť hliníkové sekcionálne radiátory - krásne, lacné a s vynikajúcim odvodom tepla.

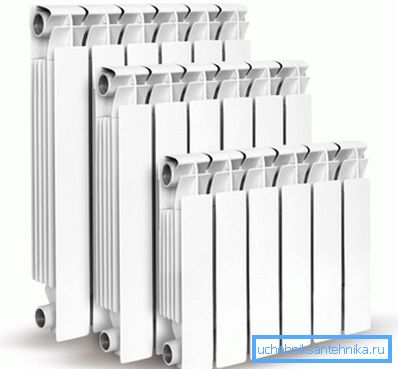

Hliníkové sekcionálne radiátory.

skúmavky

Ako sme už zistili, extrémny tlak a vysoká teplota v autonómnom okruhu sa nepredpokladajú. Ak áno, môžete ušetriť na potrubiach: vyberieme lacný, ľahký a trvanlivý polypropylén.

Keďže tento materiál má vysoký koeficient tepelnej rozťažnosti, budeme musieť:

  • Vyberte rúry s výstužou. Vrstva hliníkovej fólie výrazne zníži predĺženie pri zahrievaní.
  • Napájanie dlhých priamych častí náplne kompenzátorom - krúžkom alebo ohybmi v tvare U.

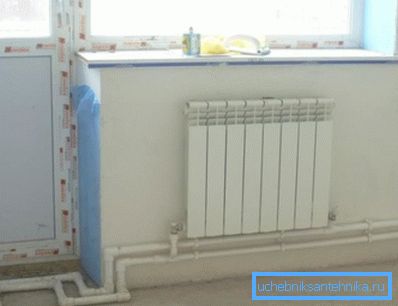

Na fotografii sa jasne zobrazujú kompenzátory v tvare U.

Ako vykonať vykurovanie pomocou polypropylénu?

Pri zváraní potrubí s príslušenstvom sa používa nízkoteplotná spájkovačka. Roztavené povrchy sú upevnené v pracovnej polohe a po 10 - 40 sekundách (v závislosti od veľkosti) sa stávajú jedným.

Dôležitý bod: hliníková fólia musí byť odstránená z oblasti zvárania strihaním (holiaci strojček). Oslabuje pripojenie a v budúcnosti môže spôsobiť oddelenie potrubia.

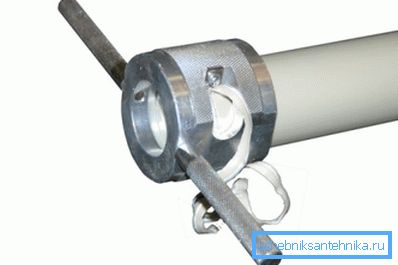

Čistiaci ručný holiaci strojček z polypropylénu.

Aké priemery rúr by som si mal vybrať?

  1. Na plnenie malého domu (nie viac ako 150 m2 na podlahu) - s vonkajším priemerom 25 mm.
  2. Pre pripojenie na radiátory - s priemerom 20 mm.

Ďalšie prvky

Ako je vykurovací systém uzavretého typu?

Okrem kotla, potrubia a batérií má:

  • Cirkulačné čerpadlo, ktoré nastavuje chladiacu kvapalinu do pohybu.
  • Prepojte so studenou vodou, aby ste systém naplnili vodou.
  • Vypúšťa spodné body obvodu a umožňuje úplné odvodnenie.
  • Expanzná nádrž. Kompenzuje zvýšenie objemu chladiacej kvapaliny so stúpajúcou teplotou.
  • Poistný ventil, ktorý funguje, keď je nádrž preplnená a tlak stúpne nad vypočítaný.
  • Merač tlaku alebo termomanometer na monitorovanie parametrov systému.
  • Automatický odvzdušňovač.

Avšak: čerpadlo, odvzdušnenie, poistný ventil a (niekedy) expanzná nádrž sa často namontujú do telesa kotla, čo ju účinne premenilo na mini-kotolňu. Skôr než začnete nakupovať, prečítajte si dokumentáciu.

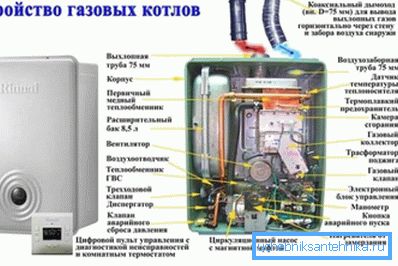

Zariadenie je moderný plynový kotol.

Navyše je možné nainštalovať voliteľné príslušenstvo:

  • Oddeľte jednotlivé vykurovacie zariadenia a časti obrysu ventilu.
  • Vypustite pred čerpadlo.
  • Škrtiace klapky alebo termostaty, ktoré regulujú teplotu radiátorov.
  • V horných bodoch okruhu - prídavné vzduchové kanály.

usporiadanie

Ako vykonať vykurovanie v jednopodlažnom dome? Podľa autora by bolo najlepším riešením Leningrad - jedno-trubkové vedenie okolo obvodu podlahy s pripojenými radiátormi paralelne k hlavnému plneniu. Je absolútne bezproblémový a zabraňuje tomu, aby sa cirkulácia zastavila v časti okruhu v dôsledku prehriatia.

Ako vykonávať vykurovanie na dvoch poschodiach?

Existujú dve možnosti.

  1. Dva krúžky (jeden na podlahu) s tlmivkou, ktoré obmedzujú priechodnosť kratšieho obrysu.

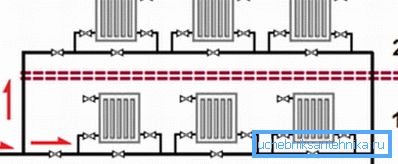

Možnosť Leningrad pre dve poschodia.
  1. Dvojplášťová schéma s fľašovaním na prvom poschodí a v podkroví a spojenie s stúpačmi pomocou vykurovacích zariadení.

Ako pripojiť radiátory?

Pre krátke (nie viac ako 7 sekcií) vykurovacie telesá bude tradičné bočné pripojenie optimálne. Dlhšie batérie by mali byť pripojené diagonálne alebo zdola k sebe.

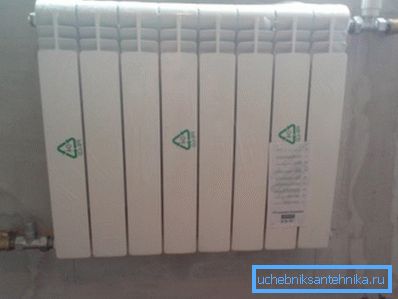

Diagonálne pripojenie.

záver

Dúfame, že náš materiál pomôže čitateľovi pri výbere a inštalácii vykurovacích zariadení. Ďalšie informácie o tom, ako inštalovať vykurovacie systémy vlastnými rukami, nájdete na priloženom videu.
