Distribúcia vykurovania: ako funguje všetko

Aké je rozloženie vykurovacích potrubí v bytovom dome? Čo je horné vedenie kúrenia a ako sa líši od spodku? Aké veľkosti potrubia sa používajú? Čo je to výťah? Pokúsme sa odpovedať na tieto otázky.

terminológie

Po prvé, aby sme sa vyhli nejasnostiam, definujeme pojmy.

• Výťah alebo tepelný uzol - miesto, kde sa sústreďuje riadenie vykurovacieho systému a dodávka teplej vody domu alebo jeho časti.

Okrem toho: výťahová jednotka prináša teplotu a tlak chladiacej kvapaliny na optimálny výkon pre vykurovací systém. Rozdiel medzi napájacou a vratnou niťou trasy teda dosahuje 4 kgf / cm2; súčasne je kvapka 0,2 kgf / cm2 dostatočná na cirkuláciu vody cez batérie.

• Výťah na vodu - hlavný prvok výťahovej jednotky, zmiešavacej komory, v ktorej sa horúca voda z krmiva mieša s vratnou vodou, ktorá sa recirkuluje do obehu.
• sýtič - potrubie spájajúce prietok a návrat do zostavy výťahu. Prostredníctvom toho chladnejšia voda vratného potrubia vstupuje do opakovaného cirkulačného cyklu.
• plniaci (doskové lôžko) je vodorovná rúrka, ktorá dodáva chladiacu kvapalinu zo zostavy výťahu do stúpačky.
• stúpačky - vertikálne úseky vykurovacieho systému, ktoré dodávajú vodu priamo do vykurovacích zariadení.
• ustanovenia - potrubia spájajúce stúpač s batériou.

Takže, aké schémy zapojenia pre vykurovacie systémy je možné použiť v bytových domoch? Aké prvky zahŕňajú?

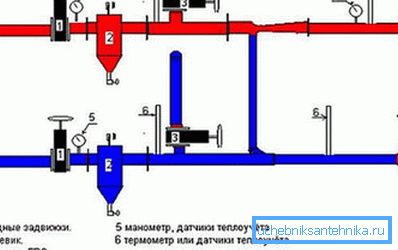

Výťahový rozbočovač

Minimálna džentlmenská sada pre najjednoduchšiu výťahovú jednotku pozostáva z:

1. Dvojice vstupných ventilov - na toku a spiatočke.
2. Pád na ihrisku a zriedkavo na spiatočnej línii.
3. Vlastne výťah s tlmivkou a tryskou.
4. Domové ventily, odpojte systém vykurovania domu.
5. Páry výbojov, ktoré umožňujú úplné odvodnenie systému.
6. Regulačné ventily na meranie tlaku a teploty.

Prípadne môže byť prítomný:

1. Vložte horúcu vodu (jednu alebo dve na každú linku). V druhom prípade, aby sa zaistila konštantná cirkulácia cez okruh TÚV, je príruba medzi vložkami na každom potrubí doplnená prídržnou podložkou.

1. Zábaly pre individuálnych spotrebiteľov (obchodné kiosky, obchody atď.). Tu sa vkladá na prírubu pred ventilmi; podložka obmedzuje prietok vody cez samostatný okruh.

plniaci

V závislosti od ich umiestnenia existujú dve schémy na distribúciu vykurovania.

dolná

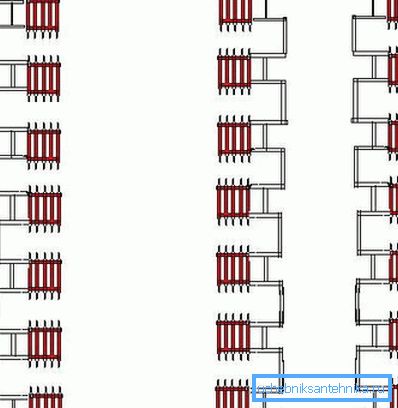

Spodná fľaša alebo vykurovací systém s nižším vedením sa používa vo väčšine moderných budov. Obe kŕmenie a opätovné plnenie sú v suteréne. Stúpačky sú spojené v pároch s prepojkami umiestnenými v byte v hornom poschodí alebo v podkroví; V hornej časti každého jumperu je odvzdušňovač (Mayevsky je žeriav).

Každý stúpač je prepojka medzi fľašovaním. Nevyhnutná nerovnováha medzi najbližším výťahovým uzlom a stúpačmi ďaleko od neho je kompenzovaná rozdielom vo veľkosti a priechodnosti potrubí. Uvádzame typické hodnoty diaľkového ovládania pre vykurovací okruh, ktorý slúži na vstup do modernej desaťpodlažnej budovy.

Aké sú výhody nižšieho zapojenia vykurovacích potrubí?

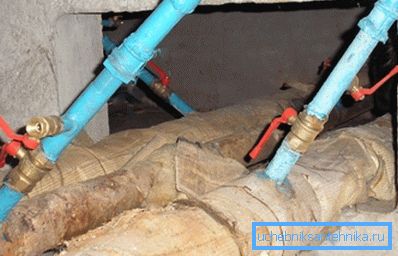

• Všetky ventily na parných stúpačkách sú sústredené na jednom mieste. Ak chcete odpojiť, nemusíte šplhať do podkroví.

• Resetovanie chladiacej kvapaliny do technického suterénu počas opravy nepredstavuje žiadne problémy.

Mimochodom: pivnice sú často používané ako sklady alebo úžitkové miestnosti v obchodoch. V tomto prípade viete, nemusíte hovoriť o žiadnej výhode: budete musieť spustiť stúpačky cez hadicu do kanalizačného systému.

Hlavnou nevýhodou spodného zapojenia vykurovacích systémov je zložitosť ich uvedenia do prevádzky po resete. Ak chcete spustiť cirkuláciu cez všetky stúpačky, musíte vykrútiť vzduch. Medzitým nie sú všetci obyvatelia horných apartmánov schopní to urobiť; Nezabudnite na prázdne priestory.

top

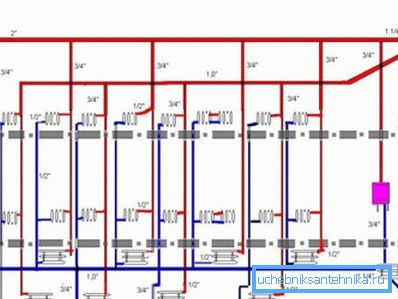

Horná plnka alebo ohrev s horným rozdelením dodávky je pomerne predvídateľne odlišná v tom, že podávacia niť je umiestnená v podkroví. Vratné potrubie zostáva v suteréne. Každý stúpač je samostatným prvkom, ktorý je nezávislý od ostatných stúpačov.

V podkroví, okrem fľaškového podania, v tomto prípade sú:

1. Uzatvárajte stúpačky z prívodu ventilov.
2. Zásuvky na ich vypúšťanie (presnejšie na nasávanie vzduchu, ktoré je nutné úplne vysušiť skupinu vykurovacích zariadení).

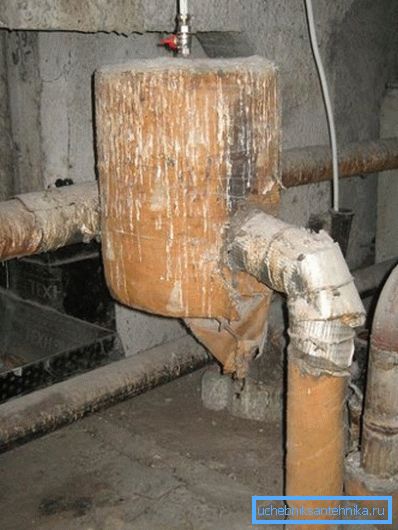

3. Expanzná nádrž. Napriek tomuto názvu nie je kompenzovaný nárast objemu chladiacej kvapaliny počas vykurovania (systém nie je samostatný, ale je pripojený k vykurovaciemu vedeniu). Nádrž umiestnená v hornej časti dávkovacieho dávkovača, položená s minimálnym sklonom, slúži na zhromažďovanie vzduchu, ktorý sa odtiaľ odvádza cez odpadový ventil.

Takéto rozloženie vykurovacieho systému bolo masívne aplikované až do 80. rokov minulého storočia.

Ako sa pozerá na pozadí plnenia do fliaš?

• Hlavným problémom je zložitosť obnovenia spustenia samostatného stúpača. Ak chcete úplne vypustiť, potrebujete:

• Vypnite ventil v podkroví.
• Uzavrite ventil v suteréne a odskrutkujte uzáver.
• Odskrutkujte zástrčku v podkroví.

Je to zvedavé: celý domový vykurovací systém s horným prívodným vedením sa resetuje a začína oveľa jednoduchšie, najmä ak je reset do expanznej zostavy privedený z expanznej nádoby na vykurovanie. Bohužiaľ, vypúšťanie domu je spojené so stratou veľkého množstva chladiacej kvapaliny, čo je neželané z hľadiska šetrenia tepelnej energie.

• Hlavnou výhodou horného plnenia je, že spustenie je veľmi jednoduché a nezávisí od obyvateľov domu. Postačuje len pomaly (aby sa zabránilo vodnému kladivu) otvoriť ventily domu na prívodných a spätných potrubiach, po ktorých zostáva iba vypúšťanie vzduchu z expanznej nádoby.

stúpačky

Usporiadanie chladiacej kvapaliny v ohrievačoch v súkromnom dome môže byť horizontálne a vertikálne (stojace). V bytových budovách na rôznych miestach sú tieto schémy vedľa seba: ak je plnenie fliaš vždy vodorovným vedením, stúpacie zariadenie je vertikálne.

Čo je užitočné vedieť o stúpačkách v bytovom dome?

• Žiadna z podlaží, s výnimkou hornej časti v dome s nižším fľaškovaním, by nemala zatvárať dvojicu vzpier medzi radiátormi. Ak vložíte ohrievač medzi prívodné a vratné stúpače na piatom poschodí desaťpodlažnej budovy, obyvatelia horných poschodí zmrazia: cirkulácia nad väzbou sa takmer zastaví.
• V domoch nových projektov je jeden z dvojitých stúpačov často nečinný (to znamená, že sa nepripojí k batérii). Usporiadanie vykurovacieho systému s jednotlivými stúpačmi umožňuje dvojité stúpače vynechať zo suterénu bez účasti obyvateľov. Stačí nainštalovať vyklápač na jediný niť namiesto pahýľa a predbehnúť ho na vybitie: vzduchová komora úplne vyletí na vodnú plochu.

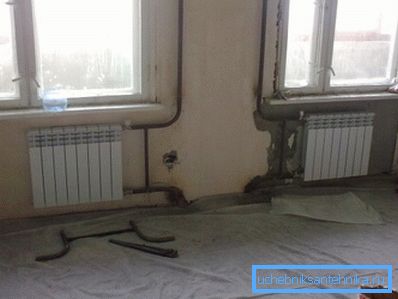

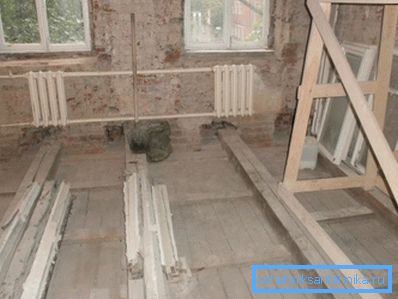

• V stalinke na jednej paralelnej stúpaní sú dva radiátory často spojené bez zmeny priemeru. V tomto prípade stúpačka samotná slúži ako prepojka medzi obložením. toto

Zapojenie vykurovacieho systému je pomerne účinné, ale len s veľkým priemerom (DU25) prívodného potrubia.

Praktický dôsledok: ak chcete nahradiť interné rozvody vlastnými rukami, použite rúry na ohrev rovnakého priemeru alebo utlčte jumper. Pokyn je spojený so skutočnosťou, že s priemerom 25 mm a podšívkou s podmieneným priechodom 15-20, batérie budú jednoducho studené.

Horizontálne vnútorné vedenie

V mnohých nových budovách sa môže stretnúť relatívne exotická schéma: do bytu prichádzajú výtoky zo stúpačky, ktoré umožňujú, aby boli vykurovacie telesá zriedené pre ľubovoľné usporiadanie. Priemer stúpačiek a vývodov je zvolený tak, aby horizontálny obrys v apartmáne nenastavoval parametre vykurovania v apartmánoch nad alebo pod.

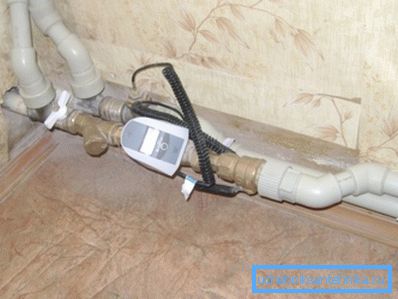

Okrem ľubovoľného usporiadania umožňuje vodorovný okruh s jedným vstupom a výstupom nastaviť účtovanie tepelnej energie. Pri náraste nákladov na vykurovanie na meter štvorcový sa stáva stále viac relevantná inštalácia meračov.

Ako urobiť rozloženie vykurovania v horizontálnom obryse jedného bytu?

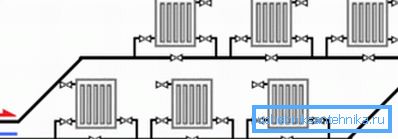

Podľa skromného názoru autora by bolo najdôležitejšie prispôsobiť Leningrad, alebo Barrack rozloženie, na túto situáciu.

• Na obvode bytu bol položený neporušený krúžok s veľkosťou DN25. Pod vchodmi sa ohrieva v poteru alebo položí pod rovnú podlahu.
• Vykurovacie zariadenia vyrezané rovnobežne s krúžkom bez toho, Veľkosť potrubia - DNU20. Schéma pripojenia samostatného chladiča - spodná alebo diagonálna.
• Každý radiátor je vybavený odvzdušňovačom v jednej z horných zátok. Prípadne môžu byť na prívodných potrubiach namontované škrtiace klapky alebo tepelné hlavy a odpojovacie ventily.

záver

Dúfame, že naše odporúčania budú pre čitateľa užitočné. Ďalšie informácie o spôsobe zapojenia kúrenia do bytu vám poskytne priložené video. Veľa šťastia!
