Čo sú to krby s ohrevom vody?

Pre veľké domy a chaty, ako aj pre malé súkromné ​​domy na vidieckom pozemku je veľmi výhodné a výhodné využiť vykurovacie krby s vodným okruhom. Okrem vykurovacieho kotla získate aj estetický doplnok k vnútornému dizajnu miestnosti.

Treba poznamenať, že takéto ohrievače možno používať kedykoľvek počas roka, bez toho, aby ste sa odvolávali na spoločný okruh - vždy sa môžete ohriať v krbe, ak funguje v autonómnom režime bez vykurovania vykurovacieho média. Nižšie uvádzame stručný prehľad týchto jednotiek, informácie o spôsobe ich inštalácie a navyše krátky videoklip o tejto téme.

ohnisko

Poznámka. Názvy, ako sú krby s vodným okruhom alebo s vodným plášťom, termokrby - to všetko sa týka témy, o ktorej diskutujeme a má rovnaký význam.

Zásada zariadenia

• Celkovo je každý krb modifikáciou pece a akýkoľvek kachlík, alebo dokonca remeselník, ktorý je oboznámený so založením muriva a má kresbu pred očami, ktorú môže postaviť vlastnými rukami.. Koniec koncov, tento dizajn nie je nič iného ako otvorený krb s zjednodušeným komínom, ale ak je na vrchole vodná bunka, potom je samozrejme uzavretá.
• Ak je otvorený typ krbu, teplo z neho okamžite prechádza do miestnosti, ale súčasne polovica tejto energie jednoducho letí do potrubia v pravom slova zmysle. Prítomnosť vodného kotla preto vyžaduje určité tesnenie (dvere pece) a maximálne oneskorenie tepla produkovaného vnútri konštrukcie. Ak ste správne vypočítali dizajn, jeho účinnosť môže dosiahnuť až 85% a to je už ukazovateľom niektorých modelov kotlov na tuhé palivo, naftu, elektrické a domáce plynové vykurovacie kotly!
• Ale v krbe vodný kotol nie je zvyčajného typu, z väčšej časti je to skupina vzájomne prepojených kovových rúrok umiestnených pozdĺž stien a na strope schodiska. A samozrejme sú v strede dvojitého kovového plášťa, teda mimo zóny pôsobenia otvoreného plameňa. V tomto prípade sa ako palivo môžu použiť palivové drevo, brikety, palety, ako aj uhlie a uhlie.

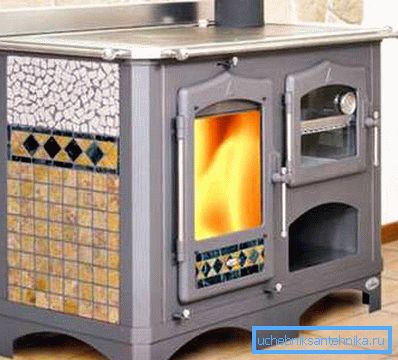

Vodná košeľa

Ak chcete nainštalovať systém rúrkového typu vo svojom dizajne, musíte na to pripraviť stopu. A to je spravidla vyrobené z oceľového plechu hrúbky 4 - 5 mm alebo z liatiny, iba tu hrúbka by mala byť zvýšená na 7-8 mm.

Z vonkajšieho prostredia je takéto telo pokryté žiaruvzdorným náterom, alebo sú pokryté dekoratívnymi tehálmi, avšak povlak nie je nadbytočný, dokonca ani vtedy, ak je kov pokrytý ozdobným povrchom.

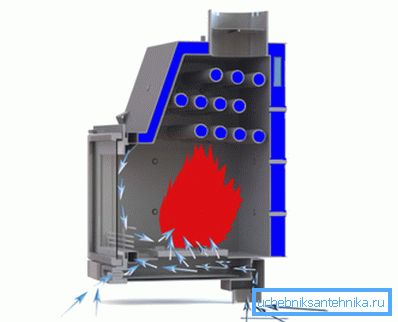

Vodný plášť môže byť buď zo samotných plechov, alebo zo systému vzájomne prepojených rúrok, ako na obrázku vyššie. To nebude mať významný vplyv na účinnosť, ale životnosť trubicového systému, uzavretého kovom, bude najmenej dvojnásobne vyššia kvôli zníženiu pravdepodobnosti prechodu cez stenu.

Vzhľadom na to, že kov je vynikajúcim vodičom tepla, skutočnosť, že potrubia budú oplotené z otvoreného plameňa oceľovou alebo liatinovou priehradkou, neovplyvní ohrev vody v systéme. Pokiaľ sa na vykurovanie samotnej priečky nevyužije veľmi malý podiel efektívnosti.

Poznámka. V kovovom puzdre sa vytvára horúci vzduch a ak je prenesený do miestnosti, ktorá má na to vybavené špeciálne kanály, radiátory v miestnosti, kde bude krb inštalovaný, nebudú vôbec potrebné.

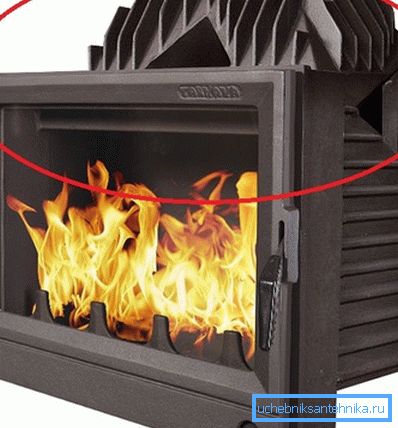

Pyrolytické krby

Poznámka. Po prvé, chápeme terminológiu a objasňujeme si, že pyrolýza je tepelný rozklad organickej hmoty do ľahších molekúl, to znamená jednoducho, že dym vyplývajúci zo spaľovania organických látok je len výsledkom procesu pyrolýzy.

A teraz uvidíme, čo pyrolýza môže dať v ohrevných štruktúrach.

1. Po prvé, pyrolýzny produkt je organická hmota, ktorá ešte nebola vypálená až do konca, a preto sa môže spáliť, aby sa získala dodatočná tepelná energia.
2. A za druhé, dym je sekundárne teplo a namiesto toho, aby ho odviedli do komína, môžete túto energiu využiť a tým zvýšiť účinnosť celého ohrievača.

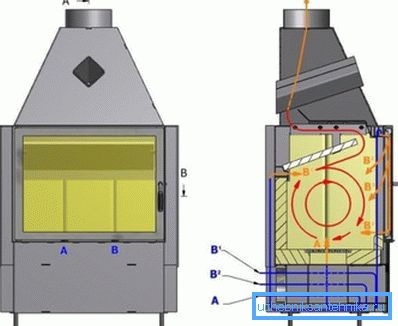

Dávajte pozor na hornú figúrku - tam vidíte generátor plynu v sekcii, presnejšie, tam sú dve krby:

• tam je miestnosť s obmedzeným prístupom vzduchu pre kladenie a spaľovanie palivového dreva;
• a na hornej strane kamery je spaľovanie produktov pyrolýzy (dym).

Na zapaľovanie vstupuje vzduch do spodnej komory cez popolník (A), vstupuje tiež do fúkajúceho skla (B1), ale kanál B2 je určený na privádzanie horúceho vzduchu do pyrolýznej komory, kde vyteká konečné palivo.

Hlavnou výhodou plynového krbu je samozrejme veľmi vysoká účinnosť - niekedy dokáže zvládnuť 100-percentnú značku a to nie je fikcia, ale realita. Do komory generátora plynu sa dodáva vzduch zhora.

Preto v kotloch na tuhé palivá je často umiestnená horná schodnica a spodná komora zo spodku - to zjednodušuje dizajn. Aby sa zachovala efektívnosť spaľovania dreva, požiar je nevyhnutne položený na šamotových tehál a až potom je zdobený. Hoci je celkom možné zakúpiť dekoratívnu žiaruvzdornú tehlu.

Niektoré vzorky

Kovový PL-190, vyrobený v Poľsku z oceľového plechu 4-6 mm (v závislosti od staveniska) je uhlový typ krbu s vodným plášťom a bočným otváraním dverí. Ak sú hlavné komponenty vyrobené z tepelne odolnej ocele, potom sú rámy dverí, zátky a rošt z liatiny. Priemer komínového potrubia je 180 mm a emisia CO je 0,4% pri výstupnej teplote C16 ° C.

Prívod vzduchu z tejto konštrukcie je vykonávaný z ulice a vykurovanie sa vykonáva palivovým drevom, brikety a pelletmi v režime kontinuálneho spaľovania. Pracovný tlak vo vodnom okruhu s objemom 32 l. Pokyny poskytujú až 8 barov, menovitý výkon je 8 W, účinnosť je 75%. Jednotka je dostatočná na vykurovanie plochy 100 m2.

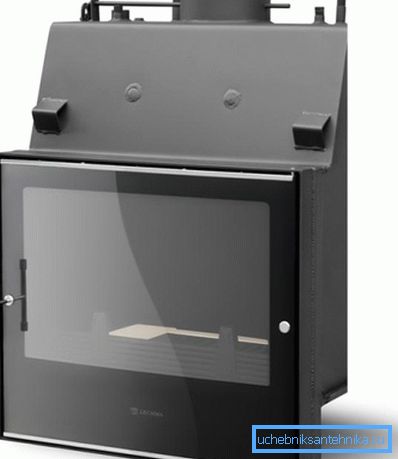

Plech PL-190 vyrobený v Poľsku z oceľového plechu 4-6 mm (v závislosti od staveniska) je priamy typ krbu s vodným plášťom a bočným otváraním dverí. Ak sú hlavné komponenty vyrobené z tepelne odolnej ocele, potom sú rámy dverí, zátky a rošt z liatiny. Priemer komína je 180 mm a emisia CO je 0,4% pri výstupnej teplote C16 ° C.

Prívod vzduchu z tejto konštrukcie je vykonávaný z ulice a vykurovanie sa vykonáva palivovým drevom. Brikety a pelety v režime kontinuálneho spaľovania. Pracovný tlak vo vodnom okruhu s objemom 31-64 l. Pokyny poskytujú až 8 barov, nominálny výkon 12, 15, 19 W, účinnosť 75%. Jednotka stačí na ohrev plochy o rozlohe 200 m2.

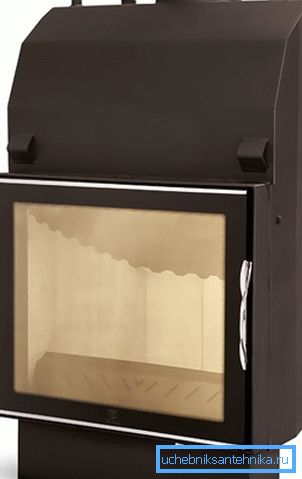

PL-210 ECO je vo vzhľade a výrobe veľmi podobná svojim náprotivkom, iba generátor spaľovania plynu radikálne mení jeho výkon. Takže priemer komína je už 200 mm, emisia CO je 0,11% a priemerná teplota výstupného plynu je už 268? a účinnosť 78%. Samozrejme, jeho cena je takmer dvakrát vyššia, ale je tu obrovská spotreba paliva.

záver

Inštaláciou krbu s ohrevom vody vo svojom dome nájdete nielen zdroj tepla, ale aj útulné miesto na odpočinok v chladnej alebo chladnej sezóne. Navyše ho môžete nielen kúpiť, ale aj sami ho pridať pomocou vyššie uvedených zásad. Veľa šťastia!
