Cirkulačné čerpadlo pre vykurovanie: výber a inštalácia

Ako funguje typické obehové čerpadlo pre vykurovací systém? Aké sú príznaky na výber tohto zariadenia? Ako ho nainštalovať do systému? Pokúsme sa odpovedať na tieto otázky.

klasifikácia

Cirkulačné čerpadlá pre domácnosť na vykurovanie zariadenia nie sú veľmi odlišné od ostatných čerpadiel na čerpanie nízko kontaminovaných kvapalín: obežné koleso (zvyčajne odstredivé) je zodpovedné za vytvorenie hydraulickej hlavy; točivý moment generovaný elektromotorom.

Existuje však niekoľko znakov, ktoré umožňujú zaradenie týchto zariadení.

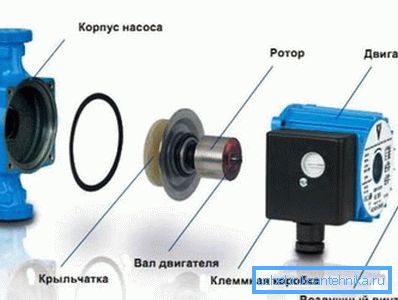

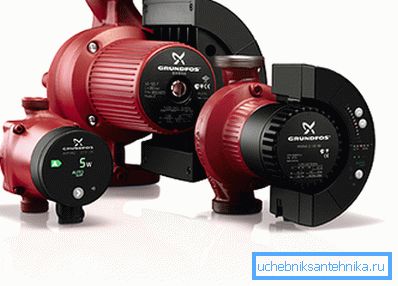

Mokrý rotor

Takmer všetky vykurovacie cirkulátory používané v súkromných domoch - s mokrým rotorom. V skutočnosti to znamená len to, že rotor elektromotora je ponorený priamo do chladiva, čo zabezpečuje odstránenie prebytočného tepla a mazania ložísk.

Popularita tohto typu zariadenia je spôsobená veľmi atraktívnym súborom vlastností:

• Sú prakticky tiché.
• Nevyžadujú údržbu (mazanie a čistenie ložísk, vypchávok atď.).
• Ich tepelná ochrana nezávisí od prídavných automatických zariadení: je zabezpečená samotnou prítomnosťou chladiacej kvapaliny v okruhu.
• Cirkulačné čerpadlá pre vykurovacie systémy s mokrým rotorom spravidla majú niekoľko režimov prevádzky so stupňovitými alebo plynule meniteľnými otáčkami.

Len preto, aby nedošlo k jednostrannému hodnoteniu tejto triedy zariadení od čitateľa, stojí za to pridať lyžičku dechtu do sudu medu.

1. Vďaka systému mazania ložísk s chladiacim prostriedkom sú čerpadlá veľmi citlivé na ich zloženie a čistotu.. Prítomnosť piesku a stupnice je neprijateľná.

Mimochodom: problém je úplne vyriešený vložením hrubého filtra pred zariadenie.

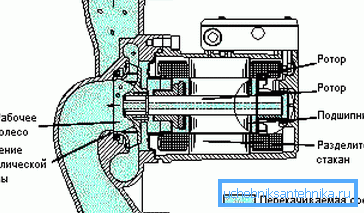

1. Do tejto triedy patrí recirkulačné čerpadlo na vykurovanie iba s horizontálnym hriadeľom.

Suchý rotor

Kruhové čerpadlo na vykurovanie suchým rotorom je často aj obežným kolesom na spoločnom hriadeli s motorom; Tu sa však rotor motora otáča vo vzduchu.

Preto vlastnosti jednotiek:

• Hladina hluku je nad priemerom. Hluk vzniká predovšetkým samostatným obežným kolesom ventilátora, ktorý ochladzuje elektrický motor.
• Tepelná ochrana poskytuje samostatné relé. Výsledkom je časté prehriatie v rozpore so striedavým odporom statora počas jeho porúch.
• Čerpadlo vyžaduje údržbu (prinajmenšom známe mazanie ložísk a tesnenia).
• Nemôže byť namontovaný s motorom dole - jednoducho preto, že kryt motora uniká a únik hriadeľa spôsobí jeho skrat.
• Okrem toho sú zariadenia tohto typu zvyčajne jednootáčkové.

Aké sú výhody použitia suchého rotora s toľkými nepríjemnými funkciami? Skutočnosť, že chladiaca kvapalina (alebo akékoľvek iné médium) môže mať ľubovoľný stupeň kontaminácie: to neovplyvní životnosť ložísk a drahého elektrického motora.

Zariadenia so suchým rotorom sú niekoľko samostatných podkategórií.

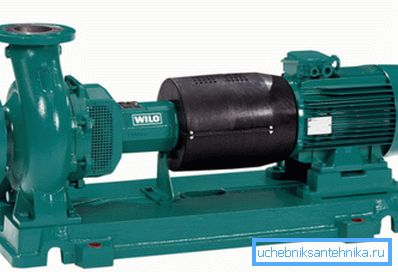

konzola

Do tejto triedy patria predovšetkým priemyselné cirkulačné čerpadlá na vykurovanie. Ich kľúčovým prvkom je inštalácia motora a obežného kolesa na spoločnej platforme (konzola) s možnosťou nezávislej výmeny; s týmito motormi rôznych výkonov a veľkostí môžu pracovať s jedným obežným kolesom - stačí len udržať vyrovnanie počas inštalácie.

Upozornenie: obežné koleso nie je tu umiestnené na rovnakom priestore ako rotor motora. Zvyčajne sú spojené prírubami.

Pri inštalácii tejto triedy zariadení je užitočné zistiť niekoľko jemností.

• Výkonné priemyselné obehové čerpadlá na vykurovanie sú namontované na samostatnom základe, ktoré nie je spojené so základom budovy.
• Aby sa odstránili malé axiálne odchýlky, príruby spojenia medzi motorom a hriadeľom čerpadla nie sú často pevne spojené skrutkami, ale segmentmi z vystuženej gumy (napríklad dopravníkom).

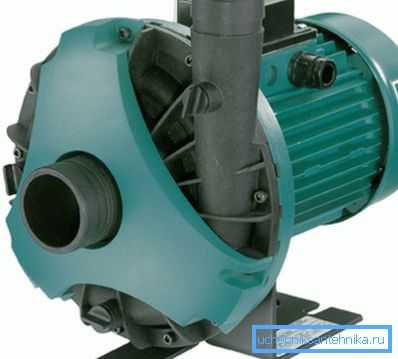

blok

Na rozdiel od predchádzajúcej konštrukcie sa v obežnom čerpadle obežné koleso nachádza na spoločnom hriadeli s motorom. Čerpadlo pracuje len s jedným typom motora.

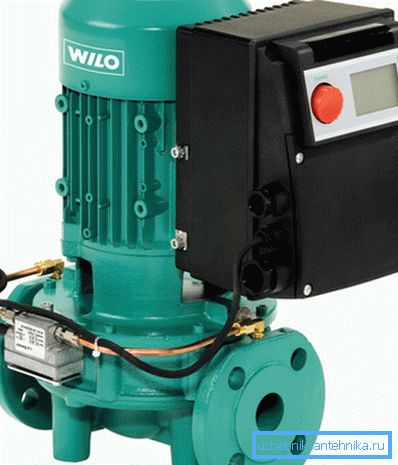

inline

Toto obehové čerpadlo vo vykurovacom systéme je odlišné v tom, že vstupné a výstupné prípojky sú na tej istej osi, čo umožňuje namontovať ho na priamom potrubnom úseku s minimálnou vzdialenosťou medzi príruby (anglický in - line, line - line).

Výber podľa parametrov

Takže musíme urobiť vlastné ruky na montáž vykurovacieho systému so známymi charakteristikami (počet a typ vykurovacích zariadení, priemer potrubia atď.).

Ako si vybrať optimálne technické vlastnosti zariadenia?

Napájanie

Pre priemyselné zariadenia s veľkou silou je to 380 voltov; pre väčšinu domácností - 220. Jedinou výhodou napájania od 12 voltov je zvýšená bezpečnosť v prípade poškodenia prípadu; cenou tohto zabezpečenia je potreba zakúpiť dodatočný konvertor a inštalovať nízkonapäťové vedenie.

Tlak hlavy

Ak priemyselné vykurovacie systémy s čerpacím obehom vyžadujú zložité hydraulické výpočty na určenie potreby tlaku, potom s chatami a bytmi je všetko jednoduché: hydraulický odpor obvodu ľubovoľnej dĺžky nepresahuje 2 metre, čo zodpovedá minimálnej hodnote tejto charakteristiky.

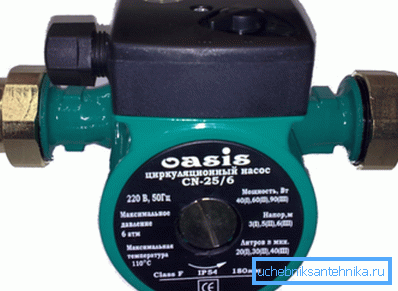

Kde môžem nájsť v štítku čerpadla indikáciu tlaku, ktorý vytvoril?

Zvyčajne niekde pri názve sú dve skupiny číslic oddelené pomlčkou (napríklad 25-40). Na tomto označení:

produktivita

Môžete ho vybrať dvoma spôsobmi. Najjednoduchší z nich je určený na stanovenie celkového objemu vykurovacieho systému a jeho vynásobením počtom troch.

Znova: čerpadlo musí jazdiť cez celý objem chladiacej kvapaliny trikrát za hodinu. S pomalšou cirkuláciou pri silných mrazoch bude rozdiel teploty medzi začiatkom a koncom obvodu príliš veľký.

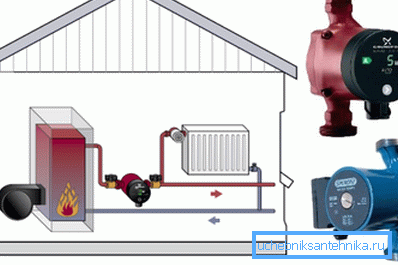

Metóda odhadu výkonu celkového tepelného výkonu vykurovacieho systému je o niečo komplikovanejšia.

Výpočtový vzorec je G = Q / (1,163 * Dt), kde:

• G - produktivita v kubických metroch;
• Q je výkon zdroja tepla alebo tepelného výkonu samostatného obvodu v kilowattoch.

• 1.163 je tepelná kapacita vody (konštantná);
• Dt je teplotný rozdiel medzi prietokom a vratom (normálna hodnota je 20 stupňov).

Pre kotol s výkonom 16 kW a 20-stupňovou teplotnou delta je optimálny výkon 16 / (1.163 * 20) = 0.7 m3 / hod.

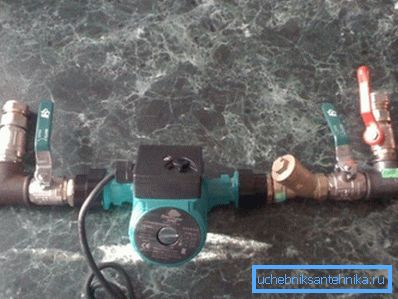

montážne

Ako je ťažké inštalovať cirkulačné čerpadlá pre vykurovacie systémy vlastnými rukami?

Vo všeobecnosti je tu niekoľko jemností.

• Napájanie je dôrazne odporúčané cez uzemnenú zásuvku.
• Hrubý filter je umiestnený pred čerpadlom pozdĺž chladiacej kvapaliny.
• Na oboch stranách zostavy čerpadla a na filtri na vykurovacom ventile je umiestnený ventil alebo hradlový ventil.

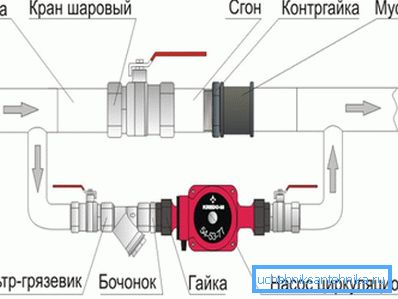

• Ak je čerpadlo umiestnené v gravitačnom systéme a má sa v budúcnosti používať s prirodzenou cirkuláciou, medzi odberovými bodmi zostáva obtok. Je nevyhnutne vybavený spätným ventilom (lepšia - guľa).

Užitočné: ak pri bežiacom čerpadle nedochádza k cirkulácii v ohrievacom systéme, najpravdepodobnejšie to znamená uzatvorený spätný ventil. Chladiaca kvapalina začne cirkulovať v malom kruhu cez obtok.

záver

Budeme zvážiť náš (hoci trochu povrchný) oboznámenie sa s týmto druhom vykurovacieho zariadenia.

Ako vždy, pripojené video ponúkne čitateľovi ďalšie materiály. Veľa šťastia!
