Charakteristika vykurovacích radiátorov z liatiny: typy a
Hmotnosť a rozmery liatinových radiátorov vykurovania závisia predovšetkým od počtu úsekov v jednom zariadení, ale tieto rovnaké časti sa môžu navzájom radikálne líšiť, pretože ide o jeden, dva alebo tri kanály.
Napriek veľkému objemu sú však batérie z liatiny veľmi náročné na vodné systémy centralizovaného vykurovania, pretože úplne zodpovedajú potrebným parametrom prenosu tepla a trvanlivosti pri akýchkoľvek možných skokoch tlaku nosiča tepla.
Ide o tieto zariadenia, známych pravdepodobne všetkým občanom Ruska, ktorí dosiahli vedomý vek, a toto sa bude diskutovať a my vám ukážeme aj video v tomto článku.
Liatinové radiátory
Litinový radiátor je stĺpové vykurovacie zariadenie s konvekčným žiarením, ktoré je zostavené z niekoľkých sekcií. To bol vynájdený Franz San Galli v roku 1857.
Typy a návrhy
- Ako sme už povedali, koľko zváži liatinový radiátor, rovnako ako jeho objem závisí priamo od počtu sekcií a od počtu kanálov v jednej časti tohto zariadenia.. Napríklad považujeme také ohrievače z radu FM, ktoré sú vyrobené v súlade s požiadavkami GOST 8690-94. Všetky z nich sú určené na inštaláciu, berúc do úvahy hĺbku otvoru pod oknom, to znamená v malej, strednej a veľkej hĺbke, ktorá môže byť vyplnená na základe počtu stĺpov v sekciách.
- Vykurovacie zariadenia série FM sú navrhnuté pre centrálne systémy na ohrev vody v obytných, verejných a priemyselných budovách s minimálnym pracovným tlakom 1,2 MPa (12,236 atm) a tlakovým skúšobným tlakom 1,8 MPa (18,354 atm) a teplotou vody najviac 150 ° C (ich cena je najlacnejšia).
- Samozrejme, hmotnosť liatinových radiátorov bude tiež závisieť od sekcií., z ktorých je zostavený, a sú vyrobené zo šedej liatiny v piesočnatej forme pomocou spôsobu vstrekovania, čo umožňuje, aby zariadenie odolalo stabilnému výkonu približne 40 rokov alebo dlhšie.
- Liatina je pomerne odolný kov k nekvalitnému tepelnému nosiču., to znamená, že voda môže mať vysoký obsah solí, zásad a hrdze, ale je porézna, čo prispieva k zachovaniu rôznych prvkov a sedimentácii kalu, takže batérie potrebujú pravidelné pranie.
Kompletná sada liatinového ohrievača sa skladá aj z dvoch bočných zátok (ľavá niť G 1?), Rovnako ako dve futorki alebo, ako sa nazývajú, cez zátky (pravý závit G1?) A otvor s ľavým závitom G? pre armatúry pre tepelné rúry. Pri spojovaní úsekov dohromady sa oceľové vsuvky a gumové tesnenia odolné voči teplu používajú v súlade s TU 38.105376-92.
Poznámka. Jedným z najnegatívnejších faktorov, ktoré môžu tieto vykurovacie zariadenia charakterizovať, je hmotnosť liatinového radiátora a jeho dlhodobé vykurovanie, čo je dôvodom, prečo sa v skutočnosti nepoužíva v autonómnych vykurovacích systémoch - veľké náklady na energiu pre kotly pre akýkoľvek druh paliva. Súčasne vydáva veľmi dlhú dobu teplo, čo umožňuje zapnutie čerpadiel na cirkuláciu vody nie tak často, preto sú takéto batérie takmer ideálne pre centralizované systémy.
| Názov parametra sekcie | Digitálna značka | |||||
| CHM1-70-300 | CHM1-70-500 | CHM2-100-300 | CHM2-100-500 | CHM3-120-300 | CHM3-120-500 | |
| Počet kanálov | Jednoduchý obdĺžnikový kanál | Dvojkanálové obdĺžnikové | Troj kanálový pravouhlý | |||
| Hmotnosť (kg) | 3.3 | 4.8 | 4.5 | 6.3 | 4.8 | 7.0 |
| Hlasitosť (l) | 0.66 | 0.9 | 0.7 | 0.95 | 0.95 | 1.38 |
| Plocha vykurovania (m2) | 0,103 | 0165 | 0148 | 0,207 | 0155 | 0246 |
| Prietok tepla (kW) | 0075 | 0110 | 0,1009 | 0,1426 | 0,1083 | 0,1568 |
| Montážna výška (mm) | 300 | 500 | 300 | 500 | 300 | 500 |
| Výška (mm) | 370 | 570 | 372 | 572 | 370 | 570 |
| Hĺbka (mm) | 70 | 70 | 100 | 100 | 120 | 120 |
| Šírka (mm) | 80 | 80 | 80 | 80 | 90 | 90 |
Tabuľka: technické charakteristiky liatinového radiátora pre jeden, dva a tri kanály
| Označenie FM-1 | Počet sekcií (ks) | Prietok tepla (kW) | Špecifická spotreba materiálu (kg / kW) | Hmotnosť (kg) | Plocha ohrevu (A T = 70 ° C), ЭКМ | Dĺžka chladiča (mm) |
| CHM1-70-500-1,2-2 | 2 | 0.22 | 48.64 | 10.7 | 0,396 | 178-184 |
| CHM1-70-500-1,2-3 | 3 | 0.33 | 47,58 | 15.7 | 0,594 | 258-265 |
| CHM1-70-500-1,2-4 | 4 | 0,44 | 47.05 | 20.7 | 0,792 | 338-346 |
| CHM1-70-500-1,2-5 | 5 | 0.55 | 46.73 | 25.7 | 0990 | 418-427 |
| CHM1-70-500-1,2-6 | 6 | 0.66 | 46.52 | 30.7 | 1188 | 498-508 |
| CHM1-70-500-1,2-7 | 7 | 0,77 | 46.36 | 35.7 | 1386 | 578-589 |
| CHM1-70-500-1,2-8 | 8 | 0,88 | 46.25 | 40.7 | 1584 | 658-670 |
| CHM1-70-500-1,2-9 | 9 | 0.99 | 46,16 | 45.7 | 1782 | 738-751 |
| CHM1-70-500-1,2-10 | 10 | 1.10 | 46,09 | 50.7 | 1980 | 818-832 |
Tabuľka charakteristík FM-1-70-500-1,2
| Označenie FM-2 | Počet sekcií (ks) | Prietok tepla (kW) | Špecifická spotreba materiálu (kg / kW) | Hmotnosť (kg) | Plocha ohrevu (A T = 70 ° C), ЭКМ | Dĺžka chladiča (mm) |
| 100-500-1,2-2 | 2 | 0285 | 48.1 | 13.7 | 0,512 | 178-184 |
| 100-500-1,2-3 | 3 | 0,428 | 47.2 | 20.2 | 0,769 | 258-265 |
| 100-500-1,2-4 | 4 | 0,570 | 46.8 | 26.7 | 1024 | 338-346 |
| 100-500-1,2-5 | 5 | 0,713 | 46.7 | 33.3 | 1281 | 418-427 |
| 100-500-1,2-6 | 6 | 0.856 | 46.5 | 39.7 | 1537 | 498-508 |
| 100-500-1,2-7 | 7 | 0998 | 46.4 | 46.3 | 1792 | 578-589 |
| 100-500-1,2-8 | 8 | 1141 | 46.4 | 52.9 | 2049 | 658-670 |
| 100-500-1,2-9 | 9 | 1283 | 46.3 | 59.4 | 2304 | 738-751 |
| 100-500-1,2-10 | 10 | 1426 | 46.1 | 65.8 | 2561 | 818-832 |
Tabuľka charakteristík FM-2-100-500-1,2
| Označenie FM-2 | Počet sekcií (ks) | Prietok tepla (kW) | Špecifická spotreba materiálu (kg / kW) | Hmotnosť (kg) | Plocha ohrevu (A T = 70 ° C), ЭКМ | Dĺžka chladiča (mm) |
| 120-500-1,2-2 | 2 | 0,314 | 47.78 | 15.1 | 0,564 | 198-206 |
| 120-500-1,2-3 | 3 | 0,470 | 46,95 | 22.3 | 0,844 | 288-297 |
| 120-500-1,2-4 | 4 | 0,627 | 46,60 | 29.5 | 1126 | 378-388 |
| 120-500-1,2-5 | 5 | 0,784 | 46,39 | 36.7 | 1408 | 468-477 |
| 120-500-1,2-6 | 6 | 0,941 | 46.21 | 43.9 | 1690 | 558-568 |
| 120-500-1,2-7 | 7 | 1098 | 46,11 | 51.1 | 1972 | 648-659 |
| 120-500-1,2-8 | 8 | 1254 | 46.05 | 58.3 | 2252 | 738-750 |
| 120-500-1,2-9 | 9 | 1411 | 45.96 | 65.5 | 2534 | 828-841 |
| 120-500-1,2-10 | 10 | 1568 | 45.92 | 72.7 | 2816 | 918-932 |
Tabuľka charakteristík FM-3-120-500-1,2
Montáž, demontáž
Ako sme už povedali, môžete zvýšiť alebo znížiť prenos tepla a objem liatinového radiátora pridaním alebo odskrutkovaním profilov, ktoré môžu byť od dvoch do nekonečna, aj keď nie je pravdepodobné, že budú umiestnené viac ako 15 kusov.

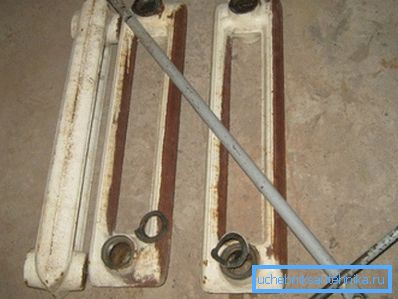

Najčastejšie sa musíme zaoberať dvoma stĺpcovými časťami, ktoré vidíte na hornej fotke - sú spojené pomocou vsuvky a gumového tesnenia odolného voči teplu. Vnútorná vsuvka má zaoblený tvar s dvoma rovnobežnými rovinami, ktoré umožňujú fixovať hlavu kľúča, ale vnútorný priemer môže byť buď 1? alebo 1?
V súlade s tým sa vyberie kľúč, v ktorom hlava môže byť plochá alebo opakuje vnútorný tvar bradavky - inštrukcia k tomuto problému je tichá. Ak chcete odskrutkovať jeden alebo niekoľko sekcií, musíte stlačiť kľúč tak, aby hlava dosiahla vsuvku, ktorá je umiestnená na križovatke, a preto sa najskôr aplikuje cez batériu na označenie hĺbky ponoru na tyči.
Úsilie, ktoré sa robí pomocou otočnej brány, zvyčajne nestačí, preto sa páka zväčšuje odrezaním rúrky - pri montáži je potrebná rovnaká páčka tak, aby sa spojenie netýkalo.
záver
Vždy môžete zostaviť a rozobrať liatinový radiátor vlastnými rukami, ak máte na to kľúč s vhodnou hlavou, stačí len nainštalovať nové tesnenia a niekedy nové bradavky. Pri pripájaní akumulátora k vykurovaciemu okruhu je žiaduce zabezpečiť jeho uzatváracím ventilom na demontáž počas vykurovacej sezóny.
