Čerpadlá na vykurovanie: ako si vybrať elektrické zariadenie

V modernej konštrukcii získavajú čoraz väčšiu popularitu vykurovacie systémy s núteným obehom chladiacej kvapaliny. Jedným z hlavných prvkov tejto inžinierskej siete je čerpadlo pre vykurovanie Ak sa rozhodnete navrhnúť takýto klimatický systém vlastnými silami, ale neviete, ktoré predmety chcete uprednostňovať, kde umiestniť elektrické čerpadlo a ako vypočítať jeho výkon, odporúčame vám zoznámiť sa s materiálom uvedeným nižšie.

Princíp fungovania zariadenia

Pri odpovedi na otázku, či potrebujete čerpadlo pre vykurovací systém - s cieľom organizovať jednosmerný prúd chladiaceho média alebo napájať gravitačnú klimatickú sieť - je potrebné zohľadniť veľa faktorov.

Jedným z hlavných je vykurovaná plocha a počet podlaží domu. Ak hovoríme o malej dachi, je dosť prirodzený obeh. Ale keď vaša budova domu má viac ako 200 metrov štvorcových. metrov celkovej plochy alebo má tri alebo viac podlaží - vykurovacie čerpadlo je nevyhnutnosťou.

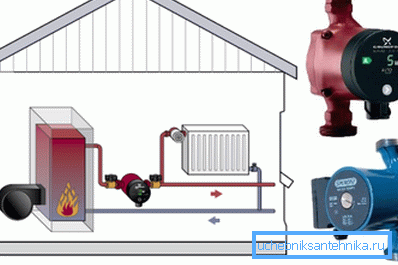

Tlak chladiacej kvapaliny v gravitačnom systéme nepresahuje 0,6 MPa, čo zjavne nestačí na zabezpečenie vysoko kvalitného vykurovania celého domu. Inštalované čerpadlo pre vykurovací systém umožňuje organizovať efektívne rozdeľovanie vykurovacej vody alebo nemrznúcej zmesi na všetky radiátory, bez ohľadu na to, ako ďaleko od kotla sú.

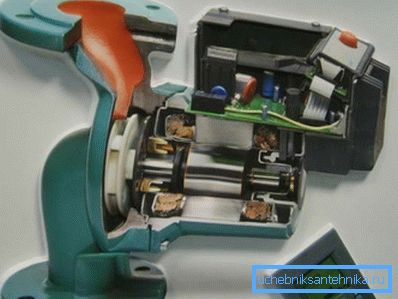

Podľa princípu fungovania sú domáce a priemyselné obehové čerpadlá pre klimatické siete podobné odtokovým zariadeniam.

Pozostávajú z týchto prvkov:

• - zvyčajne je vyrobená z nehrdzavejúcej ocele, aby sa zabránilo korózii;
• rotor - z rovnakých dôvodov sa často vyrába z keramiky;
• hriadeľ - má na sebe koleso s čepeľami, ktoré v potrubí dodáva prúd vody alebo inú tekutinu.

Momentový rotor hlási elektromotor. Lopatky zachytia kvapalinu dodávanú cez vstup a zasunú ju do zásuvky. Týmto spôsobom je možné prekonať hydraulický odpor, ktorý sa vyskytuje v ťažkých úsekoch potrubia a zabezpečiť dodávku chladiacej kvapaliny do všetkých častí vykurovacieho systému.

Výhody zariadenia

V moderných špecializovaných predajniach sa predávali rôzne čerpadlá pre vykurovacie systémy. Odlišujú sa od ceny, pracovného napätia (220 alebo 12 voltov) a iných technických charakteristík.

Bez ohľadu na typ, model a modifikáciu má však kúrenie čerpadlom veľa výhod. Najdôležitejšie vlastnosti týchto štruktúr sú uvedené v tabuľke.

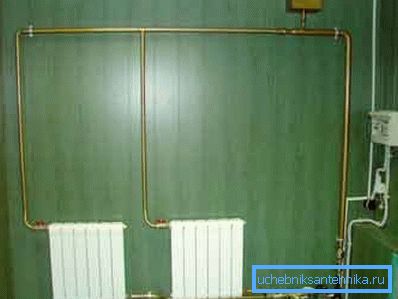

Aj keď navrhujete gravitačný vykurovací systém, môžete nainštalovať ďalšie vykurovacie čerpadlo, ktoré v prípade potreby zvýši výkon siete (napríklad keď je teplota vonkajšieho vzduchu príliš studená).

Venujte pozornosť! Vykurovacie systémy s cirkulačným čerpadlom sú prchavé. To znamená, že budú fungovať len vtedy, keď sa dodá elektrická energia do domu. Aby nedošlo k zmrazeniu v prípade prerušenia drôtu alebo výpadku elektrického prúdu, odporúča sa nainštalovať batériový UPS pre vykurovacie čerpadlo, ktoré umožní jeho funkčné fungovanie. Ak je vo vašej dedine často výpadky elektrickej energie, pomôžte generátora naftového motora. Takáto čerpacia stanica na vykurovanie bude úplne samostatná.

Typy čerpadiel

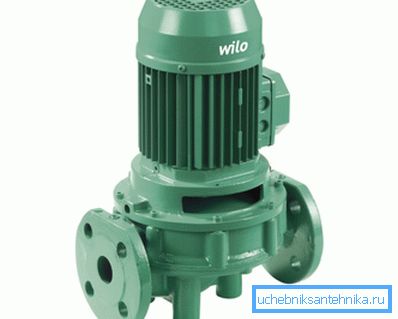

Zariadenie "suché"

Ako to naznačuje názov, vlastnosť takýchto čerpadiel spočíva v tom, že kvapalná rotorová čerpacia kvapalina s ňou neprichádza do styku. Pracovné teleso jednotky je oddelené od elektrickej časti špeciálnymi tesniacimi tesneniami, ktoré sú starostlivo leštené a nastavené tak, aby sa zabránilo úniku.

Čerpadlo na suché vykurovanie má veľmi vysokú kapacitu, ale vďaka prítomnosti tesnenia vytvára počas prevádzky veľký hluk.

Počas prevádzky je potrebné brať do úvahy aj nasledujúce vlastnosti:

1. Suché čerpadlo môže byť inštalované iba v samostatnej miestnosti - v kotolni. V opačnom prípade by vibrácie a šum spôsobili nepríjemné nájdenie ľudí v miestnosti, kde sú namontované.
2. Počas prevádzky rotor vytvára vzduchovú turbulenciu okolo plášťa čerpadla. Zvyšujú prach, ktorý sa môže dostať dovnútra zariadenia a porušiť tesnosť tesniacich krúžkov.

Aby sa tomu zabránilo, je potrebné v kotolni udržiavať čistotu a získať modely čerpadiel so špeciálnou hydraulickou vrstvou - fóliou vody medzi tesneniami, ktorá zachytáva prachové častice a zabraňuje ich vniknutiu do rotora.

Suché tepelné čerpadlá sú rozdelené do niekoľkých typov:

• vertikálne - v tomto type zariadení je hriadeľ motora umiestnený vertikálne (takéto jednotky sa používajú v prípadoch, keď je potrebné čerpadlo vyčerpať veľké množstvo chladiacej kvapaliny);
• konzola - potrubie dodávajúca vodu, umiestnené na vonkajšej strane "slimáka", a výstup - na diametrálne opačný koniec tela;
• blok - voda vstúpi do čerpadla v smere svojej osi a je radiálne ťahaná

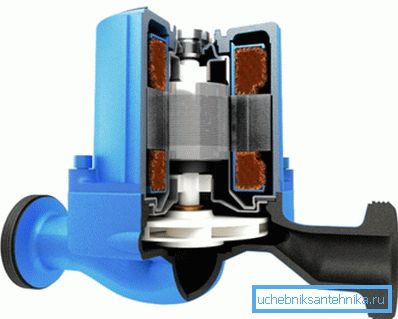

Mokré zariadenie

Zvláštnosťou tohto typu čerpadla je to, že rotor a lopatky sa omyjú chladiacim médiom, ktoré sa čerpá systémom. V tomto prípade je samotný elektrický motor oddelený od pracovného telesa so špeciálnym sklom vyplneným mazivom, ktorý neumožňuje, aby voda alebo nemrznúca zmes vyplnila elektrickú časť zariadenia.

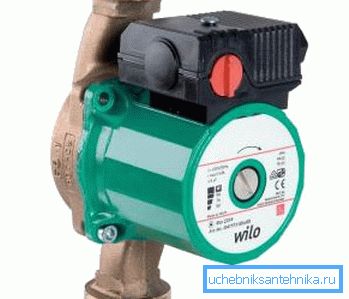

Ak je dĺžka potrubia a počet radiátorov malý, nainštaluje sa do vykurovacieho systému "mokré" čerpadlo. Je vhodný pre malé domy, vily a mestské byty.

Napriek malému výkonu má opisovaná jednotka mnoho ďalších výhod:

• pracuje takmer ticho;
• nevyžaduje komplikovanú údržbu;
• ľahko sa opravuje;
• pomocou jeho pomoci je ľahké zmeniť prevádzkové parametre vykurovacej siete.

Najdôležitejšou nevýhodou je malá účinnosť. To je spôsobené tým, že je štrukturálne nemožné zvýšiť rýchlosť rotora a zároveň zabezpečiť adekvátnu úroveň utesnenia skla.

Tip! Akékoľvek vykurovacie čerpadlá, ktoré inštalujete vo svojom dome, uistite sa, že majú elektronický riadiaci obvod pre režimy prevádzky. Takže môžete kombinovať všetky klimatické zariadenia do jednej siete a spravovať ju z jedného ovládacieho panelu. To umožňuje nielen dosiahnuť najpohodlnejšie podmienky v dome, ale tiež výrazne šetriť náklady na energiu.

Výber čerpacej techniky

Výpočet technických parametrov

Je potrebné zvoliť konkrétny typ a výkon čerpadla pre vykurovací systém, berúc do úvahy jeho technické vlastnosti a vlastnosti.

Po prvé, musíte vedieť, koľko tepla je potrebné pre pohodlie obyvateľov domu počas chladnej sezóny.

Nasledujúce faktory sa zvyčajne berú do úvahy:

• prevažujúce klimatické podmienky v oblasti, v ktorej sa nachádza budova;
• materiál, z ktorého sa robia rôzne konštrukčné prvky budovy;
• prítomnosť izolácie a použitých materiálov;
• typ a výkon vetracieho systému obydlia.

Výsledok výpočtov, zvyčajne vykonávaných tepelnými technikmi, je hodnota charakterizujúca objem chladiacej kvapaliny, ktorý musí cirkulovať cez potrubia a radiátory. Merané v kubických metroch vody za hodinu.

Tiež by ste mali vypočítať tlakové charakteristiky. To znamená, čo sa rovná hodnote hydraulického odporu všetkých potrubí a zariadení inštalovaných v technickej sieti. Spravidla sa priemerná dĺžka systému pohybuje od 2 do 4 metrov vodného stĺpca.

Ďalším dôležitým faktorom ovplyvňujúcim výber elektrického zariadenia je výkon kotla. Tu je potrebné určiť závislosť výkonu zariadenia na prietokovej rýchlosti vody a rozdielu v jeho teplote vo výstupných a prívodných dýzach.

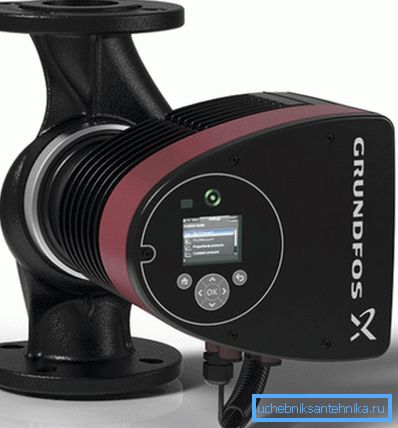

V každom prípade je vhodné uprednostniť nastaviteľné čerpadlá. Takže môžete ručne alebo pomocou elektronických zariadení meniť výkon a výkon čerpadla v závislosti od vonkajších podmienok a zaťaženia.

Užitočné možnosti

Väčšina čerpadiel od rôznych výrobcov má podobný dizajn a technické parametre. Spoľahlivosť je tiež zvyčajne skvelá. Preto, aby sa niektoré výrobky odlišovali medzi konkurenčnými modelmi, dobre známe značky dodávajú vybavenie rôznymi prídavnými zariadeniami, ktoré zvyšujú komfort a ergonómiu ich používania.

Zvážte najčastejšie:

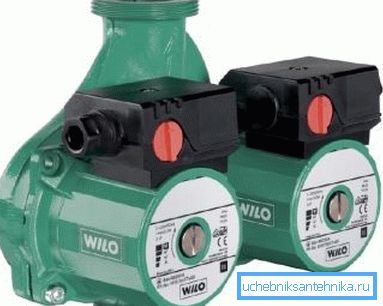

1. Dvojité čerpacie zariadenie.Takéto zariadenia sa používajú na vykurovanie veľkých obytných budov alebo obchodných priestorov. Môžu čerpať značné množstvo tekutiny. Navyše v prípade poruchy jedného elektrického motora si systém zachová svoju funkčnosť s použitím druhého čerpadla v spojení.


2. Zariadenia vybavené časovačom a termostatom. Takéto jednotky sú inštalované v vykurovacích sieťach s nepriamymi vykurovacími kotlami V tomto prípade sa kapacita čerpadla (počet otáčok) mení v závislosti od teploty prichádzajúcej chladiacej kvapaliny. Čím je teplejšie, tým pomalšie dochádza k cirkulácii. Časovač umožňuje vypnúť čerpadlo v čase, keď by sa nemal používať (napríklad v noci alebo počas pracovných hodín).

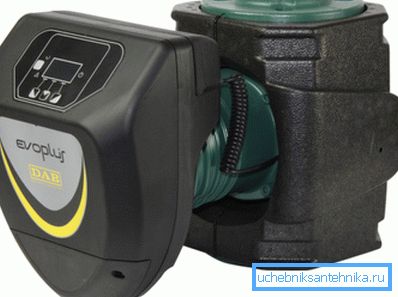

3. Zariadenie s frekvenčným meničom. Používa sa len v komplexných vykurovacích systémoch, kde tok chladiaceho média v rôznych prvkoch siete nie je rovnaký.

Takéto čerpadlá môžu nezávisle meniť otáčky motora v závislosti od povelov z riadiaceho regulátora. V prípade poruchy režimu elektroniky sa spínanie vykoná manuálne.

Postup samoinštalácie

Inštalácia čerpadla pre vykurovací systém je zodpovedný a zložitý proces, avšak ak máte pocit sebavedomosti vo vašich schopnostiach a máte relevantné znalosti, nikto sa neobťažuje robiť prácu sami.

Najprv sa musíte uistiť, či máte nasledujúce nástroje a materiály:

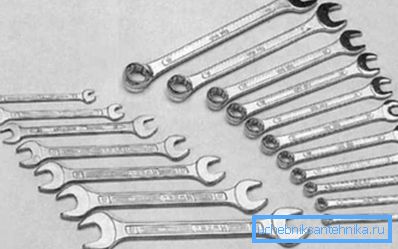

• súprava otvorených kľúčov rôznych veľkostí (alebo dvoch nástrojov s variabilnou vzdialenosťou medzi rohmi);

• obtok - špeciálna trubica, ktorou je inštalovaná obtoková trubica, ktorá umožňuje opravu a výmenu čerpadla bez vypustenia chladiacej kvapaliny a zastavenia klimatického systému;
• filtre - chráni drahé zariadenia pred poškodením tuhými časticami, ktoré sa niekedy nachádzajú v chladiacej kvapaline;

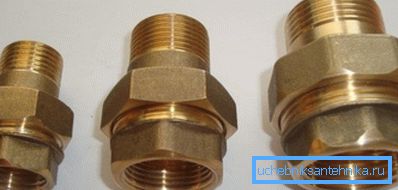

• Sgony - "American" - na pripojenie plastových rúrok so vstupnými a výstupnými dýzami čerpadla;

• spätný ventil - zabraňuje spätnému toku tekutiny do prívodného potrubia.

Samotný proces inštalácie pozostáva z nasledovných krokov:

1. Je potrebné zakúpiť čerpadlo, ktorého kapacita zodpovedá technickým charakteristikám inštalovaného vykurovacieho systému. Najlepšou voľbou pre domáce vykurovacie systémy budú trojstupňové odstredivé čerpadlá, ktoré pri prevádzke robia malý hluk, ale sú schopné pumpovať dostatočne veľké objemy chladiacej kvapaliny.

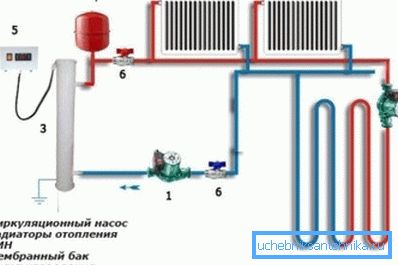

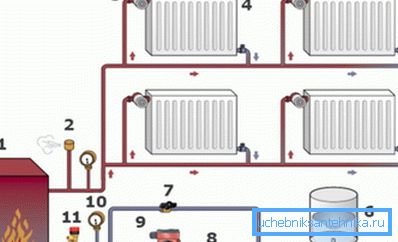

2. Inštalácia by sa mala vykonať na segmente potrubia, ktoré prepravuje už chladené chladivo do vykurovacieho kotla (tzv. Spätný tok). Tu je teplota vody nižšia ako okamžite po opustení kotla, takže čerpadlo bude trvať dlhšie.

Venujte pozornosť! V systémoch s núteným obehom chladiacej kvapaliny je expanzná nádrž typu membrány pripojená aj na spätné potrubie a nie na centrálny stúpač, ako v gravitačných obvodoch.

1. Pred inštaláciou nezabudnite domáce vykurovacie teleso vypnúť doma a vypnite uzatváracie ventily vo vstupných a výstupných prípojkách. Potom sa vykoná montáž čerpadla. Pripojte ho k potrubiam pomocou sgonov - "American". Pamätajte, že hriadeľ motora musí byť orientovaný vodorovne (s výnimkou vertikálnych typov čerpadiel). V opačnom prípade bude ložisko vystavené zvýšenému zaťaženiu, v dôsledku čoho čerpadlo rýchlo zlyhá. Aby sa predišlo úniku, namiesto klasických gumových tesnení sa odporúča použiť paronitové - tepelne odolné tesnenia z gumy s prídavkom azbestu.
2. Ak sa používa vykurovací systém s uzavretou cirkuláciou, musí byť v prívodnom potrubí inštalovaný spätný ventil, aby sa zabránilo spätnému toku kvapaliny.

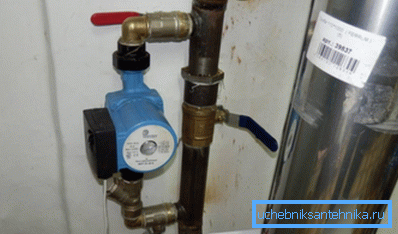

3. Čerpadlo musí byť pripojené cez príslušné uzatváracie ventily. V tomto prípade môžete ľahko vypnúť prietok tekutiny, ak je to potrebné na opravu alebo výmenu elektrického zariadenia. Aby nedošlo k prerušeniu činnosti klimatickej siete, odporúča sa inštalovať obtok - obtokový kanál potrubia (aj s kohútikom), cez ktorý tekutina prúdi počas doby, kedy je čerpadlo odstránené.

záver

Po preskúmaní vyššie uvedeného materiálu nebude pre vás ťažké vybrať a nainštalovať vhodné čerpadlo pre vykurovací systém.

Účinnosť klimatického vybavenia však závisí od jeho ďalších prvkov:

• boiler,
• radiátory,
• rúrky,
• expanzná nádoba pre vykurovací systém,
• senzory a tak ďalej.

Viac o tom môžete získať z videa uvedeného v tomto článku.
