Časť chladiča: hlavné typy konštrukcií a ich
Ktokoľvek súhlasí s tým, že pohodlie bývania v dome závisí predovšetkým od zachovania optimálnej teploty v miestnostiach, najmä v chladnej sezóne. Preto vám dnes povieme, ako vybrať správne radiátory - koľko sekcií na meter štvorcový budete potrebovať a zvážte, ako nezávisle vykonať všetky potrebné výpočty, aby ste získali čo najpresnejší a najreálnejší výsledok.
Hlavné typy štruktúr a ich charakteristiky
Ak chcete získať odpoveď na otázku, koľko sekcií radiátorov potrebujete na 1 m2, potom najprv musíte vedieť, aký typ batérií bude použitý v interiéri, pretože vlastnosti produktov sa do značnej miery líšia. Preto vám povieme vlastnosti najpopulárnejších možností, pričom ako základ sa zaoberali sekcionálne konštrukcie so stredovou vzdialenosťou 500 mm:

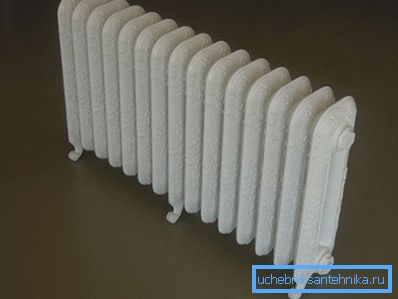

| Liatina | Tieto návrhy sú dokonale poznajú všetko, čo boli použité pre viac ako sto rokov a je stále veľmi časté a sú v dopyte, pretože trvanlivosť, odolnosť voči nízkej kvality chladiacej kvapaliny a odolnosť proti korózii, a túto možnosť, cena je nízka. Pokiaľ ide o efektívnosť, jedna časť uvádza asi 100 wattov, vyššie hodnoty sú uvedené v dokumentácii, ale skutočné hodnoty sú nižšie |
| oceľ | Táto skupina výrobkov je iný nízka cena, dobrá odvod tepla a nízka hmotnosť tienisté stránky by mali byť pridelené k nestabilite ráz (preto lepšie použiť v jednotlivých vykurovacích sústav) a zvýšenej korózii v systéme, keď neexistuje teplonosnej kvapaliny. Pokiaľ ide o prenos tepla, mení sa v rozsahu od 120 do 140 wattov v závislosti od konfigurácie produktu |

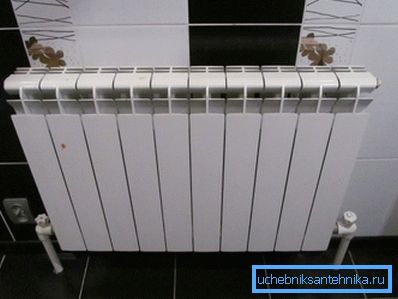

| hliník | Veľmi populárne riešenie dnes, ktoré má niekoľko nepochybných výhod: nízka hmotnosť, ktorá zjednodušuje proces inštalácie rukami, vysoký prenos tepla (jedna časť dáva 200 wattov) a nízke náklady. Medzi nedostatky je možné poznamenať nízku odolnosť voči hydraulickým nárazom a požiadavkám na kvalitu nosiča tepla, pretože rôzne nečistoty spôsobujú korózne procesy v systéme. |

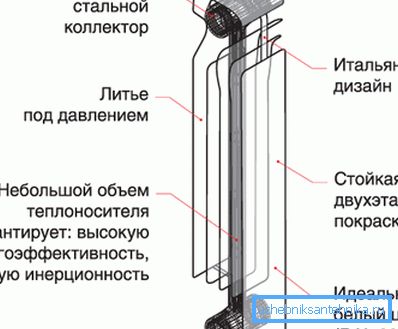

| Bimetallic | Po prvé, povieme, čo je to bimetal, to je štruktúra predstavujúca hliníkové profily, vo vnútri ktorých je oceľové jadro. Vďaka tomuto zariadeniu sa spoľahlivosť výrobkov mnohonásobne zvyšuje a prenos tepla je veľmi vysoký, takže jedna časť v priemere dosahuje od 150 do 180 wattov. Najväčšou nevýhodou sú vysoké náklady na výrobky. |
Venujte pozornosť! Aby ste maximalizovali emisie tepla vašich radiátorov, je potrebné systém vypláchnuť aspoň raz za rok. Faktom je, že dokonca 1 milimetr ložísk vo vnútri radiátorov znižuje ich účinnosť o 15% a to nielenže zhoršuje kvalitu vykurovania, ale tiež spôsobuje zvýšené náklady na nosiče energie.
Možnosti základného zúčtovania
Teraz poďme zistiť, ako vybrať počet častí vykurovacieho radiátora pre konkrétnu miestnosť, existuje veľa techník, budeme brať do úvahy len tie, ktoré sú najjednoduchšie implementovať a dávať relatívne presný výsledok.
Zjednodušená metóda
Ak používate túto možnosť, musíte sa riadiť nasledujúcim princípom: pre objekty v centrálnom Rusku, ktoré sa nachádzajú vo výškovej budove, ktorá má jednu vonkajšiu stenu a jedno okno, požadovaný tepelný výkon je 100 W na m2. Výška stropov by nemala presiahnuť 2,8 metra.
Zoberme si konkrétny príklad, stačí vedieť, koľko m2 v miestnosti:
- Predpokladajme, že máme izbu 15 metrov štvorcových s jedným oknom a jednou vonkajšou stenou, výška stropov je 2,5 metra;
- Na vykurovanie sa použijú liatinové radiátory s strednou vzdialenosťou 50 mm;
- Je to veľmi jednoduché: počet sekcií chladiča na 1 m2 je 1, tj 15 sekcií je potrebných na 15 metrov. Samozrejme, ak ste už teplota chladiacej kvapaliny je 90 stupňov, teplo batérie je asi 150 wattov, a máte dostatok a 10 rebrá, ale v praxi takýchto prípadoch takmer nikdy sa stane v polovici všetkých kvapaliny sa zahreje na teplotu 70 stupňov;
- Ak máte rohovú miestnosť alebo výšku stropu 3 metre alebo vyššiu, výsledok sa musí vynásobiť 1,2-1,3, v závislosti od kvality izolácie stien a typu použitých okenných blokov.

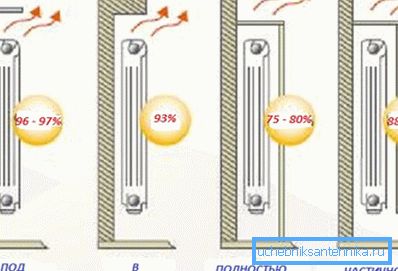

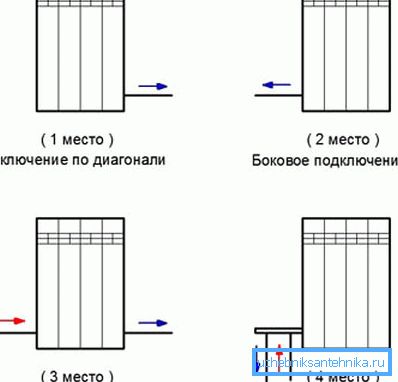

Venujte pozornosť! Okrem všetkých vyššie uvedených faktorov je dôležitý aj typ inštalácie radiátorov a typ ich pripojenia, preto zvážte tieto odtiene av prípade potreby doplňte konečný výsledok.

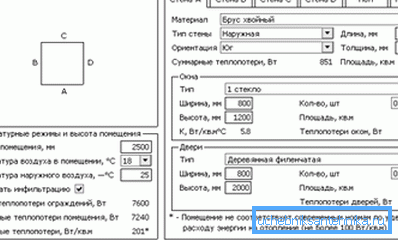

Použitie online kalkulátorov
Pokyny na vykonanie tohto typu výpočtu sú tiež veľmi jednoduché, najdôležitejšie je nájsť kvalitný zdroj s dobrým programom, ktorý zohľadňuje maximálny počet ďalších faktorov. To je jediný spôsob, ako zabezpečiť, aby ste presne určili, koľko štvorcových metrov bude stačiť pre jeden alebo iný variant radiátorov.
Pokiaľ ide o výpočty, sú jednoduché:
- Do polí programu zadajte všetky požadované údaje., čím sú spoľahlivejšie a presnejšie, tým lepšie, pretože ovplyvňujú správnosť výpočtov;
- Ak v kalkulačke neexistujú žiadne kritériá, jednoducho vynásobíte výsledok určitým indexom (napríklad nie je vždy zohľadnené umiestnenie radiátorov, ale pri určení, koľko sekcií radiátorov sú potrebné, tento faktor nemožno prehliadať).
Výpočet založený na objeme
Veľmi obľúbená varianta vzhľadom na to, že umožňuje vypočítať počet oddielov veľmi presne, niektorí tvrdia, že získaná hodnota sa získa nafukovať, ale je lepšie umiestniť chladič 12 jednotiek namiesto požadovaných 10 a cez regulátor pre udržanie požadovanej teploty, než chladiacej sady na 8 sekcií a viac mrazu používajte dodatočné ohrievače.
Pokiaľ ide o túto techniku, je to jednoduché: je potrebné merať skutočnú dĺžku, šírku a výšku miestnosti a násobiť hodnoty medzi sebou, výsledkom bude objem v kubických metroch. Táto hodnota sa vynásobí 41 - to je presne to, koľko wattov je potrebných na kubický meter vzduchu, s dobrou izoláciou a použitím úsporných okien s dvojitým zasklením, stačí 34 wattov na kubický meter.

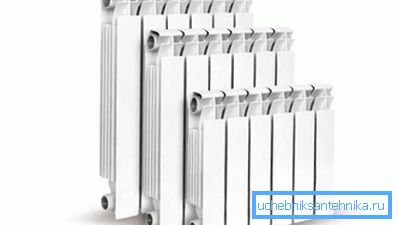

Pri výpočte zohľadnite veľkosť časti kúrenia vykurovacieho telesa, niekedy je potrebné, aby boli radiátory nižšie, ako bolo plánované, vzhľadom na charakteristiku miestnosti.
Niektorí vývojári sa pýtajú, čo robiť, ak bol výpočet vykonaný nesprávne a je potrebná inštalácia ďalších častí radiátorov? Môžu existovať dve riešenia - buď pridať prvky do už nainštalovanej konštrukcie (šírka by nemala prekročiť 16 rebier), alebo dať samostatnú batériu, závisí to od toho, ktorá možnosť je jednoduchšia na realizáciu a je vhodnejšia pre konkrétnu miestnosť.
záver
Vypočítajte potrebný počet sekcií radiátora pre každého vývojára, hlavnou vecou nie je stratiť z pohľadu dôležitých odtieňov a používať len kvalitné výrobky. Videá v tomto článku pomôžu dôkladnejšie vyriešiť niektoré problémy, pomôže vám to ešte lepšie urobiť výpočty.
