Čo sú to bimetalové radiátory a ako sú usporiadané? Kedy je ich výber opodstatnený? Čo by malo byť viazanie zariadenia? Aké potrubia na pripojenie tejto batérie? Poďme to prísť na to.

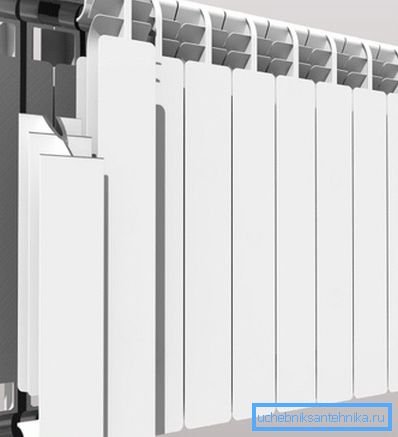

Zoznámte sa s bimetalovým ohrievačom.

Čo je to?

Takže bimetalový radiátor: čo to je? Hlavnou charakteristikou akéhokoľvek vykurovacieho zariadenia je jeho prenos tepla, množstvo tepla, ktoré je schopné prenášať z chladiacej kvapaliny do vzduchu v miestnosti.

Prenos tepla je určený dvoma faktormi:

  1. Teplota povrchu chladiča;
  2. Jeho oblasť.

Zvýšenie plochy výmeny tepla je možné dvoma spôsobmi:

  1. Zvýšením vnútorného objemu sekcie. Existuje tu množstvo obmedzujúcich faktorov - hmotnosť úseku (a teda aj zaťaženia spojovacích prvkov) a rozmerov radiátora;
  2. Z dôvodu tvorby pokročilých plutv.

Hlavnou podmienkou pre vysoký prenos tepla prístroja s veľkou plochou rebier je však vysoká tepelná vodivosť kovu, z ktorého je vyrobený. V opačnom prípade by studené rebrá jednoducho neodstraňovali teplo z vnútorných kanálov sekcií.

Pri hromadnej výrobe vykurovacích zariadení boli tri dlhšie používané relatívne lacné kovy - oceľ, liatina a hliník. Tepelná vodivosť hliníka je štyrikrát vyššia ako tepelná vodivosť prvých dvoch kovov:

kov Tepelná vodivosť, W * m / K
oceľ 47
Liatina 50
hliník 200

Zdá sa, že výber je zrejmý: vysoká tepelná vodivosť hliníka vám umožňuje vytvoriť kompaktné a ľahké zariadenie s najvyšším prenosom tepla. A to je pravda, ale problém je v tom, že nízka mechanická pevnosť kovu obmedzuje jeho použitie v chovných staniciach ústredného kúrenia.

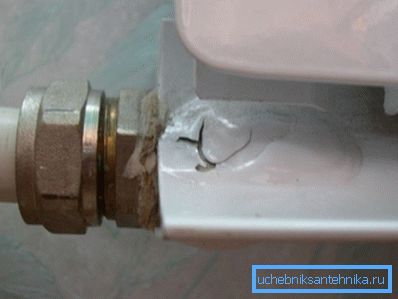

V niektorých prípadoch je pevnosť hliníka nedostatočná.

Dôvodom je vysoká pravdepodobnosť vodného kladivka. Je nevyhnutné zatvoriť ventil alebo ventil náhle - a zotrvačnosť prakticky nestlačiteľnej vody vytvorí nárazovú vlnu, ktorej tlak v prednej časti dosiahne 20-25 kgf / cm s pevnosťou hliníkových batérií maximálne 16.

Takže čo je bimetalový radiátor, ktorý má odvod tepla z hliníka a pevnosť oceľového potrubia? Je to len jadro z nehrdzavejúcej ocele, na povrchu ktorej sú odlievané hliníkové rebrá. Použitie dvoch kovov s rôznymi vlastnosťami vám umožňuje zbaviť sa slabých stránok každého z nich a vytvoriť tak dizajn, ktorý je ideálny pre systémy CO.

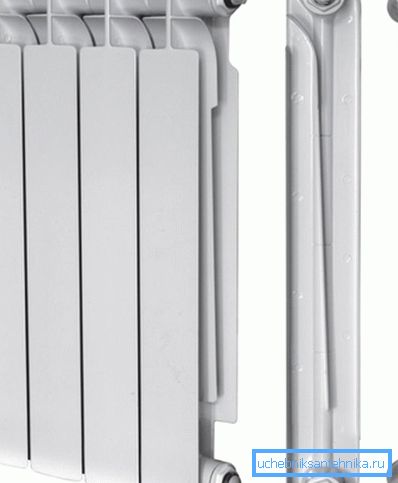

Oceľové jadro poskytuje pevnosť, hliníkové plutvy - vysoký prenos tepla.

Technické špecifikácie

Pevnosť a prenos tepla (a samozrejme cena) bimetalického úseku závisí od viacerých faktorov:

  • Tvar a veľkosť jadra. Môže zintenzívniť iba vertikálne kanály úseku alebo, ktoré poskytujú oveľa väčšiu odolnosť voči hydrostatickému tlaku, kombinujú vertikálne kanály s kolektormi;
  • Hrúbka základného kovu. Úsek sekcie závisí od toho;
  • Plocha a hrúbka plutv;

Poznámka: čím sú hrubšie rebrá s pevnou plochou povrchu, tým viac tepla stráveného, ​​tým je rovnomernejšie povrchové vykurovanie.

  • Prítomnosť alebo neprítomnosť spojenia bradavky medzi časťami. Závit, aj keď oceľ, bude vždy slabým bodom zariadenia.

Ako vzorka prezentujeme vlastnosti jedného z najlepších zariadení vo svojej triede - domáceho Rifar Monolith.

parameter hodnota
Pracovný tlak 100 kgf / cm (skúšky sa vykonávajú pri tlaku 150 kgf / cm2)
Prevádzková teplota 150 ° C
Prechod tepla na podmienenú časť 205 wattov

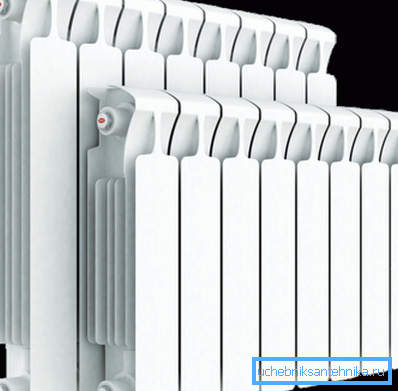

Radiátor Rifar Monolith.

Je zvedavé: v tuzemsku výrobcovia vyrábajú bimetalické radiátory podľa GOST 31311-2005. Pre bimetalové nástroje však neexistujú žiadne regulačné požiadavky; je špecifikovaný len minimálny povolený pracovný tlak 6 kgf / cm2.

Minimálna životnosť bimetalových radiátorov vykurovania sa odhaduje na 25 rokov.

inštalácia

kalkulácie

Takže s rozhodnutím sme sa rozhodli. Ako vypočítať bimetalické vykurovacie radiátory na parametre vášho bytu?

Pri štandardnej výške stropu (2,5 - 2,7 metra) môžete použiť najjednoduchšiu schému výpočtu:

  • 100 metrov tepla sa odoberá na meter štvorcový priestoru;
  • V závislosti od klimatických pásiem sa používa koeficient od 0,7 (Kryme) do 2,0 (Yakutia);
Nízke zimné teploty zvyšujú potrebu tepla.
  • Časť prenosu tepla sa odhaduje na priemer 180 wattov.

Takže pre región Moskva môžete použiť regionálny koeficient 1,2; pre miestnosť s rozlohou 25 metrov budete potrebovať 25 * 100 * 1,2 = 3000 wattov tepla, čo zodpovedá 3000/180 = 17 (zaoblené) časti.

kôň

Ako zavesiť bimetalový radiátor na stenu?

  • Normálne sa na upevnenie používajú kolíkové konzoly, ktoré sú naskrutkované do plastových hmoždiniek;
  • Namiesto toho môžete použiť kusy hladkej oceľovej výstuže s priemerom 10-12 mm, vtláčané do vopred vyvŕtaných otvorov s o niečo menším priemerom.

viazanie

Aké doplnky na bimetalové radiátory budú potrebné pri inštalácii ručne?

  1. Sada konektorov chladiča (4 kusy, vonkajší závit DU25). Priemer vnútorného závitu puzdier je určený počtom častí zariadenia: ak je menej ako 10, dostatočná je vložka s menovitým priemerom DN15, ak je väčšia, je lepšie odobrať zátky vnútorným závitom DN20;
  2. Škrtiacu klapku alebo tepelnú hlavicu a guľový ventil s americkým pripojením na dopravné zápchy. Škrtiaca klapka vám umožní nastaviť zariadenie na prenos tepla ručne, tepelnú hlavu - automaticky, v závislosti od teploty vzduchu v miestnosti;
  3. V hornej časti stropu bytu radiátor bude musieť byť vybavený Mayevskym žeriavom na odvzdušňovanie.

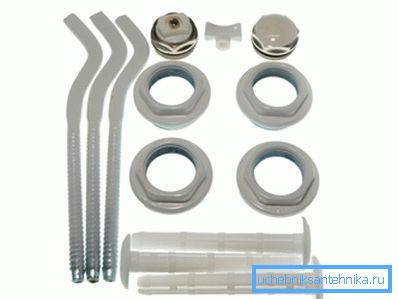

Súprava na pripojenie radiátora.

Aké potrubia používať na pripojenie? Výhodne - vlnitej nehrdzavejúcej ocele.

Aký je dôvod tejto inštrukcie?

  • Majú vysokú pevnosť v ťahu;

Dôležité: Plastové alebo kovoplastové rúrky budú vždy slabým spojom: aký je bod v radiátore, ktorý dokáže odolať vodnému kladivu s maximálnym tlakom 40 atmosfér, ak rúrky prasknú už pri 20?

  • Ohýbajú sa s minimálnym polomerom a nevyžadujú presné prispôsobenie veľkosti;
  • Sú namontované pomocou stlačeného kovania pomocou dvojice nastaviteľných kľúčov.
Radiátor na fotografii je spojený vlnitým nerezovým potrubím.

Vytvorte tipy

Zásobníky radiátora sú utesnené paronitickými alebo silikónovými tesneniami - tie isté, ktoré sa používajú na vytvorenie bimetalického radiátora s ďalšími časťami.

Ďalšie spojenia sa navinuli pomocou tesniaceho tkaniva Tangit Unilok alebo ľanu s farbou.

Pri veľkej dĺžke chladiča (10 sekcií) použite skôr diagonálne pripojenie než bočné spojenie. Potom nemusíte hádať, prečo bimetalické radiátory nehrievajú po celej svojej dĺžke: pri bočných spojoch bude chladivo cirkulovať len cez prvé úseky z vložky.

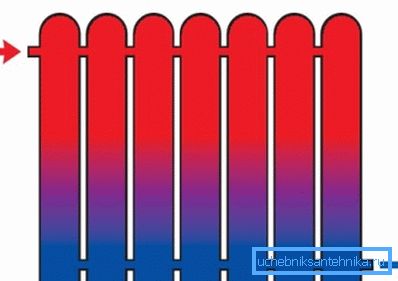

Diagonálne pripojenie zahreje maximálny počet sekcií.

Výber tepelného nosiča

Ako vyplniť bimetalické radiátory v tých zriedkavých prípadoch, keď sa používajú v samostatnom vykurovacom okruhu?

Vo väčšine prípadov sa bežná voda používa ako chladiaca kvapalina. Okrem skutočnosti, že jadrá bimetalických častí sú dostatočne odolné proti korózii, ich kontakt s atmosférickým kyslíkom je úplne vylúčený, keď je okruh naplnený vodou. Medzitým je v prostredí bez kyslíka výskyt hrdze nemožný.

V prípadoch, keď je možné zastaviť vykurovací okruh pri nízkych teplotách, je praktické, aby sa bimetalové radiátory naplnili nemrznoucími chladiacimi prostriedkami:

  • Vodný roztok propylénglykolu;

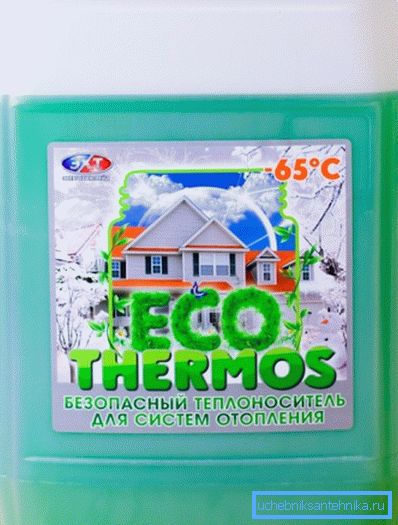

Tepelný nosič na báze propylénglykolu.
  • nemrznúcej zmesi;
  • Transformátorový olej.

záver

Na záver opäť pripomíname: bimetalové batérie budú najlepšou voľbou v systémoch ústredného kúrenia. Videoklip v tomto článku pomôže čitateľovi dozvedieť sa viac o vlastnostiach a funkciách inštalácie týchto zariadení. Veľa šťastia!
