Bimetalové radiátory: dizajnové prvky, výber, rozmery, pevné

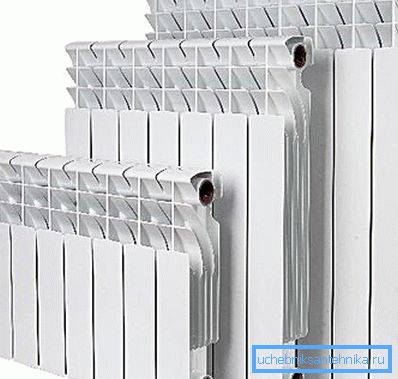

Výrobcovia začali skombinovať kovy dlhú dobu, aby zvýšili účinnosť vykurovacích zariadení. Tak bimetalové batérie sa stali obzvlášť populárnymi v posledných rokoch. To je uľahčené širokou škálou veľkostí, nájdete oba 800 mm bimetalové vykurovacie radiátory a malé zariadenia so stredovou vzdialenosťou asi 30 cm.

Vlastnosti dizajnu

Kľúčovým prvkom akéhokoľvek bimetalového radiátora je použitie 2 rôznych kovov v dizajne.

V závislosti od použitého kovu je možné tieto typy batérií odlišovať ako:

• oceľ + hliník. Možno to považovať za možnosť rozpočtu, rúrky sú vyrobené z ocele, čo dáva radiátoru dobrú silu;

Venujte pozornosť! Takéto zariadenia sú obzvlášť citlivé na zloženie chladiacej kvapaliny. Aj keď je oceľ spracovaná zvnútra na ochranu, životnosť tohto typu batérie je stále nižšia ako pri použití iných kovov.

• meď + hliník. Z hľadiska trvanlivosti je to vynikajúca možnosť a vďaka použitiu neželezných kovov korózia neohrozuje zberné trubice.

Konštrukcia v obidvoch prípadoch zostáva rovnaká - zberné rúrky tvoria rám, na ktorom sú stlačené hliníkové rebrá. Chladiaca kvapalina prechádza rúrkami, ohrieva ich a teplo sa rýchlo rozširuje po celej ploche plutv.

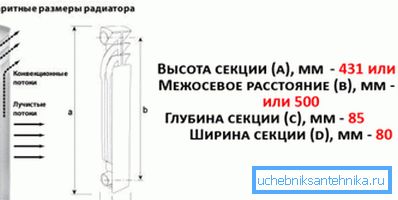

Moderné bimetalické radiátory vykurujú v miestnosti nielen kvôli priamemu prenosu tepla, ale aj kvôli konvekcii. Preto majú taký tvar, vďaka špeciálnym vodidlám, chladný vzduch zospodu vstupuje do radiátora, ohrieva a vystupuje cez hornú časť ohrievača.

Venujte pozornosť! Pre plutvy je možné použiť nielen hliník, ale aj iné kovy. Ale z hľadiska nákladov / účinnosti je hliník výhodnejší ako ostatné kovy.

Má tento dizajn nejaké výhody?

Bimetalové vykurovacie radiátory sú náročnejšie na výrobu ako bežné, a to ovplyvňuje náklady.

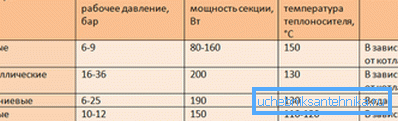

Ale je to opodstatnené, pretože v dôsledku toho má kupujúci v porovnaní s klasickou liatinovou batériou solidný súbor výhod:

• ohrievač sa ohrieva veľmi rýchlo (aj keď nie je veľmi dôležité pri vykurovaní domu, ale stojí za to spomenúť);
• v prípade zlej kvality nosiča tepla by ste sa nemali obávať korózie kolektorových rúrok (pri použití meď-hliníkových modelov);
• v systéme vykurovania pomocou bimetalických radiátorov sa použije oveľa menšie množstvo chladiacej kvapaliny ako pri inštalácii konvenčných vykurovacích zariadení;
• Ak porovnáte rovnakú tepelnú energiu ako bežná liatinová a bimetalická batéria, potom sa ukáže, že bimetalový radiátor je niekoľkokrát jednoduchší, takže môžete bez problémov namontovať všetky bimetalické vykurovacie radiátory sami;
• Použité kovy sú pomerne plastové, takže hydraulické šoky v systéme vykurovania nespôsobia vznik mikrotrhliniek. Áno, inštalácia náhodného úderu nebude v budúcnosti spôsobovať únik;
• v dôsledku vyvinutého opracovania je povrch takéhoto radiátora vyšší ako povrch žiaruvzdorného ohrievača. Preto je jeho prenos tepla asi 1,5-2,0 krát vyšší;

• trvanlivosť dosahuje 25 rokov, je samozrejme nižšia ako životnosť liatiny, ale aj veľa. Okrem toho je to životnosť batérie uvedená výrobcom, v skutočnosti môžu pracovať 30-40 rokov.

Významné nevýhody kombinácie kovov v konštrukcii batérie sú takmer bez.

Môžete vybrať iba:

• cena takejto batérie bude dvojnásobne vyššia ako bežná liatina;
• Ak sa pokúsite ušetriť peniaze a zakúpiť si model s oceľovým kolektorom, potom keď vypustíte vodu zo systému na leto, môže korózia ocele výrazne skrátiť životnosť zariadenia.

Prečítajte si viac o výbere a inštalácii bimetalových radiátorov.

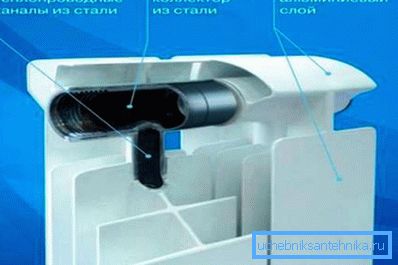

Voľba batérií pre domácnosť nie je zvyčajne jednoduchá úloha a v prípade bimetalických vykurovacích zariadení je potrebné vziať do úvahy množstvo ďalších odtieňov, napríklad priemer zvislých kanálov kolektorových rúrok.

Čo treba hľadať pri výbere

Bez ohľadu na druh akumulátora, pri výbere je potrebné venovať pozornosť nasledujúcim parametrom:

• maximálna prípustná teplota chladiacej kvapaliny. Bimetalové ohrievače sú zvyčajne navrhnuté pre maximálnu teplotu vody 110 ° C, s maximálnym pracovným tlakom v závislosti od výrobcu. Globálne radiátory môžu napríklad odolávať tlaku 35 barov, zatiaľ čo Royal thermo je len 20;
• potom je potrebné poznať rozmery batérie (viac o tomto nižšie);
• dokumentácia tiež uvádza tepelnú kapacitu úseku, táto informácia vám pomôže zistiť, či je dostatok energie batérie na vykurovanie domu;

Venujte pozornosť! Tepelný výkon je indikovaný pre špecifickú teplotu spiatočky a spiatočky. Ak je teplota chladiacej kvapaliny pri vstupe a výstupe z akumulátora odlišná, prepočet tepla sa musí prepočítať.

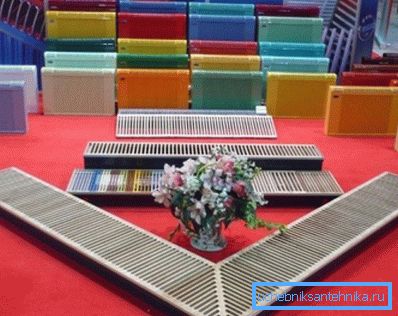

• Nuž, vzhľad hrá hodnotu. V podstate všetky moderné batérie vyzerajú štýlovo a moderne, ak si želáte, môžete zakúpiť farebné bimetalické radiátory pre vykurovanie. Továrenské maľovanie je zvyčajne veľmi spoľahlivé, takže je lepšie zaplatiť za inú farbu, ako je farba bielej farby, ako maľovať radiátor sami.

Rozmery radiátorov

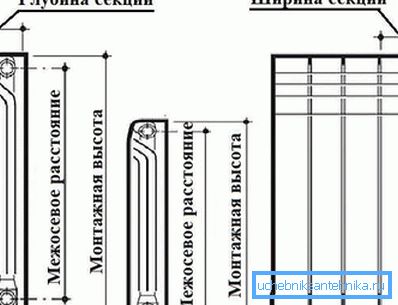

Rozmery radiátorov zahŕňajú hĺbku, celkovú výšku a šírku zariadenia. Okrem toho musíte brať do úvahy vzdialenosť v strede. Niekedy môže byť vzdialenosť medzi nápravami nazývaná vzdialenosť medzi stredmi otvoru vsuvky.

Označenie vykurovacieho zariadenia zvyčajne označuje vzdialenosť v strede a celková výška zariadenia je o 5 - 7 cm vyššia ako táto hodnota. Vzdialenosť medzi osami bimetalových radiátorov sa pohybuje v rozmedzí od 200 do 800 mm, ale najobľúbenejšie modely sú v rozsahu 300-550 mm.

Malé vykurovacie zariadenia vhodné pre vidiecke chaty s veľkými oknami. Baterie obyčajnej výšky by za takých podmienok vyzerali smiešne a zablokovali by názor. Aby sa udržal výstup tepla na správnej úrovni, šírka batérií je väčšia ako bežná batéria, zvyčajne sa neumiestňuje do výklenku pod oknom, ale len na stenu, vďaka čomu nič nezasahuje do prenosu tepla.

Vykurovací bimetalický radiátor musí byť inštalovaný v súlade so všeobecnými pravidlami pre inštaláciu ohrievačov:

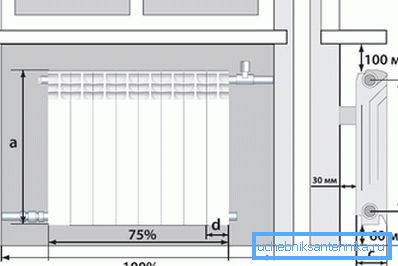

• celková výška je zvolená s prihliadnutím na výšku výklenku pod oknom. Musia byť umiestnené medzery asi 8 cm pod a nad povrchom batérie.

Venujte pozornosť! Z hornej časti radiátora sa môže zvýšiť vzdialenosť od batérie, čo len zlepší konvekciu, ale medzera na podlahu by nemala presiahnuť 10-12 cm. V opačnom prípade sa vzduch v blízkosti podlahy bude ťažko zahriať a ľudia v miestnosti budú nepríjemní.

• Pri inštalácii pomocou vlastných rúk odporúčame vybrať radiátor so stredovou vzdialenosťou, ktorá presne zodpovedá vzdialenosti medzi prívodným potrubím a spätným ventilom. Pri inštalácii nie je potrebné potrubie znižovať / zriediť.

Pevný alebo prierezový radiátor vyberte

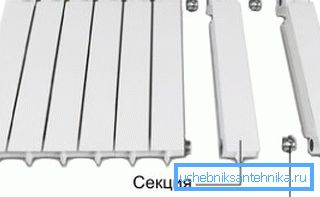

Väčšina bimetalických radiátorov je rez. Pri takýchto konštrukciách je spojenie oddelených sekcií zabezpečené oceľovými nipkami s rôznymi vláknami. Keď sa vsuvka otáča, úseky sú pevne pritlačené proti sebe navzájom a špeciálne tesnenia poskytujú dodatočnú tesnosť.

Taký modulárny dizajn umožňuje zjednotiť výrobu. Stačí, aby výrobca vytvoril sekcie určitej veľkosti s tepelným výkonom okolo 200 wattov. Potom z týchto sekcií môžete zostaviť vykurovacie zariadenie akéhokoľvek výkonu, to všetko závisí na tom, koľko úsekov sa bude kombinovať.

Nevýhodou takejto batérie možno považovať zvýšený počet pripojení. Z tohto dôvodu je pracovný tlak nižší ako pri plných radiátoroch a riziko úniku, keď je hydraulické kladivo vyššie.

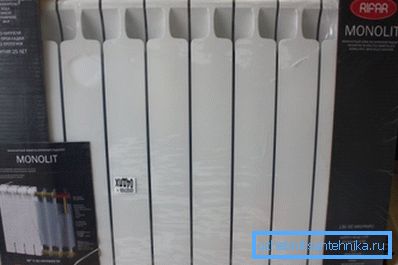

Bimetalické monolitické vykurovacie radiátory sú jednodielne konštrukcie, princíp činnosti je rovnaký, len kolektor je vyrobený z jednodielnych rúrok a hliníkové rebrá sú na nich stlačené. To vám umožní zvýšiť prevádzkový tlak v systéme až na 100 bar (napriek tomu, že pre sekcionálne horné hranice sa pokladá za približne 35 barov). Pre ostatné parametre (ako je trvanlivosť, prenos tepla, monolitické radiátory nie sú nižšie ako sekčné radiátory).

Radiátory, ktorých výrobca je lepšie vybrať

Ak sa po prvýkrát po objavení na trhu niektorí výrobcovia dopustili chyby vo výrobe, teraz väčšina spoločností vyrába kvalitné batérie. Výrobky Rifar (Rusko), Global a Sira (talianski výrobcovia) sú obzvlášť populárne, MARS (Južná Kórea) radiátory sa ukázali dobre.

Venujte pozornosť! Pojem "bimetalické vystužené vykurovacie radiátory" sa môže vyskytnúť, tým sa rozumie bežné zariadenie vyrobené z ocele a hliníka a uvádzanie názvu "zosilnené" v mene výrobcu jednoducho zdôrazňuje pevnosť konštrukcie.

Vlastnosti väčšiny bimetalových batérií sú v zásade porovnateľné: pracovný tlak 20-35 bar, teplota chladiacej kvapaliny 110-135 ° C, tepelná energia v rozmedzí 150-200 wattov. Pri výbere pozornosti by sa však mali venovať dodatočným parametrom, napríklad priemeru zvislých trubiek potrubia.

Pri starých vykurovacích systémoch sa neodporúča inštalovať vykurovacie zariadenia so zvislým priemerom 6 mm (takéto modely sú v zozname výrobkov talianskych výrobcov). Lúmen môže byť jednoducho upchatý a tepelný výkon ohrievača sa zníži.

V zásade pri výbere stačí poznať priestor v miestnosti, aby ste si poznali približne požadovanú tepelnú energiu batérie a mali stôl s charakteristikami radiátorov. To stačí vybrať si vlastný model.

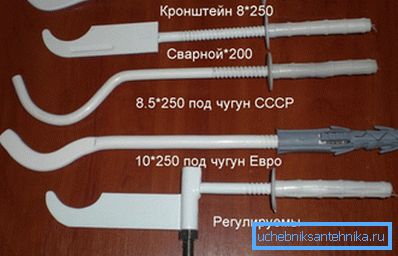

Pokiaľ ide o konfiguráciu, okrem samotného chladiča zvyčajne obsahuje držiaky na jeho montáž. Pokyny na inštaláciu vyžadujú upevnenie ohrievača na stenu, aby sa vám to mohlo hodiť. Vzhľadom na nízku hmotnosť batérie sa podlahové konzoly používajú pomerne zriedka a len v tých prípadoch, keď je nežiaduce vytvárať otvory v stene.

Na konci

Dokonca aj najlacnejšie bimetalové radiátory majú dostatočne vysokú tepelnú kapacitu, čo im umožňuje používať v rozpočtovom vykurovacom systéme. Zvyšok kombinácie kovov rôznych typov prináša vynikajúci výsledok - výrobcovia sa podarilo dosiahnuť vysoký prenos tepla ohrievača pri súčasnom znížení jeho hmotnosti. Trvanlivosť zostala na vysokej úrovni.

Video v tomto článku zobrazuje proces montáže a inštalácie bimetalického radiátora.
