Bezpečnostná skupina pre vykurovanie: skúmajte zloženie

Čo by malo byť okrem kotla, potrubia a vykurovacích zariadení vybavené uzavretým vykurovacím systémom s núteným obehom? Aké sú funkcie bezpečnostnej skupiny v systéme vykurovania? Musíme sa oboznámiť so zoznamom zariadení, algoritmom podľa ich výberu a poradím inštalácie.

štruktúra

Takže je to dané: kúpili sme kotol na tuhé palivá pozostávajúci z kúrenia, výmenníka tepla a jednoduchého automatizačného systému, ktorý umožňuje znížiť tepelnú energiu pri prehriatí. Samozrejme budeme potrebovať radiátory a potrubia na rozvádzanie vody ohrievanej kotlom.

Čo iné je potrebné pre normálnu prevádzku obvodu?

1. Expanzná nádrž. Kompenzuje zvýšenie objemu chladiacej kvapaliny počas ohrevu. Voda je takmer nestlačiteľná; Nádrž je jednoducho vložená do gumového balónika v kovovom puzdre. So zvyšujúcim sa tlakom vo vykurovacom systéme sa táto lopata znižuje, čo umožňuje nádrži prijať prebytočnú chladiacu kvapalinu.

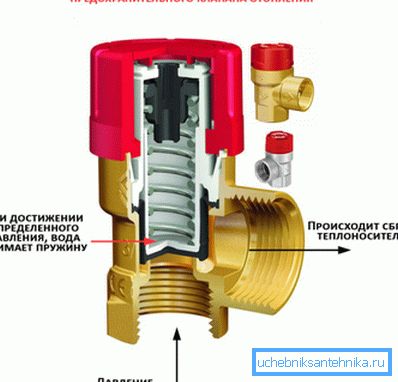

2. Poistný ventil. V prípade, že kapacita expanznej nádrže je nedostatočná, klesne prebytočná chladiaca kvapalina.

Mimochodom: ovládanie ventilu znamená buď varenie chladiacej kvapaliny, čo je neprijateľné, alebo nedostatočný objem expanznej nádrže. Namiesto nahradenia väčším zariadením môže byť v obvode inštalovaná prídavná nádrž; objemy niekoľkých kanystrov sa pridajú dohromady.

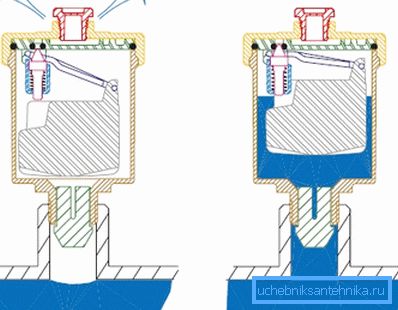

1. Automatický odvzdušňovač. Odstraňuje vzduchové zátky zo systému, ktoré môžu brániť cirkulácii chladiacej kvapaliny.

1. manometer (ako možnosť - termomanometer). Prístroj slúži na vizuálne sledovanie parametrov systému.

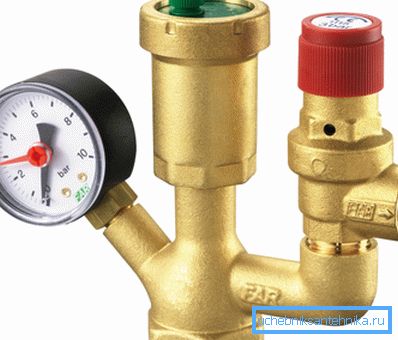

Posledné tri zariadenia sa často predávajú ako zostava v bežnom prípade a nazývajú sa bezpečnostnou skupinou. Spolu s expanznou nádržou sú navrhnuté tak, aby zabránili zničeniu kotla a vykurovacieho okruhu počas kolísania tlaku.

Okrem vyššie uvedeného je pre normálne fungovanie uzatvoreného systému potrebné:

• Vozdushniki (špecializované prvky ventilov, tzv. Mayevských žeriavov alebo bežné vodovodné kohútiky). Sú namontované v hornej zásuvke každého ohrievača umiestneného nad náplňou.
• Cirkulačné čerpadlo, ktoré zabezpečuje pohyb chladiacej kvapaliny v okruhu.
• Hrubý filter, ktorý zabraňuje poškodeniu obehového čerpadla, stupnice, piesku alebo iných cudzích telies, sa z nejakého dôvodu dostalo do okruhu.
• Voliteľne - ventily, škrtiace klapky a tepelné hlavice, ktoré umožňujú ovládať prevádzku vykurovacích zariadení a v prípade potreby ich úplne vypnúť jeden po druhom.

umiestnenia

Na akom mieste obrysu je lepšie umiestniť každý z uvedených prvkov pri montáži sami?

Aký je dôvod pre takéto inštalačné pokyny pre každý prvok?

Bezpečnostná skupina

Tlak v okruhu dosahuje jeho maximálne hodnoty len pri výstupe kotla: pri zahrievaní sa chladiaca kvapalina rozširuje. Hydraulické straty a postupné znižovanie teploty chladiva mierne znižujú tlak s odstupom od tepelného výmenníka.

Zariadenia, ktoré zaznamenávajú nadmerný tlak a výpary pary vznikajúce pri prehriatí, je logické umiestniť čo najbližšie k bodu maximálneho tlaku a pravdepodobného odparovania.

čerpadlo

Zvyčajne sa umiestňuje v bode s minimálnou teplotou. Dlhodobé vykurovanie nie je prínosom pre mechaniku cirkulačného čerpadla na vykurovanie. Ako by ste mohli odhadnúť, minimálna teplota chladiacej kvapaliny bude po prechode všetkých vykurovacích zariadení - pred kotlom.

filter

Jeho hlavnou funkciou je chrániť čerpadlo, ktoré v skutočnosti nezanecháva žiadnu špeciálnu voľbu. Filter je inštalovaný tak, aby zachytil akékoľvek nečistoty bezprostredne pred prechodom obežného kolesa.

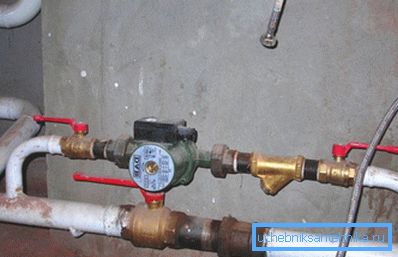

Užitočné: čerpadlo a filter sú zvyčajne vybavené uzatváracími ventilmi. Týmto spôsobom môžete vyčistiť jímku a odstrániť čerpadlo na opravu alebo údržbu s minimálnou stratou chladiacej kvapaliny.

Expanzná nádrž

Nádrž je umiestnená tam, kde je tok chladiaceho média čo najbližšie k laminárnemu nádrži. Čím je turbulencia menšia, tým menšie sú kolísanie tlaku v okruhu, tým je menšia šanca na spustenie falošného ventilu a stratu chladiacej kvapaliny.

Vortexy sú vytvorené na akomkoľvek ohybe, prechode priemeru, prvku uzatváracích ventilov a predovšetkým na obežnom kolesi čerpadla.

nastavenie

Pre dva prvky páskovania kotla - poistný ventil a expanzná nádoba - musíte zvoliť tlak a nabíjací tlak, resp.

Aké čísla by mali byť orientované?

• Poistný ventil je obvykle nastavený na 2,5 - 3 kgf / cm2.

• Nabíjací tlak nádrže by mal zodpovedať hydrostatickému tlaku v plne naplnenom obvode.

Tip: pretlak 1 kgf / cm2 môže zdvihnúť vodný stĺp o 10 metrov. Preto s maximálnou výškou uzatvoreného okruhu nad expanznou nádržou 5 metrov bude nabíjací tlak 0,5 kgf / cm2, 7 metrov - 0,7 kgf / cm2 atď.

Pomoc pri výbere

Expanzná nádrž

Pri nákupe expanznej nádrže sa odporúča vykonať presný výpočet s prihliadnutím na koeficient rozťažnosti zvolenej chladiacej kvapaliny, teplotnú deltu v pomere okruhu a účinnosti nádrže, ktorá sa zvyšuje s medzerou medzi nabíjacím tlakom a maximálnym pracovným tlakom.

Nadbytočná kapacita nádrže však nepoškodí a cena nádrží, ktoré sa odlišujú počtom rozstupov, sa značne líši. Zvyčajne sa preto nádrž jednoducho odoberie na úrovni 10% z celkového množstva chladiacej kvapaliny v systéme.

čerpadlo

Minimálny tlak 2 metre, ktorý je charakteristický pre modely s nižším výkonom čerpadiel, postačuje na to, aby správne vypočítaný systém pracoval v ľubovoľnej primeranej dĺžke okruhu. Výkon je zvolený tak, aby sa celý objem chladiacej kvapaliny otočil približne 3 krát za hodinu. Povedzme, že s celkovým objemom 500 litrov sa použije čerpadlo s objemom 1,5 m3 / hod.

záver

Dúfame, že naše odporúčania pomôžu čitateľovi pri výbere vykurovacieho zariadenia pre vlastný dom.

Priložené video mu poskytne ďalšie informácie. Veľa šťastia!
