Axonometria vykurovacieho systému: oboznámenie sa s

Čo to je - axonometria vykurovania? V tomto materiáli sa musíme vrátiť do školy a oboznámiť sa so zabudnutým termínom. Okrem toho sa pokúsime zistiť, ktoré pravidlá by malo nasledovať vypracovaním axonometrických diagramov pre vykurovacie systémy.

definícia

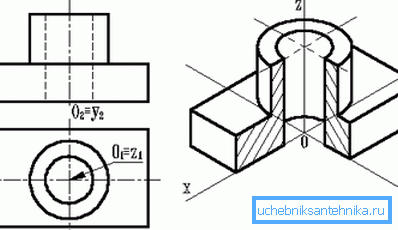

Termín axonometria pochádza z Grécka a pochádza z dvoch slov: osi a miery. Význam tohto pojmu je v grafickom zobrazení trojrozmerných objektov ich premietnutím do roviny.

Ako sa objekt premieta:

1. Je viazaná na tri osi súradníc.
2. Takto nazvaná rovina obrazu je vybratá, na ktorú má byť objekt premietaný.

Poznámka: žiadna súradnicová os by nemala byť rovnobežná s touto osou.

1. Všetky body objektu sú premietnuté do roviny.

Vzhľadom k tomu, že rovina obrazu nie je rovnobežná so žiadnou z osí súradníc, pozdĺž všetkých osí bude mať výčnelok odchýlky od skutočných rozmerov segmentov.

V závislosti od toho, ako sú deformácie rozdelené pozdĺž osí, môže sa nazývať axonometria:

• izometrickej. V tomto prípade je skreslenie na všetkých osiach rovnaké.

• dimetric. Rovnaké skreslenie pozdĺž dvoch osí.
• trimetrická - všetky deformácie majú rôzne významy.

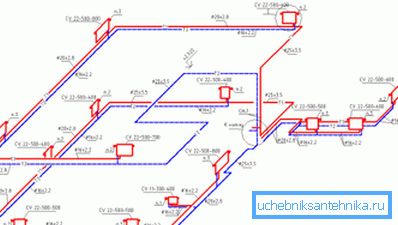

Axonometrická schéma vykurovacieho systému je len jeho projekciou v rovine, ktorá nie je rovnobežná so stenami budovy alebo jej podlahami. Projekcia označuje prvky systému a ich základné parametre.

Regulačné požiadavky

Sú vyčerpávajúco stanovené v norme GOST 21.602-2003, ktorá upravuje pravidlá vypracovania dokumentácie pre stavebné inžinierske systémy (vrátane vykurovania). Vyberme si z textu dokumentu hlavné body, ktoré priamo súvisia s našimi témami.

Všeobecné ustanovenia

Prvky vykurovacích systémov sa v rámci tejto schémy udeľuje označenie pozostávajúce z označenia a sériového čísla. Aké označenia sa používajú?

Pre niektoré grafické symboly dokument odkazuje na súvisiacu GOST:

• Potrubia by mali byť označené podľa GOST 21.206 - 93.

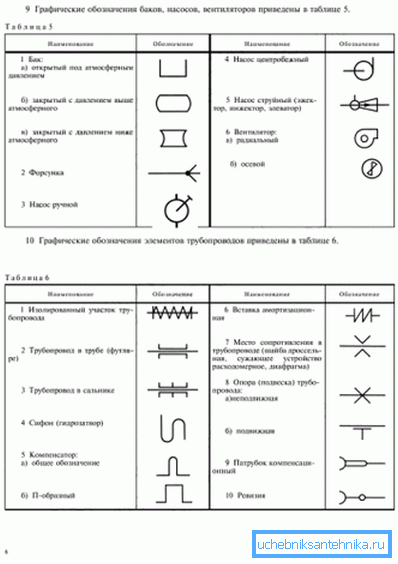

• Označenia spätných ventilov, tlmiviek, uzáverov, radiátorov atď. možno nájsť v GOST 21.205-93.

Navyše, medzi všeobecnými ustanoveniami existuje niekoľko ďalších požiadaviek na výkresy.

• Značky výšky sú vyznačené na predlžovacích či obrysových prvkoch.
• Schéma axonometrického ohrevu sa môže vykonať v mierke 1:50, 1: 100 a 1: 200.

Zoznam určených zariadení a parametrov

Na schéme zloženej z vlastných rúk je potrebné uviesť nasledujúce:

1. Potrubia s priemerom.
2. Tepelná izolácia potrubných profilov. Je zobrazená graficky.
3. Hladiny osí všetkých potrubí sú relatívne nulové.

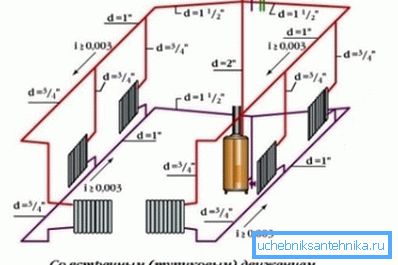

4. Fľaše na fľašovanie (samozrejme tam, kde sú potrebné - v gravitačných systémoch a domoch hornej fľaše).

1. Ak existujú medzery v horizontálnych častiach fľaškovania - veľkosti sekcií.
2. Podpery, dilatačné škáry a závesy.

Dôležitý bod: v tomto prípade sa obrázok dodáva s odkladacím regálom, nad ktorým je uvedený typ prvku. Pod policou by sa malo uviesť zodpovedajúce prvok dokumentu.

1. Uzavieracie ventily. V takomto prípade sa používa polica na prípravu jedla, nad ktorou je vyznačený typ a priemer (DN) výstuže. Nižšie je označenie prvku v katalógu.
2. Stúpače a plánovače (vodorovné úseky) so značkami.
3. Radiátory, konvektory a iné vykurovacie zariadenia.

Je povinné uviesť ich typ a základné parametre:

• Počet sekcií sekcionálneho radiátora.
• Počet úsekov (potrubí) registra a ich dĺžka.
• Počet a dĺžka rebrovaných trubíc.
• Pre ostatné vykurovacie zariadenia - ich typ.

1. Označenie zariadení (kotly, pece s výmenníkmi tepla, tepelné čerpadlá, výťahové zostavy, obehové čerpadlá na vykurovanie atď.).
2. Zabudované zariadenia (olejové poháre na reguláciu teploty a vývody na inštaláciu regulačných ventilov, ktoré umožňujú merať tlak).
3. Nástroje pre meranie parametrov systému a meranie tepla.

Zaujímavé: GOST umožňuje viacpodlažné budovy, aby vypracovali podrobný plán iba pre podzemnú časť budovy. V tomto prípade sa rozmiestnenie rozvodov stúpačiek a prípadne schéma zapojenia v podkroví vykonáva samostatne. Pokyn súvisí s nadmernou zložitosťou axonometrickej projekcie všetkých komunikácií, napríklad v 16-poschodovej budove.

špecifikácia

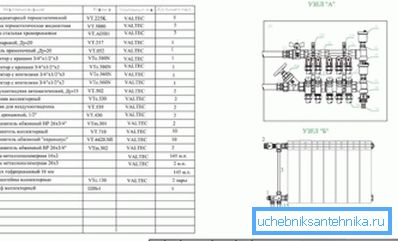

Norma stanovuje množstvo požiadaviek nielen na samotné výkresy, ale aj na ich špecifikácie.

Prvky uvedené v špecifikáciách by sa mali v nich uviesť v nasledujúcom poradí:

1. Vykurovacie zariadenia (kotly, radiátory atď.).
2. Uzavieracie a regulačné ventily (ventily, uzávery, tlmivky, spätné ventily).
3. Ďalšie prvky vykurovacích systémov (bahno, odvzdušňovacie otvory).
4. Zabudované konštrukcie (olejové sklá a vetvy pre regulačné ventily).

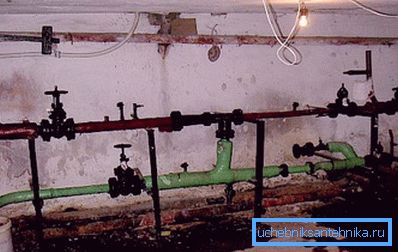

Je to zvedavé: v reálnych podmienkach sa teplomery a manometre sami nenachádzajú v zabudovaných štruktúrach. Cena zariadení je dostatočne veľká; v podmienkach bezpečného zatvárania suterénov bytových domov, kde je rozumnejšie demontovať po meraniach.

1. Potrubia (stáčanie, stúpačky, vložka).
2. Tepelná izolácia.

Potrubie sa zadávajú do špecifikácie pre každý priemer (spravidla - na zväčšenie diaľkového ovládača). V špecifikácii nie sú uvedené rôzne ohyby, príruby, kríže na zváranie a skrutky.

záver

Dúfame, že odporúčania a normatívne referencie, ktoré sme uviedli, pomôžu čitateľovi pri zostavovaní a čítaní výkresov (pozrite tiež článok Self-Flowing Heating System: Vlastnosti zariadenia).

Ako vždy, priložené video ponúka ďalšie informácie. Veľa šťastia!
