Aký je základ pre systém ohrevu vody v súkromnom dome?

Veľká časť mestských obyvateľov by nevadilo, keby v krátkom čase žili v prírode, ale len v komfortných podmienkach. Ústredné vykurovanie, zásobovanie studenou a teplou vodou pevne vstúpili do svojho životného štýlu a veľmi málo ľudí súhlasí s jej zmenou. Pri stavbe vidieckeho domu je preto venovaná mimoriadna pozornosť, navyše bez normálneho vykurovania nie je možné žiť na vidieku po celý rok. Dnes sa pozrieme na vykurovanie chaty pomocou vodného okruhu.

Vlastnosti usporiadania vykurovacieho systému

Z článku sa dozviete, čo je potrebné pre toto, ako aj schémy jeho pokladania. Ak máte samostatné ohrev vody, dávajte pozor na rozdiely v širšom výberu zdroja tepla - kotol, ktorý môže byť nielen plyn, ale aj tuhé palivo, pracuje na nafte alebo elektrickej energii a tiež je vyrobený z tehál a ocele vlastnými rukami liatina).

V druhom prípade ide o konvenčné vykurovanie alebo kachle s tepelným výmenníkom integrovaným do pece. Teda cena za vytvorenie ohrevu vody mimo mesta môže byť výrazne nižšia ako v mestskom byte.

Počas dlhej existencie schéma prešla dostatočnými transformáciami, aby si každý mohol vybrať ten, ktorý najlepšie vyhovuje domu. Zostáva len jedna vec - tento systém stále prevyšuje zvyšok z hľadiska ceny a kvality.

Postupnosť činností pri výbere zariadenia

Výber kotla

"Srdcom" každého vodného vykurovacieho systému je generátor tepelnej energie. Často kotol je priemyselný dizajn, ale môže byť tiež vyrobený nezávisle od tehál a kovu.

Výber zariadenia závisí od mnohých faktorov, vrátane vašich osobných preferencií, funkcií regiónu, ale je lepšie to urobiť na základe dostupnosti paliva.

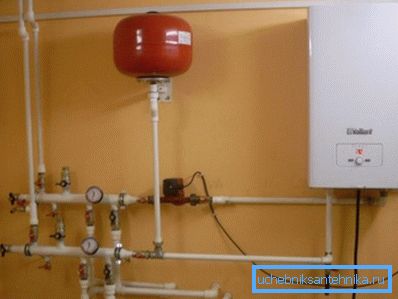

1. V schéme vykurovania domu pomocou vody sa používajú rôzne typy kotlov - plynové, tuhé palivá, prístroje na kvapalné palivá a elektrické možnosti. V našej krajine sa prvé dve považujú za najobľúbenejšie, pretože pracujú na najlacnejšom a lacnejšom palive, ktoré možno nájsť vo všetkých regiónoch.

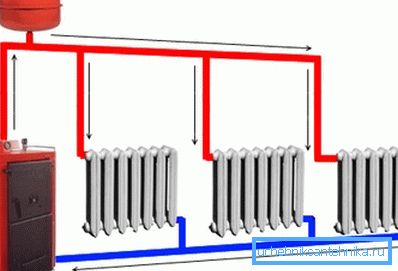

1. Ako bolo uvedené vyššie, nahradenie priemyselného kotla pomôže iným položkám, ktoré sa dajú vložiť do mierne upravenej tehlovej pece. Sú to registre, rôzne cievky, ako aj vložené duté časti. V tomto prípade vlastníci dostávajú kombinovaný systém vykurovania pre dom, ktorý je pozoruhodný svojimi nízkymi nákladmi, jednoduchosťou a zvýšenou efektivitou.

Tip: postupujte podľa pokynov výrobcu zariadenia, pretože nie je podstatný rozdiel v inštalácii vykurovacieho zariadenia podľa typu kotla.

1. Vďaka univerzálnosti vodného vykurovacieho systému je možné inštalovať paralelne niekoľko generátorov tepelnej energie v dome. To umožní znížiť riziká a dosiahnuť maximálny výkon, čím sa obvod stane úplne samostatným, aby sa v kritickom momente nezanechal teplo.

Tip: Pri pripájaní kotlov paralelne predpokladajte inštaláciu automatizačného systému, ktorý zabezpečí prepínanie medzi zariadeniami v prípade zastavenia toku akéhokoľvek paliva.

Nižšie uvažujeme o typoch cirkulácie chladiacej kvapaliny, ktoré môžu byť použité v takomto vykurovacom systéme pre obydlie.

Schéma budúceho systému

Prirodzený obeh

Najvhodnejší a najjednoduchší spôsob dosiahnutia domáceho vykurovania pomocou vodného okruhu. Vykonáva sa nezávisle s minimálnymi výdavkami včas a finančnými nákladmi. Príručka neposkytuje komplexnú prácu týkajúcu sa návrhu a inštalácie systému, v tomto prípade sa používajú len dostupné materiály a komponenty.

Princíp fungovania vykurovania s prirodzenou cirkuláciou je jednoduchý:

1. Voda ohrievaná v kotli stúpa cez potrubie kvôli rozdielom v teplotných rozdieloch.

1. Začína postupne spadnúť do všetkých radiátorov nainštalovaných po obvode domu a chladí sa.

1. Chladená chladiaca kvapalina cez potrubia sa vracia do generátora tepelnej energie.

Cirkulácia vody sa teda uskutočňuje bez použitia dodatočného vybavenia. Všetko sa deje prirodzeným spôsobom vďaka fyzickým procesom.

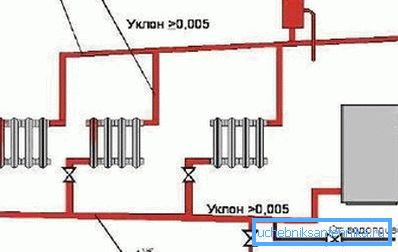

Tip: pri inštalácii vykurovania s prirodzenou cirkuláciou je potrebné zabezpečiť hlavné potrubia rýchlosťou 3-5? na 1 rm, približne 10 mm. V opačnom prípade sa účinnosť systému značne zníži, čo spôsobí vysoké náklady na pohonné hmoty.

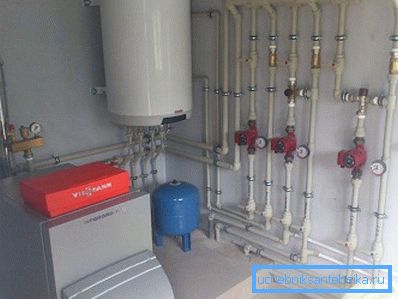

1. Zapojenie môže byť vyrobené z kovových alebo polypropylénových rúrok s požadovaným priemerom, ktoré sú ovplyvnené charakteristikami kotla a batérií. Predpokladom je zníženie ich prierezov v smere posledného radiátora. Je ľahšie pracovať s plastovými rúrkami, preto sa zvyšuje rýchlosť inštalácie.

1. Potrubie, cez ktoré sa voda ohrievaná v kotle vchádza do systému, musí byť inštalovaná s maximálnym skreslením voči batériám.

1. Aby sa zvýšil účinok cirkulácie chladiacej kvapaliny, vložte zdroj tepla čo najnižšie v porovnaní s radiátormi. Preto odporúčame inštalovať kotol v suteréne alebo suteréne.

1. Integrálnou súčasťou systému - expanznej nádoby. Musí byť inštalovaný v najvyššom bode schémy, napríklad v podkroví, kde by mal byť dobre izolovaný. Tepelná izolácia môže byť ľubovoľná, hlavná je, že by mala kľudne prenášať teploty na 90 ° С.

Tip: pri použití čerpacích zásobníkov je potrebná inštalácia dodatočného vybavenia, ktoré nevyhnutne zahŕňa bezpečnostné a vzduchové ventily a tlakomery.

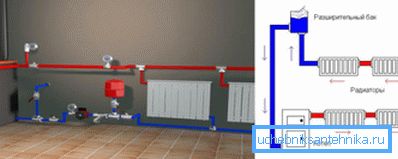

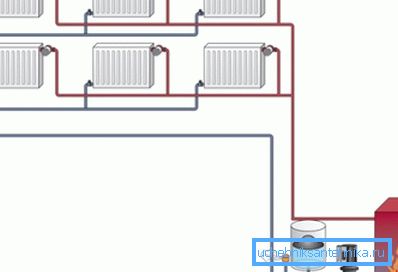

Nútený obeh

Ďalším spôsobom zabezpečenia vykurovania vidieckej chatky je inštalácia ohrevu vody pomocou obehového čerpadla, ktoré je jeho hlavným charakteristickým znakom. Umožňuje dosiahnuť efektívnejšie a kvalitnejšie čerpanie vody v systéme a zabezpečiť jeho dodanie na najdlhšie a najvyššie miesta stavby bez straty tepelnej energie. Napríklad, táto schéma sa ukazuje dobre pre dvoj a trojposchodové chaty.

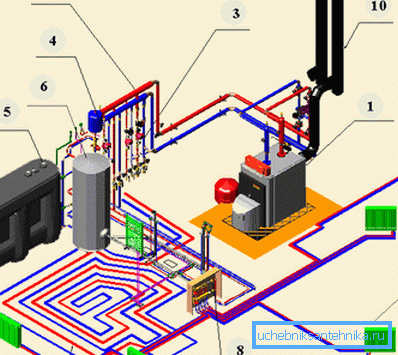

V tomto prípade nie je nutné vydržať sklon potrubia. Účinnosť tohto vykurovacieho systému je o 20-30% vyššia ako metóda prirodzeného obehu.

V systéme sily sú expanzné nádrže nahradené zásobníkmi na čerpanie. Preto bude potrebné inštalovať špeciálne ventily na zaistenie bezpečnej prevádzky, pretože tlak v radiátoroch a rúrach sa môže zvýšiť na 1,5-2 bar. Predtým si zakúpte vzduchové a bezpečnostné ventily, manometre, aby ste mohli ovládať chladiacu kvapalinu.

Tip: Inštalujte uzatváracie ventily na oboch stranách obehového čerpadla, aby ste mohli vymeniť alebo opraviť zariadenie bez vypustenia chladiacej kvapaliny.

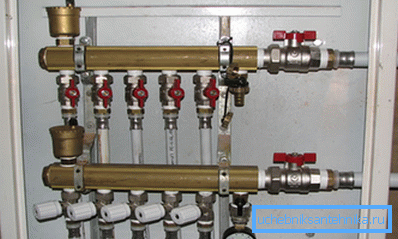

Usporiadanie potrubia

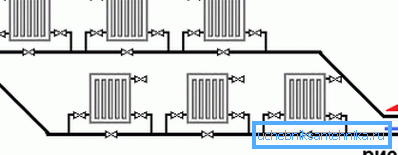

Existuje niekoľko typov usporiadania potrubí, zamerajte sa na tie hlavné:

Výhody ohrevu vody

Napriek vzniku alternatívnych vykurovacích systémov pre chaty - vzduch alebo infračervené, voda stále drží prvú pozíciu.

Pozrime sa podrobnejšie na to, prečo sa to stane:

1. Inštalačné práce na inštalácii domáceho vykurovania sa môžu vykonávať v akejkoľvek fáze výstavby. Napríklad aj v dokončenej chatke na inštaláciu to nepredstavuje žiadne špeciálne problémy.

1. Ako chladiaca kvapalina má voda vynikajúce vlastnosti. Má vysokú tepelnú vodivosť, nízke náklady a dostupnosť a ak pridáva aj parameter, ako je tepelná kapacita, všetky otázky o ňom zmiznú. Jediné, čo treba zvážiť, je, že v zime nie je možné ponechať vodu v systéme, ak sa nepoužije. Pri zmrazení sa rozšíri a zničí. Stačí, aby ste ho skomplikovali včas, a pred spustením systému znovu naplňte systém.

1. Na chladenie môže byť použitý akýkoľvek druh paliva.

1. Existuje široký výber možností potrubia pre ohrev vody. Určitý typ je zvolený s ohľadom na množstvo parametrov - od priestoru vykurovaného bývania až po finančné možnosti zákazníka.

1. Široká škála zariadení na vytvorenie vykurovacej chaty.

1. Rýchle a pomerne presné nastavenie teploty vzduchu v každej miestnosti v dome. Zabezpečuje sa inštalácia špeciálneho zariadenia, ktoré umožňuje kontrolu chladiacej kvapaliny.

záver

Musí byť úprimne povedané, že dnes ešte neprichádzajú s cenovo dostupnejšou alebo účinnejšou alternatívou k ohrevu vody doma. Výrobcovia vykurovacích zariadení každý rok ponúkajú spotrebiteľom vylepšené modely svojich kotlov, radiátorov a potrubí, zvyšujú účinnosť systému a niekoľkokrát znižujú prevádzkové náklady.

Videá v článku vám pomôžu nájsť ďalšie informácie o tejto téme.
