Ako zabezpečiť ohrev vody v krajine sami

Pri stavbe vidieckych domčekov sa spravidla používajú kamenné kachle na spaľovanie dreva. Avšak v priebehu času domy "zarastené" s rozšírením, alebo sa jednoducho ukáže, že pec nestačí na úplné vykurovanie domu, v dôsledku čoho je potrebné inštalovať vodný okruh. Preto sa v tomto článku pozrieme, ako v takýchto prípadoch vybaviť ohrev vody v krajine vlastnými rukami.

Všeobecné informácie

Na vybavenie ohrevu vody v krajine nie je nutné získať kotol, pretože sa nachádza rúra, ktorá sa líši od kotla iba v prípade, že nie je k dispozícii výmenník tepla. V súlade s tým je pri usporiadaní ohrevu vody potrebné iba doplniť tento chýbajúci prvok.

Samozrejme, okrem kachlí s ohrevom vody budete potrebovať potrubia, radiátory a niektoré ďalšie vykurovacie prvky. Vo všeobecnosti, vybaviť taký systém pod mocou každého majstra domova, ako uvidíme nižšie.

Vykurovacie zariadenie

Výmenník tepla

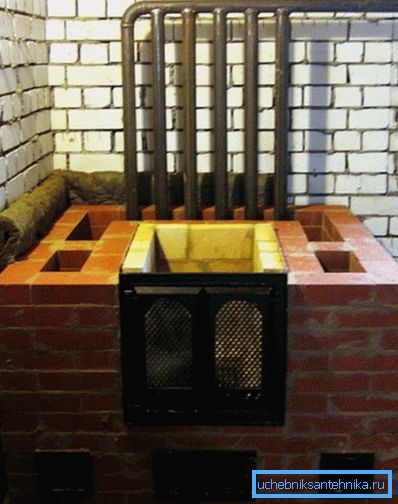

Je potrebné začať pracovať s výkonom výmenníka tepla. Toto zariadenie je kovová konštrukcia, zváraná, zvyčajne z rúr.

Táto časť je inštalovaná v peci alebo za pecou, ​​na samom začiatku komína. Druhá možnosť je výhodnejšia, pretože účinnosť pece pre dacha s ohrevom vody sa v tomto prípade zvyšuje.

Najčastejšie pri výrobe výmenníka tepla používali rúrky bežnej čiernej ocele, kvôli ich nízkym nákladom. Zariadenie však bude oveľa odolnejšie, ak sa na tieto účely použije tepelne odolná nehrdzavejúca oceľ. V tomto prípade sa však cena výrobku podstatne zvýši.

Tvar a veľkosť výmenníka tepla závisí od konštrukcie pece a presnejšie z pece. Môže to byť v tvare g alebo dokonca plochá nádrž s objemom 20-30 litrov, cievka, valcová nádrž atď.

Jediná vec pri navrhovaní tejto časti je zohľadniť nasledujúce body:

• Čím väčší je rozdiel medzi vstupom a výstupom, tým lepšie.
• Účinnosť vykurovania závisí od oblasti výmenníka tepla - čím je väčší, tým väčší výkon.
• Konštrukcia by mala byť navrhnutá tak, aby nebránila plneniu paliva a nezasahovala do spaľovacieho procesu.

Venujte pozornosť! Pre inštaláciu výmenníka tepla budete musieť čiastočne rozobrať pec. Túto operáciu vykonajte opatrne, aby ste predišli problémom pri montáži.

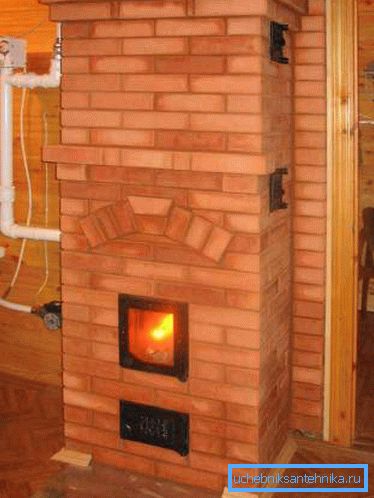

Treba poznamenať, že správne vyrábané vykurovacie pece pre chatové domy s vodným okruhom sú takmer rovnako účinné ako vykurovacie kotly.

Tip! Ako výmenník tepla môžete použiť liatinovú batériu. Je pravda, že pri inštalácii musí byť ohnisko dostatočne veľkej hlasitosti.

Usporiadanie systému

Po inštalácii výmenníka tepla môžeme predpokladať, že polovica práce je vykonaná. Zostáva len dokončenie inštalácie samotného systému. Keďže odpojenie elektrickej energie vo vidieckych oblastiach nie je nezvyčajné, ale dokonca aj pravidelnosť, najlepšou možnosťou je gravitačný systém, t. J. s prirodzenou cirkuláciou nosiča tepla.

Tip! Rúry sú najlepšie použiť polypropylén, pretože sú nízke náklady a trvanlivosť. Jediná vec pre ich inštaláciu bude vyžadovať špeciálnu spájkovačku, ktorú je možné prenajať.

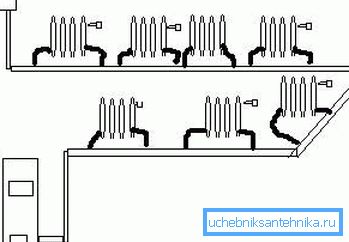

Pred vykurovaním by ste mali pripraviť projekt. Pri prirodzenej cirkulácii sa používa jednorúrkový obvod. V tomto prípade sú vstupy a výstupy radiátorov pripojené k jednej rúre, všetky batérie sú zapojené do série.

Jednorúrkové ohrievanie vody dacha znamená prítomnosť podpornej nádrže, ktorá je pripojená k výmenníku tepla a je umiestnená čo najvyššie.

Vo všeobecnosti je takáto schéma nasledovná:

• Z okruhu tanku preteká a prechádza cez všetky miestnosti konštrukcie. Okrem toho musí mať potrubie konštantný sklon, ktorý je potrebný pre prirodzenú cirkuláciu chladiacej kvapaliny.
• Radiátory sú pripojené k okruhu na miestach vyznačených na diagrame.. Je žiaduce, aby každá batéria mala obtok a ventily. To vám umožní nastaviť úroveň vykurovacích telies.
• Po prechádzaní po dome sa obrys vráti do pece a je pripojený na vstup výmenníka tepla.

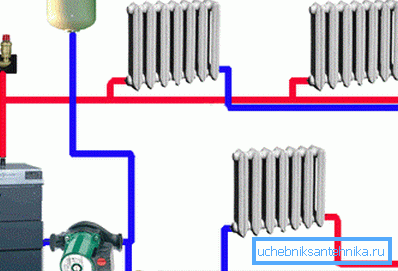

Treba povedať, že takáto schéma je neúčinná vo veľkých domoch, kde je vhodnejšie použiť dvojkotúčový systém. Avšak v tomto prípade budete potrebovať obehové čerpadlo, ktoré vám poskytne potrebný tlak. Okrem toho cena tohto vykurovania bude vyššia, pretože vyžaduje takmer dvakrát toľko potrubí.

Význam tejto schémy spočíva v tom, že vstupy chladiča sú pripojené k jednej rúrke a výstup na druhý. V tejto súvislosti je možné uskutočňovať postupne aj paralelne. Toto riešenie umožňuje rovnomerné zahrievanie batérií.

Tip! Ak sa do 100 dielov vody, ktorá slúži ako nosič tepla, pridá 40 dielov soli, potom jeho teplota mrazenia klesne na -20 stupňov.

Základným prvkom vykurovacieho systému je expanzná nádrž, ktorá je určená na kompenzáciu tepelnej rozťažnosti chladiacej kvapaliny v systéme. Typicky je tento prvok inštalovaný v blízkosti cirkulačného čerpadla.

Tu, v skutočnosti, celý pokyn na usporiadanie vykurovania v dedine.

záver

Usporiadať ohrev vody, aby si vlastné ruky, je celkom jednoduché. Najdôležitejšie je v tomto prípade vytvoriť vhodný výmenník tepla a umiestniť ho správne. V opačnom prípade sa práce neodlišujú od inštalácie bežného vykurovacieho systému.

Z videa v tomto článku môžete získať viac informácií o tejto téme.
