Ako vyrobiť tepelné čerpadlo

Jedinou nevýhodou priemyselných tepelných čerpadiel sú ich vysoké náklady. Preto väčšina používateľov dáva prednosť vytváraniu týchto zariadení na vlastnú päsť. Povieme o tom.

Princíp činnosti

Existuje niekoľko spôsobov, ako generovať teplo pomocou cyklu Carnot. Poskytuje zvýšenie teploty chladiacej kvapaliny počas jej ostrej kompresie. Rovnakým princípom, ale s opačným účinkom, fungujú mnohé klimatické kompresorové zariadenia (napríklad klimatizátory a chladničky). Hlavný pracovný cyklus sa realizuje v pracovných komorách týchto jednotiek a navrhuje opačný efekt - chladenie chladiaceho média v dôsledku jeho výrazného rozšírenia.

Jedným z dostupných spôsobov výroby vlastných tepelných čerpadiel je preto použitie funkčných jednotiek, ktoré sú súčasťou typického klimatického vybavenia. Pri výrobe čerpadla z chladničky vykonáva jeho kondenzátor a výparník funkciu výmenníkov tepla, ktoré odoberajú tepelnú energiu z prostredia a smerujú ju do vykurovacieho média.

Postup montáže

Poradie výroby tepelného čerpadla z hotových funkčných celkov:

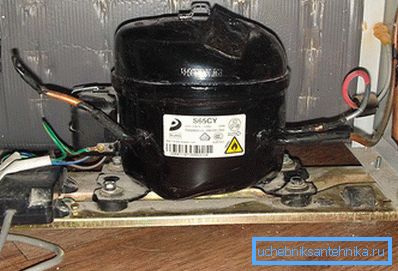

1. Príprava kompresorovej časti tepelného čerpadla pomocou vhodnej zostavy z konvenčnej chladničky alebo klimatizačného zariadenia. (Toto zariadenie by malo byť namontované pomocou "mäkkého" zavesenia na konzoly umiestnené na stenu pracovnej miestnosti na vhodnom mieste).
2. Výroba kondenzátorov. Budete potrebovať špeciálnu nádrž (najlepšie zo "nehrdzavejúcej ocele") s objemom približne 100 litrov, do ktorej je namontovaná cievka. (Ako cievka sa môže použiť stará medená trubica zo staršej chladničky).
3. Bezprostredne pred tepelným čerpadlom sa hotová nádrž prerezá pozdĺž pozdĺžnej osi na dve rovnaké časti. Po inštalácii a zaistení cievky v tele jednej z polovice sú časti nádrže navzájom zvarené a vytvárajú uzavretý kontajner. (Pri zváraní výrobkov z nehrdzavejúcej ocele je potrebné použiť elektródy určené na prácu s týmto kovom).
4. Po dokončení zostavy kondenzátora sa vytvorí ďalšia povinná jednotka čerpadla a výparníka. Budete potrebovať plastovú hermetickú kapacitu 70-80 litrov. Je potrebné vložiť cievku rúrky? palcov. Na koncoch tejto trubice je potrebné pripraviť závitovú šnúru, ktorá zabezpečuje pripojenie na cievku zodpovedajúcich potrubí (ako to možno použiť bežné vodné potrubia). Po montáži je výparník tiež pripevnený k stene pomocou držiakov požadovanej veľkosti.

Pre konečnú montáž celého systému ako celku vrátane zvárania medených rúr a vstrekovania tepelného nosiča (freónu) do nádrží sa odporúča pozvať špecialistu. Pokus o prevádzku s chladiarenskými zariadeniami môže mať za následok poruchu až po zranenie.

Po ukončení montáže hlavnej časti tepelného systému pokračujeme v pripojení zariadení na príjem a distribúciu tepla (výmenník tepla a vykurovacie články).

Vlastnosti pripojenia externých zariadení

Tóny spojovacích zariadení na zber a distribúciu tepla:

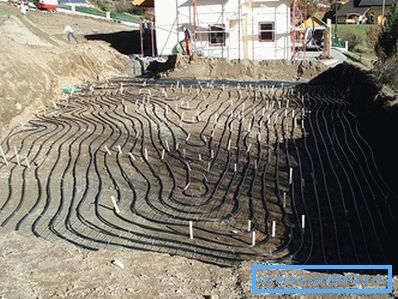

1. Výmenník tepla v pôde je vhodný na umiestnenie na slnečnej strane miesta. To vám umožní využívať energiu slnka ako ďalší zdroj tepla.
2. Chladivo v kompresore by malo byť nahradené takzvaným "roztokom" obsahujúcim freón a vodu. Tým sa zvyšuje účinnosť tepelného systému.
3. Namiesto konvenčných radiátorov na vykurovanie domu sa odporúča používať zariadenia s nižším výkonom, ktoré nemajú efektívnu účinnosť ako tradičné systémy (napríklad "teplá podlaha").
4. Spojovacie potrubia by mali byť položené tak, aby tepelné straty v týchto oblastiach boli minimálne. V prípade potreby bude možné dodatočnú izoláciu.

V horúcich dňoch (s efektívnym vetraním v dome) môže byť tepelné čerpadlo použité pre pasívnu klimatizáciu.

Všetky jemnosti postupov na pripojenie externých zariadení nájdete v nasledujúcom videu, ktoré sú uverejnené v jednom z nižšie uvedených zdrojov.

video

Toto video obsahuje podrobnosti o funkciách tepelných čerpadiel:

Toto video je o vlastnom tepelnom čerpadle vzduch-voda na vykurovanie alebo horúcu vodu:
