Ako vypočítať vykurovanie v dome bez pomoci

V modernom svete sú často vykurovacie systémy usporiadané samotnými majiteľmi s vlastnými rukami, aby nečerpali ďalšie peniaze. Avšak v predbežnej fáze je potrebné vykonať správny výpočet vykurovania domu, potom zimné mrazy nebude tak zlé. Ak sa vykonajú výpočty s veľkou chybou, nie je možné dosiahnuť maximálnu účinnosť pri zaistení obydlia teplom.

Stanovenie tepelnej energie

Ak chcete zistiť požadované parametre vykurovacieho systému budovy, je potrebné použiť špeciálny vzorec: Qt = V *? T * K / 860, kde Qt je požadovaný tepelný výkon, V je objem budovy, T je teplotný rozdiel, K je indikátor tepelnej straty. Výsledný produkt uvedených údajov je rozdelený na 860, aby sa výsledok preložil v kW / h.

Objem vyhrievaného predmetu

Pri výpočte vykurovacieho systému doma je najdôležitejším parametrom jeho objemová kapacita, tj priestor na vyhrievanie. Ďalej sa navrhuje vykonať výpočty budovy 68 s podkrovím.

Výška stropu je 3 m a vzdialenosť od spodnej časti konštrukcie k hrebeňu je 5 m.

1. Najskôr sa určí objem prvého poschodia, pri ktorom sa šírka vynásobí dĺžkou a získaný výsledok sa navyše vynásobí výškou. Ukáže sa takýto príklad: 6 * 8 * 3 = 144 cu. m.
2. Ďalej sa vypočítava kubická kapacita celého podkrovia.. V tomto prípade sa rozdelenie pridalo k vyššie uvedeným operáciám, pretože štítky majú trojuholníkový tvar. Vychádza z toho: 6 * 8 * 5/2 = 120 cu. m.
3. Ak chcete získať konečný objem, je potrebné jednoducho pridať výsledky získané v predchádzajúcich odsekoch.. V dôsledku toho bude možné určiť priestor, ktorý sa bude ohrievať: 144 + 120 = 264 cu. m.

POZOR! V tejto situácii boli výpočty zvážené pre objekt jednoduchého formulára. Ak je budova založená na zložitých tvaroch, je lepšie rozdeliť ich na jednoduchšie časti.

Teplotný rozdiel

Indikátory teplomeru vo vnútri aj vonku budú veľmi odlišné. Hlavnou úlohou je určiť rozdiel medzi teplotou vzduchu v interiéri a vonkajšom vzduchu v zime. Tento parameter môžete určiť, ak odčítate viac z najmenšieho čísla.

Pri výpočtoch je potrebné zamerať sa na úroveň pohodlia, ktorú chcete získať z tepelnej inštalácie. Obvykle pre obytné budovy je normálna teplota vzduchu 18-20 stupňov. Toto číslo sa však môže mierne líšiť v závislosti od preferencií vlastníkov.

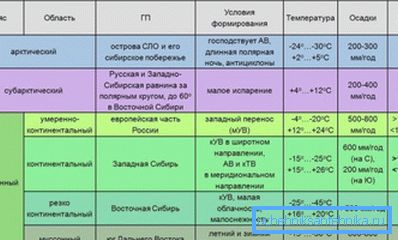

Teplota vonkajšieho vzduchu sa dá určiť nezávisle, ale v bežných prípadoch sa používa špeciálna tabuľka, ktorá odráža priemerné ukazovatele veľkých miest.

Dopĺňať! Podrobnejšie informácie o klimatických podmienkach konkrétnej oblasti sa odrážajú v dokumentácii SNiP 23-01-99. Všetky parametre sú prezentované vo forme schematických máp a špeciálnych tabuliek.

Výpočet rozdielu medzi teplotou vonkajšieho prostredia a vnútorným priestorom by mal byť analyzovaný konkrétnym príkladom. Ak sa v dome nachádzajúcom sa v regióne Moskve indikátor 20 stupňov považuje za optimálny, potom je potrebné vykonať tieto výpočty: -28-20 = -48. Tak sa podarilo získať rozdiel. Tento parameter sa nahradí základným vzorcom bez mínusu.

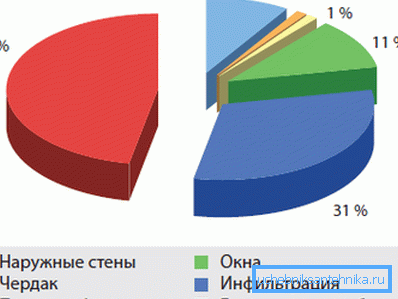

Koeficient tepelnej straty

V našom prípade bude tento ukazovateľ približný, aby sa nepoužili komplexné výpočty. Koeficient závisí od typu budovy, ako aj od izolačných vlastností.

Nižšie sú uvedené základné hodnoty, ktoré je možné nahradiť do vzorca.

• Od 0,6 do 0,9 - indikátor pre objekty s vysokou úrovňou tepelnej izolácie zo všetkých strán. To znamená, že podlahy, strecha, steny sú naviac izolované a okenné otvory sú vybavené dvojitými oknami.
• Od 1 do 1,9 - hodnoty v tomto rozsahu sú vhodné pre budovy s priemernou úrovňou tepelnej izolácie. Patria medzi ne budovy s dvojitou murivo a objekty postavené z dreva 150150 mm.
• Od 2 do 2,9 - koeficient je vhodný pre zjednodušené konštrukcie s ľahkou izoláciou. Budova môže byť pridelená do tejto kategórie, ak má jednu murivo alebo je postavená z tyče 100 100 mm.
• Od 3 do 4 - indikátor sa používa len pre ľahké konštrukcie, ako sú kovové kontajnery, rámové konštrukcie s jednou kostrou a iné podobné štruktúry.

Príklad! Pri výpočte vykurovania vidieckeho domu, ktorý je vyrobený zo stropu 150 x 150 mm a má dvojité zasklenie, musíte nahradiť jednotku. Ak je veľa okien, môže sa hodnota zvýšiť na 1,5.

Nahradenie výsledkov

Po preskúmaní základných parametrov použitých vo vzorci môžete prejsť priamo na výpočty. Vypočíta sa štruktúra, ktorej objem je uvedený vyššie.

Jeho úroveň izolácie je veľmi vysoká a je v moskovskom regióne. Z toho vyplýva: 264 * 48 * 1/860 - 15 kW / hod.

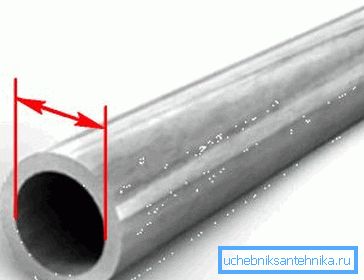

Vhodný priemer potrubia

Pre správne fungovanie vykurovacieho systému je potrebné správne určiť priemery vodivých prvkov, inak aj pri vysokom výkone domáceho kotla na vykurovanie domu nebude možné dosiahnuť dobré výsledky.

Pri výpočtoch sa používa nasledujúci vzorec: D = v354 * (0,86 * Q /? T) / V, kde Q je tepelné zaťaženie, T je teplotný rozdiel na vstupe a výstupe kotla, V je rýchlosť chladiacej kvapaliny.

Tepelné zaťaženie

V počiatočnom štádiu tento parameter zodpovedá indexom výkonu, avšak s rozvetvením potrubí sa hodnota môže zmeniť. Vo väčšine súkromných domov sú však prvky spojené do série, preto sa znižovanie prierezu zvyčajne neuskutočňuje. Ak sú rúrky systému oddelené, potom celkový výsledok by mal byť vydelený počtom pobočiek.

Teplotný rozdiel

V tomto prípade sa indikátory merajú na vstupe a výstupe. Po určení dvoch parametrov sa menšia hodnota odpočíta od väčšieho počtu. Napríklad, ak je na výstupe kotla teplota 95 stupňov a na spätnom vstupe - 65, potom sa tento rozdiel vypočíta nasledovne: 95-65 = 30 stupňov.

Rýchlosť chladiva

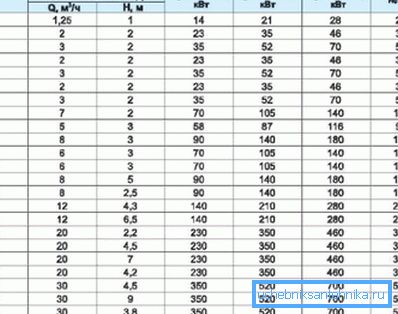

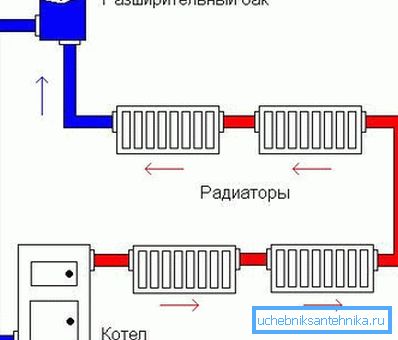

Cirkulácia teplej vody v systéme môže nastať kvôli teplotnému rozdielu a pomocou špeciálneho čerpadla, ale rýchlosť by mala byť v rozsahu 0,8-1,5 m / s.

Ak dôjde k prekročeniu hodnôt, v potrubiach môže dôjsť k hluku, čo nepriaznivo ovplyvňuje životné podmienky. Príliš nízka rýchlosť môže spôsobiť zablokovanie vzduchu.

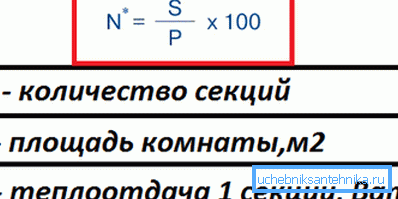

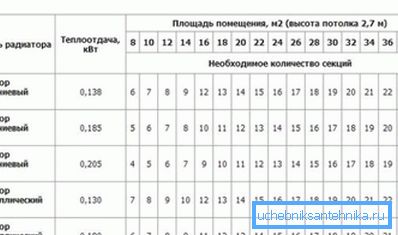

Počet sekcií chladiča

Skôr presné výpočty sa dosahujú pri zohľadnení objemu vykurovanej miestnosti. Po prvé sa stanoví celková spotreba tepla, po čom sa vypočíta počet úsekov. Výsledok môže byť rozdelený na samostatné časti, ak máte v pláne inštalovať niekoľko batérií do rôznych častí miestnosti.

Nasledujú špecifické výpočty pre miestnosť s rozmermi 35 metrov a výšku stropu 270 cm.

Takáto inštrukcia umožňuje dosiahnuť dosť presné výsledky.

1. Najprv musíte poznať objem miestnosti, pre ktorú sa násobia hlavné parametre - dĺžka, šírka a výška. V dôsledku toho by mal byť približne nasledujúci príklad: 3 * 5 * 2.7 = 40.5 cu. m.
2. Teraz by ste mali zistiť potrebný tepelný výkon pre vykurovanie miestnosti. SNiP odporúča rozdeliť približne 41 wattov na kocku. V tomto ohľade nasleduje: 41 * 40,5 = 1660,5 wattov.
3. V záverečnej fáze zostáva výsledok rozdelený silou jednej časti radiátora. Nechajte tento parameter rovnať 170 wattoch. Výsledok je: 1660.5 / 170 - 10 sekcií.

Venujte pozornosť! Správne vykonané výpočty poskytujú priestor nielen na zabezpečenie miestnosti teplom, ale aj na šetrenie, pretože cena niektorých typov radiátorov pre vykurovacie systémy je pomerne vysoká, najmä pre bimetalické náprotivky.

Ako záver

Po preskúmaní prezentovaných materiálov od začiatku až do konca, budú individuálni vývojári schopní pochopiť, ako vypočítať vykurovanie domu nezávisle bezprostredne pred hlavnými dielami. V štádiu inštalácie bude potrebné len nainštalovať systémové prvky na správnych miestach a pripojiť sa k hlavnému zdroju tepla. Pre zoznámenie sa s inými údajmi sa zobrazí špeciálne video.
