Ako vypočítať vykurovacie telesá bez použitia zložitých

Batérie, ktorých cena je nízka, sú najbežnejšie vykurovacie zariadenia používané všade: v obytných, komerčných, priemyselných a verejných budovách. Skladajú sa z kovových dutých prvkov naplnených chladiacou kvapalinou.

Pri zahrievaní dodávajú miestnosti energiu.

Komponenty výpočtov

1. Pred zakúpením zariadení je potrebné venovať pozornosť ich dvom technickým charakteristikám: výkon a odolnosť voči tlaku tekutiny prenášajúcej teplo.

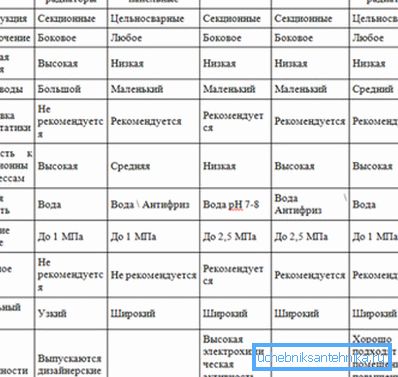

2. Je potrebné počítať nielen počet zariadení a prvkov v nich, ale aj vybrať materiál radiátorov.
3. Hlavná vec, ktorú je potrebné určiť, je schopnosť jednej časti uvoľniť maximálne množstvo tepelnej energie. To znamená, že potrebujete vedieť, ako vypočítať výkon radiátorov.
4. Táto hodnota bude základom výpočtov pre celý systém vykurovania.

Výpočet výkonu

1. Pokyn hovorí, že na 1 m? miestnosti vyžadujú 100 wattov tepla. Keď to viete, môžete určiť počet radiátorov, ktoré potrebujete. Preto musíte najprv poznať priestor miestnosti, ktorá sa bude ohrievať.
2. Pri výpočte treba brať do úvahy výšku miestnosti, počet dverí a okien a ich materiál. Tieto faktory určujú tepelné straty v miestnosti.
3. Pred výpočtom vykurovacieho radiátora by ste mali určiť najnižšiu teplotu vo vašej oblasti a teplotu tepelného nosiča v danom období roka.

Venujte pozornosť! Všetky výpočty sa musia robiť pomocou koeficientov, ktoré sú obsiahnuté v SNiP. Vzhľadom na tieto čísla môžete presne určiť výkon vykurovania.

Predbežný výpočet sa vykonáva jednoducho: je potrebné vynásobiť priestor miestnosti o 100 wattov. Takéto výpočty však nebudú presné. Ak chcete ich upraviť a potrebujete koeficienty.

Faktory korekcie výkonu

Existujú dva typy faktorov: znižovanie a zvyšovanie výkonu (pozri tiež článok Dvojrúrkový alebo jednosrúdový vykurovací systém - večná otázka).

Prvé z nich sa uplatňujú v nasledujúcich prípadoch.

1. Ak sú okenné jednotky viackomorové plastové okná, predbežné číslo sa vynásobí hodnotou 0,2.

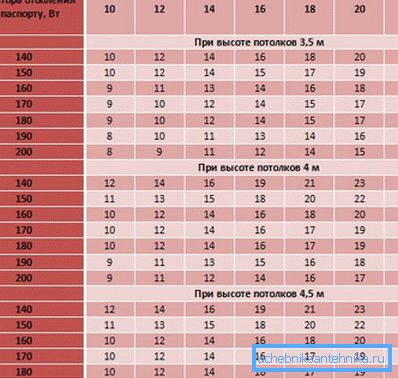

2. Ak je výška miestnosti menšia ako štandardná (3 metre), redukčný faktor bude pomer skutočnej výšky k štandardnému ekvivalentu. Ak je výška miestnosti 7 m, potom koeficient: 2,7: 3 = 0,9.
3. Keď je vykurovací kotol prevádzkovaný so zvýšeným výkonom, potom každých 10 ° vyrobenej tepelnej energie znižuje kapacitu batérií o 15%.

Faktory výkonu sa uplatňujú za nasledujúcich okolností.

1. Ak je výška miestnosti vyššia ako norma, koeficient sa vypočíta rovnakým spôsobom ako v prípade nízkych stropov.
2. Keď je byt zadok, potom sa pred výpočtom kapacity vykurovacieho radiátora použije koeficient 1,8 na zvýšenie tohto indikátora.
3. Ak sú batérie pripojené zospodu, do základnej číslice sa pridá 8%.
4. Keď vykurovací kotol znižuje teplotu tepelného nosiča v najchladnejšom čase, pri každom znížení o 10 ° je potrebné zvýšiť výkon radiátorov o 17%.
5. V prípade, že záporné hodnoty teploty v uliciach dosiahnu kritické hodnoty, výkon sa musí zvýšiť dvakrát.

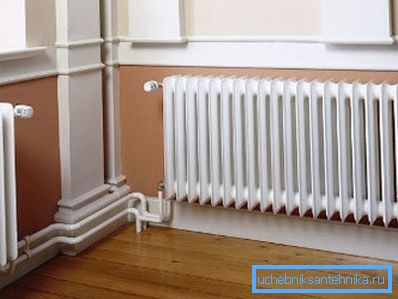

Ako určiť počet úsekov jednej batérie

V odbornom dizajne vykurovacích systémov používajú odborníci tieto ukazovatele a údaje.

1. Regimové teploty v regióne v zime.
2. Celkové tepelné straty všetkých povrchov budovy.
3. Diagram pripojenia batérie.
4. Počet dverí a okien (počet kamier), ich rozmery.
5. Frekvencia miestností na výmenu vzduchu s priľahlými miestnosťami a ulicou.
6. Konštrukčná teplota napájacieho a spätného prúdu chladiva, ako aj rýchlosť ich cirkulácie.
7. Tepelná energia batérie, jej režim teploty.
8. Pracovný tlak vo vykurovacom systéme.

Zjednodušené výpočtové techniky

Profesionálne výpočty sú veľmi zložité, takže odborníci naznačujú, že robia vlastné ruky jednoduchšími metódami výpočtu, ktoré sú vhodné pre malé súkromné ​​domy a byty.

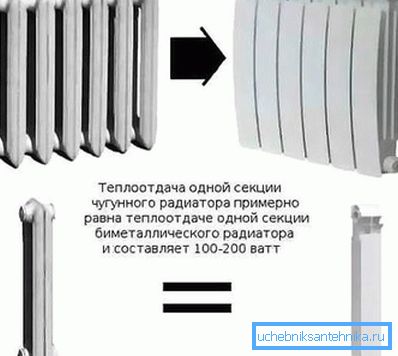

1. Prvá metóda je najjednoduchšia. V pase predaného tovaru sa musia uviesť jeho technické charakteristiky. Medzi nimi je sila jedného úseku, ktorú výrobca vyhlásil.

Ako vypočítať počet radiátorov tejto metódy.

Predpokladajme, že parameter je 200 wattov. Ďalej určujeme výkon potrebný na vykurovanie miestností, pričom zohľadníme koeficienty.

Predpokladajme, že je 2,4 kW. Potom sa stala jednoduchou matematickou operáciou: 2400: 200 = 12. Mali by sa nainštalovať toľko sekcií, aby sa táto miestnosť účinne vykurovala.

1. Druhou možnosťou je vykonať výpočet, berúc do úvahy schopnosť jedného úseku zahriať daný objem miestnosti. Na tento účel sa vypočíta objem miestnosti a potom sa vydelí objemovým ohrevom jednej časti.

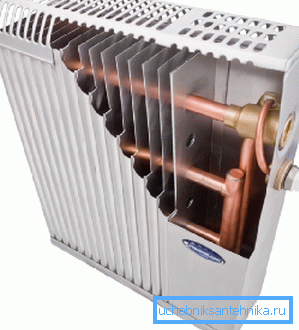

2. Ďalšie praktické rady od majstrov, ako vypočítať bimetalické radiátory vykurovania.

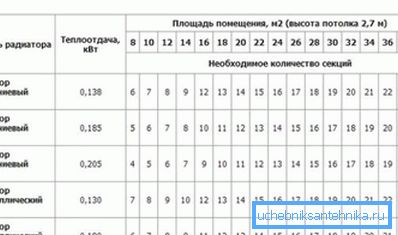

Venujte pozornosť! Všetky batérie z rôznych materiálov majú takmer rovnaké rozmery. Praktici si všimli, že pri výške miestnosti 2,7 m môže jedna časť akéhokoľvek zariadenia ohriať približnú plochu 1,8 m ?.

Predpokladajme, že miestnosť má veľkosť 20 m. Vykonávame výpočet: 20: 1,8 = 11,1. To znamená, že bude potrebné zostaviť batériu s 11 sekciami.

záver

Ako bolo možné pochopiť z článku, pre byt alebo malý dom nie je ťažké vypočítať a počet vykurovacích zariadení. Ak hovoríme o veľkej budove, potom je lepšie využiť služby špecialistov (pozri tiež článok Je dvojtrubkový vykurovací systém dvojpodlažného vykurovacieho systému dvojpodlažného domu ziskový).

Video v článku pomôže dozvedieť sa o jeho téme ešte viac.
