Ako vypočítať priemer rúry pre vykurovanie: jednoduchý

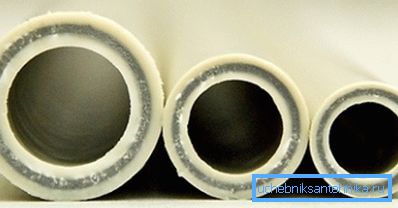

Ako vypočítať priemer vykurovacieho potrubia, aký by mal byť vstup do radiátora a čo - plnenie? Je zrejmé, že výpočty hydraulického a tepelného inžinierstva sú extrémne zložité; Existuje však nejaký zjednodušený algoritmus, aj keď dáva približný výsledok?

Poďme to prísť na to.

popis

Naozaj môžeme čitateľovi ponúknuť najjednoduchšiu schému približného výpočtu. Dôjde k použitiu tabuľky závislostí toku tepla pri konštantnej delta teplôt na priemere potrubia a rýchlosti nosiča tepla (pozri tiež článok Čo je najlepšie potrubie pre vykurovanie: analýza 4 najbežnejších možností).

Vzhľadom na skutočnosť, že rozostup priemeru potrubí používaný v vykurovacích systémoch je pomerne veľký, chyba bude mať malý vplyv na výsledok.

Musíme však pochopiť, že zámerne zanedbávame množstvo faktorov.

• Materiál potrubia ovplyvňuje jeho hydraulický odpor. Oceľ s drsnosťou zabraňuje prietoku viac ako hladký polypropylén.

Poznámka: v priebehu času sa zvýši rozdiel v hydraulickom odporu. Oceľový povrch sa postupne prerastie rezmi hrdze a vápna a plast zostane rovnaký hladký a po 30 rokoch prevádzky.

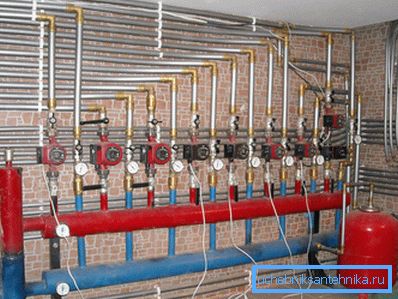

• Každý prechod z otáčania alebo priemeru ďalej zvyšuje odolnosť voči prietoku.
• Rovnaký účinok na ňu má ventily. Tlak nevyhnutne padne na každý ventil a škrtiacu klapku.

Niektoré dobré správy. Keďže hodnota toku tepla je uvedená pre pevné hodnoty rýchlosti chladiaceho média, zostane nezmenená pre akékoľvek zmeny v konfigurácii vykurovacieho systému.

Našou úlohou je len zabezpečiť príslušné hodnoty rýchlosti; To umožní používať viacstupňové obehové čerpadlo, ktorého cena nie je oveľa vyššia ako cena jednorýchlostného čerpadla.

Počiatočné parametre

Takže, ako si vybrať priemer rúr na vykurovanie?

Najprv musíte rozhodnúť o hraničných podmienkach.

• Pri výpočtoch používame teplotnú deltu 20 ° C typickú pre samostatný vykurovací systém chladiča.. Spravidla sa teplota prietoku udržiava na približne 75 ° C, spätný tok - 55 ° C. Poskytujeme tak maximálny zdroj polymérnych prvkov potrubia, vysokú účinnosť tepelnej výmeny a zabraňujeme tvorbe kondenzátu na výmenníku tepla v kotle.

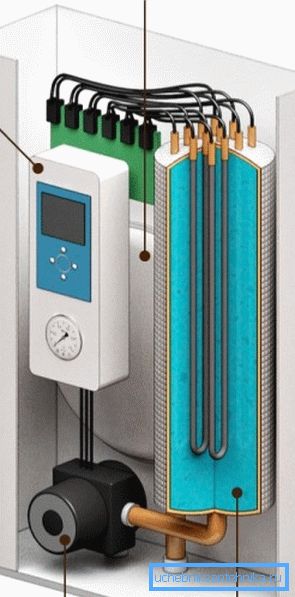

Na objasnenie: samozrejme, hovoríme o vykurovacích zariadeniach na pevné palivá a plyn. Z pochopiteľných dôvodov sa elektrický kotol kondenzátu na výmenníku tepla nebojí.

• Rýchlosť chladiacej kvapaliny by mala byť normálne približne 0,6 - 1 meter za sekundu. Pri menších hodnotách teploty delty v obvode bude akýkoľvek dlhší rozsah nevyhnutne presahovať 20 stupňov. Pri vyšších (1,5 m / s a ​​viac) - zvuková hlučnosť bude viditeľná.

kalkulácie

V skutočnosti výpočet, ktorý priemer potrubia je potrebný na vykurovanie, pozostáva z dvoch operácií.

1. Po prvé, vypočítame potrebu tepelnej energie pre dom ako celok alebo samostatnú miestnosť.
2. Potom skontrolujeme tabuľku, podľa ktorej vyberáme priemer požadovaného toku tepla a rýchlosti chladiacej kvapaliny.

Tepelná energia

Pokyn pre výpočet dopytu po teple súkromného domu je nasledovný:

1. Základná hodnota je 60 wattov na kubický meter vnútorného objemu miestnosti.

Poznámka: Pri výpočte požiadavky na teplo v byte sa táto hodnota zníži na 40 W / m3. Obálka budovy je v kontakte s chladnou ulicou; Byt je obklopený teplými miestnosťami.

1. Každé okno pridá 100 wattov na požiadavku na teplo; dvere vedúce k ulici - 200.
2. Napokon, v teplom a chladnom prostredí sa skutočné tepelné straty budú líšiť. Na kompenzáciu tohto faktora sa zavádza regionálny koeficient: 0,7-0,9 pre južné regióny (Krasnodarské územie, Krym), 1,2-1,3 pre centrálne regióny (Moskva a Leningradská oblasť), 1,5 pre Ďaleký východ a 2 , 0 pre Yakutia a Chukotka.

Napríklad, vypočítajte potrebu tepla z jedného poschodia domu s rozmermi 6 x 12 x 3,2 metra so štyrmi oknami a dvoma dverami.

Miesto - Krym.

1. Objem miestnosti je 6 x 12 x 3,2 = 230,4 m3. Násobenie o 60 W / m3: 230,4 x 60 = 13824 W.
2. Štyri okná a dve dvere na ulicu zvýšia potrebu tepla na 13 824 + (100 x 4) + (200 x 2) = 14 624 wattov.
3. Krym s teplými zimami vykoná svoje vlastné úpravy: 14,624 x 0,7 = 10,236,8 W alebo 10 KW.

priemer

Teraz zostáva len trochu - na základe potreby tepla rozhodnúť, aký priemer potrubia si vyberiete pre vykurovanie. Na tento účel budeme potrebovať referenčné údaje.

Samozrejme, pre naše účely je dostatočné tesnenie na plnenie potrubia s vnútorným priemerom 15 milimetrov pri prietokovej rýchlosti chladiva 0,7 m / s.

nuansy

• Ako je ľahké vidieť, nie je možné robiť voľné výpočty pre jednotlivé vykurovacie telesá s výkonom 1-3 kW pomocou tejto tabuľky. Nevyžaduje sa to však: potrubia s vnútorným priemerom menším ako 12 mm jednoducho nekupujete v obchode.

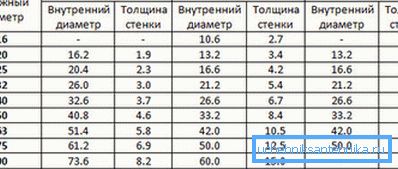

• Pri polymérových a kovoplastových rúrach predajcovia zvyčajne neuvádzajú vnútorný, ale vonkajší priemer. Nezabudnite brať do úvahy hrúbku steny.

• Ak by mala plnenie jednorúrkového systému mať konštantný priemer, potom v prípade schémy s dvoma rúrami môže byť prierez znižovaný, pretože vzdialenosť od kotla sa zvyšuje. Výpočet sa vykonáva samostatne pre každú časť s prihliadnutím na jej potrebu tepla.

záver

Dúfame, že tento výpočet pomôže čitateľovi vyhnúť sa zbytočným problémom a nákladom pri budovaní vykurovacieho systému vo vlastnom dome.

Ako obvykle, video v tomto článku ponúka ďalšie informácie. Veľa šťastia!
