Ako vypočítať počet sekcií hliníkových radiátorov

Hliníkové vykurovacie radiátory získali širokú obľubu medzi kupujúcimi vďaka mnohým výhodám, ale aby bola miestnosť čo najefektívnejšie vykurovať, je potrebné vykonať kompetentný výpočet potrebného tepelného výkonu, aby sa určilo, koľko úsekov by malo byť v radiátore. V tomto procese nie je nič ťažké, hlavnou vecou je zabrániť chybným výpočtom a brať do úvahy všetky dôležité nuansy, to všetko sa bude diskutovať v tomto článku.

Klady a zápory tejto možnosti

Najskôr sa budeme zaoberať tým, ako sa hliník líši od ostatných možností.To je dôležité, aby tento materiál zapadol do vášho systému, inak sa komunikácia v krátkom čase rozpadne. Začnime s pozitívnymi faktormi:

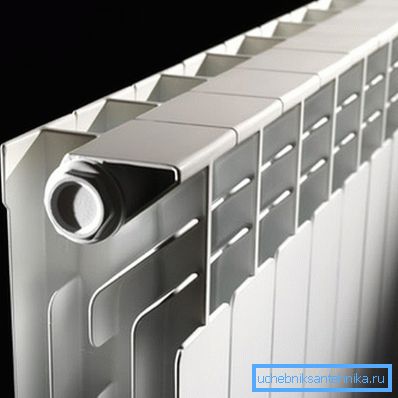

Venujte pozornosť! Najlepšie je nakupovať výrobky známych výrobcov, ktorých kvalita je dobre známa zákazníkom a odborníkom. Ale aj keď budete musieť kúpiť výrobky značky, s ktorou nie ste oboznámení, najjednoduchší spôsob kontroly bude vážiť, sekcia by mala vážiť viac ako 1 kg a všeobecne platí, že čím viac, tým lepšie je pravda, top produkty môžu vážiť až jeden a pol kg.

Teraz poďme hovoriť o nedostatkoch výrobku:

• Požiadavky na kvalitu chladiacej kvapaliny - zvýšená kyslosť, prítomnosť pevných častíc môže poškodiť vnútornú štruktúru úsekov a spôsobiť koróziu. Preto by kvapalina v systéme mala byť čistá s pH nie väčším ako 7-8, iba týmto spôsobom môžete zaručiť trvanlivosť vykurovacích telies.
• Maximálny tlak v systéme by nemal presiahnuť 16 atmosfér, v skutočnosti to postačuje pre väčšinu systémov, ale pri hydraulických otrasoch, ktoré sa vyskytujú v centralizovanej komunikácii, radiátory môžu zlyhať.
• Hliníkové prvky nie je možné kombinovať s meďou, pretože na tomto mieste bude násilný proces korózie, ktorý môže materiál zničiť len za rok.

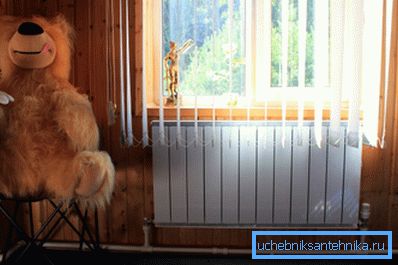

Na základe vyššie uvedeného možno konštatovať, že hliníkové výrobky sú vynikajúce pre súkromné ​​budovy s individuálnym vykurovacím systémom, v bytových domoch je lepšie ich nevyužívať, pretože pravdepodobne budú mať otázky o kvalite nosiča tepla a tlaku v systéme.

Vlastnosti odhadovanej práce

Výpočet počtu sekcií hliníkových radiátorov je zodpovedný proces, takže venujte veľkú pozornosť tejto problematike, je dôležité brať do úvahy všetky faktory, aby výsledok čo najviac zodpovedal realite.

Dôležité faktory

Po prvé, musíte sa zaoberať množstvom odtieňov, pretože nie je možné presne vypočítať počet častí hliníkového radiátora bez toho, aby ste ich vzali do úvahy, zvážte najdôležitejšie a najdôležitejšie:

• Funkcie vášho regiónu, tu je predovšetkým potrebné vziať do úvahy dĺžku chladného obdobia roka, najnižšie teploty v sezóne a prevažujúci smer vetra. Nie je žiadnym tajomstvom, že na juhu potrebujete oveľa nižšie náklady na vykurovanie než v severných oblastiach, takže je dôležité urobiť výpočet pre vaše bydlisko.

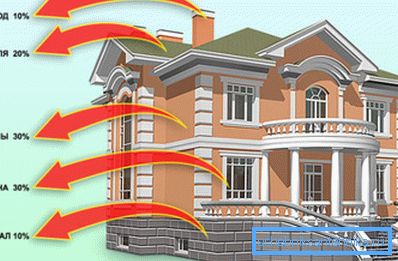

• Kvalitné izolačné konštrukcie - čím je lepšie, tým menej tepelných strát a menej vykurovacej energie bude potrebná. Nižšie uvedený diagram ukazuje, koľko tepla sa stratí v budovách bez dodatočnej tepelnej izolácie, ale ak izolujete všetky povrchy a inštalujete úsporné okná s dvojitými sklami, hodnoty sa znížia o pol až trikrát.

• Počet vonkajších stien sa berie do úvahy. v interiéri, ak sú dve, potom je potrebné pridať ďalších 25-30% na výkon radiátorov. Každé okno zvyšuje spotrebu tepla o približne 10% (nové energeticky úsporné štruktúry o 5%).
• Izby s oknami na sever a severovýchod strácajú viac tepla. Pre výsledok výpočtov je preto potrebné pripočítať 10% na kompenzáciu tepelných strát.

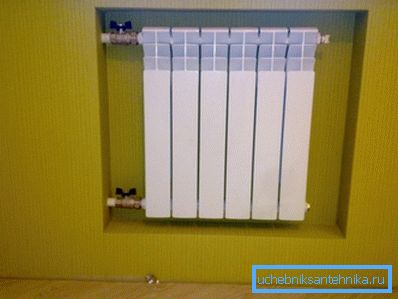

• Malo by sa pamätať na to, že umiestnenie chladiča do výklenku znižuje jeho prenos tepla o 5-10% v závislosti od hĺbky, nemali by ste umiestňovať príliš široké okenné parapety, pretože porušujú proces konvekcie a výrazne znižujú účinnosť radiátorov.

Ďalším dôležitým odtieňom je prítomnosť obrazovky na radiátore, v závislosti od typu konštrukcie, prenos tepla môže výrazne poklesnúť, straty niekedy predstavujú 15%, preto je lepšie, aby sa neuzatvárali relatívne radiálne plutvy žiadnymi cudzími prvkami.

Projektové práce

Na mnohých zdrojoch sa odporúča vypočítať počet sekcií hliníkového radiátora podľa oblasti, ale táto možnosť nie je veľmi presná, je oveľa efektívnejšie vypočítať objem, pokyny pre prácu sú nasledovné:

• Na začiatok sa meria dĺžka, šírka a výška, získané čísla v metroch sa násobia a objem miestnosti v kubických metroch sa získa.

Venujte pozornosť! Podľa noriem SNiP sa vyžaduje 41 wattov tepelnej energie na kubický meter konvenčného priestoru, pre izolované varianty je tento údaj 34 wattov a z týchto hodnôt treba postupovať pri práci.

• Predpokladajme, že máme 3x5 miestnosť s výškou stropu 3 metre, počítať objem, dostaneme 45 m3, vynásobíme túto hodnotu 41, dostaneme 1845 W, ak bude zaokrúhlená, bude to 1,9 kW.
• To nie je všetko, teraz podľa dokladov o výrobkoch, ktoré sa pozeráme na prenos tepla jednej časti, povedzme, že je to 180 wattov pri teplote chladiva 90 stupňov. A ak máte najčastejšie teplotu 60 stupňov, skutočná miera prenosu tepla bude menej ako jeden a pol krát a bude mať 120 wattov - to je realistickejší obraz.

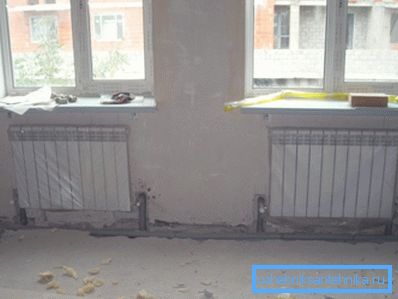

• Teraz je výpočet úsekov hliníkových radiátorov: 1845 wattov vydelený 120, pri zohľadnení zaokrúhľovania získame 16 sekcií, ak sú dve okná, môžete pridať ďalšie dve jednotky a odporúča sa, aby sa na zle ohriate steny vložili aspoň dva prvky. Ako výsledok získame dva radiátory s 10 sekciami, ktoré sú najlepšie umiestnené pod oknami.

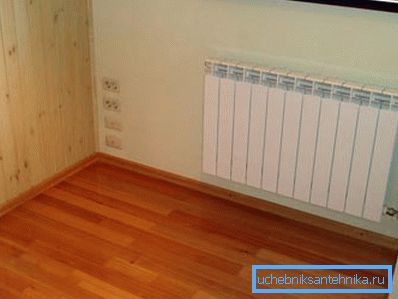

Ak správne vykonáte výpočty, netreba sa obávať tepla v dome, máte dostatočné napájanie a keď systém dosiahne maximálny výkon, aj najnižšie teploty to prehnú.

záver

Nie je tak ťažké vypočítať, koľko sekcií je potrebné pre jednu alebo druhú miestnosť, a ak pochybujem o výsledku, pridajte rezervu o 20-30% výkonu, nebude to horšie, hlavne preto, že termostat nastavuje teplotu. Videá v tomto článku vám pomôžu podrobnejšie porozumieť niektorým dôležitým funkciám.
