Ako vypočítať počet sekcií chladiča: štandardné, približné a

V tomto článku sa dozvieme, ako vypočítať počet sekcií vykurovacieho telesa. Okrem toho zvažujeme, ako skrátiť dĺžku ohrievača alebo naopak, ako ho zvýšiť. Témate článku je veľmi zaujímavé, pretože správny výber rozmerov vykurovacieho zariadenia vám umožňuje vytvoriť optimálne podmienky pre pohodlné bývanie v danej miestnosti.

Samozrejme, že intenzita vykurovania nosičov tepla môže byť riadená termostatmi, ktorých cena je vysoká. Nanešťastie, inštalácia takýchto zariadení je odôvodnená vo väčšej miere v autonómnych, nie v centralizovaných systémoch. Navyše, ak je dĺžka batérie zvolená tak, aby bola kratšia, ako je potrebné, nie je ľahké narovnať situáciu pomocou tepelnej hlavy.

V takejto situácii by jediným efektívnym riešením bolo správne vypočítať počet sekcií radiátorov.

Kritériá ovplyvňujúce počítanie

Pred výpočtom požadovaného počtu častí radiátora je potrebné určiť kritériá, ktoré môžu v niektorom alebo inom spôsobom ovplyvniť výsledok výpočtov.

Medzi tieto kritériá poznamenávame nasledovné:

• Izba, pretože na ohrev veľkej miestnosti budú potrebné vykurovacie zariadenia s pôsobivými štandardnými rozmermi;
• Výška stropu, čím vyšší strop, tým väčší prenos tepla bude potrebný z radiátorov;
• Vzdialenosť, ktorú prah vyčnieva nad batériou. Čím je táto vzdialenosť väčšia, tým väčší je potrebný výkon na dosiahnutie potrebných parametrov konvekcie.
• Vzdialenosť od hornej časti batérie k okraju prahu a vzdialenosť od spodného okraja ohrievača k podlahe;
• Druh materiálu použitého pri výrobe ohrievača, pretože rôzne kovy a zliatiny sa líšia v rôznych parametroch tepelnej vodivosti.

Online kalkulačka na výpočet počtu sekcií radiátorov je softvér, ktorý spracováva zadané údaje a poskytuje priemerné výsledky.

Ale bohužiaľ, väčšina z vyššie uvedených kritérií on-line žiadosť neberie do úvahy. Preto, aby sme nepoužívali priemerné údaje, budeme sa snažiť robiť výpočty vlastnými rukami.

Štandardná metóda výpočtu

Ako vypočítať koľko sekcií radiátorov potrebujete? Existuje niekoľko viac alebo menej efektívnych spôsobov výpočtu.

Zvážte štandardný spôsob:

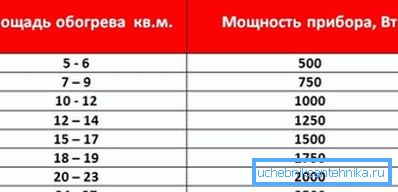

• V súlade s normami uvedenými v SNiP, aby sa ohriala 1 m? Priestory akumulátora by mali pracovať s výkonom 100 wattov. Iba v tomto prípade sa môžete spoľahnúť na komfortné prostredie bývania;

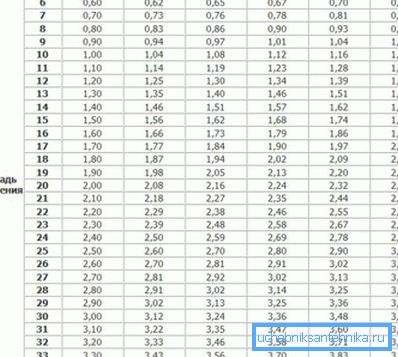

• Pri výpočtoch je možné použiť nasledujúci vzorec na výpočet častí radiátorov: S * 100 / P Tu P je výkon každej časti radiátora (parameter je meraný vo wattoch), S je plocha miestnosti (meraná v metroch štvorcových);

Dôležité: Ak je väčšina stien v miestnosti vonkajšia, potom pri výpočte používame faktor nárastu, ktorý je 1,2. Takže výsledný počet segmentov bude musieť byť vynásobený číslom 1,2 a výsledok bude zaokrúhlený na najbližšie celé číslo.

• Ak sa inštalácia ohrievačov uskutočňuje v miestnosti s výškou stropu 3 metre alebo viac, bude potrebný väčší prenos tepla, aby sa zabezpečila normálna konvekcia. Predtým navrhnutý vzorec preto nebude relevantný.
• V tomto prípade by bolo vhodné použiť tento vzorec: S * H ​​* 40 / P. V tomto vzorci, S - plocha miestnosti (merané v metroch štvorcových), R - je sila každého segmentu (merané vo wattoch) a H - výška stropu (merané v metroch).

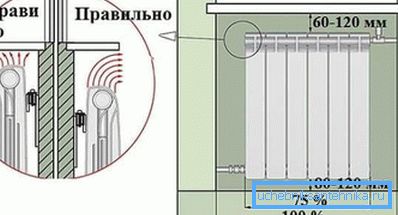

Na to, aby bol výpočet počtu sekcií radiátorov pomocou predtým navrhnutých vzorcov správny, batéria musí byť inštalovaná nasledovne:

1. Od spodnej časti ohrievača k podlahe by vzdialenosť nemala byť menšia ako 8 a nie väčšia ako 12 cm.
2. Vzdialenosť od stúpačky k ohrievaču musí byť minimálne 30 cm.

Približná metóda výpočtu

Zvážte, ako vypočítať časti radiátorov pomocou zjednodušenej metódy. Na základe priemerných parametrov sériových batérií možno predpokladať, že v miestnosti s výškou stropu 2,5 m môže jeden segment ohrievať plochu nie viac ako 1,8 m ?.

Preto je výpočtová inštrukcia nasledovná:

• Vynásobte dĺžku miestnosti šírkou a získajte oblasť;
• Ďalej rozdelte výsledné číslo o 1,8 a zistite, koľko sekcií je potrebné v miestnosti;
• Ak je miestnosť je veľké okenné otvory a niekoľko Výsledné číslo sa vydelí počtom otvorov a zistiť, koľko radiátory a aké veľkosti, ktoré chcete nainštalovať do miestnosti.

Dôležité: Približná metóda vykonávania výpočtov je plná nepresností, pretože nezohľadňuje mnoho faktorov, ktoré by mohli ovplyvniť stupeň prenosu tepla. Preto sa táto metóda zriedka používa. Výsledok získaný z približného výpočtu by sa mal zaokrúhliť na najbližšie celé číslo.

Objemová metóda výpočtu

Pomocou tejto metódy môžete nezávisle vykonávať výpočet častí radiátorov. Najprv musíte vypočítať objem miestnosti. Za týmto účelom zvážte oblasť a vynásobte ju výškou stropu.

Podľa štatistík môže jeden segment stredne veľkej batérie (výkon do 200 W) vykurovať až do 5 metrov ?. Preto vezmeme do úvahy objem priestoru a rozdelíme ho o 5. V dôsledku toho dostaneme počet sekcií radiátorov, ktoré potrebujeme.

Vykurovacie zariadenia ponúkané v predaji môžu mať nielen sekciu, ale aj panelovú konštrukciu. Ako v tomto prípade určiť parametre chladiča?

V skutočnosti nie je všetko také ťažké:

• Vykonajte výpočet častí radiátora podľa jedného z vyššie uvedených schém;
• Ďalej sa výsledné číslo vynásobí šírkou úseku (v priemere 9-10 cm) a dostaneme dĺžku ohrievača;
• Potom vyberieme batériu v paneli o 10% viac ako výsledok získaný počas výpočtov.

Ako skrátiť alebo rampa ohrievača na dĺžku

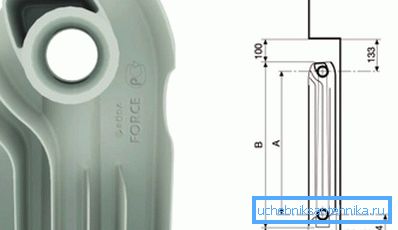

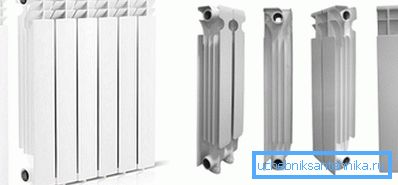

Konštrukcia všetkých sekčných batérií je podobná, bez ohľadu na materiály použité pri ich výrobe. Montáž úsekov dohromady sa vykonáva pomocou špeciálnych kovových vsuviek.

Vsuvky sú typom tvaru dutého valca, na ktorom sú na oboch stranách vonkajšie závity. V strede vsuvky je inštalované elastické polymérové ​​tesnenie s vhodným priemerom.

Pri liatinových batériách sa používa vsuvka s vonkajším priemerom 30 mm a pre bimetal a hliník s priemerom 25 mm. Dve polovice vsuvky sú zaskrutkované do priľahlých segmentov.

Ak chcete skrátiť alebo naopak predĺžiť batériu, je potrebný špeciálny kľúč. Vnútri bradavky sa nachádzajú špeciálne drážky, na ktoré kľúče priliehajú počas inštalácie.

Pretože vsuvky na liatiny sú o 5 mm väčšie ako bradavky na bimetal a hliník, majú kľúče rozdielnu veľkosť pracovnej časti. To znamená, že pre liatinu je kľúč väčší a pre bimetal a hliník sa používa kľúč s menšou veľkosťou pracovnej časti.

Externe, kľúč je kovová tyč na ktorého jednom konci je privarená žaba štrbiny, ktoré sú k dispozícii v drážkach na čape. Na zadnom konci kľúča je hlava zváraná s otvorom na golier alebo zárezmi pre kľúč.

Dôležité: Dnes si môžete kúpiť domáce kľúče, ale je lepšie použiť nástroj na výrobu továrne. Na továrenskom nástroji pozdĺž celej dĺžky tyče existujú riziká, medzi ktorými vzdialenosť zodpovedá šírke segmentu.

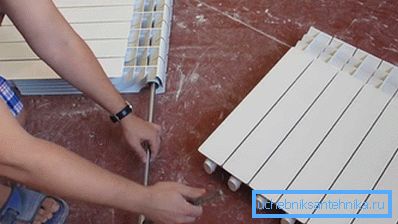

Návod na demontáž a montáž radiátorov je nasledovný:

• Kľúč vložte do pracovného konca v hornom a dolnom prívode, aby sme pre toľko rezov ako pre segmenty plánovali skrátiť ohrievač;
• Pocit drážok kľúčom otočte bradavkou proti smeru hodinových ručičiek;
• Rozšírenie sa vykonáva v opačnom poradí. Predbežne zaskrutkujte vsuvku do prívodov batérie a vložte tesnenie;
• Potom sa opierame o sekciu bradavky.
• Vložte kľúč a otáčajte vsuvkou tak, aby bola zaskrutkovaná do stohovateľnej časti. Skutočnosť, že vsuvka nadobudla správnu pozíciu, sa dá pochopiť na základe rizika a zvýšeného úsilia na goliere.

záver

Teraz viete, ako vypočítať požadovaný počet sekcií a ako zostaviť batériu správnej veľkosti. Viac užitočných informácií nájdete v tomto článku.
