Ako vybrať vykurovacie radiátory podľa oblasti: výpočet
Výber topných radiátorov podľa oblasti je bežnou metódou výpočtu vykurovacích zariadení. Napriek nedokonalosti metódy umožňuje spoľahlivé určenie požadovaného tepelného výkonu batérií. Chceme zistiť, ako vybrať ten správny radiátor podľa oblasti vykurovanej miestnosti.
Výpočet parametrov batérie
Na čo závisia tepelné straty?
V regiónoch s výraznou zmenou ročných období sa tradičným ukazovateľom pohody a komfortu bývania považuje za jeho ochranu pred chladom. Preto je otázka vysoko kvalitného a efektívneho vykurovania priestorov veľmi aktuálna, najmä v nedávnej dobe.
Faktom je, že väčšina našich krajanov je zvyknutá na skutočnosť, že intenzita vykurovania by nemala byť menšia ako určitá hodnota, a v prípade prebytočného tepla môžete vždy otvoriť okno a vetrať miestnosť.
Dnes je takýto prístup neprijateľný, pretože starý systém sa reorganizuje smerom k prísnemu meraniu spotrebovanej energie a nikto nechce platiť za zvýšenie teploty na ulici. Spotrebiteľ preto chce presne vedieť, ako vypočítať vykurovacie radiátory v oblasti bytu alebo domu.
Výpočet požadovanej intenzity práce konvektorov je zameraný na určenie hodnoty energie, ktorá sa musí preniesť do miestnosti na kompenzáciu tepelných strát, ktoré sa vyskytujú v obvode budovy:
- okno
- dvere,
- stena
- strop
- podlahu
Je zrejmé, že výsledok bude závisieť od týchto faktorov:
- Počet a veľkosť okien;
- Kvalita skla a počet kamier v nich;
- Počet a veľkosť dverí;
- Teplotný režim podlahy nad stropom;
- Teplotné podmienky v priestore pod podlahou;
- Stupeň izolácie stien (stena s dvoma tehálmi a penová vrstva o hrúbke 10 cm je považovaná za miernu izoláciu);
- Orientácia vonkajších stien na hlavné body;
- Zaťaženie vetra na stenách a streche;
- Teplota a podnebie v regióne;
- Počet stien hraničiacich s ulicou;
- Stupeň izolácie stropu, ak je nad ňou nevykurovaný podkrov.
- Stupeň izolácie podlahy, ak sa nachádza pod suterénom alebo na zemi;
- Výška stropu a veľkosť izby (objem miestnosti);
- Strata tepla ventilačným systémom.
Je zrejmé, že podrobný a presný výpočet je veľmi náročná úloha, ktorá vyžaduje veľa výskumu a zohľadňuje obrovský počet faktorov. Preto na určenie parametrov vykurovacích zariadení je bežné používať zjednodušené formy výpočtov, medzi ktorými sú populárne výpočty z hľadiska plochy, objemu a presnejších vzorcov s koeficientmi.
Venujte pozornosť! Príliš veľa faktorov ovplyvňujúcich tepelné straty priestorov spôsobuje, že presný výpočet požadovanej intenzity vykurovania je ťažký, takže je zvyčajné používať zjednodušené vzorce.
Výpočet plochy
Ak chcete ilustrovať vyššie uvedené, urobme praktický výpočet. Ak chcete urobiť, zvážte, ako vypočítať hliníkové radiátory pre oblasť bytu.
Podľa noriem SNiP sa na vykurovanie jedného štvorcového metra územia s výškou stropu 2,4 - 2,8 metra vyžaduje 100 W tepelnej energie.
Teraz môžeme určiť približnú hodnotu tepla potrebného na vykurovanie celej miestnosti:
- Určte parametre miestnosti a vynásobte ich dĺžku šírkou. Vezmite napríklad štandardnú izbu 3x4 m a dostanete 12 m?
- Vynásobte hodnotu získanú normatívnym požadovaným teplom na vykurovanie jedného štvorcového metra miestnosti - 12x100 = 1200 W..
Venujte pozornosť! Určili sme celkový výkon potrebný na vykurovanie našej miestnosti. Toto sú veľmi približné údaje, ale sú prijateľné pre predbežné výpočty.
Ďalej definujeme parametre ohrievača. Nebudeme určovať, ktorá oblasť je ohrievaná jednou časťou hliníkového radiátora, ale jednoducho rozdeliť výslednú hodnotu celkového tepla pri prenose tepla z jedného úseku uvedeného v pasu zariadenia.
Takže začnime:
- Čítali sme osvedčenie o registrácii chladiča a zistili sme, že tepelný výkon jednej časti je 187 W;
- Rozdeľujeme hodnotu, ktorú našiel skôr pas - 1200/187 = 6.417;

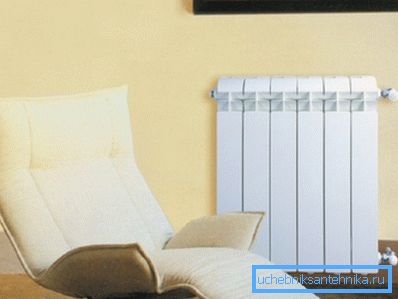

- Výsledok sme zaokrúhli smerom k väčšiemu celému číslu a získali sme potrebný počet sekcií - 7.
Venujte pozornosť! Treba poznamenať, že údaje o pasoch sú indikované pre ideálne podmienky pri dodávaní chladiacej kvapaliny s normálnou teplotou a tlakom. Pre skutočné podmienky sa odporúča vykonať opravu o 15-20%.
Presnejšie metódy
Uvedená metóda je veľmi nepresná a obsahuje mnoho predpokladov:
- výška stropu do 2,8 metra;
- jedna vonkajšia stena;
- jedno štandardné okno atď.
Nie všetky priestory však zodpovedajú týmto parametrom, najmä pokiaľ ide o výšku stropov.
Pri apartmánoch s vysokými stropmi môžete použiť výpočet hlasitosti. Tu začneme od iného štandardu SNiP, podľa ktorého pre vykurovanie 1 m? izby vyžadujú 41 wattov tepla (34 wattov pre steny s izoláciou a okná s dvojitými oknami).
Vezmite si štandardnú veľkosť izby 12 m? a predstavte si, že výška stropu je 320 cm Určte objem miestnosti - 3,2 x 12 = 38,4 m ?.
Teraz definujeme požadované celkové teplo - 38,4х41 = 1574,4 W. Zvýšenie výšky stropov znamenalo zvýšenie požadovanej energie o viac ako 20%.
Ďalej postupujeme podľa bežnej schémy - rozdelíme celkovú hodnotu prenosom tepla na jednu časť: 1574.4 / 187 = 8.42. Zaokrúhli a získali požadovaný počet sekcií - 9.
Venujte pozornosť! V tomto príklade sme sa mohli uistiť, že byty s rôznymi výškami stropu vyžadovali iný počet ohrievacích častí.
Ako môžeme vidieť, aj výpočet podľa objemu nezohľadňuje mnoho faktorov, ako je veľkosť okien, charakteristiky stien a podnebie oblasti.
Preto pre presnejší výpočet budete musieť brať do úvahy tieto faktory. V tomto prípade používame korekčné faktory a potom vzorec pre celkovú hodnotu bude vyzerať takto:
Q = 100 W / m2 * P * k1 * k2 * k3 * k4 * k5 * k6 * k7, kde:
- Q je celkové teplo potrebné na vykurovanie miestnosti;
- P je priestor miestnosti;
- k1 - k7 - korekčné faktory.
Na určenie hodnôt koeficientov použite tabuľku:
koeficienty | zmysel |
k1 - koeficient zasklenia | Pre bežné dvojité drevené okná - 1,27, pre dvojité okná - 1,0, pre okná s trojsklami - 0,85 |
k2 - koeficient izolačnej steny | Neexistuje tepelná izolácia (murivo menej ako 2 tehly) - 1,27, stredná izolácia (murivo 2 tehly alebo izolačná vrstva) - 1,0, dobrá tepelná izolácia (murivo 2 tehly a izolačná vrstva) - 0,85 |
k3 - pomer veľkosti okien k veľkosti podlahy | 50% - 1,2, 40% - 1,1, 30% - 1,0, 20% - 0,9, 10% - 0,8 |
k4 - klimatický faktor | Ak je teplota najchladnejšieho týždňa v roku -35 ° C - 1,5, -25 - 1,3, -20 - 1,1, -15 - 0,9, -10 - 0,7 |
k5 - koeficient vonkajších stien | Jedna stena - 1,1, dve steny - 1,2, tri steny - 1,3, štyri steny - 1,4 |
k6 - podkrovný koeficient | Studená podkrovie - 1,0, vykurovaná podkrovia - 0,9, obývacia izba - 0,8 |
k7 - pomer výšky stropu | 2,5 m - 1,0, 3 m - 1,05, 3,5 m - 1,1, 4 m - 1,15, 4,5 m - 1,2 |
Venujte pozornosť! Po presnom stanovení celkovej hodnoty by sa mala opäť rozdeliť na prenos tepla jednej časti a potom sa získa požadovaný počet sekcií pre tento radiátor.
záver
Cena energetických nosičov neustále rastie, takže presný výpočet intenzity vykurovania určuje nielen pohodlie, ale aj náklady na vykurovanie. Videá v tomto článku a naše pokyny vám pomôžu nesprávne pri výpočte požadovaných hodnôt.
