Ako vybrať čerpadlo pre vykurovací systém: zjednodušená
Výber čerpadla pre vykurovací systém je dôležitým konštrukčným stupňom, v dôsledku čoho by mala byť nájdená jednotka, ktorá je najvhodnejšia pre vlastnosti. Budeme hovoriť o hlavných kritériách a metódach takéhoto výberu a analyzovať, ako vybrať čerpadlo na vykurovanie.
Výpočet parametrov
Kľúčové vlastnosti

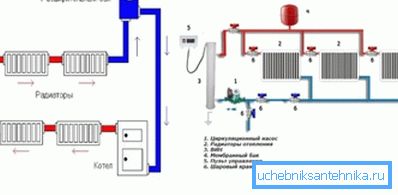

Schémy vykurovania sú odlišné a hlavným rozdielom je spôsob presunutia chladiacej kvapaliny z kotla na radiátory.
Existujú dva hlavné spôsoby:
- Prirodzený obeh. Vyskytuje sa v dôsledku vážnosti v dôsledku rozdielov v hustote horúcej a studenej vody. Keďže účinnosť vykurovania závisí od toku teplej vody, rýchlosť prirodzenej cirkulácie v systéme kúrenia domu často nie je dostatočná;

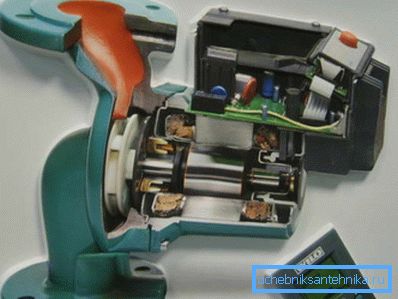

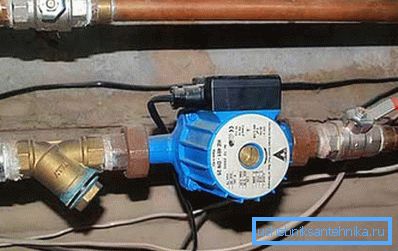

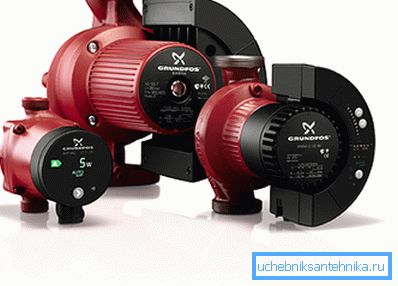

- Nútený obeh. Vykonáva sa inštaláciou špeciálnej jednotky do potrubia, ktoré čerpá chladiacu kvapalinu požadovanou rýchlosťou a tlakom. Väčšina moderných systémov vykurovania je založená na princípe núteného obehu.
Venujte pozornosť! Nezamieňajte systém centralizovaného toku s prirodzenou cirkuláciou: chladiaca kvapalina v mestských apartmánoch je vystavená veľkému tlaku, ktorý sa vstrekuje špeciálnym vybavením.
Na to, aby schéma fungovala normálne, vyžaduje inštrukcia výpočet všetkých parametrov, na základe ktorých sa vyberajú časti potrubia, výkon chladiča, kapacita a výkon kotla, kapacita cirkulačného čerpadla. Jedným z týchto parametrov je hydraulická charakteristika:

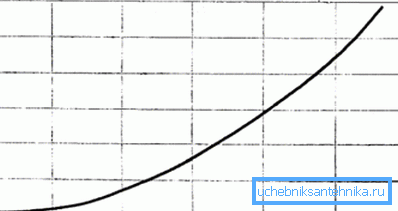

Na grafe vidíme, že odpor je priamo závislý od prietoku chladiacej kvapaliny, to znamená, že čím rýchlejšie sa voda pohybuje pozdĺž obrysu, tým väčšia odolnosť sa prejaví. V dôsledku toho tlak stúpa.

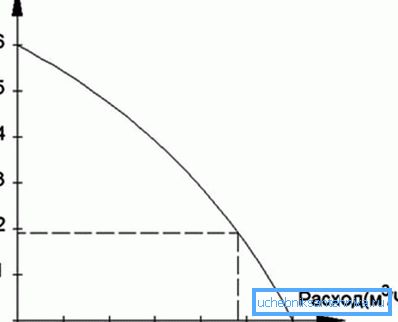

Teraz uvažujte o tlakových charakteristikách obehového zariadenia:
V tomto grafe vidíme závislosť tlakovej straty na prietoku čerpadla. Tu vidíme inverzný vzťah, to znamená, že keď je motor vypnutý, straty sú maximálne a ako jeho výkon stúpa, straty klesajú.

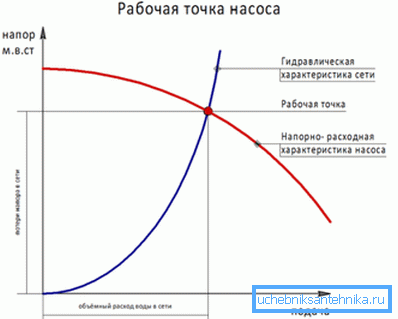

Ak spojíme tieto dva grafy, získame nasledujúci obrázok:
Venujte pozornosť! Pracovný bod nám umožňuje určiť, aký odpor bude v potrubiach pri maximálnom prietoku chladiacej kvapaliny. To znamená, že naše zariadenie musí mať dostatočnú kapacitu na zabezpečenie požadovaného prietoku, ale jeho kapacita musí byť dostatočná na to, aby zvládla príslušný hydraulický odpor.
Výpočet výkonnosti
Pretože bude ťažké vytvoriť graf hydraulických vlastností vykurovacieho okruhu vlastnými rukami, použijeme výpočet podľa zjednodušeného schémy. Musíme teda určiť maximálny prietok (kapacitu) a hydraulický odpor. Začnime s výkonom.
Tepelná energia spotrebovaná vykurovacím okruhom je vyjadrená nasledujúcou závislosťou:
Vzorec používa nasledujúce hodnoty:
- W je tepelná energia potrebná na vykurovanie budov vo wattoch (tepelná energia okruhu);
- C je tepelná kapacita chladiva, W / liter * ° C;
- Q - prietok chladiacej kvapaliny, m3 / hod;
- t1 a t2 sú teploty dodávaného a odoberaného chladiva.
Výber čerpadla na vykurovanie je na výkon. Výkon zariadenia musí zodpovedať maximálnemu prietoku chladiacej kvapaliny, takže preformulujeme náš vzorec na určenie prietoku:
Q = W / C * (t1 - t2)

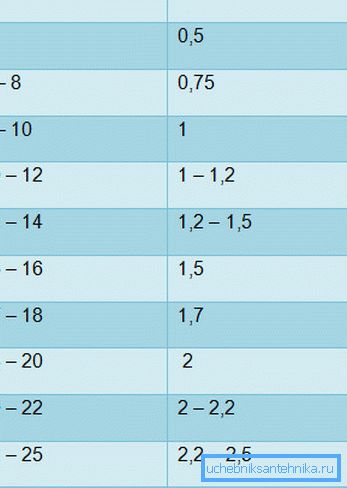

Množstvo energie W možno nájsť pomocou tabuľky:
Predpokladá sa, že tepelná kapacita vody je 1,163 W / liter * ° C, teplotný rozdiel medzi prívodným a vratným tokom je 20 ° C (podľa SNiP). Odtiaľto získame:
Q = W / 1,163 * 20 = 0,043 * W
Venujte pozornosť! To znamená, že ak potrebujeme určiť prietok chladiacej kvapaliny pre miestnosť s vykurovacím teplom 10 kW, potom budeme potrebovať vynásobiť 10 000 o 0,043 a dostaneme 430 litrov za hodinu.
Výpočet hydraulického odporu
Profesionálny a presný výpočet hydraulického odporu vykurovacieho okruhu je veľmi náročná úloha vyžadujúca špeciálne znalosti a zručnosti. Použijeme zjednodušenú metódu, podľa ktorej sa tlak obehového čerpadla bude rovnať:
H = N * k, kde:
- H je výška vodného stĺpca v metroch;
- N - počet podlaží v budove vrátane podpnín;
- k je koeficient rovnajúci sa priemernej hydraulickej strate na jednom poschodí budovy alebo konštrukcie. SNiP má tento koeficient rovný 0,7 - 1,1 m pre schémy s dvoma rúrami a 1,16 - 1,85 m pre schémy organizácie zásobovania zberačmi.

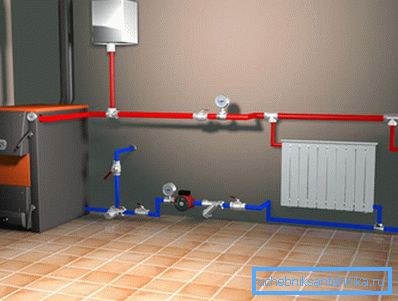

Venujte pozornosť! Z toho vyplýva, že ak máme dvojpodlažný dom so suterénom, vybavený dvojvrstvovým vykurovacím potrubím, potom musí motor poskytnúť tlak rovný 3 x 1,1 = 3,3 metra.
Výber čerpadla
Takže máme dve množstvá - odolnosť a výkonnosť. Vráťme sa do nášho programu s tlakovou hlavou a charakteristikou účtu.

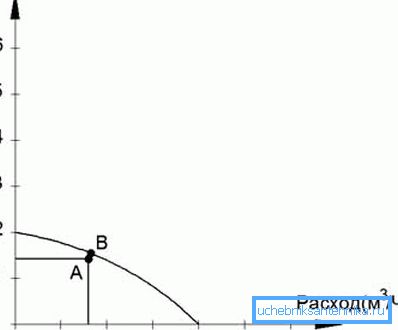

Odpočítavame hodnotu odporu na os Y a hodnotu prietokovej rýchlosti - na osi X. Potom vyberte jednotku, ktorej graf závislosti na prietoku je v tomto bode:
Venujte pozornosť! Graf spravidla zobrazuje tri riadky pre rôzne režimy prevádzky motora. Najlepšie je riadiť druhou rýchlosťou a pracovný bod by mal byť umiestnený v strednej tretine diagramu, pretože zodpovedá najvyššej efektívnosti.

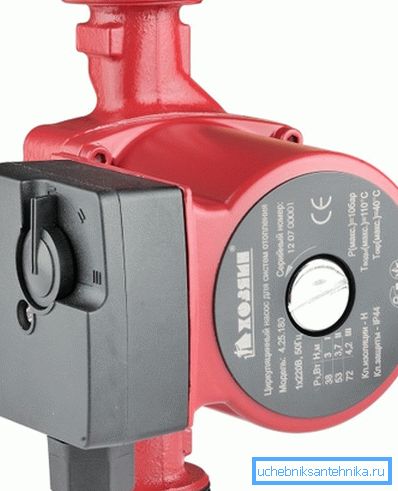

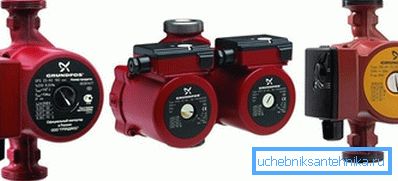

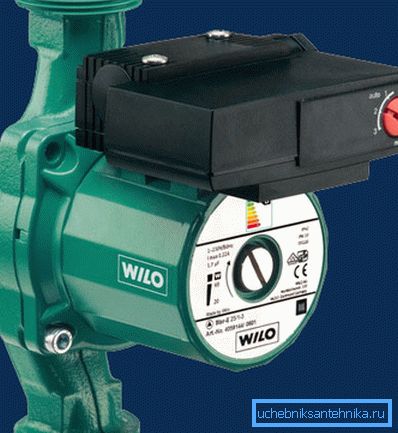

Je samozrejmé, že je potrebné vybrať zariadenie určené pre vysoké teploty okolia (95 - 110 ° C) a tiež známe priemer potrubia, do ktorého bude zariadenie vložené. Cena zariadenia závisí od výrobcu a kvality.
záver
Správna voľba obehového čerpadla pre vykurovací okruh sa vykonáva na základe výpočtov. Ak sa vám prezentovaný materiál zdá príliš komplikovaný, pozrite si video v článku.
