Ako vybrať bimetalické vykurovacie radiátory: prehľad

V prevažnej väčšine prípadov pri navrhovaní nových a modernizácii existujúcich systémov vykurovania miestností sa nepoužívajú zastarané liatinové vykurovacie články, ale nové z ocele a hliníka. Sú krásnejšie, dostatočne pevné a majú vynikajúci koeficient prenosu tepla. Je však veľmi dôležité vedieť, ako si vybrať bimetalický vykurovací radiátor, aby ste sa pri nákupe nesklamali. Pokyny uvedené nižšie vám pomôžu s týmto.

Výber zdrojov tepla

Technické špecifikácie

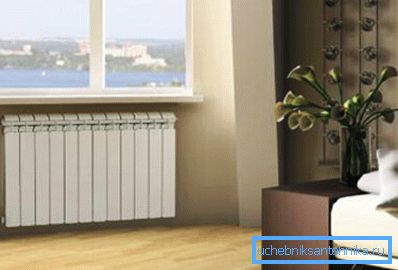

Nie je pre nikoho nijakým tajomstvom, že najefektívnejším a najlacnejším spôsobom na vykurovanie miestnosti je inštalácia vykurovacích radiátorov, v ktorých cirkuluje chladiaca kvapalina, vykurovaná kotlom. Vzhľadom k tomu, že hlavné prvky systému sú umiestnené priamo v miestnosti a spravidla nie sú skryté žiadnymi dekoračnými panelmi, rozhodujúcimi faktormi nie sú iba emisie tepla, hmotnosť a cena, ale aj estetický vzhľad.

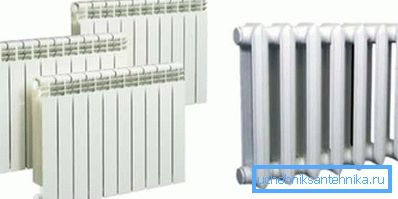

Dbajte na podrobnejšie informácie o parametroch, ktoré je potrebné zohľadniť pred výberom vykurovacích radiátorov - bimetalického, liatinového, hliníkového alebo iného.

Venujte pozornosť! Zvláštna pozornosť sa v tomto článku venuje prvému názvu prvého typu vykurovacích panelov, pretože pri pohľade do budúcnosti je potrebné poznamenať, že dnes sú nesporným lídrom medzi podobnými výrobkami. Harmonicky kombinujú výhody výrobkov z ocele a hliníka a väčšina ich nedostatkov chýba.

Hlavnými výhodami bimetalových batérií sú:

1. Zvýšená sila. Každé zariadenie používané na inštaláciu vykurovacej siete musí odolávať vnútornému tlaku vyvíjanému cirkulačným chladiacim prostriedkom. Vďaka svojmu špeciálnemu dizajnu môžu hliníkové modely s oceľovým jadrom vydržať od 20 do 35 atmosfér. Napriek skutočnosti, že skutočný tlak tekutiny v radiátoroch zriedka presahuje 15 atmosfér, vysoká pevnosť oceľového rámu umožňuje vynikajúcu odolnosť voči vŕtaniu vodou. A to je veľmi dôležité pri pripájaní do sietí centralizovaného vykurovania.
2. Dlhá životnosť. Zvýšená pevnosť ocele, pri dodržaní pravidiel inštalácie a prevádzky, prispieva k tomu, že popísané radiátory môžu trvať 20 rokov alebo viac. Navyše iba jadrá prichádzajú do styku s vodou, čo je príčinou korózie, čo tiež predlžuje dobu bezproblémovej prevádzky vykurovacích panelov.

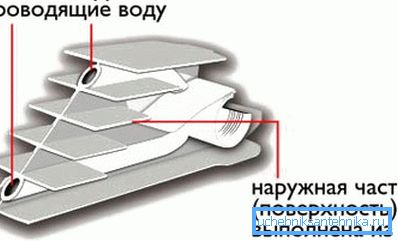

1. Malý priemer vnútorného potrubia. Oceľové rúrky, ktoré prebiehajú vo vnútri hliníkového výmenníka tepla, majú malý prierez. To vám umožňuje navrhnúť a vyrobiť individuálne vykurovacie systémy s menšou cirkuláciou vody, ktorá priamo ovplyvňuje hospodárnosť.
2. Mierna zotrvačnosť. Vďaka použitiu hliníkových výmenníkov tepla je minimálna medzera, ktorá prebieha medzi zapnutím kotla a ohrevom chladiča na prevádzkovú teplotu. Okrem toho tieto systémy veľmi presne reagujú na príkazy z termostatov, čo umožňuje vytvoriť najkomfortnejšie podmienky v miestnosti.
3. Vysoká miera prenosu tepla. Kúpou bimetalických modelov radiátorov si môžete byť istí, že takmer všetka tepelná energia chladiacej kvapaliny bude použitá na vykurovanie miestnosti. Nie je zbytočná spotreba energie. Dané batérie boli špeciálne vyvinuté na použitie vo vysokotlakových vykurovacích okruhoch naplnených chladiacou kvapalinou nízkej kvality. Dokonale odolávajú nielen hydraulickým, ale aj mechanickým efektom vrátane šoku.

Nezáleží na tom, aký indikátor kyslosti vody prúdiacej do vykurovacieho systému, pretože nie je v kontakte s hliníkom. Najdôležitejšie je, že potrubie a radiátor by mali byť úplne naplnené vodou, v žiadnom prípade by nemali mať vzduch.

Nedostatok hliníkových radiátorov s oceľovými jadrami je jeden - vysoké náklady. Sú takmer o štvrtinu drahšie, ako ich sledovať z hľadiska účinnosti hliníkových batérií. Avšak podľa väčšiny skúsených odborníkov zapojených do inštalácie klimatických sietí sa tento rozdiel v plnej výške počas prevádzky vyplatí.

Vlastnosti konkrétnych modelov

Bimetalické vykurovacie radiátory, ako vidíte, sú najlepšie vhodné na projektovanie vlastného vykurovacieho systému. Teraz je vhodné zamerať sa na takú problematiku, ako je výber konkrétnej modifikácie zariadenia medzi modelmi zastúpenými na stavebnom trhu.

Vonkajšie je takmer nemožné rozlíšiť plne hliníkový panel od bimetalového panelu. Odlišujú sa len v hmotnosti: druhá je takmer dvakrát ťažšia.

Okrem toho samotné výrobky majú dva druhy:

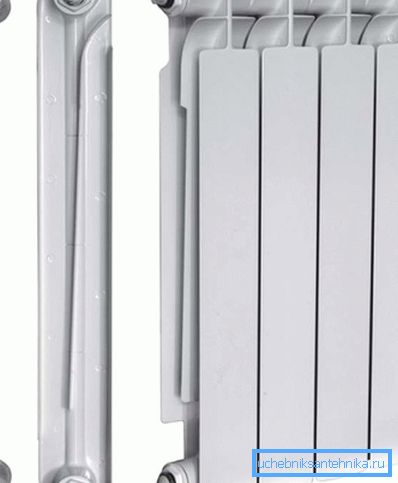

1. Batérie, kde základňa pre hliníkový výmenník tepla je oceľový rám. V tomto prípade je úplne vylúčený kontakt chladiva s neželezným kovom, čo má pozitívny vplyv na životnosť zariadenia.

1. Radiátory, ktorých dizajn je posilnený iba použitím oceľových rúrok. V tomto prípade sa práca dostala do popredia. Mierny posun oceľových prvkov vďaka zlému fixácii a teplotným rozširovaniam môže úplne eliminovať prístup chladiaceho média k dolnému kolektoru, čo značne znižuje účinnosť panelu.

Tip! Prednosť je žiaduce poskytnúť prvý model. Musíte však vedieť, že ich hmotnosť, rovnako ako náklady, je väčšia ako váha druhej odrody. Navyše pri zahriatí môže jadro produkovať vonkajšie zvuky (počas tepelného rozťahovania oceľového rámu).

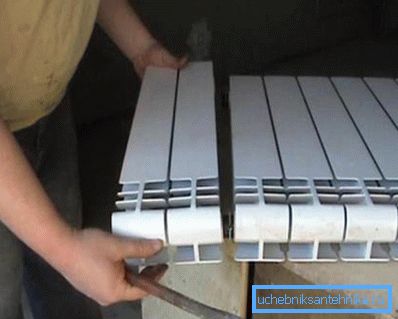

Radiátory sa predávajú so sadou sekcií, z ktorých môžete nezávisle vytvoriť batériu potrebného výkonu. Balené v baleniach po 10 ks. Jedna časť, v závislosti od modelu a výrobcu, je určená na ohrev okolo 2 metrov štvorcových. metrov štvorcových (metóda výpočtu energie je podrobnejšie opísaná v ďalšej časti).

Okrem toho špeciálny dizajn hliníkového výmenníka tepla umožňuje tomuto zariadeniu organicky kombinovať vlastnosti klasického chladiča a konvektora, ktorý organizuje cirkuláciu prúdenia vzduchu cez miestnosť.

Na ochranu proti nepriaznivým environmentálnym faktorom je povrch batérií pokrytý špeciálnou práškovou farbiacou kompozíciou, ktorá má vysokú odolnosť voči mechanickému namáhaniu. Vďaka nemu je radiátor ľahko čistiteľný od prachu a umývaný bežnými domácimi čistiacimi prostriedkami.

Aby sa zabránilo úniku a poruchám inštalovaného vykurovacieho zariadenia, kvalita bimetalických vykurovacích telies je riadená vo všetkých fázach výroby: od získania potrebných surovín až po skladovanie a dodanie do maloobchodných predajní.

Výpočet výkonu

Pred inštaláciou vykurovacieho systému a nákupom batérií je potrebné presne vedieť, koľko sekcií by mali byť tieto výrobky inštalované v každej miestnosti. Tento parameter je možné vypočítať. Aby ste to dosiahli, mali by ste poznať oblasť každej miestnosti (nie celý objekt ako celok), ako aj výkon jednej časti kúrenia, ktorý si zakúpite.

Takže vzorec na výpočet:

A = S * 100 / P, kde

A - počet sekcií v batérii;

S je priestor miestnosti, kde bude chladič namontovaný;

R - výkonová časť radiátora.

montážne

Pred inštaláciou hliníkových batérií s oceľovým rámom sa odporúča oboznámiť sa s odporúčaniami uvedenými v sprievodných dokumentoch (pokyny). Je žiaduce, aby spojenie vykonával skúsený odborník, ktorý má príslušné zručnosti, potvrdené certifikátmi alebo certifikátmi.

Rovnaký postup pri inštalácii radiátorov je nasledujúci:

1. Pred pripojením k vykurovacej sieti musia byť batérie a potrubia prepláchnuté čističom rúr. Je zakázané používať roztoky obsahujúce zásady, pretože môžu spôsobiť poškodenie oceľových jadier produktov. Navyše výstupné dýzy nie je možné vyčistiť abrazívami, inak na týchto miestach môže dôjsť k úniku chladiacej kvapaliny.

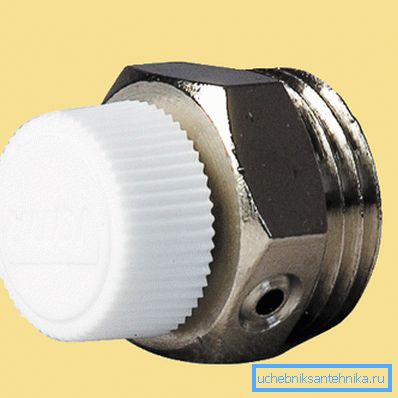

2. Na špeciálne dodávanom mieste na radiátore musíte nainštalovať ventil (Mayevskyho žeriav), ktorý pracuje automaticky alebo odskrutkuje ručne. To pomôže odstrániť vzduchový uzáver, ktorý vzniká pri naplnení systému chladiacou kvapalinou.

1. Aby sa zabránilo kontaminácii vnútorného priestoru batérie, môžu byť umiestnené sitá na vstupe batérií, aby zachytávali častice.
2. Potom je umiestnený priestor pre konzoly, ktorý drží batériu, otvory pre hmoždinky alebo kotviace skrutky sú vyvŕtané a montážne prvky sú inštalované.

1. Radiátor je zavesený. Je potrebné, aby "horizontálne prvky panelu (umiestnené medzi vertikálnymi časťami)" boli umiestnené na miestach špeciálne upravených v zátvorkách.

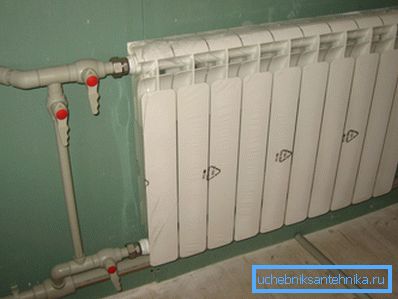

2. Potom je vykurovací panel spojený s potrubím. Nezabudnite nainštalovať uzatváracie ventily, ktoré nielen regulujú teplotu v miestnosti, ale aj čiastočne prekrývajú vykurovacie zariadenie, keď je potrebné opraviť alebo vymeniť batériu.

1. Posledným krokom je odvzdušnenie pomocou vopred nainštalovaného ventilu.

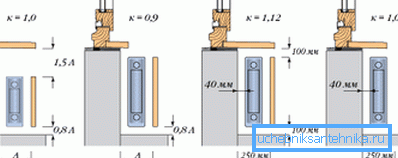

Nezabudnite, že počas inštalácie je potrebné dodržiavať odporúčanú vzdialenosť od výrobcu bimetalického radiátora k stenu, podlahe, okennému parapetu a iným konštrukčným prvkom:

• medzi stenou a povrchom hliníkového výmenníka tepla - najmenej 3 cm;
• medzi podlahou a spodným okrajom batérie - asi 10 cm;
• medzi prahovou doskou a horným okrajom radiátora - nie menej ako 10 cm.

Ak sú okná vybavené širokými okennými parapetmi, môžete im poskytnúť špeciálne mriežky pretekajúcej vetranie, cez ktoré sa ohrievaný vzduch zdvihne a eliminuje zamlžovanie okien.

Tip! Pre efektívnejšie vykurovanie miestnosti a racionálne rozdelenie tepelnej energie by sa batéria nemala zatvárať dekoračnými panelmi, nábytkom, záclonami atď.

záver

Hliníkové oceľové rámové vykurovacie panely sú jedným z najlepších spôsobov, ako zabezpečiť teplo do obytných priestorov. Avšak pre ich prácu sa vyžaduje inštalácia kotla a potrubia. Ak je to potrebné, vykurovanie malého vidieckeho domu alebo iných priestorov, ktoré nie sú určené na trvalý pobyt osôb, odporúča sa použiť iné schémy. Viac podrobností o nich nájdete vo videu, ktoré Vám ponúkame.
