Ako urobiť výpočet vykurovania vykurovacích potrubí: berte

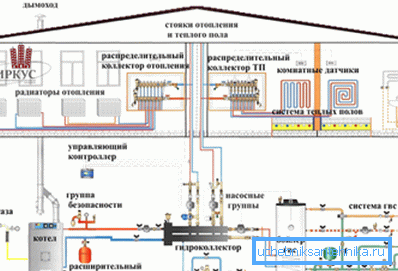

Pri inštalácii vykurovacieho systému v súkromnom dome alebo byte je hlavným cieľom vždy získať maximálnu účinnosť zo zariadenia tak, aby vynaložené peniaze boli vynaložené na vykurovanie miestnosti.

Toto je možné pri správnom výbere:

• nielen systém a radiátory;
• ale aj priemer potrubí;
• ako aj materiál ich výroby.

Naučme sa, ako vykonať takéto výpočty, dbajte na to, ktoré materiály sú výhodnejšie a pozerajte na tento materiál videoklip.

Ohrievacie potrubia

• Priemer a hydraulický výpočet potrubí je možný len vtedy, ak existujú základné parametre, ako napríklad:

1. Výrobný materiál, napríklad oceľ, meď, liatina, chryzotilový cement, polypropylén.
2. Vnútorný priemer.
3. Údaje o priemere a materiálu armatúr a tvaroviek.
4. Hrúbka steny rúrok, tvaroviek a tvaroviek.

• Nie je jasné, kde sa zistilo, že vzhľadom na zvýšenie priemeru potrubí sa zvyšuje kvalita vykurovania, rovnako ako pri náraste v oblasti potrubia, dochádza k zvýšeniu prenosu tepla. Teoreticky to samozrejme veľmi podobá pravde, ale v skutočnosti všetko vyzerá inak.
• Po prvé, pri potrubiach s veľkým priemerom je potrebné do systému vháňať veľké množstvo chladiaceho média, ktoré treba zohriať. V dôsledku toho sa spotreba spotrebovanej energie (elektriny, plynu, kvapalného alebo tuhého paliva) zvyšuje. A samotné potrubia nie sú vykurovacie zariadenie (v radiátoroch na vykurovanie, používa sa metóda konvekcie, to znamená, že účinnosť sa výrazne zvyšuje), ukáže sa, že spotreba materiálov a energie nie je odôvodnená.
• Navyše zvýšenie kvapaliny v okruhu vedie k zníženiu tlaku v systéme, preto budete musieť nainštalovať pomocné cirkulačné čerpadlo pre vykurovací systém po návrate, čo opäť prinesie určité náklady. Samozrejme, aj pri veľkom priemere obrysových rúrok je dosť možné dosiahnuť požadovanú teplotu vo vykurovanej miestnosti, ale cena materiálov a zdrojov energie bude príliš vysoká.

Varovanie! Pre optimálnu inštaláciu a prevádzku vykurovacieho systému (pri výbere priemeru) by mal byť tlak v každom obehovom okruhu o 10% vyšší ako straty spôsobené hydraulickým odporom.

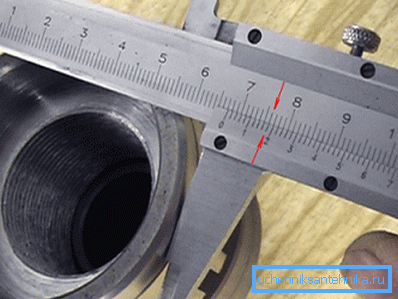

Stanovenie priemeru

Pri profesionálnych výpočtoch priemeru vykurovacích potrubí používajú inžinieri veľké množstvo vzorcov a takéto výpočty sú zvyčajne potrebné pre projekty viacpodlažných obytných a verejných budov, podnikov a iných inštitúcií. Pre váš domov je nepravdepodobné, že by ste potrebovali takéto presné čísla, preto vám ponúkame zjednodušený systém, ktorý môže každý inštalatér použiť.

Vzorec pre takéto výpočty je nasledujúci: D = v354 * (0.86 * Q /? T) / V, a teraz stačí nahradiť hodnoty parametrov pod písmenami.

tu:

• D je priemer potrubia (cm);
• Q - zaťaženie meranej plochy (kW);
• ?t je teplotný rozdiel v prietokovej a vratnej rúrke (t? C);
• V - rýchlosť chladiacej kvapaliny v systéme (m / s).

Poznámka. Ak je na prívode chladiaceho média na kotle jeho teplota 80 ° C a pri návrate v kotle 60 ° C potom v tomto prípade hodnota? T bude rovná? T = 80-60 = 20 ° C.

Proporcionálny vzťah medzi prietokom a priemerom rúr

Výpočet tepelného výkonu (zaťaženie)

Na určenie optimálnej tepelnej kapacity vykurovacieho systému súkromného domu môžete použiť nasledujúci vzorec: Qt = V *? T * K / 860.

Teraz znova musíte nahradiť numerické hodnoty namiesto postáv a tu:

• Qt je požadovaná tepelná energia pre danú miestnosť (kW / h);
• V - objem vykurovanej miestnosti (m³);
• ?t je teplotný rozdiel v prietokovej a vratnej rúrke (t? C);
• K - koeficient tepelnej straty v miestnosti (v závislosti od typu budovy, hrúbky steny a tepelnej izolácie);
• 860 - prepočet na kW / h.

V súkromnom sektore sa budovy môžu veľmi navzájom líšiť, no napriek tomu sa tam často používajú nasledujúce hodnoty koeficientu tepelných strát (K):

• Ak je architektonická štruktúra zjednodušená konštrukcia (drevo, vlnitý kov) a neexistuje žiadna izolácia, potom K = 3-4;
• Zjednodušená konštrukcia architektonickej štruktúry s nízkym stupňom tepelnej izolácie, napríklad kladenie jednej tehly alebo penového bloku 405x400x200 mm - tu K = 2-2,9;
• Pri štandardných architektonických stavbách (kladenie na dve tehly a malý počet okien a dverí je štandardná strecha) K = 1-1,9;

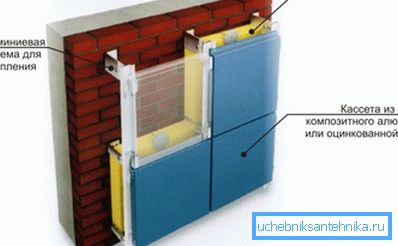

• S vysokým stupňom tepelnej izolácie pre štandardné architektonické štruktúry s malým počtom okien a dverí a zahrievanou strechou a podlahou inštrukcia naznačuje, že K = 0,6-0,9.

Ak potrebujete vypočítať priemer potrubia, potom ako je uvedené vyššie, potrebujete hodnotu teplotného rozdielu medzi ulicou a miestnosťou. Vo vnútri sa ako referenčný bod považuje buď izbová teplota (18-20 ° C), alebo tá, ktorá vám vyhovuje najlepšie, a z ulice je potrebné nahradiť priemernú hodnotu, ktorá je prijatá pre váš región.

Vaša miestnosť má napríklad 3,5 * 5,5 * 2,6 = 50,05 m³ a je dobre izolovaný, to znamená, že sú hrubé alebo izolované steny, podlaha a strop sú izolované a používame koeficient 0,9. V moskovskom regióne je priemerná teplota vzduchu v zime -28 ° C a pre mikroklima v miestnosti sa rovná 20 ° C, potom hodnota tT bude rovná 28 + 20 = 48 ° C. V tomto prípade Qt = 50,05 * 48 * 0,9 / 860 - 2,5 / hod.

Rýchlosť chladiva

Poznámka. Minimálna rýchlosť chladiaceho média pre vykurovacie systémy by nemala byť menšia ako 0,2-0,25 m / s. V prípadoch, keď rýchlosť klesne pod túto hodnotu, začne vzduch vypúšťať z kvapaliny, čo prispieva k tvorbe vzduchových zátok. V takýchto prípadoch môže byť účinnosť obvodu čiastočne stratená a v určitých situáciách to môže viesť k úplnej nečinnosti systému, pretože tok sa úplne zastaví a to sa stane, keď obehové čerpadlo beží.

Tabuľka určujúca priemer potrubia

Poznámka. Hustota vody pri 80 ° C sa rovná 971,8 kg / m3.

Rýchlosť kvapaliny vo vykurovacom okruhu môže byť od 0,6 m / s do 1,5 m / s, avšak v prípadoch, keď je pozorovaná väčšia hodnota, je hydraulický šum v systéme značne znížený, preto budeme brať rýchlosť 1,5 m / s počiatočná hodnota.

Keď máme všetky potrebné hodnoty, môžeme ich nahradiť do vzorca D = v354 * (0.86 * Q /? T) / V, v takom prípade budeme mať D = v354 * (0.86 * 2.5 / 20) 5? 1,34, potom potrebujeme potrubie s vnútorným priemerom 14 mm

Samozrejme, keď robíte vykurovací systém vo vlastnom dome svojimi vlastnými rukami, pravdepodobnosť, že použijete vzorce pre výpočty, je zanedbateľná, ale v tomto prípade je pre vás príručka vo forme tabuliek nachádzajúcich sa v tomto článku. Okrem toho tabuľka zohľadňuje typ obehu tekutín, ktorý môže byť nútený alebo prirodzený.

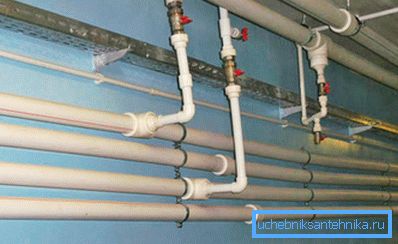

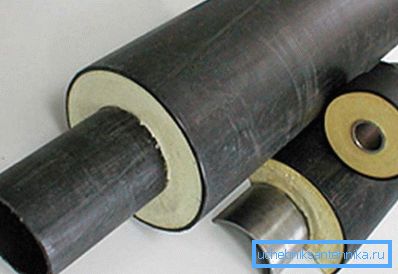

V súčasnosti sú najčastejšie (najmä v súkromnom sektore), radiátorové okruhy, ako aj rozvody vykurovacích potrubí na podlahové vykurovacie systémy vyrobené z polypropylénu. Zo všetkých použitých v tomto prípade má tento materiál najnižšiu tepelnú vodivosť, no napriek tomu na tých miestach, kde potrubia prechádzajú chladnými oblasťami, je potrebné ich zohriať.

záver

Na záver môžeme povedať, že najbežnejšie používaný vonkajší priemer polypropylénových rúr pre vykurovacie okruhy v súkromnom sektore je 20, 25,32 a 40 mm. Ohrievače na radiátory sú zvyčajne vyrobené s prierezom 20 mm, občas 25 mm a hrubšie rúry sa používajú ako stúpačky.
