Ako urobiť vykurovanie: 4 stupne vlastného dizajnu

Jednou z najťažších inžinierskych sietí bytového domu a mestského bytu je vykurovací systém. Nevyhnutné vybavenie a služby pre jeho inštaláciu sú veľmi drahé. Ale ak viete, ako urobiť kúrenie vlastnými rukami, ušetríte veľa tak, že väčšinu práce vykonáte sami.

Nižšie uvedené pokyny vám poskytnú neoceniteľnú pomoc.

Stupeň 1. Výber komponentov

Ako urobiť kúrenie? Najjednoduchším spôsobom je využívanie služieb špeciálnych stavebných posádok, ktoré majú bohaté skúsenosti, špeciálne vybavenie a zručnosti na prácu s nimi. Ale táto metóda má veľkú nevýhodu - cenu. Služby najatých pracovníkov sú pomerne drahé a nie každý je ochotný sa s takým veľkým množstvom peňazí rozdeliť.

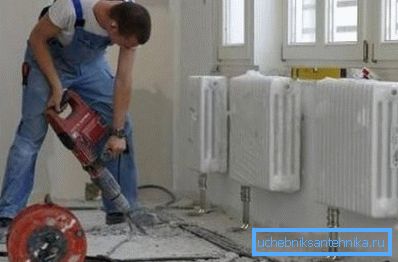

Druhou možnosťou je domáce vykurovanie. Napriek tomu, že klimatické inžinierske siete sú jedným z najťažších návrhov, všetky fázy práce môžu byť vykonané sami alebo s pomocou partnera. V tomto prípade nebudete platiť za prácu prenajatých pracovníkov.

Bohužiaľ nebude možné úplne vybudovať vykurovanie obydlia, pretože pred samotným vykurovacím systémom by ste si mali kúpiť potrebné vybavenie, materiály a nástroje.

Tip! Aby nedošlo k vynaloženiu finančných prostriedkov na nákup drahého elektrického náradia (spájkovačky, brúsky, krimpovacie prístroje atď.), Čo je navyše v budúcnosti nepravdepodobné, že budete potrebovať, odporúča sa ich prenajať. Táto služba je poskytovaná vo väčšine veľkých predajní hardvéru.

Vykurovací kotol

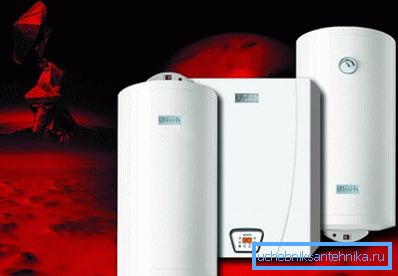

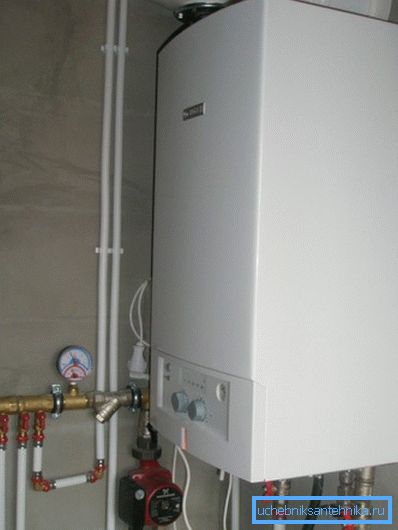

Tak domáci systém vykurovania, ako aj klimatická sieť, ktorú vykonávajú stavitelia inštalatérov, nemôžu robiť bez hlavného prvku - kotol ohrievajúci vykurovacie médium, ktoré potom preteká rúrami a radiátormi inštalovanými v miestnostiach.

Nezávisle od odrody, každá vykurovacia jednotka pozostáva z dvoch hlavných častí:

• spaľovacie komory, v ktorých sa spaľuje toto palivo alebo palivo a vytvára určité množstvo tepelnej energie;
• výmenník tepla, cez ktorý cirkuluje chladiaca kvapalina, prijímajúcu tepelnú energiu cez steny.

Tip! K dispozícii sú jednokomorové a dvojkomorové kotly. Druhý, okrem vykurovania domu, ohrieva vodu, ktorá sa potom používa pre domáce potreby.

Existujúce ohrievače sú podrobnejšie popísané v tabuľke.

Tip! Aj keď je príliš nákladné používať elektrické kotly, sú často inštalované ako prídavný alebo záložný okruh. Napríklad vykurovanie miestnosti v priebehu dňa pomocou kotla na tuhé palivo, môžete použiť elektrický na udržanie príjemnej teploty v noci.

Pokiaľ ide o obyvateľov mestských apartmánov, musia sa spokojiť s kúrením, kde sa chladiaca kvapalina dodáva centrálne. A jeho kvalita často necháva veľa byť žiaduce.

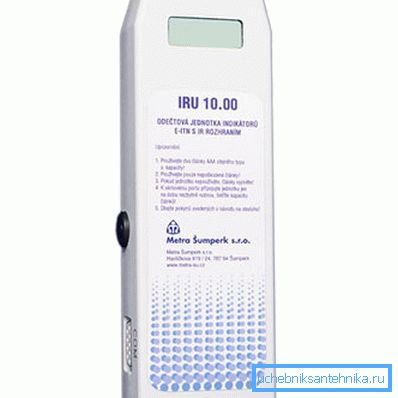

Ak chcete ušetriť peniaze a zaplatiť len za dodané množstvo tepelnej energie, odporúčame inštalovať vykurovacie rozdeľovače v byte. Povedia presne, koľko tepla ste spotrebovali a koľko peňazí musíte zaplatiť za to.

skúmavky

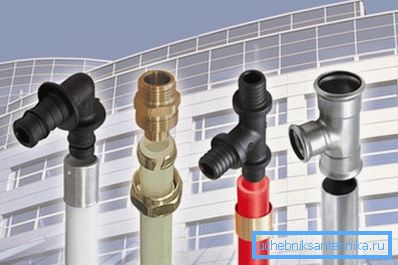

Na dodanie chladiacej kvapaliny do radiátorov, ktoré ohrievajú predmety a vzduch v miestnosti, potrebujete potrubia. Existuje veľké množstvo z nich.

Nasledujúce typy sú najbežnejšie:

• oceľ;
• meď;
• nerezová oceľ;
• polypropylén;
• zo šijacieho polyetylénu;
• kovový plast.

Venujte pozornosť! Takmer všetky domáce vykurovacie systémy sú vyrobené z plastových rúrok. Jednoduchšie sa prepravujú, montujú na seba a navzájom sa spájajú. Je len potrebné vybrať ten správny materiál založený na projekte klimatickej siete.

Pri výbere a kúpe rúr je potrebné zvážiť:

• výkon vykurovacieho zariadenia namontovaného vo vašom dome;
• spôsob kladenia hlavného a dodávateľského potrubia (môže byť otvorený a skrytý - pod podlahovým poterom alebo v stenách);
• metóda organizácie prúdu chladiaceho média v systéme (rozlišujeme prirodzené - pôsobením gravitácie a obehovými čerpadlami s núteným obehom);
• teplota, ktorou sa ohrieva chladiaca kvapalina (väčšina polymérov nevydržia viac ako 95 stupňov Celzia, v tomto prípade budete musieť namontovať oceľ);
• schéma kladenia potrubia.

Posledný bod je veľmi dôležitý. Pred vykurovaním je nevyhnutné rozhodnúť, ktorý okruh pre prenos tepla bude použitý.

Existujú tri:

1. Jedno potrubie. Používa sa jedno potrubie. Je položená vo forme krúžku nad všetkými miestnosťami a potom sú k nemu pripojené radiátory v sérii alebo paralelným spôsobom. Hlavnou výhodou tohto riešenia je nákladová efektívnosť (nakoniec bude potrebných minimálne časti a príslušenstvo).

Pokiaľ ide o nevýhody, tu je oveľa viac:

• neschopnosť presne regulovať objem chladiacej kvapaliny a teplotu v každej batérii - ak inštalujete tepelný ventil na trysku, obmedzuje tok vody nielen v jednom radiátore, ale aj vo všetkých prvkoch namontovaných ďalej;
• nerovnomerné rozloženie tepla - batérie inštalované bližšie k ohrevu kotla lepšie ako tie najvzdialenejšie;
• nemožnosť opravy - v prípade poškodenia alebo úniku jednej z batérií, nemožno ju odpojiť od spoločného obvodu, vymeniť alebo opraviť bez zastavenia prevádzky celého systému.

Obchádzky pomáhajú čiastočne kompenzovať nedostatky. Sú to časti potrubí menšieho priemeru, ktoré spájajú vstupné a výstupné potrubie radiátorov. Pomocou nich môžete nainštalovať ventil a odpojiť batériu od systému. Spotreba materiálu naraz sa zvýši nevýznamne.

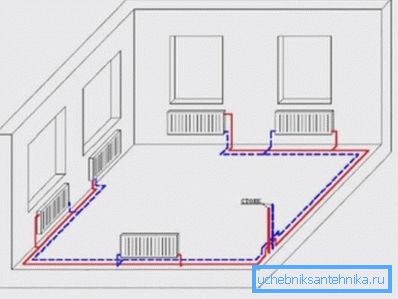

1. Dvojitá trubica. V tejto schéme sú dve rúry: jedna batéria sa dodáva do batérií, druhá prúdi späť do kotla. Efektívnejší a nákladnejší spôsob organizovania vykurovania.

Pozitívne aspekty používania systému dvoch potrubí sú zrejmé:

• pomocou manuálnych alebo automatických ventilov môžete nastaviť teplotu každého radiátora a dosiahnuť najpohodlnejšiu mikroklímu;
• tepelná energia prenášaná chladiacou kvapalinou je rozdelená rovnomerne;
• Ak batéria unikne, môžete zavrieť uzatvárací ventil a demontovať poškodený prvok na opravu alebo výmenu.

Dvojrúrkový systém umožňuje organizovať niekoľko vykurovacích okruhov: pre prvé a druhé poschodie pre radiátory a podlahové kúrenie, pre obytné miestnosti a spálne a tak ďalej. V tomto prípade sa používa hydraulický rozdeľovač na vykurovanie - rúrka s menšou tryskou, ktorá riadi tok vody.

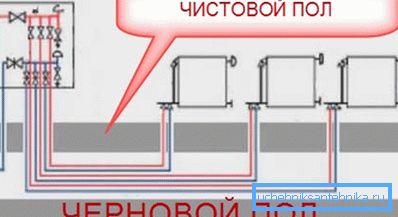

1. žiarenie. Najviac flexibilný a všestranný systém. V tomto prípade chladiaca kvapalina vstupuje do rozvodnej skrine, kde sú inštalované kolektory. Pomocou dvojice rúrok (napájanie a návrat) pripojte všetky batérie v dome.

Pomocou radiačného systému je možné regulovať mikroklíma v dome z jedného miesta a akýmkoľvek spôsobom usporiadať tok chladiacej kvapaliny.

Táto schéma vykurovania má však niekoľko funkcií, ktoré bránia jej širokej distribúcii:

• inštalácia vyžaduje obrovské množstvo potrubí, pretože z každého radiátora potrebujete vedieť pár potrubí do potrubia;
• len skryté položenie diaľnic je možné, pretože je nepravdepodobné, že bude možné urobiť veľké perá potrubia esteticky príjemné;
• v systéme lúčov môže byť účinný tok nosiča tepla organizovaný len pomocou čerpadiel.

Zaoberajúcimi sa usporiadaním tesnenia môžete zvoliť batérie.

radiátory

Rovnako ako v prípade rúr, radiátory sa navzájom líšia, predovšetkým z hľadiska materiálu výroby.

Pri konštrukčnom použití týchto batérií:

1. Liatina. Rozdiel v veľkej hmotnosti a trvanlivosti. Nevýhody zahŕňajú krehkosť a príliš atraktívny vzhľad. Sú charakterizované vysokou tepelnou zotrvačnosťou, takže sú zle vhodné na inštaláciu nezávislých vykurovacích sietí s uzavretým cyklom cirkulácie chladiaceho média.

Na druhej strane liatinové batérie sú často inštalované v bytoch spojených s ústredným kúrením, kde kvalita tepelného nosiča (fyzikálne aj chemické zloženie) je veľmi žiaduca. Potrebné je chrániť batérie pred vodným kladivom tým, že sa na trysky inštalujú uzatváracie ventily.

1. oceľ. Jedna z najlacnejších a najefektívnejších možností pre vašu vlastnú vykurovaciu sieť. Batérie sú lacné, ľahko sa inštalujú a vyzerajú dobre.

Jedinou nevýhodou je silná náchylnosť na koróziu. Chladiaca kvapalina sa nemôže odvádzať zo systému po dlhú dobu (napríklad v lete), inak sa hrdza rýchlo stáva oceľovými prvkami nepoužiteľnými.

1. hliník. Vyznačujú sa najvyššou silou na trhu a majú výborný vzhľad. Vzhľadom na vysoký koeficient prestupu tepla môžete použiť minimálne množstvo vykurovacích častí na efektívne vykurovanie miestnosti.

Hliníkové batérie veľmi zle tolerujú vystavenie agresívnym prvkom rozpusteným vo vode. Dokonca aj najmenšia odchýlka v chemickom zložení chladiacej kvapaliny môže spôsobiť poškodenie.

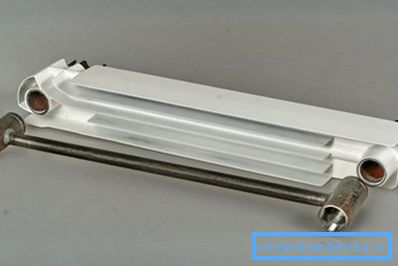

1. Bimetallic. Tieto batérie majú najvyššie spotrebiteľské vlastnosti, čo sa odráža v cene. Majú všetky výhody hliníkových radiátorov, ale sú zbavené svojich nevýhod.

Chladiaca kvapalina v nich cirkuluje cez oceľový rám a neprišla do kontaktu s hliníkovým výmenníkom tepla. V dôsledku toho máme väčšiu silu a menej trvanlivosť.

Ak sa nebojí ceny, môžete bezpečne kúpiť bimetalové ohrievače. Nebudete sklamaní pri výbere.

Etapa 2. Výpočet výkonu systému

Samostatne vykurovaná vykurovacia sieť bude efektívne vykurovať dom iba vtedy, ak bude kotol vybraný a inštalovaný s požadovanou kapacitou. To sa nedá urobiť "pohľadom", inak vykurovacia sila ohrievača nemusí byť dostatočná pre všetky miestnosti v dome, alebo budete preplatok za neefektívne spálené chladiace kvapaliny.

Ak chcete určiť požadovanú hodnotu, použite nasledujúci vzorec:

M_na = K_n * S / 10, kde:

• K_n - korekčný faktor v závislosti od miesta, kde je dom postavený;
• S je oblasť všetkých vyhrievaných priestorov v byte.

Tip! Je žiaduce pripočítať asi 20% k hodnote získanej v dôsledku vykonaných výpočtov, pričom sa zohľadňujú nepredvídané faktory: prebytok energie kvôli nízkym tlakom plynu, príliš studeným zimám, používaniu horúcej vody atď.

Stupeň 3. Výpočet objemu chladiacej kvapaliny

Rovnako dôležité je vypočítať, koľko chladiacej kvapaliny je potrebné na naplnenie systému.

Výpočty sa robia takto:

• získavame objem batérií vynásobením vnútorného objemu každej časti (uvedenej v priloženej dokumentácii k radiátorom) podľa čísla namontovaného v dome;
• získame objem potrubia vynásobením plochy ich vnútornej časti celkovou dĺžkou napájacích a vypúšťacích potrubí v systéme;
• dostaneme celkový objem systému a pridáme dve predchádzajúce čísla;
• zistíme teplotný rozdiel chladiacej kvapaliny - z maximálnej hodnoty odčítame teplotu vody v systéme vypnutia;
• môžeme nájsť objem chladiacej kvapaliny v horúcom stave (na to potrebujeme koeficient tepelnej rozťažnosti kvapaliny, ktorú používate pri určitej teplote - pre vodu pri 80 stupňoch sa rovná 5,87 * 10^-4).

Získaná hodnota je dôležitá nielen pri nákupe nemrznúcej zmesi alebo pri príprave požadovaného objemu zmäkčenej vody. Pri zaostrení na množstvo chladiacej kvapaliny je potrebné vybrať expanznú nádobu (objem by mal obsahovať najmenej 10% kvapaliny cirkulujúcej v systéme).

Fáza 4. Inštalácia

Takže po zakúpení potrebných materiálov a príslušenstva vykurovame vlastnými rukami. Tento proces nie je zvlášť náročný. Hlavnou vecou je prísne dodržiavať inžiniersky projekt vypracovaný architektonickou kanceláriou alebo osobne vypracovaný náčrt.

Počas práce si dávajte pozor na nasledujúce nuansy:

1. Vyhrievacie radiátory musia byť umiestnené pod okennými otvormi tak, aby ich dĺžka zodpovedala šírke okna. To výrazne znižuje značné tepelné straty cez okná (najmä tam, kde sú nainštalované nízkokvalitné okenné bloky).

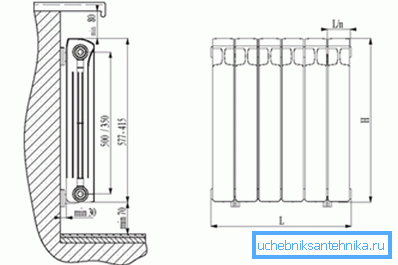

2. Vzdialenosť od podlahy k dolnému okraju akumulátora a od okenného parapetu k hornej časti by nemala byť menšia ako 10 cm, inak by došlo k narušeniu obehu vzduchu a zníženiu účinnosti konvekčného vykurovania.

1. Všetky radiátory v miestnosti by mali byť umiestnené na rovnakej úrovni. Chladiaca kvapalina bude rozdelená rovnomernejšie a vzhľad vykurovacích prvkov neprinesie vnútorné priestory miestnosti.
2. Okraje každej časti batérie musia byť zvislé. Horizontálne umiestnenie nie je povolené.
3. Bez ohľadu na usporiadanie potrubia musíte nainštalovať aspoň jeden vypúšťací ventil chladiacej kvapaliny, ktorý sa používa v prípade úplnej výmeny tekutín.

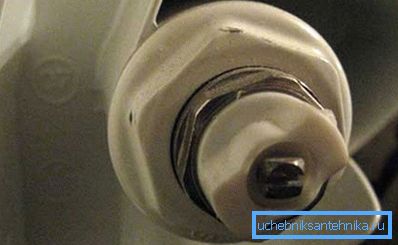

4. Aby sa zabránilo vytváraniu vzduchových zástrčiek, na hornej strane každej batérie na strane oproti vstupu je potrebné upevniť Mayevský žeriav. Odporúča sa tiež inštalovať vzduchové ventily do zložitých úsekov potrubí, kde sa očakáva vysielanie.

Na konci práce je potrebné vykonať test. Za týmto účelom sa do potrubia naleje tepelný nosič, po ktorom jeho tlak stúpa mierne nad normu a kotol sa spustí.

Klimatická sieť by mala pracovať v tomto režime najmenej 24 hodín. Ak sú zistené netesnosti, musia byť opravené.

záver

Mnohí majitelia domácností sa čudujú, ako to urobiť sami: robiť vykurovanie, kanalizáciu, vetranie, inštaláciu a tak ďalej. Dostali ste odpoveď na prvú otázku. Pokiaľ ide o ostatné - pozrite si video v tomto článku.
