Ako urobiť sami na seba kotol na tuhé palivo: sprievodca

Ak chcete vedieť, ako vlastné ruky ohrievať kotly na tuhé palivá, potom ste šli na správnu adresu a aj keď nebudeme uvažovať o všetkých možných možnostiach, pochopíte podstatu takejto inštalácie. Samozrejme, nemôžeme vám zaručiť nezvyčajne vysokú účinnosť, ale pri správnom nastavení klapiek napájania kyslíkom a nastavenie tiahla môžete určite dosiahnuť 65% pre vykurovací okruh.

Materiály, zostavy a montáž tohto prístroja budú prezentované krok za krokom a navyše môžete sledovať tematický videoklip.

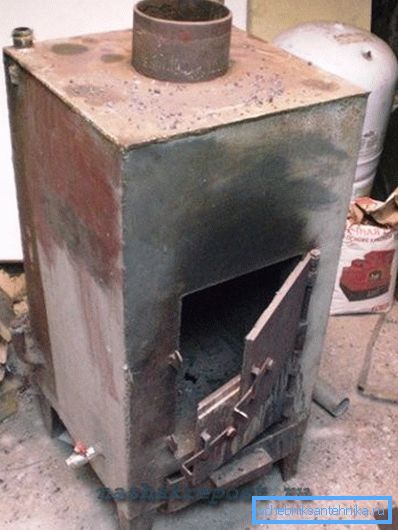

Kotol na tuhé palivá

Poznámka. Toto zariadenie má veľa spoločného so známym pre väčšinu sporákov, ale zároveň rozdiely, na základe ktorých prináša teplo, robia to úplne iné zariadenie.

Hlavné komponenty konštrukcie

• Zoznam hlavných prvkov zahŕňa palivovú komoru, v ktorej spaľuje tuhé palivo.. Táto komora je nevyhnutne vybavená roštom, cez ktorý sa dodáva kyslík, ktorý je potrebný na spaľovací proces.
• Potrebujeme buď rúrkový výmenník tepla alebo inú nádrž na vodu vyrobenú z ocele alebo liatiny odolnej voči teplu. - Tento prvok sa často nazýva vodný plášť.
• Systém škrtiacej klapky je potrebný na nastavenie prietoku čerstvého vzduchu a po útlme zatvárajú trakčné kanály. - v bežnej rúre sa tieto funkcie vykonávajú dverami dúchadla a brány (pohľad).
• No a samozrejme komín, ktorý je potrebný na odstránenie produktov spaľovania (dym) a na vytvorenie ťahu v palivovom priestore.
• Všetky tieto uzly pozostávajú z oceľového puzdra.

Poznámka. Aby sa zabezpečilo rovnomerné vykurovanie miestnosti aj počas útlmu paliva, inštrukcia odporúča inštaláciu tepelného akumulátora nad kotol. Ide o ocelovú konštrukčnú kapacitu, v ktorej sa počas činnosti jednotky sústreďuje teplo.

Navyše zásobník teplej vody z nehrdzavejúcej ocele je vybavený nad tepelným akumulátorom. Tento uzol nie je povinný, ale tým zabezpečíte druhý okruh, to znamená, že kotol je dvojkruhový.

Materiály a nástroje

• Pri montáži vykurovacieho kotla na tuhé palivo s vlastnými rukami budeme potrebovať určité nástroje a samozrejme aj materiály, medzi ktorými sa najprv oceľový plech môže nazývať s hrúbkou najmenej 5 mm.
• Potrebujeme aj kovový roh, vodné oceľové rúry (najlepšie bezšvíkové) a železný rošt.
• Za pecí a popol bude potrebné dverí a rúry škrtiacej ventil, nerezový plech pre zásobník tepla nádrží a teplej vody, rieky (profesijné) piesok (preosiateho).

• Z nástrojov, ktoré samozrejme nemôžete robiť bez plynu a prednostne elektrického zvárania, ktoré možno pripojiť doma.
• Na brúsku, to znamená, brúsky s kotúčmi na rezanie kovu.
• Tiež budete potrebovať elektrickú vŕtačku s kompletnou sadu vrtákov, klieští, konštrukčnú úroveň, oceľový roh a metrický pásik s pravítkom.

zhromaždenia

Najväčšie miesto je technicky reprezentované spaľovacou komorou, kde teplota vzduchu pri spaľovaní uhlia môže dosiahnuť 1000 ° C. To je základom celej štruktúry.

Preto, ak nemôžete nájsť žiadnu dosku z nehrdzavejúcej ocele, potom je najlepšie, aby ste túto komoru zdvojnásobili. To znamená, že spodnú, vrchnú, chrbtovú a bočnú stenu vytvoríte v dvoch vrstvách - najprv zostavíte kocku a potom ju oplášte ďalšou vrstvou a pokúsite sa čo najlepšie prispôsobiť všetky rozmery.

Pre pohodlie tejto práce je najlepšie použiť kovový pracovný stôl alebo len akýkoľvek stôl, na ktorom môžete rezať a variť kovové plechy.

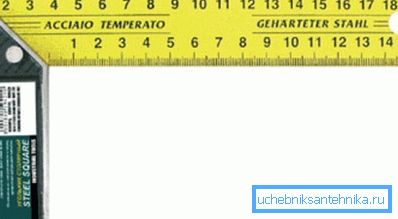

Ak sa pozriete pozorne na výkres, uvidíte tam označenia parametrov, ktoré sú uvedené v milimetroch. Prenesiete ich na oceľový plech s meracím uhlom a oceľovým pravítkom.

Keď budete rezať kov, nezabudnite, že strih disk môže mať hrúbku 1,0 až 1,8 mm (v závislosti od stupňa), ale na splnenie presná veľkosť nie je rez pozdĺž čiary, a blízko k nemu, ale takže po rezaní to nebolo viditeľné.

Najlepšie je objednať montáž tepelného výmenníka, najmä zo systému prepojených rúrok, odborníkom, aby neskôr nevznikli okolnosti vyššej moci vo forme netesností. Môžete si tiež objednať nádrž z nerezovej ocele pre akumuláciu tepla a prípravu teplej vody.

Ako ste pochopili, takáto konštrukcia bude mať dostatočne veľkú hmotnosť, takže kotle na tuhé palivá s vlastnými rukami sa najlepšie zhromažďujú v mieste ich inštalácie, takže nie je potrebná doprava. Pod základňou jednotky by mala byť naleje betón základ (ak nie je), alebo z neho šamotové tehly.

Rošt je položený na vodidlá a potom je namontovaný výmenník tepla. Rebrá sú zvárané do palivovej komory. Potom zostáva len pokrývať štruktúru kovovými plechmi (stenami a hornou časťou) a medzi stenami nalejeme umelý piesok, ktorý drží a nahromadí teplo.

záver

Hoci nedosiahnete efektívnosť, ako napríklad továrensky zmontovaný kotol, jeho cena bude o niekoľko rád nižšia, dokonca aj keď niektoré uzly sú vyrobené tretími remeselníkmi. Nebojte sa - pri zostavovaní takejto jednotky nie sú žiadne neprekonateľné ťažkosti - úspech vám!
