Ako urobiť parné vykurovanie v dome pomocou murovanej rúry

Pri výbere vykurovacieho systému sa odporúča, aby ste prežili ten, pre ktorý je v tejto oblasti dostatok paliva. Vzhľadom na to, že plyn ešte nedosiahol vzdialené miesta, mnohí sa pokúšajú inštalovať vykurovacie zariadenia, ktoré používajú tuhé alebo kvapalné palivá. Našou úlohou je dnes vysvetliť, ako sa ohrievať parou vlastnými rukami pomocou výmenníka tepla inštalovaného v tehlovom krbe.

Nosičom tepla v takomto systéme bude voda alebo para. Dnes nás zaujíma druhá možnosť, aj keď tieto dva systémy sú často navzájom zmätené. Majú rozdiely a sú dosť vážne, preto v obytných budovách je povolené používať iba vodný okruh. Je to spôsobené nebezpečným chodom vykurovania parou, keď je potrebné zohriať kvapalinu na teplotu vyššiu ako 100 ° С.

Zároveň je jeho cena nižšia ako cena vody a moderné ochranné opatrenia pomáhajú predchádzať katastrofickým následkom. Inštalácia parného vykurovania, napríklad z tehlovej pece, si vyžaduje veľa času a úsilia. Nižšie sa o tom podrobnejšie dozvieme.

Princíp činnosti

Teraz zvážte rozdiel medzi týmito dvoma systémami, aby ste neboli zmätení. Bude tiež povedané o výhodách a nevýhodách takéhoto vykurovacieho systému.

Pozrime sa podrobnejšie na to, čo je parné vykurovanie:

1. V nádrži sa voda uvádza do varu, ktorá sa postupne stáva parou.
2. Potom prechádza potrubím do radiátorov, ktoré dodávajú teplo do miestnosti.
3. V batériách kondenzuje kvapalina na prenos tepla.
4. Výsledná voda prúdi do expanznej nádrže a znovu vstúpi do výmenníka tepla.

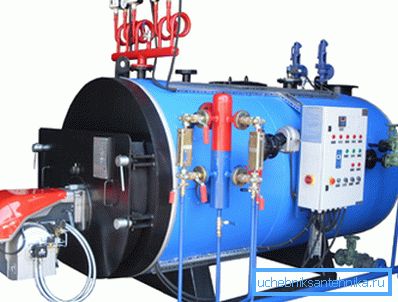

Tip: generátor na vykurovanie parou môže slúžiť ako kotol, pracujúci na odpadovom oleji. Takéto systémy sa často inštalujú v technických miestnostiach av garáži.

Vezmite prosím na vedomie, že nie je žiaduce používať murovanú rúru s parným generátorom na varenie, pretože v lete sa nedá použiť. Je lepšie navrhnúť alternatívu v tejto chvíli. Nemal by sa používať ani na plastové potrubia, nie je určený pre takéto teplotné podmienky.

Montážne vzory

Nižšie uvažujeme o najčastejšie používaných možnostiach:

1. Naneste chladiacu kvapalinu prírodného a mechanického obehového systému. V prvom prípade musí byť výmenník tepla umiestnený pod úrovňou všetkých potrubí a radiátorov pod uhlom. V druhom prípade je potrebné inštalovať čerpadlo, ktoré zaisťuje neprerušený pohyb tepelného výmenníka.
2. Jednorúrkový vykurovací systém v prevádzke používa princíp sériového pripojenia vykurovacích telies, keď sa chladiaca kvapalina prechádza potrubím, a to z jedného registra do druhého. Výsledkom je, že prvý je najhorúcejší a zároveň posledný - takmer ochladený. Odporúčame používať takýto systém pre malé miestnosti do 80 m2.

1. Dvojplášťový systém je vhodný pre veľké domy, najmä pre dvojpodlažné chaty. V tomto prípade sú radiátory v ňom paralelne zapojené pomocou prívodných a kondenzačných potrubí. Chladiaca kvapalina v tejto schéme sa dodáva do všetkých batérií s rovnakou teplotou, takže nemá čas na vychladnutie.

Nezávislé zariadenie na vykurovanie parou z tehlovej rúry

Pripravte zariadenie a materiály:

• poskytovať radiátory pod každým oknom;
• výmenník tepla - generátor pary alebo kotol na vodné rúry;

• potrubia pre paru a kondenzát. Odporúča sa používať pozinkovanú oceľ alebo meď;
• konektory, kolená, potrubné svorky, ventily - ventily na odľahčenie vzduchu, ventily;
• držiaky batérií;
• hydraulický zámok na sušenie parnej linky;
• redukčná a chladiaca jednotka;
• zníženie tlaku v systéme - redukčný ventil;
• zváracie stroje;
• čerpadlo;
• nádrž na odber kondenzátu.

Tip: odporučte drahé zariadenie na prenájom.

Môžete to urobiť sami alebo objednať výmenník tepla pre murovanú pec:

1. Pripravte kovové rúry s hrúbkou steny 2,5 mm, rovnako ako zváracie stroje.
2. Pripojte ich v podobe cievky a zároveň sledujte kvalitu zvarov. Približný výpočet - 1 m2 povrchu cievky môže dať až 9 kW.
3. Skontrolujte tesnosti po výrobe. Neodporúčame používať vodu, pretože inklúzie trosiek budú spadnuté pod vysokým tlakom a objavia sa fistuly.

Je lepšie použiť metódu nazvanú "petrolej na kriedu". V tomto prípade okrúhlejte všetky zvary kriedou a vylejte kerozín vnútri konštrukcie. Mel bude tmavnúť aj v prípade najmenších pórov, pretože kerozín sa do neho dostane.

proces

Nižšie nájdete sprievodcu, ktorý vám pomôže pochopiť:

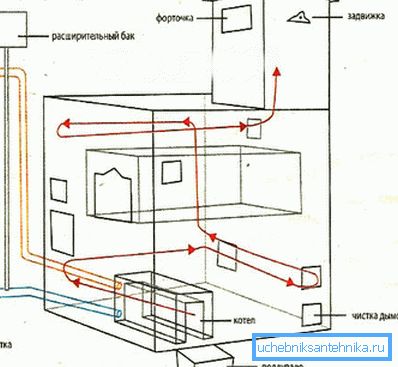

1. Nainštalujte výmenník tepla v peci pece počas ukladania.
2. Podľa vopred pripravenej schémy pod oknami namontujte batérie. Inštaláciou na každom kohútiku na uvoľnenie vzduchu.
3. Pripojte napájacie a vratné potrubia k nim.

Tip: ak prirodzená cirkulácia poskytuje malý sklon rýchlosťou 3 mm na 1 m.

1. Nainštalujte pred bezpečnostným ventilom bezpečnostné ventily, ako aj jeden ventil pred celým systémom.
2. Na začiatku potrubia umiestnite redukčný ventil a chladiace zariadenie.
3. Na konci potrubia vložte kondenzačnú nádrž, ktorá by mala odtokom späť do výmenníka tepla na svahu.

Tip: Nepoužívajte na tento účel membránový expandér, pretože je určený pre teploty do 85 ° C.

1. Ak je k dispozícii cirkulačné čerpadlo, nainštalujte ho pred pec v spiatočke.

Odporúčania špecialistov:

1. Ak je murovaná pec vybavená výmenníkom tepla, v komíne sa tvorí viac sadzí ako bez neho, takže sa musí čistiť častejšie.
2. S prirodzenou cirkuláciou chladiacej kvapaliny by mala byť pec umiestnená v suteréne, potom bude kondenzát voľne prúdiť do najnižšieho bodu.
3. Ventil vždy namontujte - čo zabráni prípadnej nehode a samotný systém bude bezpečnejší.

1. Upozorňujeme, že ak použijete nútený systém s elektrickým čerpadlom, v prípade výpadku elektrickej energie bude veľmi ťažké zastaviť prevádzku pece.
2. V drevenom dome je vykurovanie parou vytvorené rovnakým spôsobom ako v tehlovom dome. Potrebujete len dodržiavať požiarne bezpečnostné požiadavky a chrániť drevo pred prehriatím.

záver

Z článku ste sa naučili ako vykurovať parou, ako aj skutočnosť, že jeho použitie v obytnom súkromnom dome je lacnejšie ako voda, aj keď je nebezpečnejšie používať. Preto je potrebné striktne dodržiavať pokyny a poskytnúť systému špeciálne vybavenie, ktoré zvýši jeho bezpečnosť.

Tepelný výmenník si môžete objednať od špecialistov alebo si to urobiť sami. Inštalácia a pripojenie radiátorov nie je ťažké. Videá v článku vám pomôžu nájsť ďalšie informácie o tejto téme.
