Ako urobiť kúrenie v dvojpodlažnom dome s vysokou kvalitou a

Bohužiaľ, otázka, ako vykonať vykurovanie v dvojpodlažnom dome, sa po budovaní budovy pýta, kde nie sú žiadne výklenky na pokládku komunikácií. A niekedy dokonca aj zapojenie elektrických vodičov urobilo malú časť, takže je nebezpečné pripojiť elektrické spotrebiče s výkonom viac ako 1 kW.

Napriek tomu je nutné vyhrievať miestnosť, a preto musíme postupovať z toho, čo je, tj budovať kanály, meniť jednotlivé časti elektrického vedenia a niekedy dokonca aj re-plánovať miestnosti (to sa stalo). Teraz upozorňujeme na dva hlavné typy vykurovania - to je podlahový systém s ohrievaním vodou a radiátorový okruh a tematický videoklip nám pomôže.

kúrenie

Poznámka. Môžeme okamžite povedať, že konvenčné vykurovacie a varenie na dva poschodia nebude dostatočným zdrojom vykurovania - tu sú potrebné kotly na vodu. Samozrejme, je úplne možné vykurovanie miestnosti pomocou IPO (infračerveného ohrevu), ale hovoríme o tekutých nosičoch tepla.

ohrievače

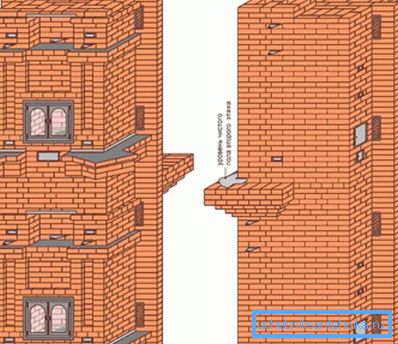

Možno najjednoduchšie riešenie pre vykurovanie je vykurovacia kachle na dvoch poschodiach - v skutočnosti sa nelíši od konvenčného sporáka, rozdeľuje sa iba na dve časti a bude trvať takmer dvakrát toľko stavebných materiálov. Ale urobiť taký dizajn ako hlavný zdroj vykurovania nie je veľmi výhodné.

Napriek tomu tu pre dobré vykurovanie budovy bude veľa palivového dreva a uhlia, čo navyše vytvorí odpadky v miestnosti a to všetko bez ohľadu na ťažkosti pri príprave paliva, čistenie popola a tak ďalej.

Poznámka. Kachle na vykurovanie dvojpodlažného domu je dobré v prípadoch, keď je pomocný, pretože táto metóda vykurovania trvá veľa času.

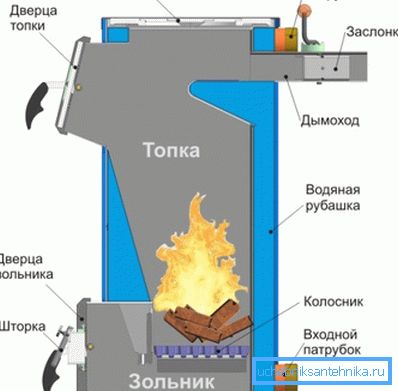

KLIVER-18P je kotol na priame spaľovanie na tuhé palivá, ktorý môže zabezpečiť ohrev vody pre dvojpodlažný dom s obytnou plochou 180 metrov.², okrem toho, prítomnosť varnej dosky vám umožní variť na nej. Hlavným typom paliva je palivové drevo a uhlie, ktoré sa ľahko nabíjajú do pece - z hľadiska objemu vám umožňuje držať polovicu logu a uhlie sa dá nakladať priamo z vedra. Kotol na tuhé palivo je omnoho účinnejší ako kachle na vykurovanie dvoch podlaží - potrebuje menej paliva a je navrhnuté a priori pre okruh ohrev vody.

Zariadenia na pevné palivo sa pyrolýzne alebo generátorové zostavy, ktoré sú založené na kanadskej peci Buleryan, nedávno začali používať veľmi veľkým spôsobom. Sú veľmi ekonomické.

Napríklad, ak používate palivové drevo, potom na podporu intenzívneho pálenia na deň, zvyčajne sú dostatočne dve ramená, ktoré sú položené dvakrát - jeden ráno a druhý večer. Táto účinnosť sa dosiahne pyrolýzou, to znamená, že zvyšky zo spaľovania paliva sa dostanú do inej komory, kde sa vypaľujú takmer na koniec, pričom takmer žiadne zvyšky (takéto pece sa používajú s alebo bez vodného plášťa).

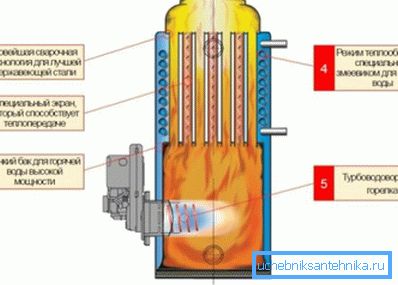

Vykurovacie jednotky na kvapalné palivo spravidla pracujú na nafte a vykurovacom oleji, preto sa tiež nazývajú nafta. Existuje takmer rovnaký systém vstrekovania a zapaľovania paliva, ako v motore.

Takéto kotle sú vhodné pre všetky regióny našej krajiny, pretože môžu pracovať za všetkých poveternostných podmienok, navyše s plnou autonómnou podporou. Aj keď niektoré z nich musia byť pripojené k 220V, aby ovládali automatické ovládanie ohrievača. Hlavnou nevýhodou takéhoto zariadenia je vysoká cena solária, ktorú strávite v chladnej sezóne - napríklad plyn alebo palivové drevo vás bude stáť oveľa menej.

Medzi elektrickými ohrievačmi sú galanové kotly na elektródy vedúce v mnohých krajinách. A v poslednej dobe sa v Ruskej federácii stávajú čoraz populárnejšie ako ekonomické a efektívne ohrievače (v porovnaní s vykurovacím kotlom je to o 20% úspornejšie a jeho účinnosť je až 98%).

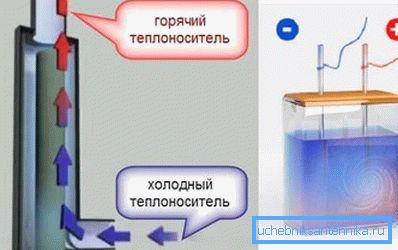

Podstata vykurovania je nasledovná - tekutina, ktorá je medzi polárnymi elektródami, presnejšie ióny, menia ich smer pohybu 50 krát za sekundu (aktuálna frekvencia v našej sieti je 50 Hz), z ktorej sa teplota prudko zvyšuje. Ukazuje sa, že kvapalina tu vykonáva funkciu elektrického špirálového vyhrievacieho prvku.

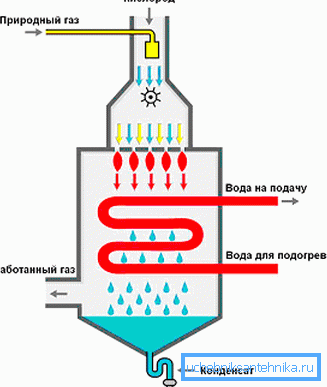

Vo väčšine regiónov Ruskej federácie je možné používať zemný plyn a dokonca aj tam, kde takáto možnosť neexistuje, využívajú skvapalnený propán na vykurovanie, pretože je veľmi efektívny, výhodný a vhodný. Kondenzačné kotly pracujú v automatickom režime (nastavenia sú nastavené ručne) a umožňujú, aby majitelia boli neprítomní niekoľko mesiacov (je dovolenkový režim) a ich optimálna prevádzková teplota je 60-80 ° C, aj keď to nie je predpoklad.

Účinnosť závisí vo veľkej miere od výmenníka tepla, ktorý je najčastejšie vyrobený z ocele alebo chrómniklalu, okrem toho aj železo a meď, životnosť tiež závisí od materiálu, pretože kondenzát (kritický bod 55-57 ° C) je korozívny pre kov ,

Povedzme hneď, že pre vykurovanie dvojpodlažného domu s vyhrievanými podlahami je najvhodnejšou možnosťou pre ohrievač kondenzačná jednotka. Jeho účinnosť je asi 105-107% a teplotný rozsah sa môže pohybovať od 30 ° C do 90 ° C bez poškodenia tepelného výmenníka.

Napriek tomu je tento systém vhodnejší pre nízkoteplotné okruhy (vykurované podlahy), kde priemerná teplota vody je 30-60 ° C, ale bod tvorby kondenzátu je 50-57 ° C V dôsledku toho bude pri atmosférickom horáku vždy prítomný kondenzát a to je ďalší 10-15% tepelnej energie.

Samozrejme, kondenzát sa nepoužíva vo svojej čistej forme, pretože tam sú kyseliny a prechádza cez rekuperátor - k tomuto dodatočnému zdroju je efektívnosť spôsobená takýmto príliš vysokým percentom.

Metódy zapojenia

Poznámka. Nezávisle od toho, ktorý uprednostňujete vykurovací kotol (sporák), bude zostava okruhu (radiátory, podlahové vykurovanie, radiátory a podlahové vykurovanie) zostať vždy rovnaké. Jedinou výnimkou bude kolektorové potrubie s autonómiou zariadení.

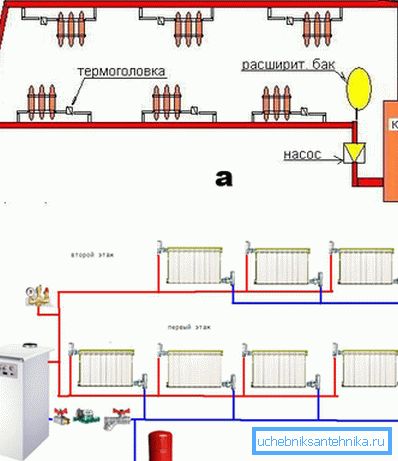

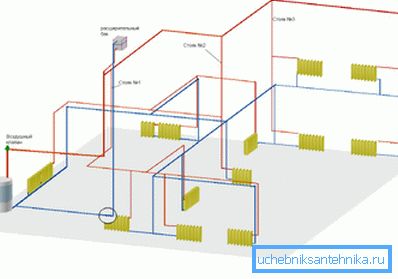

• Najčastejšie sa vykurovanie dvojpodlažného domu uskutočňuje pomocou okruhu chladiča, ktorý môže byť buď jednorúrkový alebo dvojrúrkový, kde je napájací systém a horúca a odtoková (spätná) studená voda namontované oddelene od seba. Podstata jednorádiového princípu je veľmi jednoduchá - cez hlavnú rúrku pod tlakom vytvorenú expanziou vody a / alebo cirkulačným čerpadlom, chladiaca kvapalina vstupuje do vykurovacích telies cez výstupy.
• Tento systém má jednu významnú nevýhodu - čím ďalej je žiarič umiestnený na digitálnom dosahu, tým bude chladnejšie prijímať vodu, ktorá už prešla inými batériami a stratila svoju teplotu.. V niektorých prípadoch sú na linke medzi vstupom a výstupom koncového pripojenia batérie inštalované uzatváracie ventily, ktoré prenášajú cirkulačný prietok cez vykurovacie telesá. Ako ukazuje prax, pre jednootáčkové vykurovacie okruhy sa nesmie používať viac ako 3-4 radiátory bez straty teploty.
• Keď používate obvod s dvoma rúrkami, takmer žiadne tepelné straty, pretože chladená kvapalina je vypúšťaná cez iný kanál, takže ak dokonca nainštalujete tri desiatky radiátorov do dvojpodlažného domu, ochladenie na konci linky bude takmer nepostrehnuteľné. Tak v jednom, ako aj v druhom prípade je veľmi dôležité zabezpečiť dostatočnú cirkuláciu, ktorá je dosiahnutá buď sklonom potrubí alebo cirkulačným čerpadlom, kde nie je svah povinný. V niektorých prípadoch je na vratnej rúre inštalované ďalšie čerpadlo, ktoré napomáha zabudovanému motoru vykurovacieho kotla.

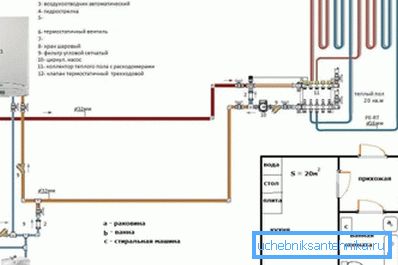

• Ak chcete vykurovať súkromný dvojpodlažný dom s vlastnými rukami pomocou vykurovanej podlahy, potom je samozrejme najlepšie použiť kondenzačný kotol a schéma zapojenia je veľmi podobná dvojvodičovému okruhu chladiča, kde namiesto batérie vznikne špirála alebo had z vodovodného potrubia. V prípadoch, keď sú priestory veľmi veľké, je najlepšie ich rozdeliť na dve alebo dokonca tri krídla, pričom každý z nich je napájaný hrebeňom napojeným na napájanie a vypúšťanie.

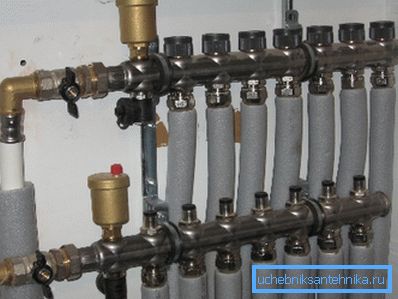

• Alternatívne môžete na každom poschodí nainštalovať dva hrebene (jeden pre kŕmenie a druhý pre návrat), ale potom s najväčšou pravdepodobnosťou budete musieť nainštalovať veľmi veľké hrebene, čo je nepohodlné. Takéto zariadenia sú lepšie rozmiestnené v rôznych častiach budovy, takže nie je viac ako 4-5 pripojení na jeden uzol.

• V prípadoch, keď je vedenie kúrenia v dvojpodlažnom dome vykonávané pomocou rôznych obvodov, radiátorov a podlahového vykurovania, potom musíte použiť princíp vykurovania kolektorov, pričom každá skupina ohrievačov má autonómnu teplotu. Ak pre vykurovacie radiátory potrebujete teplotu vody 60-80 ° C, potom pre vykurovanú podlahu dosiahnete dostatočnú teplotu 30-50 ° C, aby ste dosiahli rovnakú mikroklímu.
• Chladiaca kvapalina sa však dodáva z toho istého kotla, takže teplota prívodu je regulovaná trojcestným automatickým ventilom, ktorý v skutočnosti slúži ako obtok. To znamená, že kvapalina je dodávaná napríklad s teplotou 70 ° C k radiátorom, zatiaľ čo pre podlahu je potrebná iba 40 ° C av tomto prípade ventil automaticky presmeruje prietok na návrat. Keď sa voda v podlahovom okruhu ochladí pod 40 ° C, ventil vytvára novú časť horúcej chladiacej kvapaliny.

záver

Ak ste takéto veci nikdy neurobili, informácie z tohto článku vám nestačia. V tomto prípade budete musieť pre samostatnú prácu venovať pozornosť nuansy inštalácie kotlov, pecí a okruhov.
