Ako urobiť infračervené podlahové vykurovanie sami

Moderné technologické riešenia umožňujú nájsť v podstate nové spôsoby vykurovania obytných priestorov. Až donedávna sa centralizované alebo individuálne vykurovacie systémy kotlov považovali za všeobecne prístupné. Technické inovácie a hodný nahrádzať konvenčné spôsoby vykurovania bytov, vznik inovatívnych spôsobov vykurovania využívajúce podlahu ako ku kumulácii tepla a termoizluchayuschey povrchom. Taká je technológia infračerveného podlahového vykurovania. Povieme vám, ako vytvoriť infračervené podlahové kúrenie vlastnými rukami.

Špeciálne funkcie

Najprv prišiel stavba vodných podláh, a po chvíli - elektrický kábel a tyče typy teplých podláh. A relatívne nedávno došlo k rozvoju technológie IPO - infračerveného ohrievača filmu. Vykurovanie podláh, stien alebo stropov tohto dizajnu má niekoľko výhod:

• Nízky v porovnaní s ostatnými metódami vykurovacieho výkonu 15-55 W / h na 1 m ?, Vzhľadom k vysokej tepelnej vodivosti uhlíkových vlákien použitých na výrobu materiálu, použitie regulácia teploty pre vytvorenie príjemnej teploty a pokoj v prevádzke.
• Vysoká spoľahlivosť vďaka paralelnému zapojeniu prvkov elektrického obvodu. Keď sa vykuruje jedna vykurovacia časť, zostáva zvyšok správne.

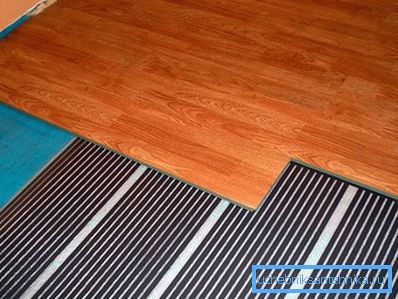

• Filmovú štruktúru môžete pokryť takmer všetkými materiálmi: laminát, drevené parkety, koberec, sadrokartón alebo kompozit.
• Jednoduchá inštalácia na hladký povrch, ktorý môže vykonať každý domáci remeselník, ktorý nemá špeciálne odborné zručnosti. Neprítomnosť odrezkov, kladenie výrezov a drážok si nevyžaduje použitie špeciálneho nástroja - perforátorov a násypníkov.

Materiál IPO

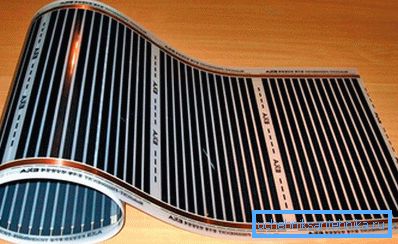

Na pokládku vyhrievacej vrstvy sa používa termálna fólia s hrúbkou 0,2-0,4 mm. Predáva sa v kotúčoch s šírkou 50-100 cm a dlhými až 50 metrov.

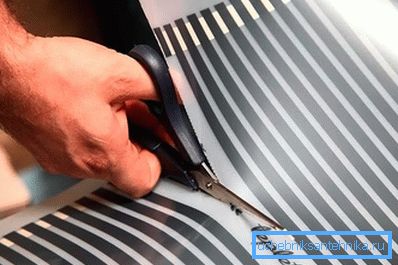

Rez film o rohože možno rezať pomocou špeciálnych liniek, aplikuje na povrch, značenie je všetkým jasné, takže ak je otvorenie je ťažké spliesť s vykurovacími pásy sú rezané je prísne zakázané.

Film pozostáva z vykurovacích prvkov - prúžkov širokých 1,5 cm spojených striebornými medenými pneumatikami. Vo vnútri každého ohrievacieho prvku je karbónová uhlíková pasta na báze grafitu, ktorý počas prechodu elektrického prúdu emituje infračervené žiarenie. Spektrum žiarenia je mimo viditeľného rozsahu ľudského oka. Emisná vrstva je spoľahlivo laminovaná na obidvoch stranách hustými vrstvami nehorľavého polyméru s teplotou topenia 130 ° C. Transmite ultrafialové svetlo a spoľahlivo chráni pred vniknutím vlhkosti, mechanickým poškodením alebo elektrickým obvodom. Oblasť nakúpeného filmového náteru sa vyberá na základe:

• Nie menej ako 70-80% plochy miestnosti pre hlavné vykurovanie.
• 30-40% plochy pre vykurovanie alebo záložné vykurovanie.

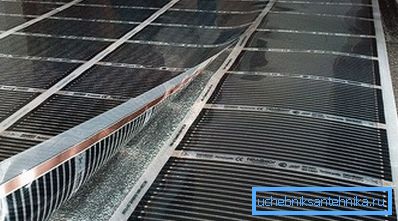

Postupná inštalácia a inštalácia vykurovacieho zariadenia

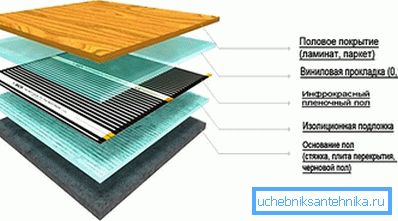

Umiestnenie sa vykonáva na rovnom základe. Pri vyrovnávaní sa používajú samonivelačné podlahy, prípustná veľkosť nepravidelností je ± 3 mm, úroveň sa používa na meranie. Je možné sa vyrovnať metódou majáku cementu a piesku, po ktorom musí byť povrch vyčistený z nečistôt a prachu.

Ďalej je potrebné vytvoriť vodotesnú vrstvu špeciálnych materiálov alebo plastovú fóliu s hrúbkou 50 mikrónov.

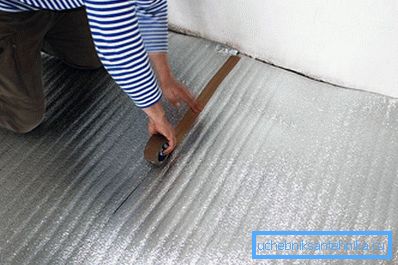

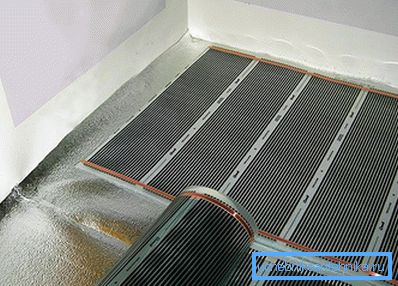

Aby sa minimalizovali tepelné straty, je potrebné inštalovať tepelnú izoláciu z metalizovaného metalizovaného substrátu, fóliovanej polyetylénovej peny alebo polypropylénovej fólie. Zodpovedá reflexnej strane hore. Hrúbka vrstvy s vrstvou reflexnej fólie by mala byť 3-5 mm.

Ak sa podlahy pokryjú keramickými dlaždicami, použije sa nepotiahnutý technický korok.

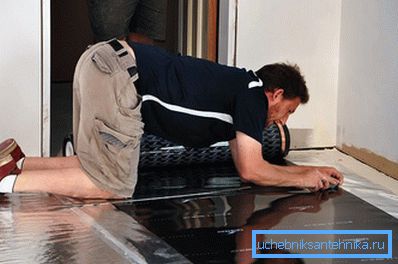

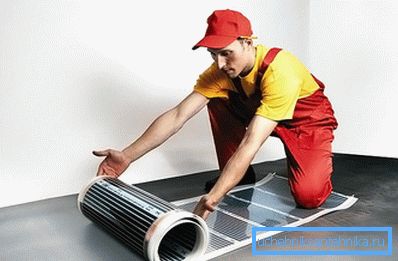

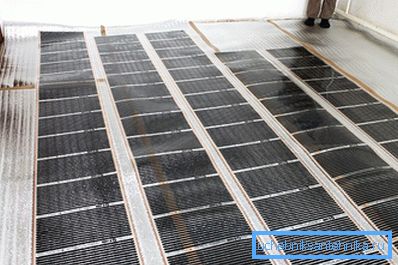

Potom nožnicové IPO rohože na požadovanú dĺžku, aby vopred stanovené výkresu, vzhľadom k tomu, že odsadené od každej steny by mala byť asi 20 cm. Dekompozícia ich zadok vo vzdialenosti 5 až 10 mm (prekrývajúce nie je povolené) tak, aby sa medené tyče boli v dolnej časti. Pásy by mali smerovať k stene pomocou zásuvky, z ktorej je napájanie dodávané. Pozdĺž tejto steny, aby sa ušetrili, sú vyrobené elektrické prepojky a je tiež inštalovaný snímač teploty.

Nedovoľte, aby na fóliu padali nástroje. Aby nedošlo k poškodeniu IPO, je lepšie neútočiť na rohože.

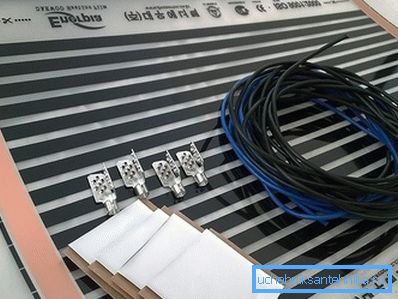

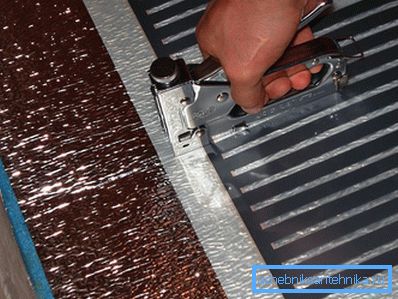

Potom, zaistite škáry páskou a medených prípojníc rezom izolovaných asfaltových pásov obsiahnutých v balíku.

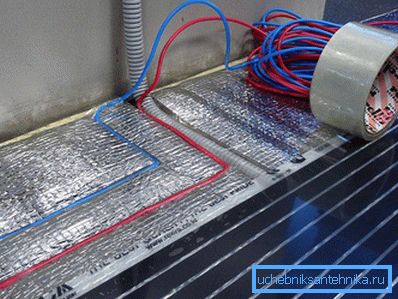

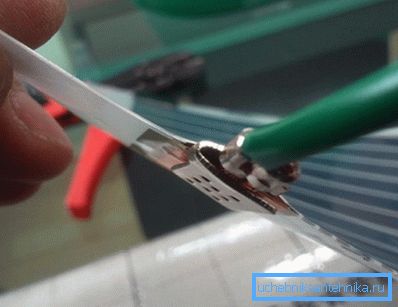

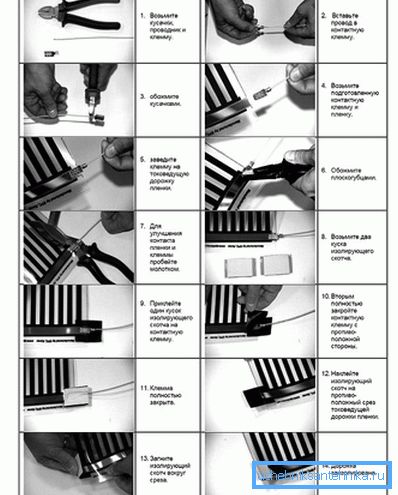

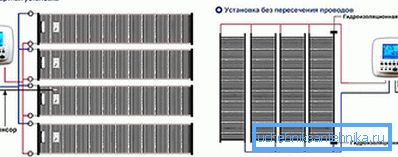

Podložky v elektrickej sieti sú paralelne zapojené elektrickými vodičmi - prepojkami s koncovými sponami. Izolácia sa odstráni z drôtov, svorka koncovky sa zapne a upne a zovrie. Je potrebné správne umiestniť svorku s drôtom na kontaktoch rohoží. Jedna strana svorky by mala ísť dovnútra IPO, druhá by mala byť na medenej zbernici vonku. Zvierka sa stlačí na oboch stranách kliešťami. Miesty kontaktu sú izolované bitúmenovým tmelom.

Priemer použitých drôtov sa vypočíta na základe spotreby energie paralelne zapojených článkov. Za týmto účelom je deklarovaný výkonový stupeň IPO na 1 m² vynásobený štvorcom. Výsledkom je získanie celkového výkonu, ktorý je rozdelený sieťovým napätím I = P / U. Pre špeciálne tabuľky určujeme priemer prierezu prepojky na veľkosť prúdovej sily. Podobne je zvolený priemer napájacieho kábla. Napríklad, ak chcete pripojiť všetky 1,5 kW bunky, stačí mať medený drôt 1,5 mm ?.

V tepelne izolačnej vrstve pod fóliou alebo do podlahy s hĺbkou 1-2 cm je inštalovaná trubica so snímačom teploty. Pripojí sa k regulátoru teploty. Napájacie napätie na IPO sa dodáva prostredníctvom snímača teploty počas doby prevádzky / uzatvorenia okruhu.

Po inštalácii sa vykoná testovacie pripojenie k systému. Sieťové napätie sa aplikuje na vstup a kontroluje sa rovnomerné zahrievanie všetkých rohoží. V prípade problémov sa v tomto štádiu eliminujú. Vykurovací systém je pripravený na prevádzku. Teraz môžete začať položiť povrchovú úpravu. Tak je možné izolovať aj studený balkón alebo lodžiu, čo vytvára pohodlné podmienky na pobyt v týchto izbách.
