Ako určiť požadovaný výkon radiátorov - podrobný návod

Pred zakúpením akéhokoľvek vykurovacieho telesa potrebujete poznať požadovanú tepelnú energiu tohto zariadenia. V skutočnosti sa na základe týchto údajov uskutočňuje výber počtu úsekov. Prekročenie stupňa výpočtu môže nakoniec viesť k narušeniu mikroklímy v miestnosti, takže bude užitočné zoznámiť sa s metódou výpočtu.

O výpočte vykurovacieho systému

V tomto štádiu je potrebné zabezpečiť, aby vykurovacia kapacita vykurovacieho radiátora zabezpečovala konštantnú teplotu v miestnosti počas najchladnejšieho času vykurovacej sezóny. Určenie výkonu vykurovacieho telesa je nevyhnutné na určenie požadovaného počtu segmentov (pozri tiež článok Ako pripojiť radiátory v centrálnom alebo autonómnom systéme).

Venujte pozornosť! Aby bolo možné plynulo nastaviť prevádzku vykurovacieho akumulátora, inštalácia termostatu nebude nadbytočná.

Celý proces sa uskutočňuje v niekoľkých etapách:

• tepelné straty cez obvodové konštrukcie sú vypočítané;
• podľa technickej dokumentácie sa zistil prenos tepla z jedného segmentu zvoleného radiátora;
• vypočítať požadovaný počet segmentov batérie.

Výpočet tepelnej straty

To je prvá vec, ktorú treba začať, pokiaľ ide o určenie výkonu vykurovacieho telesa.

Teplo sa spotrebuje cez:

• steny, vonkajšie i vnútorné (ak je miestnosť ohraničená nevykurovanou miestnosťou);
• podlaha;
• strop;
• okien a dverí.

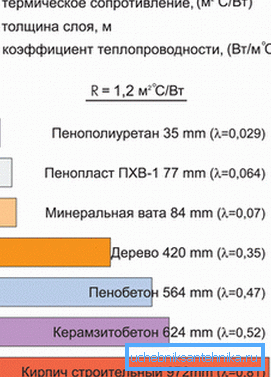

Výpočet strát sa uskutočňuje s prihliadnutím na typ a hrúbku materiálu, použije sa vzorec

v tomto vzorci

• Q - tepelné straty;
• S - plocha miestnosti, m²;
• ?t je teplotný rozdiel v miestnosti a mimo nej, C;
• ? - referenčná hodnota - koeficient tepelnej vodivosti, W / m •?
• v - hrúbka obvodového plášťa budovy, m.

Z hľadiska tepelných strát sú horné podlažia v nevýhodnej polohe, pretože nad nimi je umiestnená nevykurovaná podkrovia a vonkajší vietor je silnejší. Takže pre nich môže byť výsledná tepelná strata zvýšená o približne 10%.

Venujte pozornosť! Pri výpočte nemusíte zabúdať na vetranie, pretože výmena vzduchu v zime nezastaví. Na tento účel sa zavádza vynásobujúci koeficient 1,1 - 1,4. Väčšia dôležitosť sa venuje intenzívnemu vetraniu bývania.

Výpočet chladiča

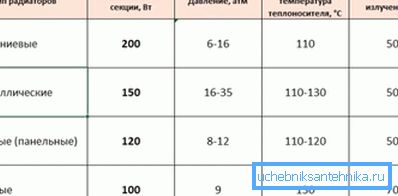

Keď máte údaje o tepelných stratách, môžete zvoliť batériu. Zároveň je potrebné brať do úvahy efektívnosť zariadenia, napríklad výkon oceľových radiátorov je nižší ako bimetalické náprotivky.

Požadovaný počet segmentov je definovaný ako pomer tepelných strát k prenosu tepla jedného segmentu. Ale časť o výkone tepla - hodnota pasu, musí výrobca označiť pre každý model radiátora. Použitý vzorec je:

v tomto vzorci:

• n je celkový počet batériových častí, ks;
• Q - tepelné straty, W;
• N - výkon jedného úseku, W.

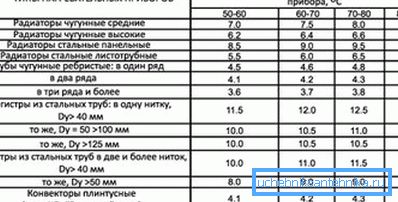

Treba mať na pamäti, že pasové údaje o sile prvého segmentu sú uvedené pre určitý teplotný rozdiel (zvyčajne 90/70). Ale pomerne často sa teplota chladiacej kvapaliny líši a v tomto prípade sa mení prenos tepla vykurovacieho akumulátora. Napríklad výkon liatinových radiátorov, keď sa teplotný rozdiel zmení z 80-100 na 50-60 kvapiek asi o 15-20%.

Ak chcete vypočítať výkon segmentu s ľubovoľnou teplotnou hlavou, použite vzorec

v tomto vzorci

• k - prenos tepla, hodnota pasu, W / m²•? S;

• A - oblasť prierezu, m²;
• ?T - teplotný tlak, С. Vypočítané podľa vzorca

T_pod a t_ARR - teplota chladiacej kvapaliny pri vstupe akumulátora a mimo neho;

T_BR - izbová teplota, C.

Zjednodušená metóda

Ak je všetka práca v dome vykonaná rukou, potom pomerne často, namiesto podrobného výpočtu, ľudia sú spokojní s približným výberom. Treba poznamenať, že výsledok v tomto prípade, hoci nie je veľmi presný, sa zníži pri výbere chladiča.

Existuje niekoľko spôsobov, ako možno priblížiť výpočet:

• so štandardnými parametrami (výška stropu v miestnosti do 3 m, teplota nosiča tepla 85-90? С, 1 okienko a 1 dvere v miestnosti) môžete použiť závislosť 100 W / 1 m² rozloha. V miestnosti, napríklad 20 m² potrebuje batériu, ktorá dokáže zabezpečiť tepelný výkon 2 kW;

Venujte pozornosť! Pre rohové miestnosti, ako aj pre byty v horných poschodiach sa zavádza násobiteľ 1,2. Cena batérií nie je taká vysoká, takže je lepšie sa mýliť.

• výpočet sa môže vykonať s prihliadnutím na kubickú kapacitu miestnosti. V tomto prípade je založený na tom, že 200 W tepelnej energie je schopné vykurovania 5 m.³ priestor.

Venujte pozornosť! Prax ukazuje, že výsledok v tomto prípade je nadhodnotený o približne 10%.

Výsledky obidvoch metód by mali byť približne rovnaké. Je vhodnejšie porovnať ich s konkrétnym príkladom. Predpokladajme, že potrebujete vyzdvihnúť radiátor pre izbu s rozmermi 5x5x3 metrov, má 1 dvojité zasklenie, 1 vnútorné dvere, byt sa nachádza v dolnom poschodí.

Prvá zjednodušená metóda výpočtu zahŕňa nasledujúcu postupnosť činností:

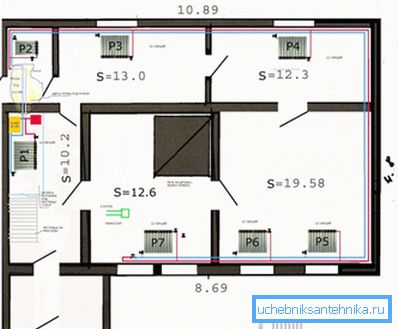

• určený priestorom miestnosti, 5x5 = 25m²;
• vzhľadom na podiel 100 W / 1 m², určuje výkon zariadenia, v tomto prípade 2,5 kW;
• výkonnosť jednej časti konkrétneho radiátora je napísaná z charakteristiky pasu. Napríklad vyberte hliníkový model A350, 1 segment je schopný dodať 138 wattov tepelnej energie;

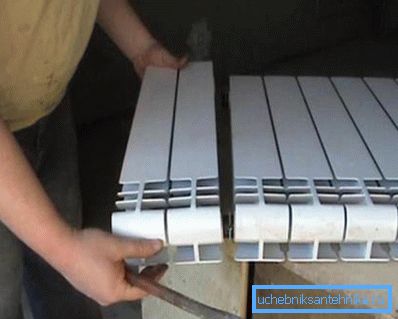

• počítal počet segmentov, 2500/138 = 18,12 - 19 kusov.

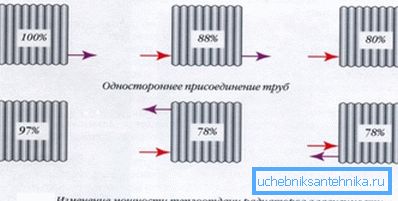

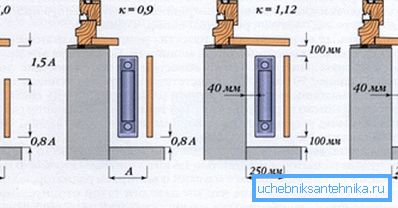

Venujte pozornosť! Spôsob pripojenia tiež zohráva veľkú úlohu v jednotnom zohriatí a tým aj pri prenose tepla.

Pri práci na 2. metóde bude inštrukcia vyzerať takto:

• vzhľadom na podiel 200 W / 5 m³ Určte, koľko vzduchu zahreje 1 časť vybranej batérie. V tomto prípade sa 1 sekcia zahreje 3,45 m³;
• určiť objem miestnosti 5 • 5 • 3 = 75 m³;
• počítá počet sekcií 75 / 3.45? 22 sekcií.

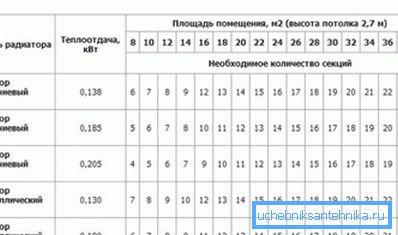

Chyba vo výpočte druhou zjednodušenými metódami bola 13,6%, čo nie je až taká zlá pri približnom výpočte. Získané výsledky sú zhruba v súlade s odporúčaniami výrobcu (uvedené v tabuľke).

sčítanie

Na udržanie normálneho vnútorného mikroklímu je potrebné dosiahnuť rovnováhu medzi vstupom tepla a stratou tepla. Táto podmienka môže byť splnená len s riadnym výpočtom vykurovacieho systému všeobecne a najmä s vykurovacími radiátormi. Metódy výpočtu navrhnuté v článku môžu byť použité pri výbere počtu častí vykurovacieho akumulátora v byte alebo v súkromnom dome (pozrite si tu, ako opraviť vykurovacie teleso pomocou improvizovaných prostriedkov).

Video je stručný návod na výpočet vykurovacieho akumulátora.
