Ako správne viazať vykurovací kotol

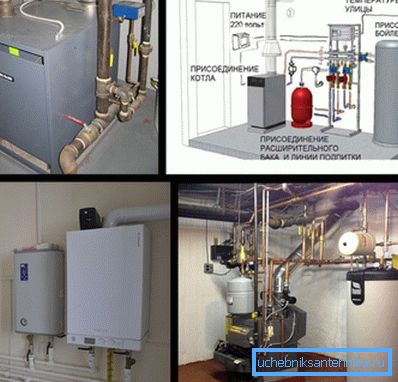

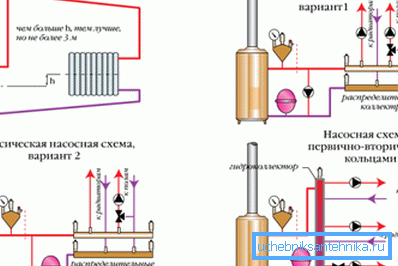

Jeden kotol vám nedokáže poskytnúť teplo v miestnosti, preto je potrebné, aby ste ho napájali. Potom môže teplo, ktoré vytvára, pretekať cez potrubia do vykurovacích zariadení, ktoré ich dodajú atmosfére miestností. Treba poznamenať, že schéma potrubia sa môže líšiť v závislosti od typu vykurovacieho kotla použitého v systéme, jeho inštalácie a dostupnosti dodatočného vybavenia. Preto majte na pamäti, že neexistujú univerzálne možnosti.

Výber potrubia

Každý materiál má svoje vlastné vlastnosti, ktoré ovplyvňujú jeho výkon. Pri výbere rúrok na viazanie kotolne venujte pozornosť svojim tepelnoizolačným vlastnostiam, aké ťažkosti môžu vzniknúť pri inštalácii a či je cena výrobkov pre vás správna.

Zvážte najobľúbenejšie riešenia:

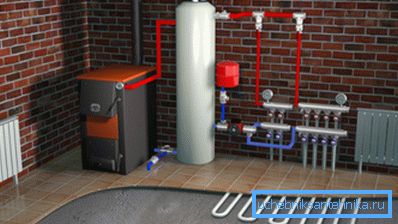

Kotol na tuhé palivá

Konštrukcia zariadenia a jeho princíp činnosti ovplyvňuje pripojenie k vykurovaciemu systému. Treba poznamenať, že súčasné páskovanie tuhého paliva a elektrického kotla má svoje vlastné nuansy, ktoré ovplyvňujú ich prevádzku a výkon.

Pozrime sa podrobnejšie na to, ako by mal byť kotol na tuhé palivá viazaný vlastnými rukami:

1. Teplota spiatočky nemôže byť nižšia ako "rosný bod" alebo 55 ° С. V opačnom prípade dôjde k veľkému množstvu kondenzácie. Odporúčame z tohto dôvodu vytvoriť pásku dreveného kotla s dvojitým obvodom na tuhé palivo s meďou, ktorá je oveľa lepšia ako polypropylén. Má lepšiu tepelnú vodivosť, čo znižuje množstvo kondenzátu.

1. Ak je to potrebné, môžete pripojiť niekoľko kotlov do jednej siete, čo si bude vyžadovať ďalšie vybavenie.. Napríklad pri pripojení dvoch kotlov na tuhé palivá bude potrebný tepelný akumulátor. Táto schéma sa už dlho používa na západe, čo vám umožňuje ušetriť nadbytočné teplo v špeciálnej nádrži, ktorá sa podobá termosku. Keď klesne teplota chladiacej kvapaliny, začne teplo vychádzať z nádrže. Je tiež potrebné zabezpečiť v tomto prípade dva ventily - termomixačný tepelný nosič zabraňujúci prehriatiu a podvratný. Hoci inštalácia tepelného akumulátora si bude vyžadovať dodatočné náklady, nakoniec všetky investície budú platiť za seba pomerne rýchlo kvôli úsporám paliva.

1. Použitie na viazanie polypropylénových rúrok je za určitých podmienok možné.. Napríklad by mali byť tepelne odolné a vystužené, pretože chladiaca kvapalina bude mať vždy teplotu vyššiu ako 60 ° С. Dobre overené výrobky s optickým vláknom s hliníkovou tyčou. Pokyny pre inštaláciu súčasne nevyžadujú, ako v prípade medi, použitie elektrickej izolácie a uzemnenia.

Plynové zariadenia

V tomto prípade neexistujú žiadne hotové riešenia, pretože všetko závisí od použitia zariadení na ohrev vody, ako aj od počtu jednotlivých vykurovacích systémov.

Nižšie vám ponúkame odporúčania odborníkov:

1. Vyhrievaná podlaha a radiátory. V tomto prípade by plynový vykurovací kotol mal byť prísne viazaný pomocou hydraulickej ihly alebo rozdeľovača vody. Kotol ohrieva chladiacu kvapalinu a cirkulačné zariadenie nainštalované vo vnútri sa natlakuje priamo z oblasti do kolektora. Po šípke sa pre každý vykurovací okruh používajú prídavné obehové čerpadlá.

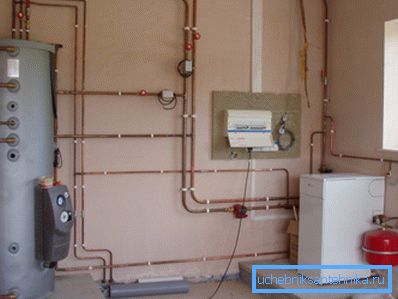

1. Spojenie stenového zariadenia s medenými rúrkami sa uskutočňuje podľa vypočítaného prierezu potrubia. To isté platí pre polypropylénové rúry. Ak je však na vykurovanie 60 m2 prierezu medeného potrubia 20 mm, priemer polypropylénu musí byť v rozmedzí od 25 do 32 mm.
2. Inštalácia akumulačnej nádrže je inováciou, ale doteraz sa nestala rozšírená. V takomto prípade sa odporúča použiť na pripojenie podlahového plynového kotla v prípade použitia liatinových jednotiek. Obávajú sa prudkého poklesu teploty a zásobník tepla umožňuje vyhladenie týchto vrcholov.

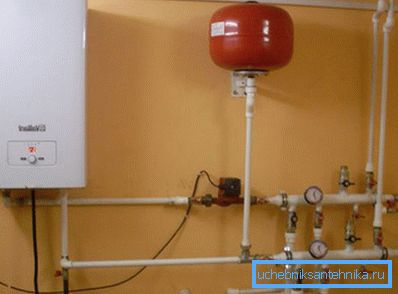

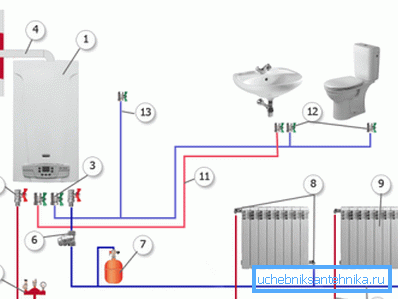

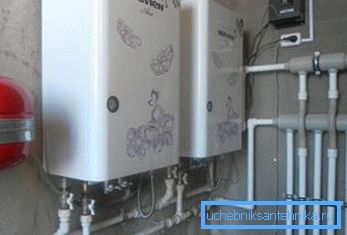

3. Pre pripojenie namontovaného plynového kotla s 2 okruhmi nie je potrebné žiadne ďalšie zariadenie. Dizajn a tak plne vybavený. Stačí pripojiť zariadenie k radiátorom vykurovacieho systému doma. Pri pripájaní plynového nástenného kotla s jednou slučkou z polypropylénu do domáceho vykurovacieho systému sa práca vykonáva podobným spôsobom. Iba v tomto prípade sa berie do úvahy len vykurovací systém.

1. Pre vonkajšie modely je zvyčajne potrebné inštaláciu dodatočného vybavenia. Napríklad pre dvojitý okruh budú potrebné obehové čerpadlá, hrubé a jemné filtre, expanzná nádrž. Môže byť tiež potrebné inštalovať a hydraulické šípky.

Tip: Ak je k vykurovaciemu systému pripojený jednoprúdový plynový kotol prúdového typu, musí byť inštalovaný obtok, ktorý reguluje cirkuláciu chladiacej kvapaliny, ktorá by sa po výpadku elektrického prúdu nemala ukončiť.

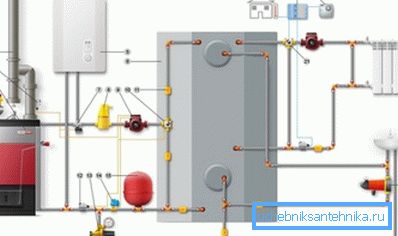

Kotol na drevo a elektrickú energiu

Väzba zariadenia sa vykonáva paralelne a postupne. Je to nevyhnutné na zabezpečenie nepretržitého ohrevu chladiaceho média v systéme.

Ak to chcete urobiť, postupujte takto:

1. Hlavným zdrojom tepla je kotol na tuhé palivá. Mala by zabezpečiť normálne ohrievanie chladiaceho média počas celého dňa.
2. Pri západe slnka a po vyhorení paliva by sa mal elektrický kotol automaticky zapnúť a pokračovať v ohrievaní chladiacej kvapaliny v systéme, až kým sa hlavný kotol nezapne.

Existuje niekoľko spôsobov, ako to dosiahnuť, ale hlavným je použitie ejektora. V takomto prípade je nutný predpoklad - kotol musí byť inštalovaný pod malým uhlom, potom nebude mať recirkulácia chladiacej kvapaliny.

Tip: Rovnaká metóda môže byť použitá aj pri viazaní vykurovania vykurovacieho kotla na pelety.

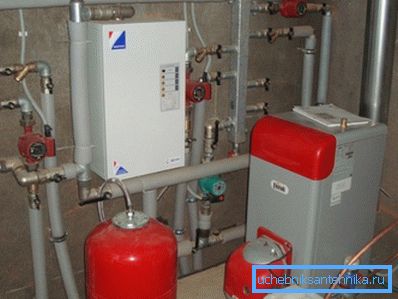

Kotol na naftu

V tomto prípade je potrebné dodatočné zariadenie na zabezpečenie stabilného obehu chladiacej kvapaliny a normálnej prevádzky vykurovacieho systému:

• expanzná nádoba;
• obehové čerpadlo - nastavenie na spätnom vedení;
• ak je kotol určený na vykurovanie veľkej plochy, niekoľkých pater alebo rôznych vykurovacích okruhov.

Tip: Pri pripájaní palivovej nádrže berte do úvahy inštaláciu palivového čerpadla a zásobníka.

Je možné pripojiť kotol na tuhé palivo a naftový motor v jednom okruhu a zberať ho sériovo. Hlavným zdrojom tepla je zariadenie na pevné palivo, keď sa začne znižovať intenzita vykurovania chladiacej kvapaliny, je aktivovaný vykurovací olej.

Najnovšie modely sú vybavené všetkými potrebnými automatizáciami, takže pri správnych nastaveniach bude zásah do procesu operátora minimálny. Pred inštaláciou je potrebné vykonať predbežný výpočet potrubia zariadenia s akumulátorom tepla.

záver

Prevádzka akéhokoľvek vykurovacieho systému pre domáce alebo priemyselné zariadenie závisí od správneho páskovania zdroja tepla, v tomto prípade vykurovacieho kotla. Neexistujú univerzálne schémy, takže v každom prípade je potrebné vykonať predbežný výpočet.

Je potrebné brať do úvahy počet vykurovacích okruhov, inštaláciu kotla - na podlahe alebo na stene, ako aj ďalšie faktory. Ak máte pochybnosti o sebe, je lepšie hľadať pomoc od technikov kúrenia. Videá v článku vám pomôžu nájsť ďalšie informácie o tejto téme.
