Ako si vybrať radiátor: podľa princípu práce, prenosu tepla

Informácie o tom, ako vybrať vykurovacie teleso, budú dôležité nielen pre remeselníkov, ktorí plánujú postaviť dom. Aj pri nákupe prídavného ohrievača je potrebné brať do úvahy jeho parametre, pretože každá zmena v systéme zásobovania teplom budov musí byť premyslená a opodstatnená.

V našom článku vám poviem, čo treba pamätať pri navrhovaní vykurovacích okruhov, ako aj pravidlá, ktoré treba dodržiavať pri výbere batérií pre dom alebo byt.

Hlavné kritériá výberu

Princíp činnosti

Pochopiť, ako vybrať správny radiátor, je možné len po komplexnej analýze jeho prevádzkových parametrov. Z nich je pomerne málo, ale všetky sú veľmi dôležité.

Prvá vec, ktorú potrebujeme vedieť, je typ použitých zariadení.

Podľa tohto parametra sú radiátory rozdelené na vodu a elektrickú:

• Vo vodných batériách pôsobí ohrievaná voda ako chladiaca kvapalina. Proces vykurovania sa vykonáva v kotle alebo v špeciálnej peci vybavenej nádržou na ohrev vody. Potom chladiaca kvapalina cez potrubia (gravitáciou alebo silou) vstupuje do telesa chladiča, kde prenáša teplo na jej steny.

Venujte pozornosť! Niekedy sa ako chladiaca kvapalina používa namiesto vody, horúca para, nemrznúca zmes alebo zmes vody a alkoholu. Použitie týchto zlúčenín opisuje návrh systému ako celku.

• Princíp činnosti elektrického radiátora je radikálne odlišný od toho, ktorý je popísaný vyššie. Vo vnútri zariadenia je tepelný nosič založený na minerálnom oleji, ktorý je ohrievaný pomocou vstavaných vnútorných vykurovacích prvkov. Potom vykurovaný obsah prenáša významnú časť tepla na steny batérie, odkiaľ energia vstupuje do prostredia.
• Dôležitým bodom je spotreba elektrickej energie takýchto zariadení. Pred výberom olejového chladiča ako hlavného zdroja tepla sa odporúča skontrolovať stav elektrického vedenia a jeho bezpečnostnú rezervu: veľmi často káble jednoducho nevydržia zaťaženie, čo vedie ku skratu a niekedy k požiaru.

Ak uskutočňujete rekonštrukciu vykurovacej siete, otázka, ako si vybrať radiátory, dokonca ani nekončí: jednoducho nakupujeme zariadenia rovnakého typu, ako boli inštalované.

Ale s kompletným prepracovaním je celkom možné upustiť od ohrevu vody v prospech elektrického. V tomto prípade sú však dôležité všetky faktory, a predovšetkým cena elektrickej energie vo vašej oblasti a zásoby výrobnej kapacity. Ak nesúhlasíte s týmito odtieňmi, môže sa ukázať, že úspora tepla bude buď zanedbateľná alebo úplne chýba, ale prerušenie tepla sa stane samozrejmosťou.

Prenos tepla

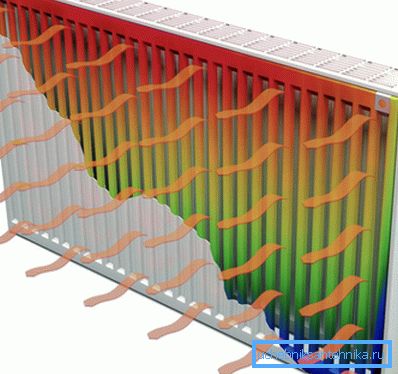

Ďalším momentom je prenos tepla. Tu sa musíme rozhodnúť, ako vyberať vykurovacie radiátory nad podlahovým priestorom, pretože - čím väčšia je miestnosť, tým viac tepla je potrebná na jej vykurovanie.

• Prvá metóda je najjednoduchšia: vynásobte plochu miestnosti o 100 W a rozdeľte výsledné číslo na rýchlosť prenosu tepla celého radiátora alebo samostatnej časti (tieto informácie obsahujú pokyny pre zariadenie). Výsledný výsledok sa zaokrúhľuje na celú hodnotu veľkým spôsobom, aby sa získala výkonová rezerva.
• Existuje ešte jedna odpoveď na otázku, ako vybrať počet sekcií pre radiátory. Za týmto účelom sa objem miestnosti (plocha vynásobená výškou) vynásobí 41 W (štandardný koeficient spotreby tepla pre stredné pásmo Ruskej federácie). Potom postupujeme rovnako ako v predchádzajúcom prípade: rozdeľujeme potrebu priestoru na teplo návrhovým prenosom tepla na jednu časť.

Venujte pozornosť! Parametre prenosu tepla sú špecifikované pre špecifickú teplotu chladiaceho média (základné hodnoty 60, 70 a 80 0 С, ale existujú aj ďalšie možnosti), takže výpočty by mali mať hodnotu, ktorá najlepšie zodpovedá charakteristikám vašej vykurovacej siete.

Okrem toho, na kompenzáciu tepelných strát je žiaduce použiť korekčné faktory.

Napríklad:

• Pre izbu s jedným oknom a jednou vonkajšou stenou + 20%.
• Pre izbu s dvoma oknami a dvomi vonkajšími stenami + 30%.
• Za prítomnosti okien smerujúcich na sever alebo severovýchod + 10%.

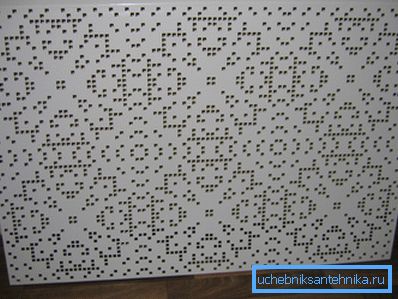

• Pri použití pevných obrazoviek s vodorovnými drážkami + 15-20% atď.

Hodnoty, ktoré vyhovujú vašej situácii, sú zhrnuté a pridané k hodnote spotreby tepla. Ak sa tak nestane, môže sa stať, že výkon chladiča jednoducho nestačí.

Pracovný tlak

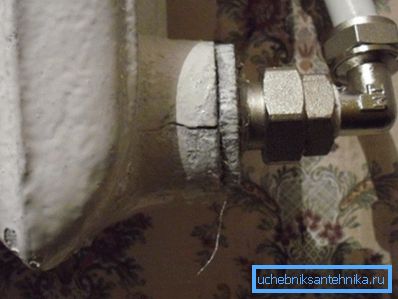

Ak plánujete vykonať inštaláciu sami bez zapojenia špecialistov, je veľmi dôležité riešiť pracovný tlak v systéme. Faktom je, že nadmerné hydraulické zaťaženie môže viesť k zničeniu vykurovacích zariadení, pretože musíte vybrať radiátory, ktoré presne vydržia pokles tlaku v systéme.

Veľkosť tlakovej odolnosti závisí vo veľkej miere od materiálu, z ktorého je zariadenie vyrobené:

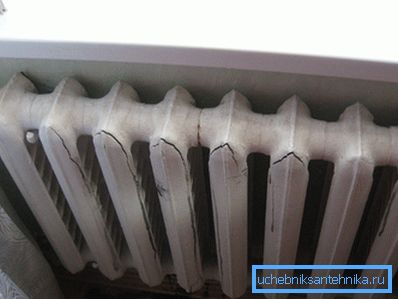

Ako vidíte, všetky stavby je možné použiť v celoplošných sieťach, avšak pri inštalácii v bytovom dome je potrebné brať do úvahy krátkodobé tlakové rázy pri tlakovom testovaní. Preto je dôležité mať bezpečnostnú rezervu, inak môže dôjsť k úniku v priebehu času.

Odrody materiálu

Liatina

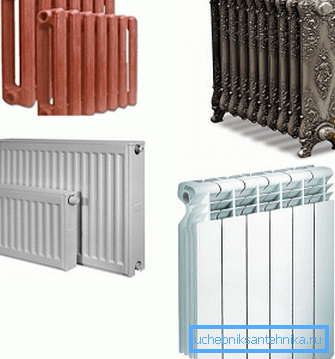

Dnes v maloobchodných reťazcoch existujú rôzne typy radiátorov: čo si vybrať, rozhodnete sa, ale musíte mať na pamäti, že vlastnosti výrobkov závisia v mnohých ohľadoch od materiálu, z ktorého sú vyrobené.

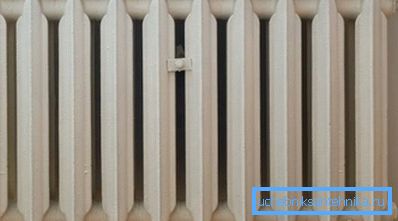

Litinové radiátory sú skupinou trochu zastaraných zariadení. Ak boli predtým vybavené takmer všetkými priestormi, dnes sa tieto výrobky postupne vyraďujú z prevádzky.

Je to niekoľko dôvodov:

• Po prvé, napriek vysokej hustote a odolnosti voči poklesu tlaku má liatina určitú krehkosť. To často vedie k tomu, že keď sa narazí na tvrdý predmet, batéria sa jednoducho rozbije.
• Po druhé, emisia tepla v liatinových radiátoroch je pomerne nízka a veľmi pomaly sa zahrievajú.
• Po tretie významná hmota sťažuje inštaláciu vykurovacieho systému vlastnými rukami a v niektorých prípadoch (napríklad ak sú steny domu z pórobetónu), aby sa inštalácia batérií nedala.

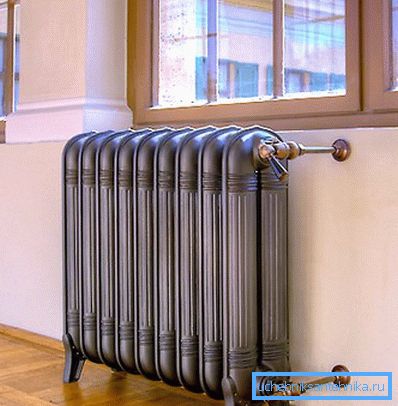

Existujú však výnimky. Dizajnové liatinové radiátory sú v určitej požiadavke, pretože sú určené predovšetkým na výzdobu interiérov. V tomto prípade samozrejme nehovoríme o optimalizácii nákladov, pretože samotné produkty sú drahé (z 10 tisíc rubľov) a bude musieť vynaložiť oveľa viac na vykurovanie.

oceľ

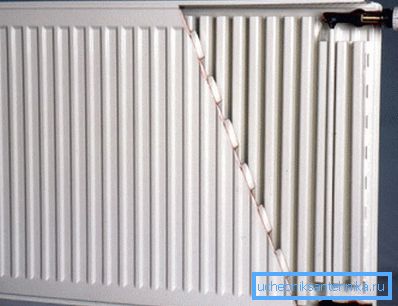

Oceľové panely a rúrkové modely môžu byť tiež použité na vykurovanie domácností.

Oceľ má tieto funkcie:

• Dobrá tepelná vodivosť - v tomto parametri sú vykurovacie panely mnohonásobne lepšie ako výrobky z liatiny.
• Dostatočná pevnosť.
• Relatívne nízke náklady.

Súčasne existujú oceľové výrobky a zápory:

• Pri kontakte s vodou je oceľ vystavená korózii, pretože také radiátory budú musieť byť vymenené oveľa častejšie.

Venujte pozornosť! Korózia je značne zrýchľovaná pri použití nepripravenej vody, ako aj pri vstupe veľkého množstva vzduchu do systému. Preto v sieťach bytových domov s centralizovaným vykurovaním sa batérie veľmi hrdzavia.

• Pri tlakových kvapkách existuje riziko, že spojky potrubia zlyhajú.

hliník

Než si vyberiete hliníkový radiátor pre inštaláciu v dome alebo byte, mali by ste byť oboznámení s jeho funkciami:

• Pre výrobky tohto typu sa vyznačuje veľmi vysokým odvodom tepla. Jedná sa o hliníkové modely, ktoré sú lídrami na trhu v tomto parametri, takže ak je vašou prioritou poskytnúť pohodlnú mikroklima s minimálnou spotrebou paliva, potom musíte vybrať hliník.
• Sila konštrukcií je dosť dostatočná, ale silné tlakové kvapky môžu zničiť švy medzi úsekmi.

• Hliník, na rozdiel od ocele, nehrdzuje, ale ak alkalická voda vstupuje do systému, vnútorný povrch sekcií bude korodovať. Postupom času to povedie k zníženiu prenosu tepla a zníženiu pevnosti stien.

meď

Pred výberom dobrého vykurovacieho telesa je dôležité analyzovať všetky dostupné možnosti. Zámerne zameriame vašu pozornosť na túto radu, pretože veľmi často, vzhľadom na ich nízku prevalenciu, dôstojné návrhy sú mimo pozornosti majstrov.

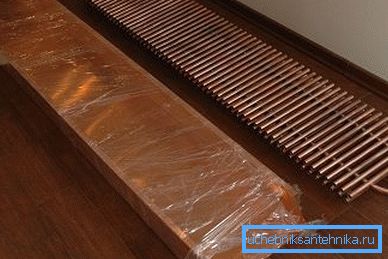

Medzi tieto produkty patria medené batérie:

• Meď prakticky nepodlieha korózii, čo výrazne predlžuje životnosť batérií.

Venujte pozornosť! Pri aktívnej oxidácii sa na povrchu vytvára hustá patina, ktorá chráni kov pred ďalšou deštrukciou.

• Elasticita stien medených rúrok im umožňuje tolerovať poklesy tlaku.
• Tepelná vodivosť materiálu je veľmi vysoká, pretože takmer všetka energia, ktorú medený chladič prijíma, dá do vzduchu našej miestnosti.

Len dve minusy:

• Meď je pomerne drahá, pretože náklady na usporiadanie systému budú podstatné.

• Keď sa meď dostane do styku s oceľou, korózia sa aktívne rozvíja, takže úspora položením lacnejších rúr nebude fungovať.

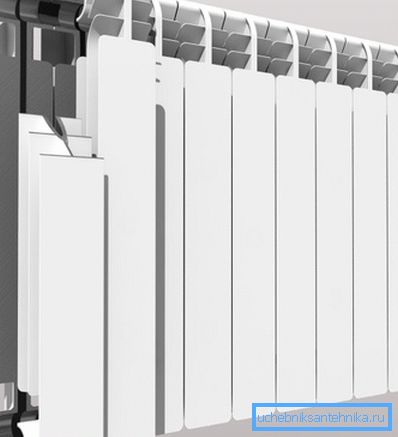

Bimetalické modely

A napriek tomu, ak potrebujete zariadenie s univerzálnou kombináciou charakteristík, vyberte bimetalovú batériu:

• Základom produktu sú potrubia a nádrže z ocele (niekedy z medi).
• Na povrchu teplovodných rúr sú inštalované výmenníky tepla z hliníka.
• Vzhľadom na samostatný dizajn sa hliník nedotýka kvapaliny a nekoroduje a tiež nezaťažuje hydraulické zaťaženie.
• V rovnakej dobe poskytujú rebrá efektívny prenos tepla.

Významnou nevýhodou radiátorov bimetalového typu je ich vysoká cena, ale práve tak je to vtedy, keď sú jednorazové nákupné náklady kompenzované ziskom z užívania.

záver

Ako vidíte, na trhu nájdete množstvo vykurovacích radiátorov: sme už opísali, ako ich vybrať podľa základných parametrov, a pre podrobnejšiu analýzu stojí za to pozrieť aj video v tomto článku. Nemali by sme zabudnúť, že neexistuje univerzálne riešenie a konečná voľba stále závisí od vašich priorít a obmedzení vyplývajúcich z existujúcich podmienok.
