Tento článok je o tom, ako vybrať plynový vykurovací kotol. Zistíme, ako sa vypočíta tepelná kapacita výrobku a oboznámime sa s klasifikáciou moderných plynových vykurovacích zariadení. Náš materiál neobsahuje konečné odporúčania: účelom písania je pomôcť čitateľovi navigovať v rôznych ponukách na trhu.

Tepelná energia

Hlavným parametrom každého vykurovacieho zariadenia je jeho tepelný výkon. Ako vypočítať potrebu pre dom s známymi parametrami?

Najobvyklejší vzorec, ktorý berie do úvahy koeficient izolácie budovy. Umožňuje odhadnúť potrebu tepla v budovách s neinormalizovaným tepelným odporom uzavretých konštrukcií (inými slovami, veľmi dobre alebo veľmi zle izolované).

Má tvar Q = V * Dt * K / 860.

Čo je za premennou notáciou?

• Q - tepelná energia. Vzorec vám umožňuje získať vypočítanú hodnotu v kilowattoch.
• V je celkový objem priestoru v kubických metroch.
• Dt je vypočítaný maximálny teplotný rozdiel medzi miestnosťou a ulicou.
• K - koeficient izolácie.

Dva parametre potrebujú pripomienky.

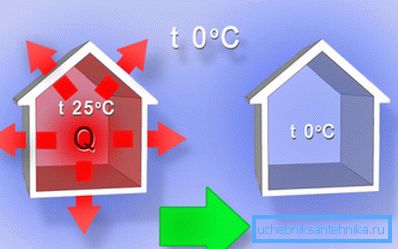

Dt sa všeobecne vypočítava ako rozdiel medzi teplotou obydlia (+ 18-22 ° C) odporúčanou SNiP a priemernou teplotou najchladnejšieho päťdňového týždňa v posledných rokoch.

Upozorňujeme, že ak je dom plánovaný na podporu, povedzme +25 alebo +30, je parameter zodpovedajúcim spôsobom upravený.

Koeficient izolácie je prevzatý z nasledujúcej tabuľky.

Napríklad, vypočítajte potrebu tepla v dome s rozmermi 10 x 10 x 3 metre, ktorý sa nachádza v meste Shimanovsk v regióne Amur za predpokladu, že teplota sa udržiava na + 25 ° C.

Steny domu s hrúbkou jednej a polovice tehál sú izolované 150 mm peny; okná - s dvojitými oknami.

1. Objem budovy je 10 * 10 * 3 = 300 m3.
2. Údaje o typických zimných teplotách pre každé mesto sa dajú ľahko nájsť v známej internetovej encyklopédii. Priemerná minima najchladnejšieho mesiaca je -32,5 C. To sa stalo, Dt = 25 - -32,5 = 57,5 ​​stupňov.
3. Kvalita izolácie domu je blízka maximálnej možnej výške, takže koeficient izolácie môže byť bezpečne zachytený rovný 0,7.
4. Výpočet tak bude vyzerať ako 300 * 57,5 ​​* 0,7 / 860 = 14 KW.

Nuance: pri výbere konkrétneho modelu je výstup tepla vždy zaokrúhlený. Všetky moderné plynové kotly sú vybavené termostatmi, takže prebytočná kapacita bude znamenať len trochu dlhšie prestávky v prevádzke; Zatiaľ, na vrchole chladného počasia, extra 1 až 2 kilowatty sa môžu ukázať ako viac než nepotrebné.

Ako sa volí vykurovanie plynového kotla pre elektrickú energiu - zistili sme. Aké ďalšie možnosti by som mal venovať pozornosť?

Metóda inštalácie

Vo vonkajšej verzii sa často nachádzajú zariadenia s významnou silou (od 50 KW do 2 - 5 MW). Existujú však výnimky: v sortimente mnohých výrobcov na treťom stupni existujú mimoriadne lacnejšie vonkajšie modely, ktoré dávajú iba 7-10 kilowattov tepla.

Najdôležitejším znakom domáceho kotla na podlahové vykurovanie je to, že ide len o horák, výmenník tepla a systém na automatické nastavenie teploty tepelného nosiča; bezpečnostná skupina, expanzná nádoba a cirkulačné čerpadlo sú namontované samostatne.

Nástenné produkty, na rozdiel, je charakterizovaný miernym (menej ako 100 kW) výkonu a prednastavenými výrobcom na minimálnu skupiny zabezpečenia a obehovým čerpadlom, a často priamo vo vyrovnávacej nádržke plášťa kotla. V skutočnosti máme miniatúrnu kotolňu: aby ste mohli začať, stačí pripojiť prístroj priamo k obrysu bez ďalších popruhov.

Materiál tepelného výmenníka

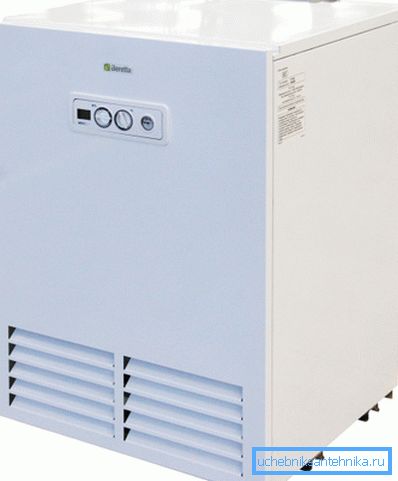

Podlahové kotly

Pre vonkajšie kotly charakterizované použitím oceľových a liatinových výmenníkov tepla.

• Prvé sa používajú najmä v priemyselných zariadeniach a kvôli vysokým prevádzkovým teplotám umožňujú dosiahnuť obrovské hodnoty tepelnej energie.

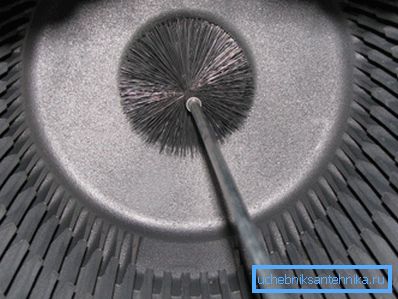

• Charakteristickým znakom druhej je významná hmotnosť, ktorá kompenzuje miernu mechanickú pevnosť liatiny a obmedzenú prevádzkovú teplotu. Ľahké výmenníky tepla veľkokapacitných kotlov sú často dodávané výrobcami ako samostatné sekcie a sú namontované na mieste - práve kvôli obrovskej váhe.

Nástenné kotly

Aj tu sú možné dve možnosti.

• V tomto prípade sa používajú oceľové výmenníky tepla. V skutočnosti sú vybavené väčšinou produktov nižších a stredných cenových rozpätí.

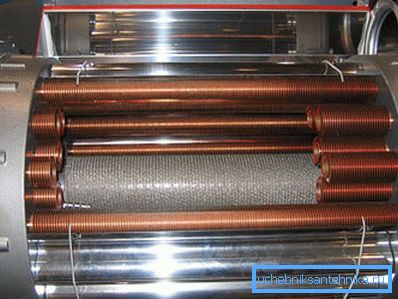

• Meď sa používa spolu s oceľou. Ukladá ešte prísnejšie obmedzenia teploty plameňa ako liatiny; ale najvyššia tepelná vodivosť kovu umožňuje dosiahnuť kompaktnosť výmenníka tepla s rovnakým tepelným výkonom, čo umožňuje znížiť celkové rozmery kotla.

funkčnosť

Takzvaný jednokotúčový kotol má jediný výmenník tepla a je určený výlučne a výlučne na ohrev chladiacej kvapaliny.

Produkty bypassu sú navyše schopné zabezpečiť dom s teplou vodou.

Voda môže byť ohrievaná v nich tromi spôsobmi:

1. V samostatnom doskovom výmenníku tepla. Je príťažlivá, pretože umožňuje opravu okruhu TÚV bez ovplyvnenia funkcií vykurovania.
2. V koaxiálnom (potrubnom potrubí) bithermickom výmenníku tepla, kde sa teplá voda ohrieva z chladiacej kvapaliny.

Je to zvedavé: v dvojkotlakových kotloch s prietokovými ohrievačmi nie je spravidla možné prevádzku teplej vody a vykurovania. Keď je horúca voda otvorená, všetka sila kotla smeruje k jej ohrevu.

1. V zabudovanom akumulačnom ohrievači nepriameho vykurovania opäť ohrievajte prietok chladiacej kvapaliny.

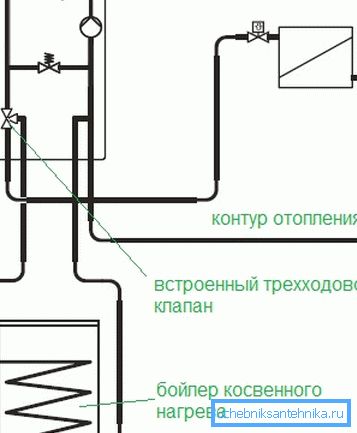

Mimochodom, externý kotol na nepriame vykurovanie môže byť pripojený na jednokotúčový kotol. S určitou konfiguráciou popruhu bude dokonale poskytovať domu teplá voda mimo vykurovacej sezóny; v tomto prípade chladiaca kvapalina cirkuluje v malom kruhu - medzi kotlom a kotlom.

Ako si vybrať vykurovací plyn z hľadiska funkčnosti? Ktorý režim je preferovaný?

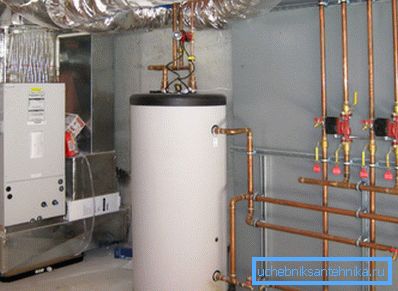

Toto je zriedkavý prípad, keď si autor dovolí dať celkom jasné rady. Našou voľbou je výrobok s akumulačným ohrievačom vody (kotol), nepriamym ohrevom.

Na ktorom schéme je lepšie zastaviť: na kotloch s jedným okruhom s externým kotlom alebo dvojitým okruhom so vstavaným jedným závisí len na rozmeroch miestnosti. Samostatné zariadenia zaberajú viac miesta.

Aký je dôvod takejto zvláštnej inštrukcie? Koniec koncov, prietokový ohrievač je oveľa menší ako zásobník, nie?

To je pravda, ale kotol poskytuje stabilnú teplotu teplej vody, na rozdiel od konkurenčného riešenia. V prípade prietokového vykurovacieho telesa s automatickým nastavením plameňa horáka sa pokus o sprístupnenie sprchy zotrváva v nepretržitom boji proti zmiešavacím kohútikom. Verte mi, je to veľmi nepohodlné.

ťahať

To môže byť prirodzené a nútené.

prírodné

Takzvané atmosferické (otvorené) horáky s prirodzeným odvzdušňovaním odvádzajú vzduch priamo z miestnosti, kde je inštalované vykurovacie zariadenie, a odvádzajú produkty spaľovania do komína alebo vetracího potrubia. Jedinou vážnou výhodou schémy je energetická nezávislosť: môže fungovať tam, kde nie je elektrická energia.

Nevýhody sú oveľa viac.

• V bytovom dome s bytovým vykurovaním je prevádzka takéhoto zariadenia v zásade znemožnená. Ventkanal jednoducho neuškodí tok produktov spaľovania z piatich na desať kotlov.
• Ak pracujete v letnom období, kotol dodávajúci dom s teplou vodou dodatočne zahrieva miestnosť ohrevom komína.
• Napokon, používanie zariadení s atmosferickými horákmi kladie prísne požiadavky na vetranie a veľkosť miestnosti. Jeho objem by mal byť najmenej 15 metrov kubických; každý kilowatt kapacity kotla pridáva k tomuto číslu ďalšie 0,2 m3. Povinné okno a voľná výška pod dverami pre prúdenie vzduchu z ostatných miestností.

povinný

Uzavretý horák (príslušné kotly sa často nazývajú preplňované alebo preplňované) odvádza vzduch z ulice a odstraňuje tam aj spaľovacie produkty. Na tento účel možno použiť dva oddelené vzduchové potrubia, alebo častejšie jeden koaxiálny. V druhom prípade prichádzajúci vzduch prechádzajúci cez vonkajší plášť ochladzuje produkty spaľovania a zabraňuje zahrievaniu vykurovacích telies domu.

Trakcia poskytovaná ventilátorom. V súlade s tým je potrebný externý zdroj napájania pre prevádzku uzavretého horáka. Turbokompresor navyše zahŕňa inštaláciu kotla výlučne na vonkajšiu stenu.

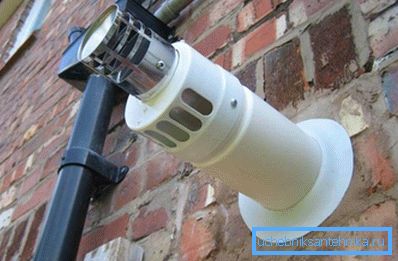

Užitočné: odporúča sa namontovať koaxiálny vzduchový kanál s miernym sklonom k ​​vnútornej strane a dokončiť kolektor kondenzátu. V opačnom prípade môže zamrznutie kondenzátu v extrémnom chlade úplne zablokovať potrubie.

zapaľovanie

Piezoelektrické zapaľovanie

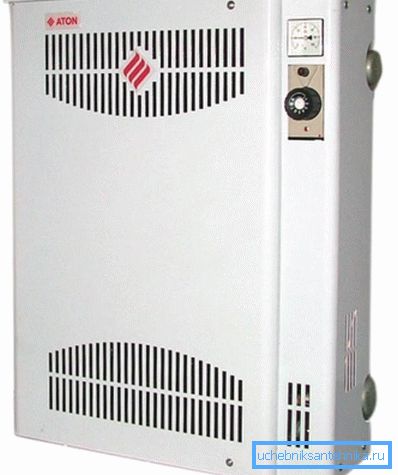

Väčšina zariadení vyrábaných v Rusku a na Ukrajine patrí do energeticky neprchavého typu a je vybavená piezoelektrickým zapaľovaním.

Ako to funguje?

• Stlačenie tlačidla sa prenáša do piezoelektrického prvku a spôsobí poruchu vzduchu medzi kontaktmi, keď nastane významný rozdiel potenciálu..
• Spark zapáli zapaľovač (riadiaci horák), ktorý spaľuje po celý čas kotla.
• V závislosti od teploty chladiva termostat periodicky otvára prívod plynu do hlavného rúrkového horáka, ktorý sa zapáli zo zapaľovača a ohrieva vodu alebo nemrznúcu zmes v okruhu.
• Jednoduché bimetalické ochranné mechanizmy vypínajú prívod plynu, keď je chladiaca kvapalina prehriata a plameň horáka vypne.

Táto schéma nemá žiadnu alternatívu tam, kde nie je konštantné napájanie. Znamená to však nízky stupeň automatizácie; Okrem toho stále vypaľovací zapaľovač spotrebuje až 20% celkového plynu spotrebovaného kotlom.

elektronický

Prídavná možnosť zapaľovania vám umožňuje:

1. Opustite pilotný horák. Hlavný horák zapáli vysokonapäťový výboj.
2. Použite ďalšie nástroje automatizácie: Ovládanie GSM, monitorovanie počasia, diaľkové snímače teploty atď.

Elektrická časť zariadenia - ventilátory a riadiaca elektronika - spotrebuje až 120 wattov konštantného výkonu.

Ako si vybrať plynové vykurovacie kotly podľa typu zapaľovania? Odpoveď je zrejmé: elektronické zapaľovanie je lepšie, ak nedochádza k dlhým prerušeniam elektrickej energie. Krátkodobé výpadky sa nestanú problémom: na to, aby ste nemuseli sedieť v chlade bez vykurovania, postačí, aby bol kotol pripojený vlastnými rukami cez UPS s dostatočne veľkou kapacitou.

Konvekcia a kondenzácia

Zdá sa, že základná schéma plynového vykurovacieho zariadenia je jednoduchá a čistá: plameň odvádza teplo do výmenníka tepla, cez ktorý preteká voda; Ohrieva a prenáša tepelnú energiu do radiátorov. V ideálnych podmienkach môže účinnosť takéhoto systému dosiahnuť 95%; zvyšných 5% sa odvádza horúcimi spaľovacími produktmi.

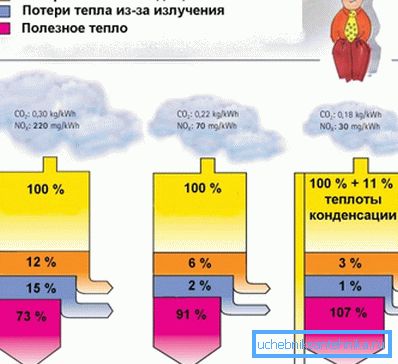

Plynové kotly však možno nájsť na trhu, pre ktoré je oznámená účinnosť 107 - 109%. Áno, ich cena sa pravdepodobne nebude odvolávať na ekonomického kupujúceho; ale existujú. Vyvinuli priemyselníci stroj na trvalý pohyb?

Bohužiaľ, výrobcovia sú trochu mazaní. Hlavnými produktmi spaľovania prchavých uhľovodíkov sú oxid uhličitý a voda. Preto kotol opúšťa horúci vzduch nasýtený vodnou parou.

V prípade tradičného kotla - takzvaného konvekčného zariadenia - výrobcovia umelo obmedzujú teplotu chladiacej kvapaliny na spiatočke na minimálnu hodnotu 55 ° C, aby sa zabránilo kondenzácii vlhkosti na výmenníku tepla. Okrem pary a CO2 obsahuje kondenzát stopy organických kyselín, čím výrazne znižuje životnosť kovov s nízkou odolnosťou proti korózii.

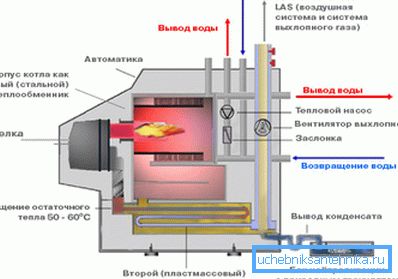

Ale výrobcovia kondenzačných kotlov idú inak:

1. Dodatočný výmenník tepla sa ochladí na 30-40 ° C a je odolný voči korózii.
2. O ňom zorganizoval odtokový kondenzát do kanalizácie.

Prečo je toto všetko nevyhnutné? Potom, aby fázový prechod medzi vodnou parou a vodou, ku ktorému dochádza pri uvoľňovaní energie, dodáva ekonomizéru (nízkoteplotný tepelný výmenník) ďalších 10-12% tepla. Výsledkom je, že účinnosť prístroja môže skutočne prekročiť 100%, ak sa pre ne zoberie plné teplo spaľovania plynu.

Ako si vybrať plynové vykurovacie kotly podľa použitého pracovného programu? Aby sme boli úprimní, efektívnosť kondenzačného kotla nehrá rozhodujúcu úlohu: je oveľa drahšia ako konvekčný kotol a pre malý dom bude doba návratnosti aspoň 7-10 rokov.

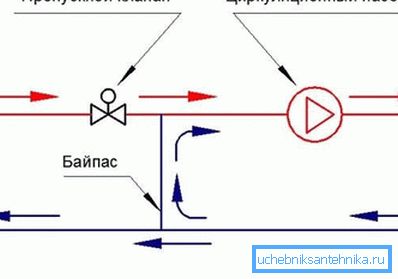

Ale schopnosť používať ho s nízkoteplotným ohrevom bez komplikovaných schém vyrovnávania teploty je jednoznačným plusom. Zvyčajne sa získajú 30 až 40 stupňov, ktoré sú potrebné pre prevádzku podlahy ohrievanej vodou, inštaláciou prídavného okruhu s vlastným čerpadlom a termostatickým ventilom, ktorý dávkuje tok.

záver

Dúfame, že informácie poskytnuté čitateľovi mu pomôžu urobiť dobrú voľbu. Ako zvyčajne priložené video ponúka ďalšie tematické materiály. Veľa šťastia!
