Ako si vybrať elektromer

Bohužiaľ, doteraz neboli alternatívne zdroje napájania také rozdelené, ako by sme chceli. Je to spôsobené vysokou cenou jednotlivých modulov a dostatočnými nákladmi na údržbu. Z tohto dôvodu obyvateľstvo spotrebuje energiu z centrálnej siete a účtovanie sa vykonáva pomocou elektromerov. V tomto ohľade je potrebné vedieť, ako vybrať elektromer.

Určte požadované parametre

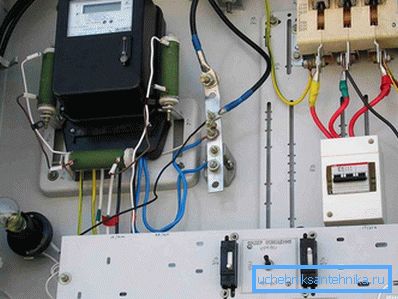

Pred výberom jednej z existujúcich možností elektrického merača pre byt alebo dom si musíte poznať parametre siete, ktorá je začlenená do projektu alebo už bola vykonaná v obytnej oblasti. Zistite, ktoré zariadenie je nainštalované. Ak to nie je možné, pozrite si dokumentáciu alebo kontaktujte príslušnú štruktúru.

Ak chcete rozhodnúť o voľbe elektromera, musíte odpovedať na nasledujúce otázky:

• Kde bude meracie zariadenie namontované: vo vnútri alebo vonku?
• Aké je približné maximálne zaťaženie?
• Plánujete v budúcnosti pripojiť vysoko výkonných spotrebiteľov?
• Akú súčasnú silu potrebujete pre pohodlnú súčasnú prevádzku väčšiny zariadení?
• Koľko fáz bude zrušené?
• Akú triedu presnosti je vhodnejšie za konkrétnych okolností?
• Plánujete rozdelenie spotreby podľa sadzieb?
• Aké sú teplotné podmienky prevádzky?
• Bude existovať jednofázový spotrebiteľ alebo len trojfázový spotrebiteľ?
• Máte v prístroji ďalšie funkcie?

Niektoré položky môžu byť označené okamžite. Ostatní budú musieť zvážiť dodatočné informácie, ktoré budú uvedené nižšie.

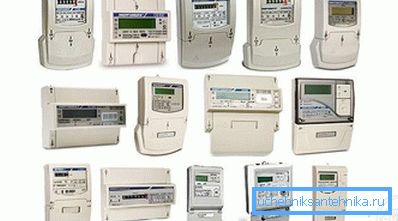

Čo si vybrať

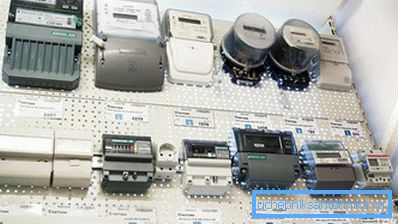

Všetky meracie prístroje sú rozdelené do dvoch veľkých skupín:

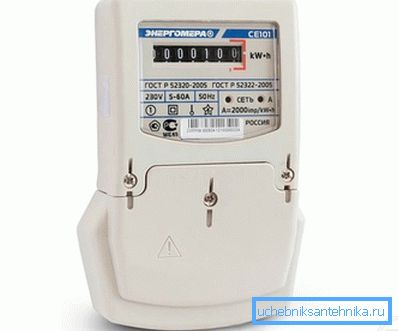

• Jedna fáza. Poskytnuté projekty pre súkromný dom alebo byt. Vďaka nim je možné nepretržitú prevádzku bežných domácich spotrebičov. Trojfázové motory sa potom spúšťajú cez kondenzátor.

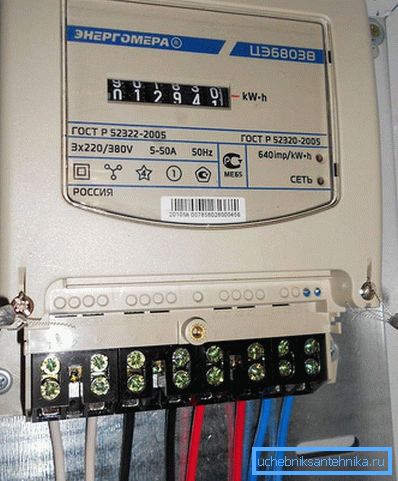

• Tri fázy. Môžu byť tiež inštalované v niektorých obytných bytoch a domoch. Zvyčajne sa predkladá ďalšia žiadosť s odôvodnením potreby ďalšej fázy. Je nenahraditeľný pri vykurovaní všetkých priestorov na náklady elektrického kotla. Väčšina z nich je prítomná v rôznych výrobných zariadeniach. Na druhej strane táto možnosť má dva poddruhy: trojvodičové a štvorvodičové. Prvé sa uplatňujú, ak sa plánujú len trifázové spotrebiče. Tá je vybavená nulou, čo znamená, že pri správnej kabeláži a pripojení môžete jednoducho používať bežné 220 V jednotky.

V závislosti od spôsobu pripojenia k centrálnej sieti sa rozlišujú tieto typy trojfázových meračov:

•

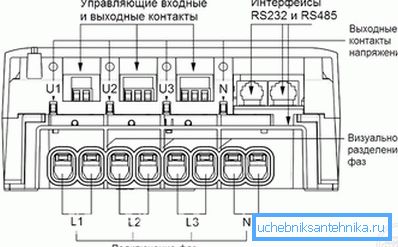

  Ramjet. Na ceste k zariadeniu nie sú nainštalované žiadne ďalšie moduly. Drôty sa jednoducho vkladajú do svoriek podľa označenia a plánovaného zapojenia. Výrobky tohto typu sa používajú v prípade celkového zaťaženia, ktoré nepresiahne 50 kW a prúd je 100 A. Ale ak je prítomnosť trojfázových spotrebičov minimálna alebo sú často zapnuté, je dôležité kontrolovať fázovú nerovnováhu. Ak hodnota prekročí 20%, môže to viesť k poruche jedného z vodičov. Dôsledkom môže byť porucha alebo neschopnosť spustenia trojfázových jednotiek.

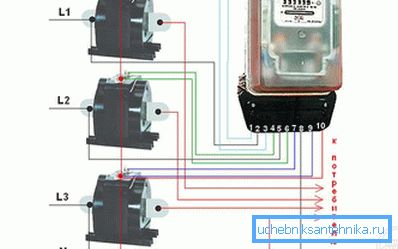

• Polukosvennye. Sú stanovené pre tie prípady, keď vypočítané premenné zaťaženie bude v hraniciach nad 60 kW. Hlavná linka je dodávaná do zariadenia prostredníctvom špeciálnych prúdových transformátorov. Pri prepočte sa vyskytuje určitá strata, takže pri zaplatení účtu je potrebné vynásobiť údaje pomocou faktora, ktorý je uvedený na konvertoroch. Existujú 4 rôzne vstupné schémy: 10-vodičový, prúdový transformátor na hviezdu cez skúšobnú svorkovnicu s kombinovanými prúdovými a napäťovými obvodmi.
• Nepriame. Najčastejšie sa používajú na priemyselné účely. Podobne ako v predchádzajúcom zobrazení sú pripojené cez napäťové transformátory, ale veľké napätie - 6-10 kV, rovnako ako prúdové transformátory. V tomto prípade sa maximálne prípustné zaťaženie výrazne zvyšuje. To znamená, že štartovanie motorov rôznych strojov sa uskutoční bez väčších ťažkostí. Mať ich dva poddruhy. Prvá je pre transformátory s konkrétnou hodnotou konverzného faktora. Druhá je univerzálna a podporuje rôzne ukazovatele.

Existujú riešenia, ktoré sú užšie zamerané a uplatňujú sa v určitých regiónoch, lokalitách alebo v závislosti od predtým dohodnutých podmienok. Napríklad medzi nimi sú:

•

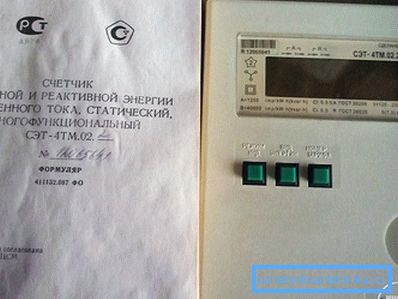

  Výrobky, ktoré merajú aktívnu a reaktívnu energiu. Energia, ktorú prijal spotrebiteľ a ktorá bola úplne transformovaná a spotrebovaná, sa považuje za aktívnu. Napríklad sa to týka žiaroviek, elektrických ohrievačov, krbov, žehličiek atď. V tomto prípade sa pri výkone 2 kW považuje spotrebič za časové obdobie spotrebované 2 kW. Situácia je úplne odlišná od jednotiek, v ktorých konštrukcii existujú transformátory, kondenzátory a ďalšie komponenty. Podstata ich práce spočíva v tom, že spočiatku dodávaná energia je čiastočne uložená a až potom sa stáva užitočnou prácou. Napríklad, aby sa motor spustil, je potrebné uložiť impulz do kondenzátora, ktorý ho potom prenáša do vinutí. To platí aj pre bežné elektrické náradie pre domácnosť. Výkon 1000 W môže byť vyznačený na vŕtačke, ale v skutočnosti spotrebuje 1700 W. Na určenie presnej hodnoty je zvyčajne indikovaný koeficient?, Do ktorého by mal byť rozdelený špecifikovaný výkon. Môže byť v rozmedzí od 0,5 do 0,9. Čím vyššie je, tým menej je strata reaktívnej energie. Počítače, ktoré berú do úvahy dva druhy spotreby, sú najčastejšie inštalované v priemyselných zariadeniach, kde je veľký počet vysokovýkonných zariadení. V tomto prípade spoločnosť dostane výpis s dvoma číslicami. V určitých prípadoch je možné kompenzovať straty pomocou špeciálneho modulu. Pri priemernej osobe sa spotreba reaktívnej energie neberie do úvahy.

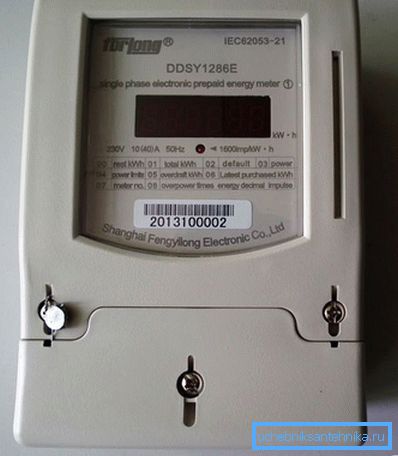

• S predplatené sadzby. Podstatné je, že je k dispozícii také množstvo vyplatených médií. Aby sa dáta prenášali do samotného zariadenia, používajú sa plastové karty alebo iButtonové kľúčenky. V tomto prípade môžete zaplatiť bez čakania v rade alebo čakania. Nevýhodou tohto riešenia je zablokovanie jednej platby v prípade meškania.
• Maximálny limit zaťaženia. V tomto prípade je v samotnom zariadení implementovaný obvod riadenia výkonu alebo je zabudovaný obmedzovač. V prvej variante, keď je deklarovaná hodnota prekročená, sa vysiela signál na odpojovacie zariadenie, ktoré sa vypláva. V druhej - samotné napájacie zariadenie spôsobuje prerušenie reťaze. Inštalácia takýchto výrobkov sa čoraz viac vyžaduje pri vypracúvaní individuálneho plánu. Je to dôsledok túžby racionalizovať a dosiahnuť jednotnejšiu spotrebu v jednej oblasti. V niektorých prípadoch to môže spôsobiť problém, napríklad ak si prajete, okrem plynu, môžete tiež vykurovať miestnosť s elektrickými spotrebičmi. Keďže takéto zaťaženie sa nepredpokladalo, dôjde k trvalému odstaveniu. Pred inštaláciou takejto jednotky je potrebné dohodnúť sa na všetkých odtieňoch maximálneho dostupného výkonu.
•

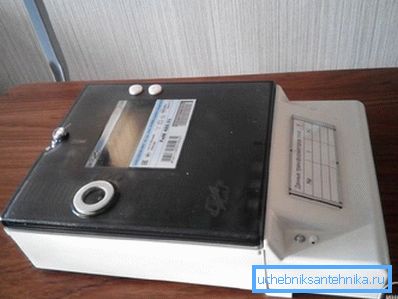

  S bezdrôtovým prenosom dát alebo telemetriou. V tomto prípade môže zariadenie obsahovať bezdrôtový modul GSM alebo špeciálny port na čítanie. V prvom prípade sa svedectvo odošle službe aj bez použitia regulátora. V druhom prípade nie je potrebné napísať nič, stačí načítať dáta so špeciálnym zariadením. Pre koncového používateľa to robí takmer žiaden rozdiel, s výnimkou prípadov, keď niekto chce trik na pult a signál porušenia môže byť okamžite prenesený.
•

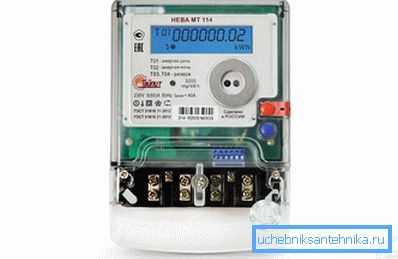

  Jednotný tarif a multi tarif. Prvé sa používajú v každom apartmáne. Ale toto je veľmi výhodné riešenie pre tých, ktorí dokážu preniesť hlavné obdobie vysokovýkonných zariadení na nočný čas. Podstata tejto myšlienky je nasledovná: od 7.00 do 23.00 je účtovanie založené na jednej cene a už od 23 na druhej. Niekedy rozdiel dosahuje 2 alebo viackrát. V niektorých krajinách, s cieľom povzbudiť obyvateľov k inštalácii takýchto zariadení, v noci sa elektrina uvoľňuje bezplatne.
• So schopnosťou predávať elektrickú energiu. V istom zmysle novinka, ale aktívne sa používa vo farmách, kde existuje systém na konverziu slnečnej energie alebo tepla na elektrickú energiu. Ak je aktívne využívanie elektrickej energie v nedeľnom dni, chýbajúca časť je zakúpená od dodávateľa. Ale keď sa produkuje príliš veľa, potom je dané do siete a to je zobrazené na svedectve. Za ideálnych podmienok môžete dosiahnuť nulu alebo dokonca plus.

Na meradlá sa zvyčajne používajú určité značky. Aby sme to zrozumiteľnejšie pochopili, uvádzame opis základných hodnôt. Napríklad písmeno P znamená, že ide o zariadenie pre reaktívnu energiu, L - aktívne, O - jednofázové, Y - univerzálne. Obrázky 3, 4 - počet drôtov v pripojení. Ďalšie bonusy v prístroji môžu byť podsvietenie displeja, ktoré umožňuje odpočítavanie v tmavých miestnostiach. V ostatných prípadoch je vybudovaná malá batéria, ktorá vám umožňuje zobrazovať hodnoty aj pri absencii elektrickej energie.

Princíp činnosti

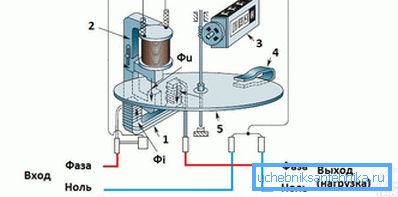

Do určitého bodu boli najbežnejšie elektromechanické alebo indukčné zariadenia. Jedná sa o jednotky, v ktorých je rotačný disk. Princíp jeho práce je založený na správaní tela v indukčnom poli. Druhý je vytvorený vďaka prítomnosti dvoch cievok. Jeden z nich je zapojený paralelne - napäťová cievka, druhá v sérii - prúdová cievka. Medzi nimi začínajú prúdiť magnetické rušenie, ktoré prechádzajú cez disk a spôsobujú jeho otáčanie. On, na druhej strane, nastavuje v pohybe valce s číslami, ktoré predstavujú konečnú hodnotu spotreby. Čím je zaťaženie vyššie, tým silnejší je vplyv rušenia, tým rýchlejšie sa doska otáča. Aby sa všetky procesy vyskytli týmto spôsobom, je potrebný fázový posun o 90 °.

Výhody týchto zariadení sú:

• Vysoká spoľahlivosť. Dokonca aj v prípade skratov, sú schopní pokračovať v práci po odstránení všetkých dôsledkov.
• Dlhá životnosť. Počítanie začína o 15 rokov a viac. Niektoré jednotky neboli nahradené už 30 rokov a viac.
• Nie je potrebná ďalšia konfigurácia. Všetko, čo sa vyžaduje, je správne zapojenie.
• Cenová kategória je nižšia v porovnaní s elektronickou.
• Adaptabilita do nízkych sietí.

Nevýhody sú:

• Znížená presnosť so zníženou spotrebou. Dôvodom je pokles elektromagnetického poľa.
• Malá presnosť triedy. Neprekračuje hodnotu 2 jednotiek.
• Nesprávne sledovanie s výraznou zmenou zaťažovacích prúdov.
• Jednoduchá implementácia schémy na odvíjanie elektrickej energie alebo zastavenie disku.
• Vysoká miera domácej spotreby. tj samotný merač je schopný čiastočne ovplyvniť čiastku v doklade o elektrickej energii.
• Potreba používať dve rôzne zariadenia na výpočet aktívnej a reaktívnej elektrickej energie.
• Relatívne veľká veľkosť.

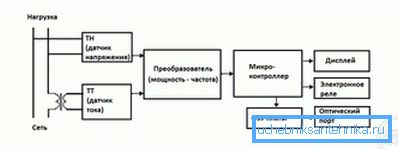

Princíp fungovania elektronického merača zostáva rovnaký, ale komponenty sa mierne zmenili. Namiesto vinutia sa používajú dva snímače: napätie a prúd. Po obdržaní signálu ho prenášajú do prevodníka. Jeho úlohou je zmeniť signál na digitálny a odoslať ho do mikroprocesora. Po analýze sa údaje zobrazia na zabudovanom displeji alebo inom zariadení.

Výhody tohto riešenia sú:

• Kompaktné rozmery v porovnaní s indukčnými zariadeniami.
• Nedostatok mechanických častí, ktoré sú najviac vystavené opotrebovaniu.
• Vysoká presnosť.
• Schopnosť používať jeden výrobok na počítanie energie v rôznych smeroch.
• Minimálna chyba.
• Schopnosť vzdialene odosielať čítania.
• Výhoda výpočtu strát v konkrétnej oblasti.

Existujú niektoré nedostatky:

• Nestabilita k silným poklesom v sieti a účinkom blesku.
• Vysoká dosť cena. Najmä pokiaľ ide o multitarifové zariadenia.
• Ťažkosti pri vykonávaní opráv.
• Citlivosť na náhle zmeny teploty.
• Zložitosť určovania prvku v čipu, ktorý zlyhal.

V niektorých miestach nahradia oprávnené organizácie nástroje. To sa môže vyskytnúť na úkor spotrebiteľa, a to zadarmo. Dôležité je objasniť túto nuanciu pred inštaláciou.

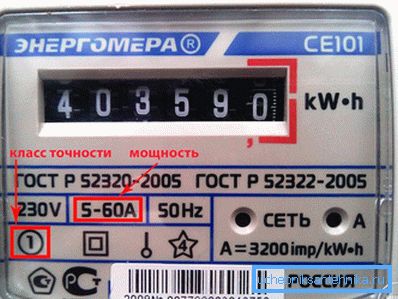

Trieda presnosti

Trieda presnosti označuje presnosť zariadenia. Čím väčšie je číslo, tým väčšia je chyba. Obvykle ide v prospech spotrebiteľa. Preto v prípade voľnej voľby sa snažia zostať pri výhodnejšom riešení. Celkovo sa v Rusku av niektorých ďalších krajinách rozlišujú tieto množstvá:

• 5,0;
• 2,0;
• 1,0;
• 0,5;
• 0.2.

Často môže byť desatinná časť chýba. Aj v niektorých situáciách sa pridáva písmeno S, ktoré označuje materiál, z ktorého sú vyrobené vinutia. Najväčšia odchýlka je zvyčajne v indukčných jednotkách, takže obyvatelia domov sa zdráhajú nahradiť ich modernými elektronickými.

Niekto sa stále pokúša oklamať dávkovací prístroj, zastaviť ho alebo sa snažiť odpočítať údaje. Najčastejšie však tieto triky neprechádza bez následkov. Vždy je ľahké sledovať vyhorené kontakty. Ohrozuje to značnou pokutou.

Typy inštalácie

V menších prípadoch je inštalácia meracieho prístroja povolená v byte alebo v dome. Častejšie sa dopravujú na pristátie alebo na prednú stenu domu. To sa deje s cieľom komplikovať úlohu užívateľa pri vykonávaní akýchkoľvek úprav. Existujú dva hlavné spôsoby inštalácie:

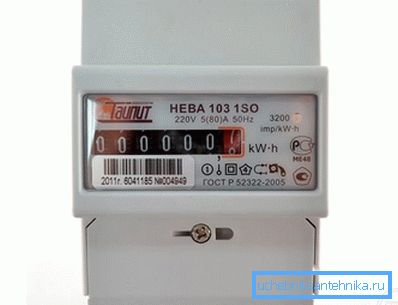

• na lište DIN;
• na špeciálnom stojane.

V prvom prípade existuje výhoda kombinácie samotnej jednotky a rozvádzača. Na zadnej strane je špeciálna drážka, ktorá presne zodpovedá veľkosti kovovej dosky. Druhá možnosť bola a stále sa používa v súkromných domoch a apartmánoch. Zároveň sú na doske inštalované automatické spínače alebo zástrčky na ochranu pred preťažením a skratom.

Aby sa predišlo problémom s prienikom vlhkosti pri inštalácii na ulici, používa sa špeciálna zapečatená krabica. Zvyčajne sa vyrába z plastu odolného voči UV žiareniu. Je dôležité, aby bolo okno na prezeranie pokryté sklom a nie plastovou náplasťou. V druhom prípade sa stáva časom zakalený a musí sa odstrániť, aby sa mohli odčítať. Otvory pre vozíky by mali byť tiež uzavreté špeciálnymi gumovými vložkami. Rozmery a parametre krabice pre jednofázové a trojfázové riešenia sú rôzne.

Uistite sa, že je tesnenie namontované na svojom mieste. Ak je náhodne poškodený alebo narušený, mali by ste to okamžite informovať. Bez toho, aby to bolo včasné, bude ťažké zbaviť sa malého trestu.

Výpočet celkového výkonu a intenzity prúdu

Vykonávanie takýchto výpočtov je užitočné nielen pre správny výber merača, ale aj pre nákup drôtov s potrebným prierezom, čo zabráni poškodeniu celého systému. Aby ste to realizovali, musíte urobiť:

• Vytvorte čistý list papiera.
• Zoznam všetkých zariadení, ktoré budú napájané zo siete.
• Vedľa každého z nich je potrebné prepísať jeho spotrebu energie.
• Na konci sú hodnoty zhrnuté a zobrazí sa celková hodnota.

Treba však pripomenúť, že nie všetky z nich budú pracovať súčasne. Preto by ste mali rozbaliť to, čo bude najčastejšie zahrnuté. Sumarizáciou ich spotreby bude možné určiť, či existuje dostatok automatického odporu s odporúčanou hodnotou prúdu. Ak sa zistí, že tomu tak nie je, predložia sa príslušná žiadosť so žiadosťou o zvýšenie prahu.

Existuje názor, že zariadenie by sa malo zakúpiť s maximálnou "čerstvosťou". Časť tohto odporúčania je odôvodnená. Treba však pamätať na to, že hlavným dátumom nie je dátum vydania, ale dátum poslednej kalibrácie. Na označenie sa v cestovnom pase, ako aj na pečati, uvádza zodpovedajúca značka.

Po prečítaní článku sa môžete vrátiť k otázkam, ktoré sú na začiatku, a vyplniť chýbajúce medzery. Vzhľadom na všetky tipy si môžete vybrať presne to, čo vám vyhovuje osobne.

video

V tomto krátkom videu sa odborník podelí o stanovisko k výberu počítadla:
