Ako si vybrať cirkulačné čerpadlo na vykurovanie a čo hľadať

V malých súkromných domoch je cirkulácia chladiacej kvapaliny cez vykurovacie potrubie realizovaná prirodzeným spôsobom, avšak vo veľkých a dvojpodlažných budovách je takýto systém neefektívny, pretože štandardný tlak 0,6 MPa nestačí.

Z dôvodu zvýšenia sily a rýchlosti cirkulácie chladiacej kvapaliny sa používa obehové čerpadlo. Keďže účinnosť vykurovacieho systému závisí od tohto zariadenia, je nevyhnutné, aby sa jeho výber veľmi zodpovedne riešil, takže v tomto článku sa budeme zaoberať tým, ako správne zvoliť obehové čerpadlo pre vykurovací systém.

Funkcie zariadení

dizajn

Takže predtým, ako urobíte informovanú voľbu obehového čerpadla pre vykurovací systém, musíte sa dozvedieť viac o jeho zariadení. Konštrukcia tohto zariadenia v mnohých ohľadoch pripomína odčerpávacie čerpacie zariadenie, avšak na rozdiel od toho je zariadenie navrhnuté tak, aby nútilo prenos chladiacej kvapaliny do uzatvoreného potrubného systému (pozri aj článok Je dvojkotový vykurovací systém podlahového vykurovania dvojpodlažného súkromného domu ziskový).

Cirkulačné čerpadlo pozostáva z týchto hlavných prvkov:

Princíp činnosti

Keďže obehové čerpadlo je súčasťou uzavretej slučky, princíp jeho fungovania je nasledujúci:

• Prostredníctvom vstupnej dýzy absorbuje chladivo kvôli vytvorenému vákuu;
• Vo vnútri tela zariadenie urýchľuje pohyb tekutiny otáčaním obežného kolesa;
• Potom sa kvapalina vytiahne z výstupu.

Z dôvodu jednotnej prevádzky tohto zariadenia je v systéme zachovaná určitá úroveň tlaku. Je však potrebné mať na pamäti, že bude možné ho zvýšiť len pomocou čerpadla.

Funkciou obehového zariadenia je prekonať odpor v potrubí.

Typy jednotiek

Na uľahčenie výberu cirkulačného čerpadla na vykurovanie je najprv potrebné určiť jeho typ.

Na trhu sú dnes dva typy zariadení:

• "Wet";
• "Suchý".

Nižšie sa pozrieme bližšie na ich funkcie.

sucho

Pracovná časť rotora tohto zariadenia nie je v kontakte s kvapalinou, pretože je chránená tesniacimi krúžkami, teda aj menom. Po spustení jednotky sa krúžky pohybujú vzájomne voči sebe.

Medzi znaky suchého typu zariadenia možno identifikovať:

• Vysoká účinnosť - 80 percent.
• Životnosť pohyblivých častí je tri roky.
• Pri prevádzke je silný hluk, takže zariadenie musí byť inštalované v samostatnej miestnosti.

Venujte pozornosť! Pri použití prístroja so "suchým" rotorom je potrebné kontrolovať prítomnosť nečistôt v čerpanom chladiacom médiu a stupeň prašnosti miestnosti. V opačnom prípade môže prístroj zlyhať.

V dôsledku toho sú suché jednotky vynikajúcim riešením pre vykurovacie systémy veľkých domov.

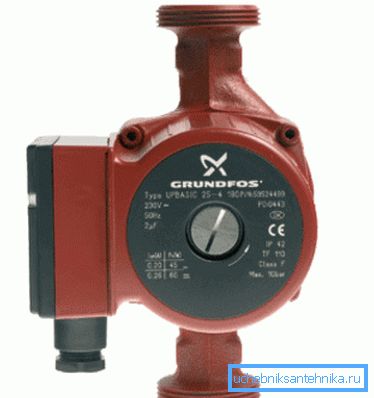

mokrý

V zariadeniach tohto typu je pracovná časť ponorená do čerpanej kvapaliny. V tomto prípade je elektrická časť chránená vzduchotesným sklom. Spravidla sú rotory pre takéto zariadenia vyrobené z keramiky a telo je vyrobené z liatiny, bronzu alebo mosadze.

Medzi vlastnosti mokrého agregátu patria:

• Dlhá životnosť;
• Jednoduché nastavenie a opravy, takže táto práca nie je ťažké robiť ani s vlastnými rukami.
• Nízka hladina hluku;
• Nízka účinnosť (o 30 percent menej ako suchá).

Výsledkom je, že takéto zariadenia sú vynikajúcim riešením pre domáce potreby, kde nie je potrebné zabezpečiť obeh tekutín v diaľkových potrubiach.

Kritériá výberu

Pred voľbou cirkulačných čerpadiel pre vykurovacie systémy je potrebné určiť ich požadovanú kapacitu. Je to veľmi jednoduché - je potrebné prirovnať výkon vykurovacieho kotla na objem prenášaného tepelného nosiča za minútu. Napríklad, ak je výkon vykurovacieho zariadenia 35 kW, prejde cez to 35 litrov tekutiny za minútu.

Okrem toho je potrebné určiť prietok chladiacej kvapaliny v určitej časti okruhu. Ak to chcete urobiť, zoberte do úvahy údaje o napätí vykurovacích batérií. Na uskutočnenie potrebných výpočtov sa predpokladá priemerná rýchlosť chladiacej kvapaliny v potrubí 1,5 m / s.

Tip! Nemali by ste uprednostňovať modely, ktorých cena je najnižšia, pretože môže zodpovedať kvalite výrobku.

Ak sa pri výpočte výkonu prístroja ukáže, že napr. Potrubná časť o dĺžke desať metrov potrebuje tlak 0,6 m, potom pozemok 100 metrov bude vyžadovať tlak 6 metrov. Po rozhodovaní o všetkých parametroch zostáva len nájsť vhodný model.

Talianske prístroje sú považované za najlepšie:

• DAB;
• Ebara;
• Lowara;

Navyše nemecké jednotky Wilo a dánske obehové čerpadlá Grundfos na vykurovanie sú dobrou voľbou. Domáci výrobcovia sa tiež dobre odporúčali, avšak zamerali sa na výrobu priemyselných zariadení.

Tu je možno celá inštrukcia na výber obehového čerpadla.

záver

Výber vhodného obehového čerpadla na vykurovanie je jednoduchý. Aby ste to urobili, stačí rozhodnúť o druhu zariadenia, ktoré je pre daný prípad najvhodnejšie, ako aj vypočítať potrebné parametre.

Z videa v tomto článku môžete získať ďalšie informácie o tejto téme.
