Ako samostatne vypočítať počet častí radiátorov

Aby ste správne vypočítali počet častí vykurovacieho radiátora na izbu, nestačí, aby ste jednoducho určili celkový počet sekcií na konkrétnu oblasť, tu je potrebné brať do úvahy ďalšie parametre. Po prvé, ďalšími parametrami máme na mysli špecifickú tepelnú silu zariadenia a jeho umiestnenie, ktoré môže priamo ovplyvniť tepelné straty v miestnosti.

Povieme vám, ako vykonať výpočty na základe priestoru domu (kvadratúra) alebo jeho objemu (kubická kapacita), a navyše ukážeme videoklip na túto tému.

Metódy výpočtu

Niečo o radiátoroch

• Pretože sa kov na výrobu ohrievačov používa inak, potom bude ich výkon samozrejme tiež iný, okrem toho veľkosť týchto úsekov priamo ovplyvňuje toto.
• Ak vypočítate počet sekcií liatinových radiátorov, mali by ste okamžite urobiť rezerváciu, že takéto zariadenia sú prijateľnejšie v domoch s centralizovaným vykurovaním, kde je chladiaca kvapalina pravidelne dodávaná, ale nie v súlade s mikroklímou vášho bytu. Preto je dôležité udržať získané teplo čo najdlhšie a pre tento účel ideálnym riešením aj liatina, prietok na jednu časť je oveľa vyšší ako pri ostatných kovoch, čo je mimoriadne nerentabilné pri nezávislom ohreve.

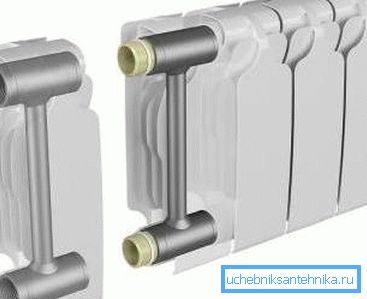

• V prípade nezávislého vykurovania je samozrejme najlepšie použiť bimetal - Jedná sa o zariadenie, kde sú steny vyrobené z dvoch kovov - vnútornej ocele a hliníkovej dosky, ktoré zároveň spájajú schopnosť odolávať vysokému tlaku a zároveň veľmi rýchlo uvoľňujú teplo do miestnosti. Samozrejme, cena takýchto radiátorov je vyššia ako v prípade liatiny.

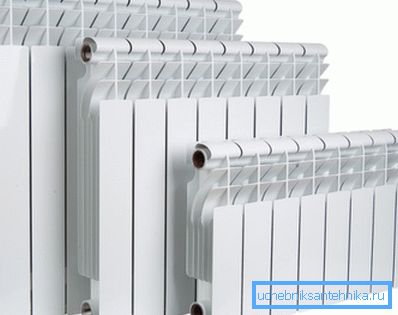

• Je pravdepodobné, že vám budú ponúknuté hliníkové radiátory v obchode, ale to bude s najväčšou pravdepodobnosťou rovnaké bimetal, pretože tu nie sú vyrobené zariadenia vyrobené z čistého hliníka, hoci môžu byť dovezené z Európy. Ale majú veľmi vysoké náklady a nevydržia vysoký tlak, inštrukcia navyše poskytuje, že do chladiacej kvapaliny sa vždy pridáva špeciálna kvapalina.

• Môžete si tiež kúpiť oceľový radiátorový panel, ktorý tiež veľmi rýchlo vydáva teplo a spravidla sa používa na autonómne vykurovanie. Ale takéto zariadenia nie sú vyrábané vo forme sekcií, ale vo forme panelov, preto, aby vypočítali ich počet, budete potrebovať špecifickú silu každého z nich, čo je uvedené v pase.

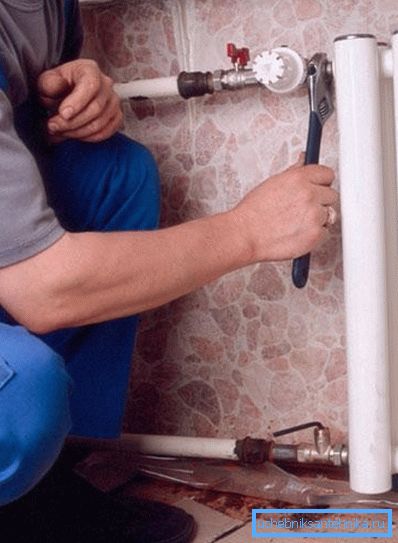

Poznámka. Pri inštalácii kúrenia vlastnými rukami je mimoriadne nežiaduce inštalovať radiátory z iného kovu v jednom okruhu, najmä pokiaľ ide o kombináciu hliníka a liatiny, aby sa predišlo procesu oxidácie.

Výpočet plochy

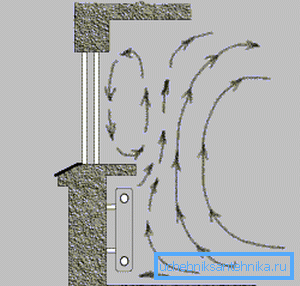

Poznámka. Najzávažnejšie zdroje chladu v normálne oteplenej miestnosti sú okná a dvere, ale dvere môžu byť pevné, hrubé a bez najmenších trhlín, zatiaľ čo okenné sklo sa nemôže ohriať, dokonca ani viackomorový balík. Preto, aby bolo možné presnejšie vypočítať počet sekcií, musíte pod každým oknom navrhnúť vykurovacie zariadenie - vytvorí to niečo ako vzduchová clona, ​​ktorá obmedzuje studený tok.

Pre štandardnú výšku miestnosti, kde stropy majú výšku 240-260 cm, je veľmi jednoduché a rýchle vypočítať časti radiátorov, ale na to potrebujete merať priestor miestnosti alebo celého domu.

Hovoríme o štandardnej výške priestoru, preto sa spoliehame na SNiP 2.04.05-91 * (namiesto SNiP 2.04.05-91), 100 W tepelnej energie je potrebný pre každý štvorcový meter miestnosti. Predstavte si, že musíte zariadenie nainštalovať do miestnosti 3,56,5 = 22,75 m², to znamená, že jeho výkon by mal byť 22,75 * 100 = 2275 W = 2,275 kW.

Ale ak ide o panelový radiátor, potom si jednoducho vyberieme zariadenie s najvhodnejším výkonom, napríklad 2,3 alebo 2,5 kW (je lepšie zaokrúhliť, aby sme mali rezervu), ale sekcie by sa mali počítať. Vykonajte skúšobný výpočet - pre bimetalové batérie má jedna sekcia približne 160 až 180 wattov.

Prijímame však priemernú hodnotu - 170 W alebo 0,17 kW (výkon výrobných sekcií musí byť uvedený v technickom pase od výrobcu). Takže potrebujeme rozdeliť celkovú požadovanú energiu do priestorov o 0,17 a v tejto situácii budeme mať 2,275 / 0,17 - 13,38, a ak bude toto číslo zaokrúhlené, dostaneme 14 kusov.

Môžu sa však zvýšiť tepelné straty v interiéri, napríklad miestnosť s balkónom, ktorá sa používa pravidelne, potom by sa mal celkový výkon zvýšiť o 15-20%, a to isté by ste mali urobiť, keď chcete radiátory zavrieť dekoratívnym grilom alebo skryť do výklenku. To znamená, že s rovnakou plochou 22,75 m², budete musieť vynásobiť toto číslo nie 100%, ale o 115% alebo 120% a z tejto sumy urobíte výpočet vykurovania chladiča.

Výpočet podľa objemu

Ak však vypočítate počet sekcií radiátorov pre SNiP 2.04.05-91 *, na základe kubickej kapacity miestnosti, princíp výpočtu zostane približne rovnaký, iba pôvodné dáta sa zmenia

Pre panelové domy je teda jedna kubická miestnosť vybavená 41 W, ale ak dom alebo byt spĺňa moderné normy izolácie, stačí 34 IT / m³. Pokúsime sa vykonať výpočty s rovnakou plochou 22,75 m², iba výška stropu bude 3,0 m (vyššia ako norma) a rovnaká hrúbka prierezu. (Pozri tiež článok Ako vybrať bimetalické vykurovacie radiátory: funkcie.)

Takže objem miestnosti v tomto prípade bude 3,5 * 6,5 * 3,0 = 68,25 m³, potom v panelovom dome potrebujeme 68,25 * 41 = 2798,25 W alebo ho zaokrúhľujeme až na 2,8 kW. Potom pre túto miestnosť potrebujeme 2,8 / 0,17 × 16,47 alebo 17 kôl bimetalového kola. Pre dobre vyhrievanú miestnosť budete potrebovať 68.25 * 34 = 2320.5 W, potom 2320.5 / 170 = 13.65 alebo 14 sekcií sú zaoblené.

Ale na výpočet počtu radiátorov môžete jednoducho rozdeliť úseky podľa počtu okien, ale v každom prípade musia byť vybavené vykurovacím zariadením, aj keď majú rozdielne veľkosti, takže tepelné straty sa nezvyšujú.

Poznámka. Treba povedať, že existujú aj najpresnejšie výpočty, ktoré berú do úvahy nielen priestor / objem miestnosti a tepelnú kapacitu radiátorového úseku, ale aj množstvo rôznych koeficientov. Zahŕňa špecifickú teplotu, ktorá je potrebná v tejto miestnosti, rýchlosť zasklenia okien (jedno, dvojité alebo trojité zasklenie), tepelná izolácia (slabá, stredná, vysoká), zodpovedajúca oblasti okien a podlahy atď. Takéto výpočty sú však potrebné pre špecializované priestory, napríklad pre inštaláciu mikroklímy v skladoch múzea alebo laboratória.

záver

Nezabúdajte, že výkon špecifikovaný výrobcom pre sekcie sa často odoberá z maximálnej teploty chladiacej kvapaliny, preto ho možno nazvať nadhodnotenou. Na tomto základe sa zaokrúhľovanie vždy stáva veľkým spôsobom a niekedy, najmä v chladných oblastiach, sa pridáva ďalšia časť.
