Ako pripojiť vykurovacie teleso: jednostupňové a dvojrúrkové

Tí, ktorí sa rozhodli navrhnúť a implementovať zariadenie na vykurovanie domu osobne, budú musieť spracovať všetky podrobnosti procesu. A ak sa pre odborníkov so skúsenosťami s takýmito prácami všetko zdá jednoduché, potom budú mať začiatočníci veľa otázok, napríklad aké materiály a zariadenia používajú. Budeme hovoriť o tom, ako správne pripojiť ohrievač - batériu.

Všeobecné informácie o vykurovacích systémoch

Je dôležité najprv rozhodnúť, ako sa navzájom prepojiť radiátory. V jazyku špecialistov je potrebné rozhodnúť, ktoré spôsoby používania páskových vykurovacích zariadení.

Pre všetky typy vykurovacích systémov existujú dva spôsoby kladenia potrubí:

• Jedno potrubie;
• Twin-Tube.

Konštrukcia jedného potrubia

Systémy, v ktorých sa prepravuje horúca voda ako chladiaca kvapalina na tej istej linke, sú menej účinné z týchto dôvodov:

• Prakticky neumožňujú regulovať ohrievanie samostatného zariadenia;
• Keď sa vzdialenosť od zdroja nosiča tepla zvyšuje, jeho teplota postupne klesá a posledný radiátor v obvode sa môže ukázať ako sotva teplý alebo dokonca úplne chladný;
• V prípade núdze na ktorejkoľvek časti siete je nutné úplne vypnúť vykurovanie.

Pre vaše informácie! Jediná výhoda tohto typu rozvodov vykurovacích rúr v porovnaní s dvojkotou - jeho nízka cena.

Takéto jednorúrkové vykurovacie systémy sa používajú hlavne vo výškových budovách s centralizovaným zásobovaním tepla spotrebiteľmi.

Schéma dvoch potrubí

V súkromnom sektore vytvárajú autonómne vykurovacie sústavy na jednom spotrebiči najčastejšie dvojvrstvové potrubné rozvody:

• Jedno z rúr dodávajúce chladiace médium do zariadenia;
• Druhá je pre návrat do tepelného zdroja tepla (kotol).

Všetky batérie v systéme sú zapojené paralelne, takže obe vedenia sú úplne oddelené a sú pripojené iba na koncový radiátor.

Schéma pripojenia dvoch trubiek má nasledujúce výhody:

• Schopnosť riadiť vykurovanie každého zariadenia v okruhu, čo zaisťuje vytvorenie najpohodlnejších podmienok v rôznych miestnostiach;
• Bez ohľadu na vzdialenosť medzi kotlom a batériou sa každé zariadenie rovnomerne zahrieva;
• Ak je potrebná oprava alebo výmena na akejkoľvek časti systému, úplné vypnutie nie je potrebné.

Teraz budeme hovoriť o tom, ako správne pripojiť vykurovacie teleso s vlastnými rukami.

Typy pripojovacích potrubí k akumulátorom

Ale najprv zvážte, ako najlepšie pripojiť vykurovacie teleso na napájacie a vratné potrubia.

Existujú tri typy potrubia chladiča:

1. postranné. Pomocou tejto metódy sú potrubia pripojené na jednej strane radiátora:
2. Napájanie v hornej časti zariadenia;
3. Obráťte spodnú časť.

Venujte pozornosť! Bočné spojenie je najbežnejším a najvýkonnejším typom pripojenia radiátorov a hlavných potrubí. Jeho účinnosť sa však znižuje pri pripojení k sieti zariadení s veľkým počtom častí.

1. uhlopriečka. Tento typ páskovania je najvhodnejší na pripojenie veľmi širokých batérií (s veľkým počtom častí). Táto metóda zahŕňa očné linky:
2. Napájacie potrubie v hornej časti chladiča na jednej strane;
3. Vracajte potrubie v najnižšom bode na druhej strane zariadenia;

Venujte pozornosť! Diagonálne pripojenie zaisťuje rovnomerné rozloženie chladiacej kvapaliny v zariadení. Pri obrátenom diagonálnom pripojení (prietok zospodu, návrat zhora) sa účinnosť vykurovacieho systému zníži o 10%.

1. dolná. Tento spôsob pripojenia vykurovacích telies k vykurovaciemu vedeniu je menej účinný (o 10% nižší ako pri bočnom vykurovaní). Preto sa využíva iba v prípade podzemných (skrytých) rozvodov vykurovacích potrubí.

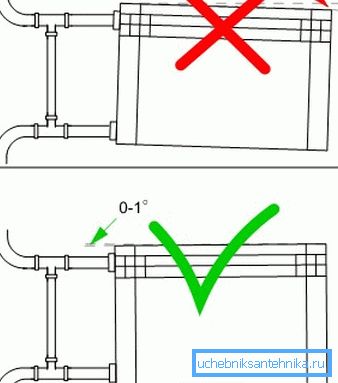

Umiestnenie vykurovacích zariadení

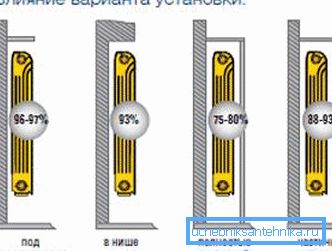

Veľmi dôležité je nielen to, ako radiátory navzájom spájať, ale aj ich správne umiestnenie vo vzťahu k stavebným konštrukciám. Tradične sú radiátory inštalované pozdĺž stien priestorov a lokálne pod oknami, aby sa znížilo prienik studeného vzduchu na najzraniteľnejšie miesto.

Existuje jasná inštrukcia v SNiP o inštalácii tepelného zariadenia:

• Medzera medzi podlahou a spodnou časťou batérie nesmie byť menšia ako 120 mm. Ak sa vzdialenosť od zariadenia k podlahe zníži, rozdelenie toku tepla bude nerovnomerné;
• Vzdialenosť od zadnej plochy k stene, na ktorej je chladič namontovaná, musí byť od 30 do 50 mm, inak by bol prenos tepla narušený;
• Vzdialenosť od horného okraja ohrievača k okennému parapetu je udržiavaná v rozmedzí od 100-120 mm (nie menej). V opačnom prípade môže byť ťažké premiestniť tepelné hmoty, čo oslabí vykurovanie miestnosti.

Bimetalické vykurovacie zariadenia

Ak chcete pochopiť, ako prepojiť bimetalové radiátory, musíte vedieť, že takmer všetko vyhovujú akémukoľvek typu pripojenia:

• Majú štyri body možného spojenia - dve horné a dve nižšie;
• Vybavené zátkami a Mayevskym žeriavom, pomocou ktorého je možné uvoľňovať vzduch nasávaný do vykurovacieho systému;

Pri bimetalových batériách sa považuje za nejefektívnejšie diagonálne pripojenie, najmä pokiaľ ide o veľké množstvo častí v zariadení. Aj keď sú veľmi široké batérie vybavené desiatimi alebo viacerými sekciami neželané.

Tip! Je lepšie zamyslieť sa nad tým, ako správne pripojiť dve vykurovacie radiátory s priemerom 7 až 8 sekcií namiesto jedného spotrebiča s 14 alebo 16 sekciami. Bude to oveľa jednoduchšie inštalovať a uľahčiť ich čistenie.

Ďalšia otázka - ako spojiť časti bimetalového radiátora, môže nastať pri prestavovaní častí ohrievača v rôznych situáciách:

• V procese vytvárania nových vykurovacích sietí;
• V prípade potreby vymeňte zlyhaný chladič za nový - bimetalický;
• V prípade prehrievania môžete batériu zvýšiť pripojením ďalších častí.

Hliníkové batérie

Zaujímavé! Celkovo je potrebné poznamenať, že diagonálne pripojenie je vynikajúcou voľbou pre akýkoľvek typ batérie. Neviete, ako navzájom prepojiť hliníkové radiátory, pripojiť diagonálne, nestratíte!

Pre uzatvorené vykurovacie siete v súkromných domoch je vhodné inštalovať hliníkové batérie, pretože tu je ľahšie zabezpečiť správnu úpravu vody pred naplnením systému. A ich cena je oveľa nižšia ako cena bimetalických zariadení.

Samozrejme, pred pripojením sekcií hliníkového chladiča sa musíte pokúsiť o preskupenie.

Tip! Nepokúšajte sa odstrániť továrenské obaly (fólie) z inštalovaných ohrievačov až do konca dokončovacích prác v miestnosti. Tým ochráni kryt chladiča pred poškodením a kontamináciou.

záver

Samotný pracovný postup netrvá veľa času, nepotrebujete žiadne špeciálne zručnosti alebo drahé vybavenie, môžete si zakúpiť všetky potrebné nástroje v akomkoľvek obchodnom dome. A nezabudnite, že spojenie vám bude dlho a bez problémov slúžiť len vtedy, ak ste vo svojej práci použili vysoko kvalitné materiály a dodržali všetky pravidlá pre inštaláciu vykurovacieho systému.
