Ako pripojiť vykurovacie batérie v súkromnom dome
Účinnosť vykurovacieho systému závisí od mnohých faktorov, vrátane pripojenia batérií. Nakoniec, ak je spojenie nesprávne, časť chladiča môže zostať chladná aj pri vysokej teplote chladiacej kvapaliny. Preto sa v tomto článku pozrieme, ako správne pripojiť radiátory a v akých prípadoch, ktoré schémy by mali byť použité.
Funkcie pripojenia
Spôsoby pripojenia radiátorov
Pri konštrukcii vykurovacích systémov v súkromných domoch sa používajú tieto metódy pripojenia:
| Jedna cesta | V tomto prípade je prívodné potrubie pripojené zhora a spätné potrubie je pripojené do tej istej sekcie zhora. Toto schéma pripojenia vykurovacieho akumulátora umožňuje rovnomerné zahrievanie chladiča. Avšak ak má akordeón veľký počet sekcií, dôjde k významným stratám tepla, resp. Je lepšie použiť iné možnosti pripojenia. |
| Sedačka a spodná časť | Táto metóda je vynikajúcou možnosťou, keď sú potrubia v podlahe. Spojenie sa uskutočňuje s rúrkami umiestnenými v spodnej časti konštrukcie v opačných častiach. Nevýhodou tejto metódy je len nízka účinnosť, pretože tepelné straty môžu dosiahnuť 15 percent. |
| uhlopriečka | Používa sa pri pripájaní zariadení s veľkým počtom častí. Ako sa dá ľahko odhadnúť, prívodné potrubie je v tomto prípade pripojené zhora a výtlačné potrubie je zospodu v opačnej časti. Táto schéma pripojenia radiátorov v súkromnom dome prispieva k rovnomernému rozdeleniu chladiacej kvapaliny a maximálnemu prenosu tepla zo spotrebičov. |
Venujte pozornosť! Pri použití termostatu na vykurovanie paralelne s radiátorom sa musí vykonať obtok. To vám umožní nastaviť stupeň vykurovania zariadenia.
Ako vidíme, spôsoby pripojenia radiátorov závisia od mnohých faktorov, ako je napríklad spôsob kladenia potrubí, výkon zariadenia atď. Typ systému je mimoriadne dôležitý. Budeme hovoriť viac o typoch vykurovacích systémov nižšie.
Typy systému
Na zariadení vykurovacích systémov sa používajú dve schémy:
- Jedna rúrka - je najjednoduchšia, pretože chladiaca kvapalina cirkuluje cez jednu rúrku, do ktorej sú zapojené sériové ohrievače. Nevýhodou je, že neumožňuje regulovať tok tepla. Prevod tepla zodpovedá navrhovanej rýchlosti, ktorá bola stanovená počas návrhu. Táto schéma sa používa v malých systémoch, pretože s veľkou dĺžkou potrubia a veľkým počtom radiátorov sa zariadenia nerovnomerne zahrejú.

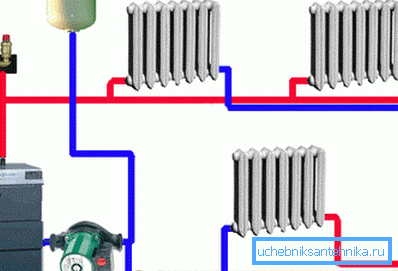

- Dvojité potrubie - jeho význam spočíva v tom, že teplá voda preteká jednou potrubím a chladená voda sa vracia do kotla cez iný.. Spojenie radiátorov v súkromnom dome sa v tomto prípade vykonáva paralelne. Výhodou tohto zariadenia je rovnomerné zahrievanie sekcií, ako aj schopnosť nastaviť prenos tepla. Medzi nedostatky je možné vymedziť len potrebu väčšieho počtu potrubí, resp. Nákladov na výstavbu.
Treba poznamenať, že bez ohľadu na typ systému môže byť pripojenie radiátorov vlastnými rukami implementované dvoma spôsobmi:
- Podľa vertikálnej schémy je vykurovacie zariadenie pripojené na vertikálnu stúpačku, z ktorej sa uskutočňuje vedenie na radiátory.
- Podľa horizontálnej schémy sa chladiaca kvapalina rozvádza cez horizontálne potrubia.
Výber schémy pripojenia radiátorov závisí od zvláštností domu. Napríklad, ak obydlie obsahuje niekoľko poschodí, spojenie je realizované vo vertikálnom vzore.
Výber polohy
Pri rozhodovaní o správnom pripojení vykurovacieho akumulátora je nevyhnutné určiť umiestnenie ohrievačov. Faktom je, že funkciou radiátorov je nielen vykurovanie priestorov, ale aj vytvorenie tepelného štítu, ktorý bráni prenikaniu chladu do miestnosti. Z tohto dôvodu sú inštalované pod okennými oknami.
Z toho vyplýva, že vykurovacie zariadenia sa musia inštalovať v miestach s najväčšími tepelnými stratami. Preto pred tým, ako sa rozhodnete o spôsobe pripojenia, je potrebné vytvoriť diagram s ich umiestnením.
Okrem toho je dôležité správne určiť vzdialenosť inštalácie, ktorá umožní maximálny prenos tepla zo zariadení. Takže tieto vzdialenosti by mali byť takéto:
| Zo spodnej časti prahu okna | 100 mm |
| Z podlahy | 120 mm |
| Mimo stenu | 20 mm |
Nedoporučuje sa porušovať tieto predpisy.

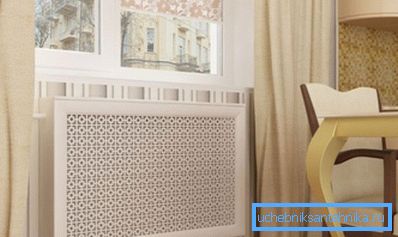

Venujte pozornosť! Parapet by nemal blokovať alebo blokovať ohrievač, pretože to výrazne zníži účinnosť výroby tepla. V niektorých prípadoch však môžu byť radiátory pokryté mriežkami. Najčastejšie sa to deje, keď sa vykurovacie zariadenia nezapadajú do interiéru miestnosti.
montážne
Pripojte vykurovaciu batériu by mala byť v teplej sezóne, aby zostala v zime bez vykurovania. Preto je potrebné zakúpiť všetky komponenty vopred, aby ste mohli rýchlo vykonať všetku prácu.
Venujte pozornosť! Vykurovacie zariadenia je možné získať až po schéme vykurovania. Umožní vám to vybrať správne umiestnenie spojovacích potrubí. Okrem toho musíte najskôr vypočítať svoju moc, ako sa to deje, môžete sa zistiť na našom portáli.
Pokračujte po inštalácii potrebnej po dokončení miestnosti.
Pokyn je nasledujúci:
- Ak sa výmena starých radiátorov vykonáva vo vnútri, je potrebné predovšetkým demontovať prvky starej konštrukcie.
- Potom je potrebné určiť polohu konštrukčnej polohy a urobiť príslušné značky na stenu. V tomto prípade musíte použiť konštrukčnú úroveň, aby bola štruktúra nainštalovaná presne.
- Potom musíte opraviť svoje vlastné držiaky pomocou hmoždiniek.

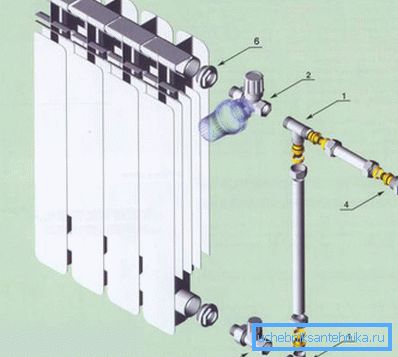

- Potom by sa zariadenie malo namontovať na konzoly podľa pokynov, ktoré sú zvyčajne dodávané s radiátormi.

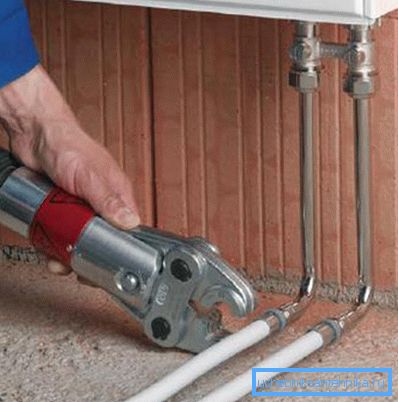

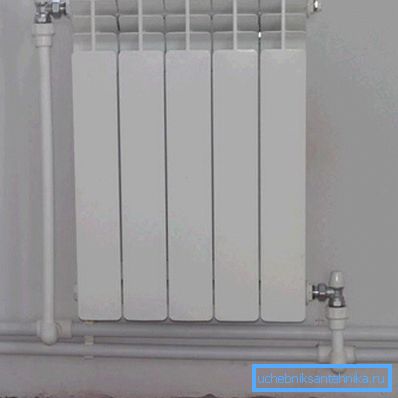

- Po inštalácii zariadení je potrebné ich pripojiť k potrubiu. Táto operácia závisí od typu potrubia. Napríklad, ak je potrubie realizované s plastovými rúrkami, radiátory sú spojené pomocou špeciálneho upevňovacieho prvku - "American".
V tomto štádiu sú inštalované guľové ventily, rovnako ako Mayevsky žeriavy. Treba poznamenať, že pri použití vykurovacieho akumulátora so spodným pripojením nie je potrebné vykonávať obtok a inštalovať regulačné ventily. Ten sa zvyčajne používa v dvoch rúrkových systémoch s diagonálnymi a bočnými kĺbmi.
Pri montáži ventilov je potrebné dbať na to, aby sa zabezpečil ľahký prístup k nim, aj keď sú samotné radiátory zatvorené.
- Na konci práce môžete systém naplniť chladiacou kvapalinou a vykonať tlakové skúšky.
Venujte pozornosť! Pri projektovaní a inštalácii vykurovania musíte spĺňať požiadavky, ktoré obsahujú SNiP 3.05.01-85.
Tu sú v skutočnosti všetky hlavné funkcie pre pripojenie vykurovacích batérií.
záver
Samotné pripojenie radiátorov nie je veľké riešenie. Na to, aby systém bol účinný, je najprv potrebné správne vypracovať jeho schému. Preto je potrebné vziať do úvahy celý rad faktorov, preto je potrebné pripraviť projekt veľmi starostlivo.
Z videa v tomto článku môžete získať ďalšie informácie o tejto téme.
