V tomto článku sa budeme zaoberať aktuálnymi spôsobmi pripojenia radiátorov a informácie o funkciách ich implementácie. Téma článku je veľmi zaujímavá, pretože rozšírenie sortimentu vykurovacích zariadení na trh znamená potrebu jeho správneho výberu, inštalácie a prevádzky.

Ale predtým ako sa spojíte s vykurovacím radiátorom, je potrebné určiť typy vykurovacích systémov a vlastnosti ich použitia.

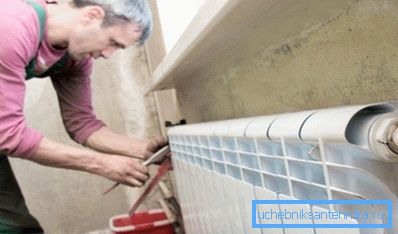

Správna inštalácia - záruka pohodlia v chladnej sezóne

Typy systémov, v ktorých sú integrované vykurovacie batérie

Aby ste pochopili princíp pripojenia batérie k svojim vlastným rukám, musíte mať všeobecnú predstavu o systéme, v ktorom bude toto zariadenie fungovať (pozrite si aj článok Tepelné vykurovacie telesá: vlastnosti, technické parametre a postup inštalácie).

V súčasnosti fungujú na celom svete dva typy vykurovacích systémov:

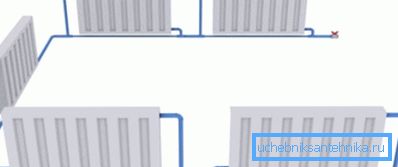

Konštrukcia jedného potrubia
  • Jednotrubkový systém sa spravidla používa vo viacpodlažných bytových domoch. Princíp činnosti je jednoduchý - ohrievaná voda cirkuluje cez jedno potrubie a prechádza cez určitý počet batérií.

Systémy jedného typu potrubia sú z hľadiska zariadenia najjednoduchšie a v dôsledku toho cena ich realizácie je nízka. Toto riešenie však má jednu hlavnú nevýhodu - neschopnosť ovládať ukazovatele teploty v rôznych miestnostiach nezávisle od seba.

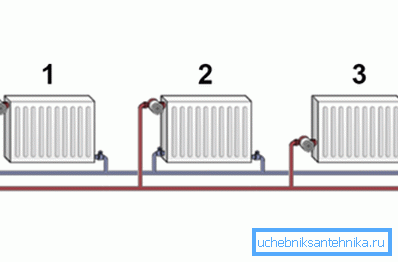

Schéma dvojrubí jednostranný systém
  • Dvojrúrkový systém je v zariadení zložitejší, ale spolu s prenosom tepla, ktorý zodpovedá konštrukčnej norme, umožňuje nastaviť optimálne teplotné parametre pre každú miestnosť.

Spravidla sa toto vykurovanie realizuje v nízkopodlažných budovách. Princíp fungovania takého systému spočíva v tom, že všetky batérie sú paralelne prepojené, čím je možné regulovať teplotu v každom z nich samostatne.

Vlastnosti cirkulácie chladiacej kvapaliny

Pri určení najlepších možností pripojenia radiátorov je potrebné vziať do úvahy charakteristiky cirkulácie chladiacej kvapaliny v systéme. V súčasnosti sa používajú dve schémy: nútená a prirodzená cirkulácia.

S prirodzenou cirkuláciou nie sú potrebné žiadne špeciálne požiadavky na pripojenie a môže sa použiť spodné alebo horné pripojenie v závislosti od toho, kde je expanzná nádrž umiestnená v systéme.

Viac progresívny je systém núteného obehu, v ktorom chladiaca kvapalina prechádza systémom kvôli rozdielu v umiestnení kotla a batérií a vďaka použitiu obehového čerpadla. Zvážte, ako správne pripojiť radiátory v systéme s núteným obehom.

Aktuálne metódy pripojenia

  • Jednosmerná metóda pripojenia radiátorov zahŕňa pripojenie k jednej prípojke (prívodné potrubie) a spiatočke (výtlačnej rúrke). V tomto prípade je tok na vrchu a návrat je na dne. Toto riešenie zabezpečuje rovnomerné zahrievanie všetkých častí všetkých batérií.

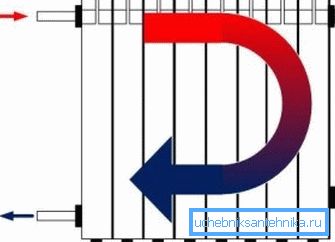

Schéma jednosmerného pripojenia

Toto riešenie je považované za najviac racionálne na použitie v jednopodlažných obytných budovách, kde sa používajú stredné radiátory (až 8 sekcií).

Dôležité: Konštrukcie s veľkým počtom častí vyžadujú použitie iných metód, ktoré môžu zabrániť možnosti tepelných strát vo veľkých batériách.

  • Môžete použiť vykurovacie teleso so spodným pripojením. Takéto riešenie je dôležité, ak je časť potrubia skrytá pod podlahovou krytinou. Takže pod podlahou ísť potrubia, ktoré sú pripojené k radiátoru v dolnej alebo spodnej časti po stranách.
Vykurovacie radiátory so spodným pripojením sa často nachádzajú v moderných interiéroch

Výhodou tejto metódy je nízka viditeľnosť potrubia. Nevýhodou dolného spojenia je nízka účinnosť, pretože tepelné straty s takýmto pripojením môžu byť až 15%. V dôsledku toho sa horná a dolná časť batérie môže nerovnomerne zahriať.

  • Ak je otázka, ako pripojiť radiátory, aby ste minimalizovali tepelné straty s veľkým počtom častí, môžete použiť metódu krížového (diagonálneho).

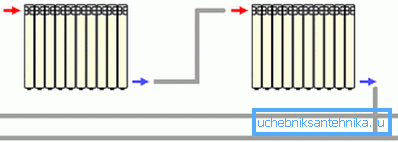

Diagonálna schéma v dvojrúrkovom systéme

Správne pripojenie je v tomto prípade nasledovné: krmivo je pripevnené na vrchu chladiča, zatiaľ čo výtokové potrubie je umiestnené na druhej strane, ale na dne.

Toto riešenie má zjavnú výhodu, pretože všetky úseky nad a pod sú zahrievané takmer rovnomerne. Pri prekročení tepelných strát nie je väčšia ako 2%.

Vyberte si príslušenstvo pre inštalačné práce

Fotografia je štandardná sada pre hliníkové batérie

Po tom, čo sme sa rozhodli pre spôsob pripojenia potrubia k batérii, zvážime, ktoré príslušenstvo pre pripojenie radiátorov je najlepšou voľbou.

Ventily a komponenty sa vyberajú a nakupujú v súlade s typom použitého vykurovacieho zariadenia a podľa schémy zapojenia.

Štandardná inštalačná sada pre vykurovacie systémy obsahuje nasledujúci zoznam komponentov:

  • futorki vo výške 4 kusy;
  • Mayevskyho žeriav;
  • zátka;
  • Paronitovye alebo silikónové tesnenia;
  • konzoly na stenu a podlahu;
  • Adaptéry sa vyžadujú, ak sa priemer potrubia líši od priemeru prívodu batérie.

Zvážte, ako správne pripojiť vykurovacie teleso.

Odporúčania pre inštaláciu radiátora

Rozhodli ste pri výbere jednej z vyššie uvedených metód? Zostáva pokračovať v inštalácii (prečítajte si aj článok Elektrické radiátory: Hlavné typy a funkcie prevádzky).

Návod na inštaláciu závisí od použitia radiátorov a potrubí.

  • Pracujeme len s použitím špeciálneho nástroja. Napríklad pre rovnomerný strih by nemal byť rezaný polypropylén alebo kovový plast na upevnenie spojovacích tvaroviek pilierová píla, ale špeciálna rezačka rúrok.
  • Pred inštaláciou držiakov a zavesením batérie skontrolujte, či je stena pevná a pevná.
  • Inštalácia radiátorov (dokonca aj hliníka) by sa nemala vykonávať samostatne, pretože hmotnosť týchto konštrukcií je značná.
  • Ak sú spojovacie armatúry vybavené tesniacou gumou, neodporúča sa používať dymové pásky alebo vlek.
  • Je potrebné skrutky naskrutkovať do otvorov batérií strednou silou, aby nedošlo k narušeniu závitu.

Dôležité upozornenie: Na konci inštalácie sa spojenia vytretia do sucha a systém sa naplní vodou na skúšobnú prevádzku. Na mieste spojenia udržiavame suchú utierku a potom sa pozeráme, či na nej je vlhkosť.

záver

Teraz, keď viete, ako pripojiť vykurovacie teleso, môžete pokračovať v kúpe potrebných materiálov a inštalačných prác. Máte nejaké otázky?

Pozrite si ďalšie informácie o videu v tomto článku.
