Ako používať obtok v systéme vykurovania

15-04-2018
Kúrenie

Špecialisti na inštaláciu vykurovacieho zariadenia nemusia vysvetľovať, čo je obtok v systéme vykurovania. Každý z nich bude hovoriť, že jeho úlohou je udržiavať pohodlnú teplotu reguláciou prietoku chladiacej kvapaliny v okruhu vykurovania kvapaliny. Ale pre obyčajných ľudí toto zariadenie a princíp jeho práce nie sú úplne jasné a na to, aby sme túto medzeru v znalosti vyplnili, budeme podrobnejšie rozprávať nižšie.

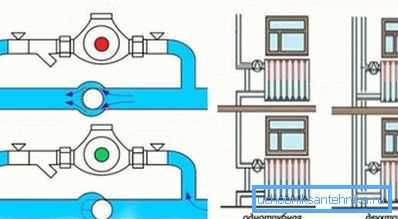

Na foto - obtok v jednom potrubí a dvoch rúr

Prehľad zariadení

Naši čitatelia, ktorí radi robia všetko vlastnými rukami, bude mimoriadne užitočné dozvedieť sa viac o ňom. Budeme sa snažiť vyhnúť zložitým technickým pojmom, aby boli vlastnosti tohto dôležitého štrukturálneho prvku pochopiteľné pre väčšinu.

Obtok sa nazýva prepojka medzi prietokom a spätným chodom, vytvorená vo forme potrubného segmentu. Zvyčajne sa používa na vykurovacie teleso, ktorého priemer by mal byť menší ako priemer krmiva pre jednu veľkosť. Najčastejšie je možné stretnúť rúry na 1/2. Dnes sa takéto zariadenie stalo trochu inak, hoci jeho pôvodné schopnosti neboli zabudnuté.

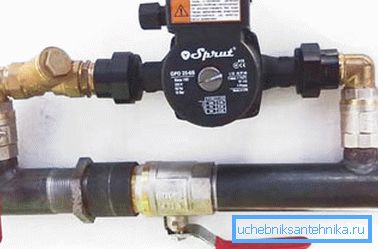

Moderný obtok pre úplné vykurovanie

prihláška

Nižšie uvažujeme o hlavných použitiach zariadenia:

Nastavenie chladiacej kvapaliny
  1. Funkčným účelom obtoku je vrátenie prebytočného množstva chladiacej kvapaliny z vykurovacích radiátorov do stúpacieho otvoru v prípade použitia automatického alebo ručného termostatu. V tomto prípade sa pohyb vykurovanej tekutiny cez vykurovací systém uskutočňuje paralelne s uzatváracími a regulačnými ventilmi.
  2. Ak tento prvok nie je prítomný, nebudete môcť vykurovacie teleso opraviť počas prevádzky vykurovacieho okruhu.
  3. Obchádzka umožňuje urýchliť proces plnenia alebo vyprázdňovania vykurovacieho zariadenia.
Bez elektriny Najmä inštalácia zariadenia je dôležitá pre moderné vykurovacie okruhy, kde je vybavené obehové čerpadlo. Poskytuje odpoveď na najčastejšie kladenú otázku spotrebiteľov v maloobchodných reťazcoch: "Ako systém funguje, keď dôjde k strate elektrickej energie?" Už dlhé roky používanie štandardných podlahových kotlov nezabezpečilo svoju závislosť od elektrickej energie. Použitie vykurovacieho systému obehového čerpadla spôsobilo, že tieto jednotky boli prchavé. Keď dôjde k strate elektrického výkonu, inštrukcia odporúča odstrániť prívod chladiacej kvapaliny do čerpadla a otvoriť ventil na centrálnom hlavnom potrubí. Ak zariadenie vybavíte ventilom, táto práca sa vykoná automaticky. To všetko je potrebné vykonať, aby sa systém preniesol do režimu prirodzeného obehu.

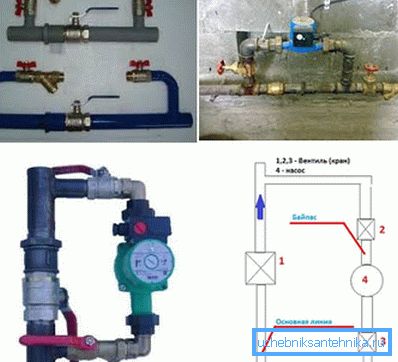

Aké obtoky sa používajú na vykurovanie a schému zapojenia

Inštalácia zariadení na bypass musí byť vykonaná smerom k chladiacej kvapaline pri dodržaní nasledujúcej postupnosti:

  • filtre - slúži na oneskorenie veľkých a malých častíc, ktoré sa môžu objaviť v otvorenom vykurovacom systéme a vstupujú z vodovodného systému. Cena časti je nízka, ale robí veľmi potrebnú prácu;
  • spätný ventil - zabezpečuje pohyb chladiacej kvapaliny len v jednom smere. Pri jeho inštalácii musíte byť vedený šípkou na tele, ktorá indikuje smer toku;
  • obehové čerpadlo - je potrebné pre nútené čerpanie chladiacej kvapaliny cez vykurovací systém.

Tip: Pri inštalácii obtoku do stúpačky v blízkosti obehového čerpadla musíte použiť uzatvárací ventil.

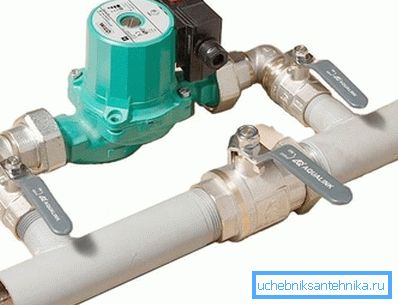

Vykurovací obtok s uzatváracími ventilmi

Odporúčame inštalovať prvok horizontálne. Systém potom nebude akumulovať vzduch, t.j. nebude "ohromená".

Použitie pri jednostupňovom ohreve

Takýto systém je zastaraný, ale stále sa často nachádza v domoch sovietskej konštrukcie. Niekedy takéto vykurovanie funguje mimoriadne efektívne, čo spôsobuje, že v apartmánoch je v zimnom období neúnosne horúce.

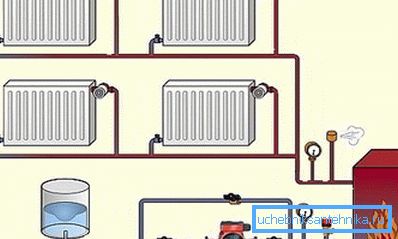

Obtok v jednoplášťovom vykurovaní súkromného domu

Pri tejto situácii môže pomôcť inštalácia bypassu.

Proces je jednoduchý, je však potrebné splniť určité podmienky:

  1. Obtok musí byť umiestnený v maximálnej vzdialenosti od vertikálneho úseku potrubia. Skôr čo najbližšie k radiátoru.
  2. Obtokové potrubie sa môže realizovať priamo na mieste inštalácie od vlastného potrubia, ktoré je spojené zvarom.

Tip: Môžete si kúpiť položku v hotovej forme a nainštalovať ju pomocou závitových pripojení.

  1. Nainštalujte termostat alebo regulačný ventil medzi obtokom a prívodom vykurovacieho akumulátora. To vám umožní kontrolovať teplotu v dome. "

Obchádzka a náklady na energiu

Inštalácia zariadenia zníži náklady na energiu. V porovnaní s prevádzkou vykurovacieho systému, kde je inštalovaný uzatvárací úsek a konvenčný prietok, v prvom prípade objem chladiacej kvapaliny dodanej do chladiča klesá o jednu tretinu. Zároveň sa tepelný výkon ohrievača zníži o približne 10%.

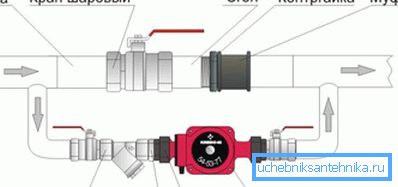

Samočinný bypass v systéme vykurovania

V praxi tieto zmeny nebudú vyzerať dramaticky, ak sa systém skutočne rozlišuje nadbytkom tepla. Pri správnom výbere veľkosti chladiča je zvyčajne určitá miera účinnosti, ktorá sa pohybuje okolo 10-15% a úplne pokrýva zníženie prenosu tepla.

záver

V dôsledku toho môžeme povedať, že jednoduché a primitívne zariadenie na prvý pohľad - obtok, možno správne považovať za univerzálne. S jeho pomocou je možné vytvoriť pohodlné životné prostredie v dome, zatiaľ čo zníženie účtov za energie, čo je dobrá správa. Video v článku poskytne príležitosť nájsť ďalšie informácie o vyššie uvedenej téme.
