Ako nainštalovať dvojvrstvový vykurovací systém

Najbežnejšie používaným vykurovacím systémom je voda. S jeho pomocou sa zahrieva viac ako 67% všetkých zariadení v našej krajine. Má niekoľko odrôd, z ktorých najpopulárnejší je dvojtrubkový. Dnes sme si vybrali úlohu hovoriť o tom, čo tvorí dvojvrstvový vykurovací systém s prirodzenou cirkuláciou a mechanickým detailom, aby ste získali toľko vedomostí o tom ako je to možné.

Aký je princíp fungovania

V tomto prípade nebudú žiadne prekvapenia, systém je uzatvorená slučka, ktorou cirkuluje ohrievaná chladiaca sústava z ohrievača na radiátory. Rovnaký princíp platí aj pri všetkých ostatných štruktúrach, kde sa voda používa na vykurovanie.

Jediným rozdielom je použitie dvoch vetví potrubia súčasne:

• prvý prepravuje a distribuuje horúcu chladiacu kvapalinu;
• druhá odstráni chladiacu kvapalinu z radiátorov a vracia ju do kotla.

výhoda

Alternatívnou alternatívou je lacnejšia a jednoduchšia konštrukcia s jedným potrubím, ale vzhľadom na zjavné výhody dvojitého potrubia stráca popularitu. Zvážte ich podrobnejšie:

Z nedostatkov sa zvyčajne zaznamenáva dvojnásobná dĺžka potrubia, čo zvyšuje finančné výdavky v porovnaní s možnosťou jedného potrubia. Hoci v tomto prípade nemožno považovať za negatívnu vlastnosť, pretože potrubia sa používajú s malým priemerom, rozmery spojovacích prvkov, ventilov, spojov a tvaroviek sú tiež malé.

V skutočnosti celkové náklady len mierne prekračujú výdavky na jednokotúčový vykurovací systém. Súčasne získate oveľa viac výhod.

typy

Vykurovacie systémy sú vo všeobecnosti rozdelené na otvorené a zatvorené.

Hlavným kritériom pre toto oddelenie je typ expanznej nádoby používanej v konštrukcii.

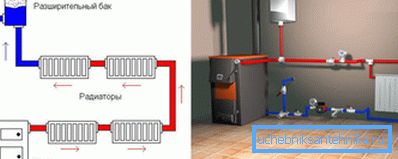

1. V otvorenej verzii je umiestnená na najvyššej časti okruhu, odkiaľ sa chladivo môže voľne odparovať. V tomto prípade bude vnútorný tlak systému relatívne nízky.

1. Uzavretá štandardná dvojitá rúrka je vybavená membránovou expanznou nádržou, ktorá umožňuje cirkuláciu kvapaliny okolo obvodu za nútený tlak. Pretože jeho odparovanie chýba, umožňuje použitie viac praktických roztokov vo forme glykolov ako chladiacej kvapaliny okrem vody. Uzavreté systémy sú považované za najbezpečnejšie a šetrnejšie k životnému prostrediu.

V závislosti od umiestnenia potrubí, ktoré spájajú všetky prvky štruktúry, môžeme rozlíšiť:

1. Vertikálny dvojvrstvový vykurovací systém, keď sú batérie pripojené k vertikálnej stúpaní. Aplikujte ho vo viacpodlažných budovách a dávajte príležitosť pripojiť naň každé poschodie samostatne. Hlavnou výhodou konštrukcie je absencia vzduchových zástrčiek pri jej použití. Cena dohody bude vyššia ako iné možnosti.

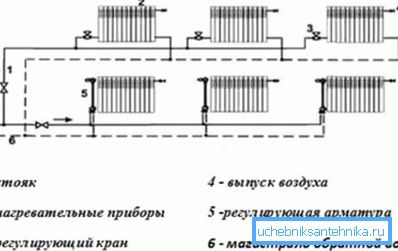

1. Horizontálny 2-rúrkový vykurovací systém sa zvyčajne používa v jednopodlažných budovách s veľkou plochou. Pripojenie ohrievačov sa vykonáva na horizontálne potrubie. Akumulovaný vzduch sa vypúšťa pomocou Mayevského žeriavu.

Tip: V tomto prípade položte stúpačky lepšie na pristátie alebo na chodbe.

usporiadanie

Použiť dva základné vzory:

1. Spodok, keď je potrubie prichádzajúce z kotla položené v spodnej časti budovy, napríklad v podzemnom priestore, podlahe alebo suteréne. Opačná poloha je ešte nižšia a na dosiahnutie normálneho obehu chladiaceho média je kotol umiestnený nižšie, takže všetky radiátory sú umiestnené nad ním.

Tip: Nezabudnite zapnúť prívod vzduchu v okruhu a nastaviť ho na vrch. Pomocou tohto zariadenia sa zo siete vyberie nadbytočný vzduch.

1. Horná časť, keď rozvádzacia diaľnica prechádza hornou časťou konštrukcie a expanzná nádrž je namontovaná na najvyššom bode obvodu. Zvyčajne prejdite potrubím cez izolované podkrovie, čo je neprijateľné pre budovy s plochou strechou.

Tip: pre horizontálne aj vertikálne vykurovacie systémy je možné použiť dve možnosti zapojenia.

Hydraulický výpočet

Musí to byť vykonané pred začiatkom prác na inštalácii vykurovacích konštrukcií, pretože pre každú konštrukciu bude individuálna. Hydraulický výpočet horizontálneho dvojvrstvového vykurovacieho systému, ako aj vertikálneho, sa zvyčajne vykonáva podľa predbežnej schémy "ponoru", ktorá zahŕňa všetky prvky.

Pri výpočtoch sa identifikuje najviac zaťažený krúžok potrubia, ktorý by mal byť braný ako vypočítaný objekt a rozdelený na podmienené úseky.

V dôsledku toho majiteľ domu dostane:

• hodnota možnej tlakovej straty v obvode;
• najvhodnejší priemer potrubí;
• oblasť radiátorov potrebných na vykurovanie, z ktorých je možné získať rad vykurovacích zariadení

Hydraulický výpočet horizontálneho vykurovacieho systému s dvoma rúrami sa vykonáva niekoľkými technikami.

Nižšie uvádzame najčastejšie:

1. Výpočty sa vykonávajú s prihliadnutím na charakteristiky hodnôt odporu a vodivosti. Vďaka tomu je možné získať skutočné údaje o teplote každého prvku vykurovacieho okruhu a presnom prietoku vody.

1. Výpočty sa vykonávajú na špecifickej tlakovej strate. Výsledkom je jasný fyzický obraz procesu, ktorý dokazuje skutočné rozloženie odporu v potrubí.

Hydraulický výpočet dvojvrstvového vykurovacieho systému vám konečne umožňuje zistiť presné parametre teploty, ako aj prietok chladiacej kvapaliny v ktorejkoľvek časti obvodu. Bude to základ pre organizovanie plánu vykurovania budov.

montážne

Inštalácia 2-trubkového vykurovacieho systému sa začína po výpočtoch, vyhotovuje presný schéma zapojenia a získava potrebné zariadenie.

Nižšie bude rozpísané poradie jeho implementácie:

1. Namontujte vykurovací kotol. Najlepšou možnosťou je malá samostatná miestnosť, kde je riadne vybavené vetranie, ktoré odstráni produkty spaľovania. Odporúčame obkladať podlahu a steny špeciálne navrhnutými žiaruvzdornými materiálmi. Umiestite kotol od stien s pohodlným prístupom k údržbe.

1. Zabezpečte obehové čerpadlo na potrubie a rozvodné potrubie, ak je to stanovené v pláne.

1. Spustite potrubie z kotla na radiátory. V stenách vytvorte malé otvory, ktoré sú potom zapečatené cementovou maltou. Spojenia závisia od zloženia rúrkového materiálu.

1. Pripojte radiátory. Vykurovací okruh každej batérie by mal pozostávať z dvoch potrubí - horný okruh s horúcim, spodný s chladeným tepelným nosičom. Radiátory namontujte svojimi vlastnými rukami pod okná pomocou špeciálnych zátvoriek.

Optimálna vzdialenosť od:

• radiátory - 100 mm;
• podlaha - asi 120 mm;
• steny - 20-50 mm.

Nainštalujte ovládacie a hradlové kovania na vstupe a výstupe. Tepelné snímače vám pomôžu ľahko nastaviť komfortnú teplotu v miestnosti.

1. Vykonajte kontrolu systému po dokončení všetkých prác.

záver

Z tohto článku ste sa dozvedeli, aký horizontálny dvojvrstvový vykurovací systém, rovnako ako vertikálny, sú dnes široko používané na vytvorenie komfortnej teploty v bytových a priemyselných budovách. Vďaka svojim nepopierateľným výhodám sa stala veľmi atraktívnou pre spotrebiteľov.

Viac ako dve tretiny domácností a podnikov si to vybralo na usporiadanie vykurovania. Pri plánovaní je potrebné vykonať kompetentný hydraulický výpočet.

Videá v článku vám pomôžu nájsť ďalšie informácie o tejto téme.
