Ako nainštalovať čerpadlo do núteného vykurovacieho systému

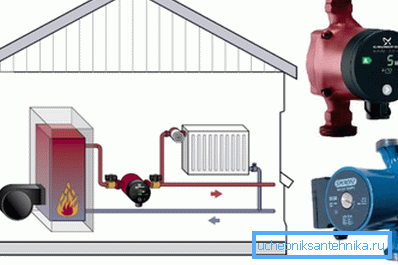

V systéme núteného vykurovania umožňuje čerpadlo cirkulovať chladiace médium potrubím a dodávať ho s minimálnymi stratami do extrémneho radiátora. To vám umožní znížiť priemery potrubia, skryť ich v stene alebo podlahe, čím sa zdokonalí interiér. Našou úlohou je dnes povedať, kde a ako správne nainštalovať obehové čerpadlo, aby rovnomerne distribuovala chladiacu kvapalinu cez systém.

Nútený obeh

Na rozdiel od prirodzeného prostredia, kde sa chladivo pohybuje z fyzických dôvodov - horúca kvapalina sa nahradí chladom, v tomto prípade všetko závisí od pohybu obežného kolesa.

Tip: Ak zapnete čerpadlo, väčšina okruhu zostáva chladná a vzduchové zástrčky nie sú detegované, nemá zmysel zvyšovať jeho kapacitu. Najlepším riešením je nahradiť ho, pretože zariadenie už nemôže vytvárať potrebný tlak tekutiny.

výhoda:

• v systéme je vyrovnaná teplota;
• vzhľad vzduchových uzáverov zabraňujúcich voľnému pohybu chladiacej kvapaliny;
• výrazne zvyšuje dĺžku vykurovacieho okruhu.

Ako si vybrať obehové čerpadlo

Pri bežnom byte nemá zmysel získať výkonné zariadenie, pretože dĺžka potrubia zriedka prekračuje 25 metrov. Jeho cena však závisí od výrobcu a materiálov, z ktorých bol vyrobený.

Pri výbere obehovej jednotky je potrebné poznať len niekoľko parametrov, medzi ktorými nie je najdôležitejšia rýchlosť chladiacej kvapaliny. Naopak, malo by sa pohybovať hladkým, relatívne pomalým tempom. Okrem toho, čím je zariadenie väčšie, tým viac hluku spôsobí, čo nie je príliš príjemné.

Tip: pre veľký a zložitý dom by najlepším riešením bolo hľadať pomoc odborníkov, ktorí budú robiť všetky výpočty v krátkom čase.

Pri bežnom vidieckom dome môžete použiť nasledujúcu tabuľku:

Podľa tabuľky existuje priama závislosť distribúcie chladiva v potrubí od jeho priemeru. Treba tiež poznamenať, že štandardná rýchlosť tekutiny v ohrievacom systéme je 1,5 m / s.

Mali by ste tiež zvážiť, že prechod chladiacej kvapaliny za jednu minútu sa rovná výkonu kotla. Napríklad, ak je pre vykurovacie zariadenie 25 kW, znamená to, že 25 litrov pretečie kvapalinou za jednu minútu.

Pri výbere čerpadla nesmieme zabúdať, že jeho výkon je úmerný dĺžke potrubia. Napríklad pri obryse dlhom 100 m je potrebný tlak 6 m.

Typy zariadení

V súčasnosti sa na cirkuláciu chladiacej kvapaliny používajú 2 typy čerpadiel:

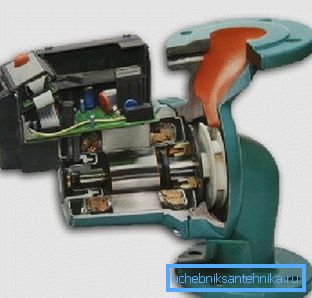

• "Wet" - pracovná časť je v kontakte s chladivom, preto sa používajú v obytných priestoroch, pretože je takmer tichá;
• "Suchý" - rotor nemá žiadny kontakt s chladiacou kvapalinou, zariadenia sa zvyčajne používajú v nebytových priestoroch, pretože majú zvýšený hluk v práci.

Urobte obe verzie zariadenia z materiálov, ktoré nie sú náchylné na koróziu:

• telo - mosadz alebo bronz;
• ostatné časti sú plastové, keramické alebo nehrdzavejúcej ocele.

V "mokrých" zariadeniach prakticky nedochádza k zaseknutiu zariadenia, pretože počas jeho prepravy chladiaci prostriedok mazí jeho časti.

Príprava na inštaláciu

Nižšie je stručná príručka s odporúčaniami:

1. Odporúčame zakúpiť si výrobok s oddeliteľnými vláknami, potom môžete svoju prácu čo najjednoduchšie. V opačnom prípade budete musieť vyberať adaptéry sami.
2. Okamžite si kúpte filter pre hrubú rúrku, spätný ventil, ktorý bude robiť prácu vysokotlakového čerpadla.
3. Budete potrebovať ďalší obtok a ventily s požadovaným priemerom.
4. Nezabudnite na klávesy pre matice.

Vyberte miesto, kde sa chcete prilepiť

1. Je žiaduce, aby bol k zariadeniu zabezpečený voľný prístup na pravidelnú údržbu.
2. V blízkosti by mal byť prístup k elektrickej energii. V opačnom prípade budete musieť vytiahnuť napájací kábel do inštalačného bodu zariadenia.
3. Doteraz sa odporúča nainštalovať čerpadlo na spätné vedenie, dnes ich dizajn umožňuje robiť to kdekoľvek.
4. Na zvýšenie tlaku v mieste odsávania je lepšie inštalovať zariadenie do prívodného potrubia. Zvlášť dobre, ak sa nachádza blízko miesta vstupu vykurovacieho systému expanznej nádoby. V tomto prípade je zaručená vysoká teplota.

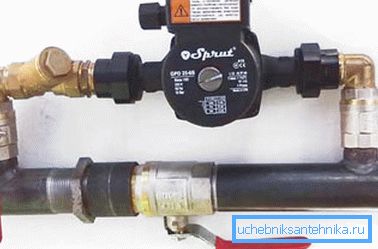

Ak je zariadenie inštalované vo vykurovacom systéme s membránovou nádržou, je lepšie ho obísť s nádržou. Odporúčame to čo najbližšie k miestu inštalácie expanznej nádoby.

Tip: ak by inštalácia bypassu s čerpadlom na vratnej rúre znemožnila prístup k čerpadlu, je možné pripevniť napájanie, ale musí byť zvisle umiestnený vertikálny spätný ventil.

Pravidlá inštalácie:

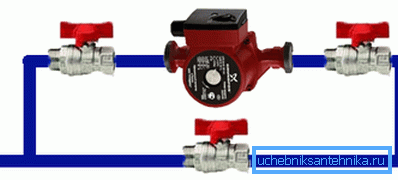

1. Kulové ventily zaistite po stranách zariadenia. To vám umožní rýchlo ho demontovať bez vypustenia chladiaceho média zo systému.

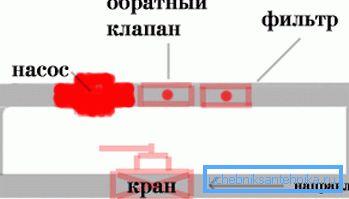

2. Pri filtri sa musí priamo vystrihnúť čerpadlo, ktoré chráni zariadenie pred nečistotami a časticami, ktoré môžu byť v chladiacej kvapaline
3. V hornej časti obtoku je potrebné namontovať automatický alebo manuálny odvzdušňovací ventil. Takže sa môžete rýchlo zbaviť vzduchu v systéme, nahromadeného z rôznych dôvodov.
4. Inštalácia čerpadla by mala byť vykonaná v smere chladiacej kvapaliny, na prístroji je príslušná šípka.

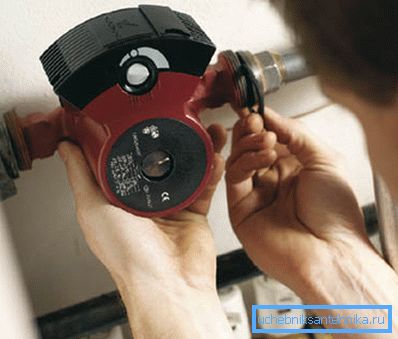

5. Závitové spojky by mali byť potiahnuté tesniacou hmotou, zabalené do dymovej pásky a tiež namontované tesnenia medzi príslušnými časťami tak, aby v systéme nevznikali žiadne netesnosti.

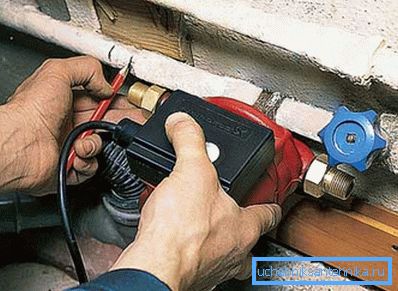

Tip: Zásuvka pre čerpadlo musí byť uzemnená, aby bola zaistená bezpečnosť jej používania.

Postup inštalácie

1. Odstráňte chladiacu kvapalinu zo systému, ak bude inštalácia vykonaná do existujúcej siete. Pri novom čerpadle je lepšie použiť nové chladiace médium a súčasne môžete vyplachovať potrubia a radiátory z možného znečistenia.
2. Inštalujte ventily a čerpadlá, ako je uvedené v predchádzajúcich pravidlách..
3. Na konci inštalačného cyklu naplňte systém čerstvým chladičom..

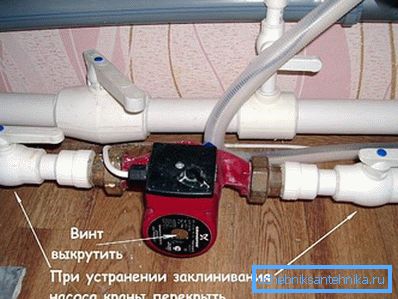

1. Pred spustením čerpadla odskrutkujte skrutkovačom stredovú skrutku na skrini a vytiahnite prebytočný vzduch z prístroja, po výskyte vody ju pevne utiahnite.

záver

Inštalácia cirkulačného čerpadla do vykurovacieho systému vám umožňuje šetriť palivo, čím sa dosiahne rýchle ohrievanie chladiacej kvapaliny a krátkodobá komfortná teplota v miestnosti.

Práca je jednoduchá, ľahko sa vykonáva ručne, ale vyžaduje si dodržiavanie určitých pravidiel. Budete musieť vybrať len správne zariadenie na poskytovanie domu s teplom. Videá v článku vám pomôžu nájsť ďalšie informácie o tejto téme.
