Ako je kúpelňa vyrobená z rúry: dizajnové a montážne prvky

25-02-2018

Kúrenie

"Srdcom" nejakého kúpeľa je kachle, preto by sa jej zariadeniu mala venovať osobitná pozornosť. Samozrejme, najjednoduchší spôsob je kúpa dokončenej konštrukcie, ale bude to dosť drahé, takže môžete ušetriť peniaze a urobiť kachle sami. V tomto článku sa pozrieme napríklad na to, ako je horizontálna vaňová pec vyrobená z rúry s vlastnými rukami, pretože je to najjednoduchšia a najekonomickejšia možnosť.

Všeobecné informácie

Špeciálnym rysom kúpeľnej pece je to, že vykonáva niekoľko funkcií naraz:

Zohrieva vzduch v miestnosti;
Ohreje vodu, ktorá je potrebná na hygienu;
Ohreje kamene.

Musím povedať, že podľa princípu práce nie sú kúpacie kachle vyrobené vlastnými rukami z potrubia a továrne. Samozrejme, v továrenských produktoch môžu byť prítomné ďalšie funkcie a majú atraktívnejší dizajn.

Avšak s dôkladnou prácou sa domáca kachle primerane vyrovná s úlohami, ktoré sú jej pridelené, a nesklame majiteľov.

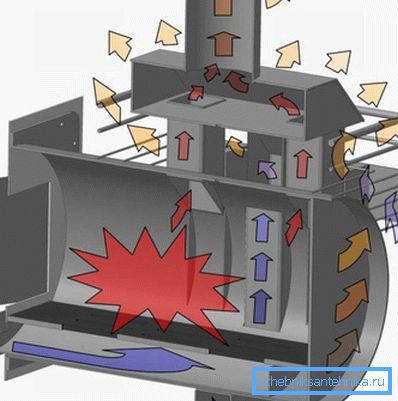

Vlastnosti pece z rúry

dizajn

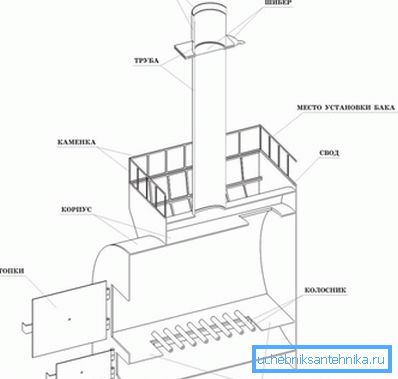

Uvažovaná stavba pozostáva z týchto hlavných prvkov:

pec;
Kapacita umiestnená mimo alebo vnútri tela, určená pre kúpacie kúpaliská;
Ashová komora;
Komín, ktorý vedie k vonkajšej časti miestnosti produkty spaľovania paliva.

Komory sú navzájom oddelené roštovými mriežkami. Malo by sa hovoriť o takom konštrukčnom prvku ako nádrž na ohrev vody. V niektorých modeloch je súčasťou telesa pece, ale častejšie je umiestnená nad komorou s kameňmi.

Existujú aj modely, v ktorých je nádrž samostatným prvkom, ale je pripojená k peci s hadicami alebo rúrami (pozri tiež článok Truss z profilového potrubia: efektívne systémy vyžadujúce presné výpočty).

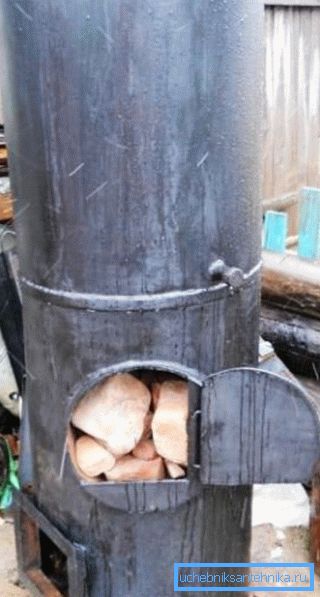

Domáce kúpeľné kachle z rúry sú horizontálne a vertikálne. Prvé z nich sú uprednostňované, pretože sa dlhšie spaľujú a zároveň môžu rýchlejšie zohriať miestnosť. Preto, nižšie považujeme výrobu presne vertikálneho dizajnu.

dôstojnosť

Samozrejme, kachle z rúry sú ďaleko od jedinej konštrukčnej možnosti, ktorú je možné vykonať nezávisle, ale majú niekoľko výhod, z ktorých možno rozlíšiť nasledujúce body:

Dobrá odolnosť voči vysokým teplotám	Vzhľadom na vlastnosti ocele.
Schopnosť rýchlo ohriať kúpeľ	Dokonca aj najjednoduchšie domáce pece môžu zohriať kúpeľ v 40-90 minútach (čas závisí od teploty okolia).
Jednoduchá inštalácia	Na rozdiel od tehlových konštrukcií môže každá osoba, ktorá vie, ako zvládnuť zvárací stroj a iné nástroje na kov, môže zostaviť kovovú pec.
Nízka cena	Nákup materiálov nevyžaduje silné náklady, a ak je na farme vhodný kus potrubia, pec bude vo všeobecnosti zadarmo.
trvanlivosť	Ak sa dizajn bude vykonávať efektívne, potom bude môcť slúžiť viac ako tucet rokov.
Nízka hmotnosť	Preto konštrukcia kovu nepotrebuje na rozdiel od tehlového námestia vybudovať základ.

nedostatky

Spolu s výhodami majú aj kovové výrobky nevýhody, avšak existujú iba dva z nich:

Konštrukcia sa rýchlo ochladí	Z tohto dôvodu sa v priebehu prijímania kúpeľa musí kachle neustále vykurovať.
Izba sa nerovnomerne zahrieva.	Táto nevýhoda je viditeľná len v kúpeľoch s veľkou plochou.

Tip! Vo veľkých saunách odborníci odporúčajú inštalovať niekoľko pecí, čo zabráni nerovnomernému vykurovaniu.

Výroba pecí

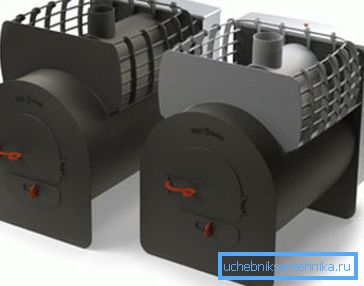

Návod na výrobu vodorovnej pece je nasledovný:

Prvým krokom je príprava potrubia s priemerom najmenej 0,5 metra a dĺžkou približne 0,8 metra. Okraje potrubia musia byť starostlivo vyrovnané.

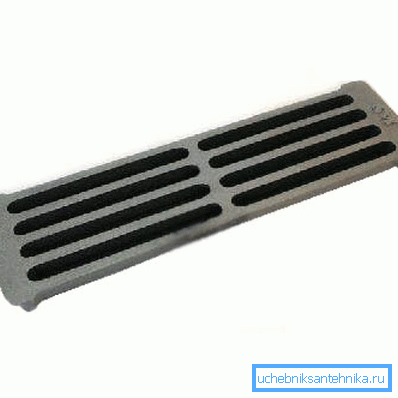

Potom z kovového plechu s hrúbkou 10-12 mm je potrebné vytvoriť roštovú plochu, ktorá je obdĺžnikom veľkosti 80x40 cm. V oblasti je potrebné vyrezať otvor a pripevniť tyčinky k nemu alebo použiť priemyselné mriežky.
Keď je rošt pripravený, musí byť privarený k stenám vo vnútri potrubia. Zároveň je potrebné zabezpečiť, aby bol rúrkový šev pod plošinou, čo umožní predĺžiť životnosť výrobku.

Koncové steny by mali byť vyrobené z plechu. Vonkajšie by mal byť zaoblený obdĺžnik. Výška dielu musí byť 70 cm a šírka - 60 cm.
Ďalej na fasáde musíte rezať dva obdĺžniky - to sú dvere dúchadla a spaľovacej komory.
Potom je zadná stena vytvorená vo forme obdĺžnika s rozmermi 70 x 90 cm. Horná časť steny slúži ako zátka ohrievača, ktorý sa nachádza vonku.
Potom je potrebné zvárať fasádu a zadnú stenu na potrubie.
Ďalej uprostred potrubia (zvonku) je potrebné zvárať prednú zátku ohrievača, ktorá by mala sledovať obrysy potrubia zospodu a obrysy zadnej steny zhora.
V hornej časti tela by mala byť vyrezaná diera s rozmermi 15 x 15 cm. Nad ním je namontovaná plechová kovová pec s dierou pre komín. Navyše, otvor by mal byť posunutý o 10-15 cm na fasádu, čo umožňuje zaistiť podmienky úplného spaľovania paliva.
Toto pole je privarené na strechu komína.
Ďalej, na zväčšenie steny kachlí sa na svoje zátky privaľujú mriežky s výškou 15-20 mm.
Ďalším krokom je inštalácia dverí popolníka a spaľovacej komory.
Do zadnej časti výrobku musí byť zváraná polica pre nádrž na vodu. Veľkosť regálu závisí od veľkosti nádrže.

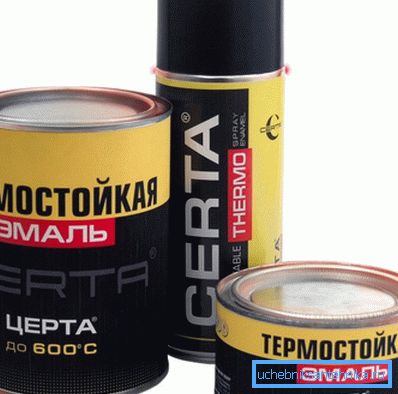

Na konci práce musí byť konštrukcia opracovaná brúsnym kotúčom, aby sa odstránila hrdza a stupnica. Po tomto postupe môže byť výrobok pokrytý tepelne odolnou polymérnou farbou a vyhrievaný na pečenie farby (procedúra sa vykonáva mimo miestnosti).

Tip! Pred začatím práce je potrebné dbať na to, aby rúrka na kúpelňu bola vysoko kvalitná, t. nemá žiadne známky korózie. Z toho závisí kvalita budúceho produktu.

V tejto práci na výrobu kachlí na kúpeľ dokončená. Teraz môžete nainštalovať produkt a ovládať ho.

záver

Keď sme zistili, ako vyrobiť kúpelňu z rúry, nie je naozaj ťažké zvládnuť túto úlohu. Okrem toho bude výrobok bezpečný as dostatočne vysokou účinnosťou. Jediná vec je robiť všetky vyššie uvedené kroky opatrne bez porušenia technológie (pozri tiež článok Rebrík z profilového potrubia: ako vytvoriť ľahkú a pevnú konštrukciu).

Z videa v tomto článku môžete získať viac informácií o tejto téme.
