Ako inštalovať vykurovacie radiátory vlastnými rukami:

Pri ďalšej rekonštrukcii bytu skôr alebo neskôr museli mnohí majitelia domov úplne alebo čiastočne nahradiť vykurovací systém, pričom jedným z najdôležitejších komponentov je vodný radiátor. Skladá sa zo sústavy prietokových vodných kanálov, cez ktoré cirkuluje ohrievaná chladiaca kvapalina, čím zabezpečuje proces výmeny tepla medzi horúcou vodou a okolitým vzduchom.

Počas prevádzky sa prietokové kanály zvnútra postupne prehĺtajú usadeninami soli a zanášajú sa častami hrdze, takže takéto zariadenia čas od času vyžadujú úplnú výmenu.

Vlastnosti inštalácie a pripojenia radiátorov

V súčasnosti môžete nájsť veľký počet kompaktných a ľahkých radiátorov, ktoré by v prípade potreby mohol každý majiteľ bytu nahradiť svojimi vlastnými rukami pomocou bežnej sady nástrojov pre domácnosť bez toho, aby sa uchýlili k pomoci profesionálnych inštalatérov.

Ako jasný sprievodca tento článok poskytuje ilustrovaný návod, ktorý podrobne opisuje proces samočinnej výmeny vykurovacích radiátorov v bytovom dome.

Príprava miesta inštalácie

Pred inštaláciou radiátorov úplne vypnite prívod vody do systému.

Ak je v blízkosti každej batérie uzavretý uzatvárací ventil, možno to urobiť priamo v byte a ak takáto možnosť neexistuje, je potrebné zatvoriť spoločný uzatvárací ventil celej stúpačky, ktorá sa zvyčajne nachádza v suteréne obytnej budovy.

1. Uistite sa, že v systéme nie je žiadny tlak, je potrebné demontovať staré batérie, po ktorých by mala byť každá prívodná rúra pripravená na inštaláciu uzatváracích ventilov;
2. Zložte novú batériu z požadovaného počtu sekcií a pripravte pre ňu dočasné podklady. Ak chcete vedieť, ako nainštalovať radiátory na stenu pod oknom, postupujte podľa nižšie uvedených odporúčaní.

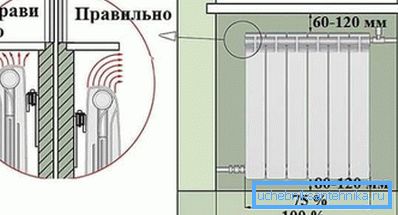

1. Zmerajte celkovú dĺžku výklenku podokrúti a nakreslite vertikálnu čiaru presne pozdĺž stredu, potom nájdite stred pozdĺžnej osi radiátora a nastavte ho oproti ťahanej čiare;
2. Na úrovni steny nakreslite vodorovnú čiaru umiestnenú vo vzdialenosti 60-120 mm od spodnej hrany prahu, ktorá bude zodpovedať hornému okraju batérie.

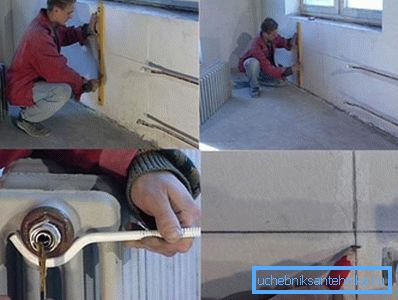

3. Podľa nakreslených línií nainštalujte radiátor na dočasné podpery a vykonajte označenie na stenu s vyznačením miesta na upevnenie montážnych konzol. Zároveň je potrebné dbať na to, aby vzdialenosť od batérie k podlahe bola aspoň 85-120 mm a vzdialenosť od steny bola približne 35-50 mm.

Tip! Po vypnutí spoločného uzatváracieho ventilu zostáva na horných podlahách naplneného vykurovacieho systému dostatočné množstvo prestupu tepla, takže pred demontážou starých batérií je potrebné pripraviť vhodné prázdne nádoby na zber vypúšťajúcej vody.

Vyberte typ pripojenia k systému

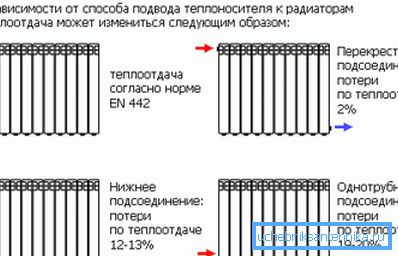

V moderných obytných vykurovacích systémoch sa používa niekoľko typov pripojení vodných batérií, z ktorých každý sa používa v závislosti od konkrétnych podmienok.

Aby každý majiteľ domu mal predstavu o tom, ako správne nainštalovať radiátory v jeho byte, budú uvedené tri najčastejšie používané možnosti pripojenia.

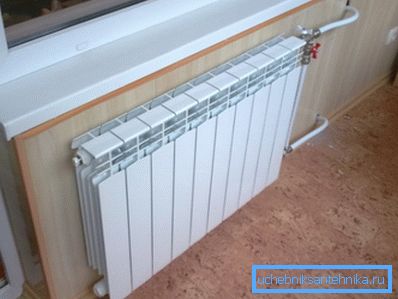

1. Jednosmerné bočné pripojenie poskytuje najlepší prenos tepla, ale je vhodný len pre samostatné radiátory pozostávajúce z nie viac ako 12 samostatných častí. V tomto prípade je prívod chladiacej kvapaliny pripojený k hornému prívodu a výstupu k dolnému výstupu na jednej strane batérie;

1. Metóda diagonálneho alebo krížového pripojenia vám umožňuje dôsledne pripojiť v jednej linke niekoľko radiátorov na vykurovanie veľkej miestnosti. V tomto prípade sa horná voda zavedie cez hornú trysku na jednej strane a výstup cez spodnú dýzu na zadnej strane batérie;

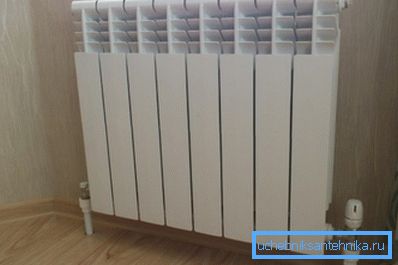

2. Metóda spodného pripojenia umožňuje skryť všetky komunikácie pod základnou alebo v podzemnom priestore, avšak to výrazne znižuje výmenník tepla. V tejto schéme zahrievaná voda prichádza na jednej strane do dolnej trysky a vychádza z dolnej trysky na druhej strane batérie.

Tip! Odporúča sa inštalovať mechanický termostat s regulátorom teploty na vstupe každej batérie. Na prvý pohľad sa cena tohto zariadenia môže zdať vysoká, ale jeho použitie umožňuje efektívnejšie využívanie tepla a tým znížiť priemerné ročné náklady na vykurovanie.

Montáž a montáž radiátorov

V mnohých obchodoch s hardwarem si môžete kúpiť celú batériu vybraného typu a veľkosti, ktorá je už zostavená z požadovaného počtu sekcií a je úplne pripravená na inštaláciu, ale pred tým, ako sami vyberiete vykurovacie teleso a pripojte ho k vodovodnému systému, musíte ho vybaviť sadu ventilov.

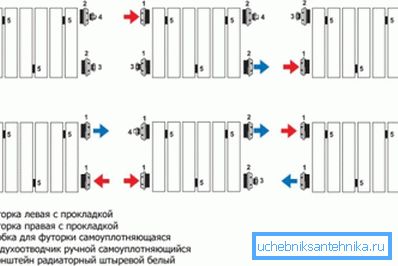

1. V závislosti od zvoleného schémy zapojenia otočte dve prepojovacie zátky (futorki) na požadované otvory chladiča, ktoré sa použijú na pripojenie vstupných a výstupných pripojení;
2. Zatvorte tretiu zátku (futorka), do ktorej je horný otvor umiestnený pozdĺž hornej chladiacej kvapaliny, v ktorej potrebujete nainštalovať Mayevsky ventil, ktorý je potrebný na uvoľnenie nahromadeného vzduchu, a zasuňte zaslepenú zátku do zostávajúceho voľného otvoru;

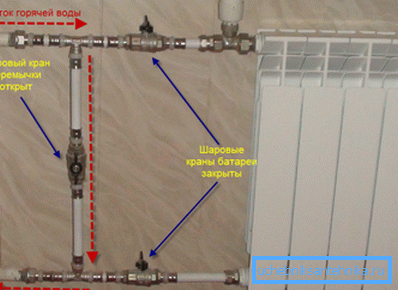

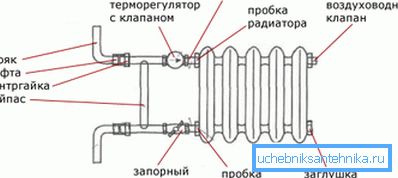

3. Na potrubiach napájania a spätného vedenia namontujte jeden guľový kohút a pred nimi s dvoma odpalmi namontujte obtok pomocou uzatváracieho guľového ventilu, ktorý je potrebné otvoriť počas odstavenia alebo demontáže batérie;

1. Podľa predchádzajúceho označenia namontujte nosné držiaky na stenu, na nich namontujte chladič a upevnite ho pomocou štandardného príslušenstva, ktoré je dodávané v súprave.

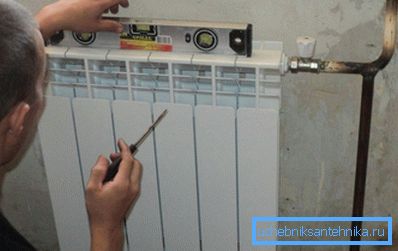

2. Pri montáži konzol podľa úrovne by sa malo pamätať na to, že okraj batérie, na ktorom je namontovaný ventil ventilátora Mayevsky, by mal byť mierne zvýšený;

1. Pripojte prívodné a spätné ventily s konektorom "American" s prírubou a maticou do zodpovedajúceho puzdra na radiátore;
2. Ubezpečte sa, že je pripojenie správne a nakoniec dotiahnite všetky závitové spoje, musíte otvoriť prívodný kohútik na stúpač ako aj guľové kohúty na potrubiach a naplniť systém chladiacim médiom;
3. Ak existuje nezávislé elektrické alebo plynové vykurovanie, vykonajte skúšobný chod systému a nechajte ho pracovať po určitý čas v maximálnych podmienkach, potom starostlivo skontrolujte, či nedošlo k úniku.

Tip! Pri montáži všetkých závitových spojov je nevyhnutné nainštalovať gumové alebo silikónové tesnenia, ktoré sú súčasťou štandardnej inštalačnej súpravy na pripojenie vodných radiátorov, ktoré je možné zakúpiť v akomkoľvek železničnom obchode.

záver

Výmena batérií v bytoch na výškových budovách sa najlepšie vykoná v období jari-leto po ukončení vykurovacieho obdobia. Pretože v tomto okamihu nie je v ohrevnom systéme tlak horúcej vody, je úplne vylúčené riziko vzniku popálenín a pravdepodobnosť zaplavenia jeho a okolitého bytu sa znižuje.

Starostlivo si prezriete priložené video v tomto článku, môžete získať vizuálnu príručku pre inštaláciu a pripojenie domácich vodných radiátorov.
