Ako inštalovať tepelné relé na vykurovanie vlastnými rukami:

Tento článok sa zaoberá metódami automatického nastavenia elektrického vykurovania. Musíme sa oboznámiť s typmi termostatov ponúkaných moderným trhom a naučiť sa správne ich pripojiť k záťaži a kde umiestniť snímač teploty. Takže začnime.

Prečo to potrebujete

Hlavný motív je celkom pochopiteľný: šetrenie elektriny. Je to najdrahší zdroj tepelnej energie; elektrické ohrievače sa používajú len tam, kde nie je možné používať hlavný plyn, pelety, uhlie alebo palivové drevo.

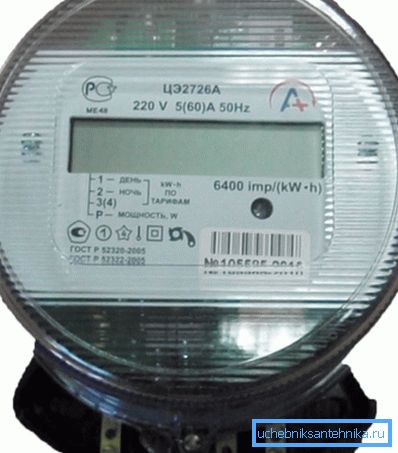

Mimochodom: použitie nočných sadzieb môže znížiť náklady na vykurovanie elektrickou energiou o 20-30%.

Okrem úspor nezabudnite na pohodlie pri používaní elektrického vykurovania. Pri práci s konštantnou silou v teplých dňoch obyvatelia domu alebo bytu budú musieť trpieť teplo alebo (s otvorenými oknami). Manuálne prispôsobenie zo zrejmých dôvodov bude mať značnú zotrvačnosť: motivácia k zníženiu stupňa ohrevu nastane až po odchýlení sa od komfortu o 4 až 5 stupňov.

Termostatické relé umožňuje udržiavať optimálnu teplotu v miestnosti s presnosťou 1-2 stupňov.

Výber termostatu

Všetky termostaty na vykurovanie možno rozdeliť do troch hlavných kategórií.

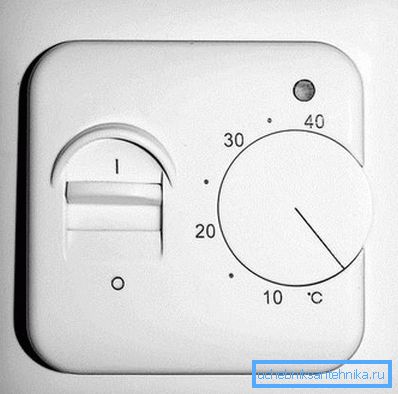

elektromechanická

Presne povedané, len tento typ regulátora sa môže nazvať relé: elektromechanické zariadenie, ktoré fyzicky otvára kontakty, sa skutočne používa na správu napájania. Zoznam funkcií elektromechanických tepelných spínačov je minimálny.

Môžu:

1. Zapnutie a vypnutie. Na tento účel sa zvyčajne používa samostatný mechanický spínač.
2. Teplotu nastavte pomocou kolesa s hodnotami vytlačenými na nej alebo v prípade.. Typický teplotný rozsah je od +5 do +40. Je jasné, že čím je teplota vyššia, tým väčšia je spotreba tepla.

Na objasnenie: spotreba energie na udržanie teploty je samozrejme určená nie jej absolútnou hodnotou, ale teplotnou deltu s ulicou. Náklady na udržiavanie + 30C v dome pri +15 na ulici a +5 na ulici -10 budú rovnaké.

1. Automaticky udržiavajte požadovanú teplotu so zaostrením na indikácie externého termočlánku.

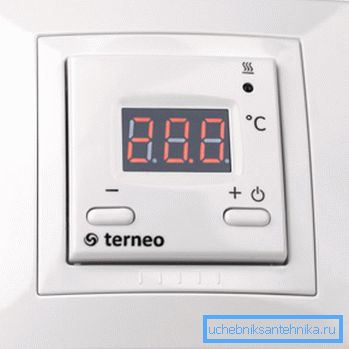

digitálne

Funkcia digitálnych termostatov je identická s predchádzajúcim typom.

Iba tri rozdiely:

1. Namiesto čísel vytlačených na ručnom regulátore sa používa obrazovka s tekutými kryštálmi.
2. Vypnutie vykurovania nie je priradené ku konštantne klikaciemu relé, ale ku zostave tranzistora bez rušenia.
3. Pre nastavenie prevádzkovej teploty použite numerickú klávesnicu.

Existuje názor, že digitálne termostaty sú presnejšie než mechanické. Platí to len čiastočne: vďaka digitálnemu zobrazeniu na nich je jednoduchšie nastaviť požadovanú teplotu. Avšak, ako presne sa udržiava, závisí od kalibrácie prístroja pre konkrétne tepelné snímače a nesúvisí s typom regulátora.

programovateľný

K digitálnej úprave je pridaná ďalšia funkcia: možnosť nastaviť denný a týždenný plán práce. Napríklad o víkendoch môže byť váš dom udržiavaný na + 20C počas dňa a +16 v noci; počas toho istého pracovného času sa prázdny byt zahreje iba na + 8 ° C.

Zdá sa, že výber je zrejmý: programovateľný ovládač je jasne výhodnejší ako iné tepelné spínače. Treba však zvážiť náklady samotných zariadení:

Ak v nepriaznivom prostredí dôjde k rýchlejšiemu vyplateniu úspornejšieho zariadenia, potom s mesačnou spotrebou tepla elektrickým vykurovaním za niekoľko stoviek kilowatthodín, doba návratnosti sa zvýši na tucet až dva roky.

Kompatibilné zariadenia

Aké zdroje tepla môžete pripojiť k termostatu? Všeobecne platí pre všetky zariadenia s priamym ohrevom bez vlastných digitálnych ovládačov. Nie všetky elektronické riadiace obvody reagujú správne na trvalé výpadky napájania externým termostatom.

V zozname:

• Káblové a filmové podlahové kúrenie. Ide o najhospodárnejší typ elektrického vykurovania: kvôli optimálnemu rozloženiu teploty v objeme vykurovanej miestnosti môže znížiť náklady v porovnaní s konvekčným vykurovaním o 30 až 50 percent.
• Ohrievača.
• Olejové radiátory.

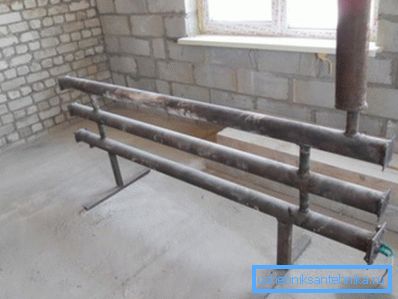

• Registry s vstavanými ohrievačmi.

Jediným obmedzujúcim faktorom je elektrická energia spotrebovaná zariadením. Typické tepelné relé má obmedzenie 3 600 wattov, čo zodpovedá priestoru malej miestnosti. Pri vyššej spotrebe sa používa niekoľko nezávislých vykurovacích zariadení, z ktorých každý je vybavený vlastným termostatom.

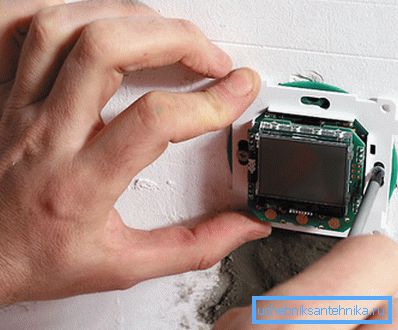

montážne

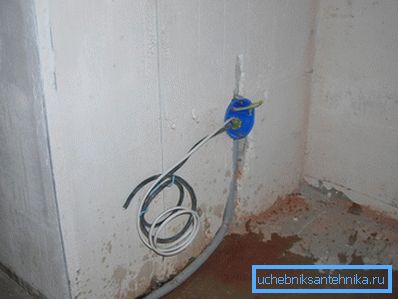

Všetky predávané termostaty znamenajú skrytú inštaláciu v krabici. V betónovej alebo tehlovej stene je dierka vyberaná korunou 65 mm; krabica je zapečatená cementovou alebo sadrovou omietkou. Pri sadrokartónových doskách sa používajú špeciálne krabice, ktoré obopínajú listy na oboch stranách.

Je možné termostat namontovať otvorene?

Áno, ale s niekoľkými výhradami.

1. Budete potrebovať špeciálnu skrinku adaptéra, ktorá je pripevnená k stene pomocou obyčajnej skrutky.
2. Je lepšie odstrániť káble snímača výkonu a teploty v káblovom kanáli.

Dôležitý bod: v budovách vyrobených z horľavých materiálov, v príručke požiarnej ochrany sa predpokladá, že vysokonapäťové vedenie sa inštaluje do oceľových rúrok.

Štandardná montážna výška termostatu je rovnaká ako pri výhybkách, 90 cm od úrovne podlahy.

prípojka

Je jednoduché pripojiť regulátor s vlastnými rukami - stačí len starostlivo preskúmať označenie zistení.

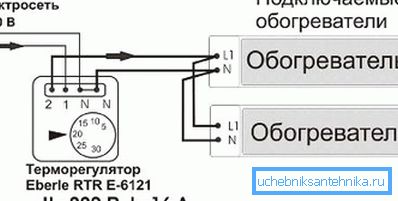

Ak je to potrebné, môžu byť paralelne zapojené dva vykurovacie články na jeden pár svoriek - ak ich celkový výkon nepresahuje možnosti tepelného relé.

Tepelný snímač

Kde je namontovaný snímač teploty?

Závisí to predovšetkým na type vykurovacieho telesa.

1. V prípade káblovej vyhrievanej podlahy je položená do potrubia vnútri PVC rúry, čo umožňuje výmenu snímača, ak zlyhá.
2. Pomocou teplého teplého podlahového snímača do filmu zapadne do podkladu. Vzhľadom k tomu, že samotný snímač a drôt na jeho pripojenie majú zvyčajne pôsobivý prierez, budú musieť pre nich vybrať drážku.
3. S rôznymi vykurovacími prvkami s vysokou teplotou - konvektory, registre s vykurovaním atď. - snímač je namontovaný na stenu a je maskovaný lištou, policou alebo iným spôsobom.

Samozrejme, pri výbere miesta pre termočlánok by ste nemali zabudnúť na zdravý rozum.

• Dekoratívna obruba by nemala zasahovať do voľného obehu vzduchu v blízkosti snímača teploty.
• Nachádza sa mimo priameho slnečného žiarenia a prievanu.
• Nesmiete inštalovať snímač do horúceho prúdu teplého vzduchu z vykurovacieho zariadenia. V tomto prípade bude jeho svedectvo ďaleko od priemernej teploty v miestnosti.
• Je lepšie umiestniť výšku snímača z podlahy v rozmedzí 90-120 cm, potom jeho čítanie zodpovedá vášmu subjektívnemu vnímaniu: +20 na úrovni podlahy môže mať za následok +28 na vrchole ľudského rastu.

Mimochodom: mnoho programovateľných tepelných spínačov je dodávaných s vlastnými snímačmi teploty.

záver

Dúfame, že odporúčania predložené čitateľovi budú užitočné pri inštalácii vlastného elektrického vykurovania. Ako zvyčajne priložené video obsahuje ďalšie tematické materiály. Veľa šťastia!
