Ako funguje chladič oleja: návrh a prenos tepla, prevádzkové

Všeobecne povedané, olejový radiátor pre 5-7 sekcií alebo iné rozmery domácnosti je oceľové hermetické puzdro, ktoré je naplnené špeciálnym olejom a elektrický ohrievač je inštalovaný vo vnútri nádrže, ktorá je pripojená k sieti 220V.

Princíp fungovania je veľmi jednoduchý - elektrická špirála ohrieva olej svojou teplo a na druhej strane prenáša teplo na kovové puzdro a výkon prenosu tepla z vykurovacieho zariadenia závisí od intenzity tejto interakcie. Podrobnejšie o dizajne olejového ohrievača, jeho výhodách a nevýhodách budeme diskutovať nižšie, rovnako ako môžete sledovať video v tomto článku.

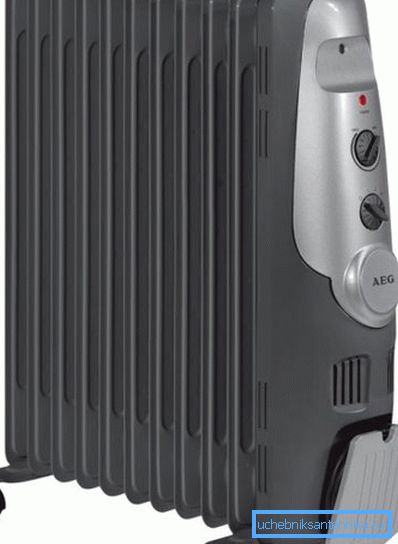

Olejové radiátory

O dizajne a rozptyle tepla

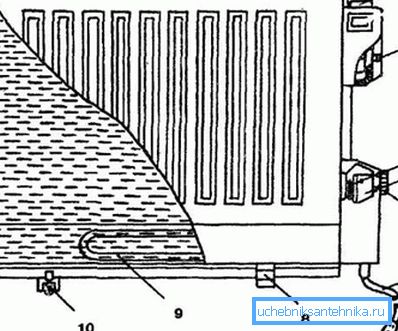

Všeobecná schéma chladiča oleja:

1. bývanie;
2. ukazovateľ;
3. prepínač;
4. bimetalová doska;
5. mikrospínač;
6. regulátor výkonu;
7. elektrický kábel;
8. noha;
9. vykurovacie teleso;
10. nastavovacia skrutka

Účinnosť olejového radiátora priamo závisí od oblasti jeho tela - čím je väčší, tým vyšší je prenos tepla a teplota steny môže dosiahnuť 110-150 ° C.

Z tohto dôvodu je takéto zariadenie batériou, ktorá sa nedá jednoducho pohybovať, ale je nainštalovaná na akomkoľvek vhodnom mieste, ak je možné jej dodať elektrickú energiu.

• Samozrejme, intenzita vykurovania nemôže zostať v rovnakom režime, preto výrobcovia na tento účel dodávajú prístroje s prepínačmi ako termostat., ktoré umožňujú prevádzku v 2-3 režimoch. Podstata tu je nasledovná - nastavením otočného gombíka na ľubovoľnú pozíciu používate určitý počet spirál, to znamená, že sa buď zatvoria alebo otvoria;

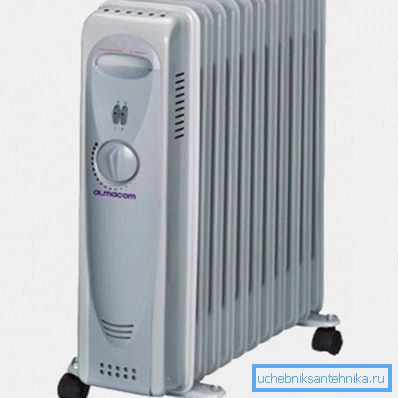

• Môžete si zakúpiť olejový chladič na 5 sekcií na vykurovanie malého priestoru miestnosti, ale vo všeobecnosti takéto zariadenia môžu byť vyrobené vo veľkých rozmeroch. - spravidla má limit 14 sekcií;
• V prípade prehriatia (zatváranie spínača), aby sa zabránilo výbuchu chladiča oleja (praskanie puzdra), je dodávaný so špeciálnym poistným ventilom v spodnej časti kovového puzdra zariadenia. Takže s kritickým zvýšením tlaku dochádza k čiastočnému vypúšťaniu oleja.

Poznámka. Všeobecným princípom olejového radiátora je konvekcia - vzduch sa ohrieva z horúcich stien kovového puzdra a distribuuje sa po celej miestnosti.

Prevádzka - základné pravidlá

Poznámka. Každý výrobca sa postará o prevádzku svojich produktov používateľom, pretože je zodpovedný za záruku. Preto vo všetkých prípadoch priložený návod na obsluhu olejového chladiča, ktorý vám umožní čo najdlhšie využiť čo najväčší vplyv.

Ak ste si kúpili takýto ohrievač, pokyny pre olejové radiátory najprv upozorníte na bezpečnostné opatrenia počas prevádzky prístroja, stále funguje zo siete 220V, čo môže byť nebezpečné nielen pre zdravie, ale aj pre ľudský život.

Zvyčajne sú takéto zariadenia navrhnuté špeciálne pre 220V, existujú však výnimky, preto pred pripojením do zásuvky je potrebné sa uistiť, že je v súlade s touto zásuvkou.

Ak sa rozhodnete umyť alebo vyčistiť puzdro prístroja, malo by byť úplne vypnuté, to znamená nielen prepnutie spínača, ale vytiahnutie zástrčky zo zásuvky.

Podobné opatrenia sa využívajú aj v prípadoch, keď kúrenie nie je potrebné dlhší čas, napríklad idete niekde alebo dokončíte vykurovanie. Navyše nemôžete nechať prístroj bez dozoru - môže to byť vaša neprítomnosť na jeden deň, dva alebo viac - je vypnutá.

Olejové radiátory sú vyrobené s dobrou konštrukciou, ale ak sa vám to nepáči, nikdy by ste ho nemali nikdy pokrývať - ​​môže to spôsobiť požiar, navyše sa odporúča nainštalovať ohrievač pokiaľ je to možné z horľavých predmetov, ako je nábytok, záclony, oblečenie, posteľ a tak ďalej. Vzdialenosť od objektov rýchleho zapaľovania by mala byť aspoň 90 cm.

V prípade poškodenia prípadu sa neskúšajte rozobrať sami - doma nebudete môcť hermeticky uzavrieť kontajner späť - je to možné len v dielňach.

Pri pripájaní odpojte napájací kábel tak, aby sa nedotýkal horúceho puzdra, pretože to môže viesť k roztavenej izolácii a v dôsledku toho k skratu. Buďte zvlášť opatrní, ak sú deti neustále alebo dočasne vo vašej domácnosti - prítomnosť takéhoto zariadenia môže spôsobiť, že dieťa spálí.

Olejové ohrievače sú určené výlučne na vnútorné použitie a nemali by byť používané vonku, navyše sa neodporúča inštalovať v blízkosti iných vykurovacích zariadení, ako sú pece, batérie, pece a ohrievače.

Radiátor nemôžete použiť v prípade chybného sieťového zariadenia - poškodenia kábla, termostatu alebo vykurovacieho telesa - odneste ho do servisného strediska, kde bude cena za opravy nízka, ale dostanete bezpečnosť.

Parametre napájania niektorých modelov

Špecifikácie ORION OOR

Poznámka. Skôr alebo neskôr príde koniec obdobia prevádzky a radiátor musí byť zlikvidovaný. Pred likvidáciou musíte vždy vypustiť olej podľa pokynov výrobcu.

Urobte to sami

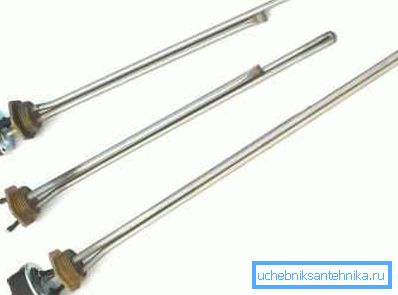

Ak máte záujem o to, aby ste vykurovací olej vykurovali svojimi vlastnými rukami, budete potrebovať ihlový vyhrievací prvok, ako na hornej fotke a kovový uzáver.

Ako kontajner môžete použiť pochodovú plynovú fľašu, starý automobilový alebo vodný radiátor pre domácnosť alebo dokonca kúsok rúrky s dostatočným priemerom, ktorý sa varí na koncoch. Počet ohrievačov závisí od výkonu, ktorý chcete dať vášmu produktu.

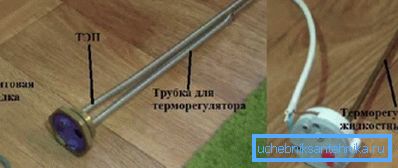

Strojový alebo transformátorový olej je možné používať ako olej, ale transformátorový olej je ešte lepší, pretože je určený na prevádzku pri vysokých teplotných podmienkach. Budete tiež potrebovať termostat, ktorý sa dá namontovať z tepelného spínača alebo konvenčného paketového spínača.

Vzhľadom k tomu, že môžete vyrobiť olejový radiátor s vlastnými rukami z rôznych nádrží, musíte uviesť jednu dieru, cez ktorú môžete nalievať olej a vložiť vykurovacie články, preto je pre tento účel najlepšie hliníkové, bimetalické alebo liatinové radiátory.

Ak použijete takéto zariadenia, môžete olej naplno naposledy odliat 'odskrutkovaním horného ľavého alebo pravého krytu.

Na strane, ktorá je oproti vyhrievaciemu prvku, je vytvorený odvzdušňovací ventil - zvyčajne sa na to používa Mayevský žeriav. Naplňte zostavenú konštrukciu olejom, utesnite ho, odvzdušňujte a skúšky ho môžete pripojiť k sieti.

záver

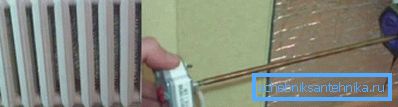

Chcel by som vám pripomenúť, že pre improvizované olejové radiátory je nevyhnutné používať kvapalný termostat, ktorý vypne elektrické zariadenie dostatočným ohrevom systému. Okrem toho pred inštaláciou skontrolujte indikátor vykurovacieho telesa a po montáži skontrolujte stavbu konštrukcie pre vlastnú bezpečnosť.
