Aké sú vykurovacie systémy: voda, vzduch, teplá podlaha a

Aké sú vykurovacie systémy a na akom základe sú tieto zariadenia klasifikované? Musíme sa oboznámiť s osvedčenými programami dlhodobej prevádzky používanými v súkromných a bytových domoch as relatívne novými riešeniami, ktoré sa práve začínajú obohacovať o popularitu. Takže začnime.

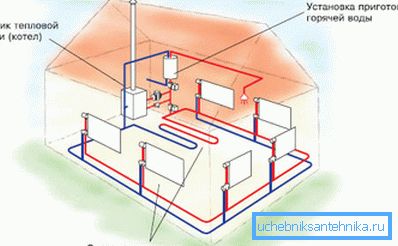

Ohrev vody

Tieto typy vykurovacích systémov majú spoločnú vlastnosť: teplonosná kvapalina sa používa na prepravu tepla zo zdroja tepla do ohrievačov.

Poznámka: Na rozdiel od názvu, voda nie vždy hrá túto úlohu. Používajú sa tiež soľné roztoky, etylén a propylénglykol, použitý motorový olej. Priaznivo sa porovnávajú s vodou v oveľa nižšom bode mrazu, čo umožňuje, aby sa nemuselo báť rozmrazovanie rúrok a batérií.

Ohrievanie vodného typu je možné zoradiť podľa dlhej série značiek.

Zdroj tepla

V tejto úlohe môže byť:

• Kotolňa alebo CHP. Chladiaca kvapalina sa prepravuje do domu pozdĺž dvoch línií tepelne izolovanej trasy (dodávka a návrat); Pri vchode do domu je namontovaná zostava výťahu, ktorá stabilizuje teplotné parametre vykurovania v dôsledku zapojenia časti chladiva do recirkulácie. Hlavnou nevýhodou schémy sú veľké tepelné straty počas prepravy.

Venujte pozornosť! Tieto straty zaplatí koncový používateľ. Preto existuje veľa tých, ktorí chcú prejsť z ústredného vykurovania na autonómne typy vykurovania.

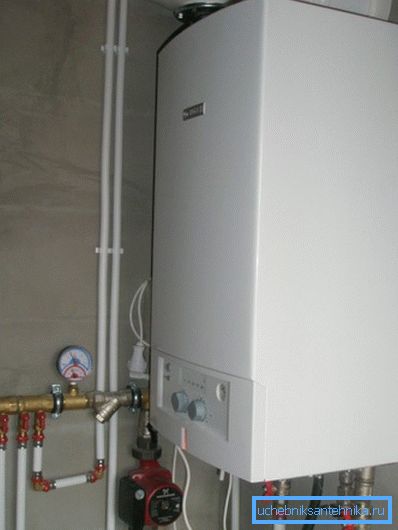

• Hlavný plyn. Plynový kotol poskytuje minimálne náklady na vykurovanie (približne 70 kopecks na kilowatthodinu tepla). V súčasnosti a v blízkej budúcnosti je to najvýhodnejšie riešenie. Plyn v plynových fľašiach a plynových nádržiach je oveľa drahší - od 1,8 do 2,8 rubľov / KW * h.

• Palivové drevo, uhlie. Náklady sú o niečo vyššie (1,1 - 1,4 rubľov / KW * H). Hlavnou nevýhodou je nízka autonómnosť kotlov: vyžaduje pravidelné nakladanie paliva a odstraňovanie popola.
• Kotol na naftu, naopak, nevyžaduje pozornosť majiteľa počas týždňov. Medzi nevýhody patrí potreba skladovať veľké množstvo paliva, zápachu, vysokú hladinu hluku počas prevádzky solárneho horáka a vysoké náklady na teplo (3,2 rubľov / kWh).
• Napokon, elektrické kotly všetkých druhov. (Tenovy, indukcia a elektróda) ​​sú v prevádzke a bezpečné. Nevyžadujú častú údržbu alebo odstraňovanie produktov spaľovania. Pre všetko dobré, čo musíte zaplatiť; v tomto prípade pomerne špecifické peniaze vo výške približne 3,6 - 3,8 rubľov za kilowatthodinu.

Chladiaca cirkulácia

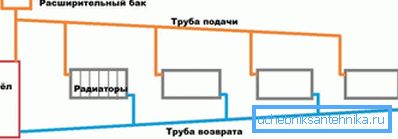

To môže byť prirodzené a nútené.

Užitočné: praktické inštalačné schémy, ktoré môžu fungovať v oboch režimoch. V tomto prípade je vložka čerpadla do náplne veľkého (od DN 32) priemeru dodávaná s obtokom. Je potrebné, aby obmedzenie potrubia neznižovalo už nízku hydraulickú hlavu v režime prirodzeného obehu.

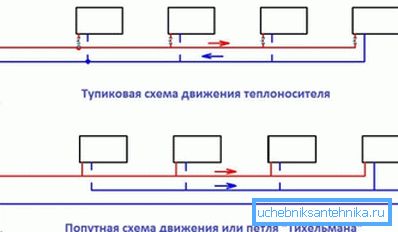

Smer pohybu chladiva

Môže to byť zablokovanie a prechod.

1. Hrubý typ vykurovacieho systému znamená, že v rôznych častiach okruhu sa chladivo pohybuje v opačných smeroch.
2. Nasledujúca premávka znamená, že voda, nemrznúca zmes, olej, atď. Nie sú v žiadnom bode obvodu. nezmení sa smer pohybu na opak.

Horné a spodné plnenie do fliaš

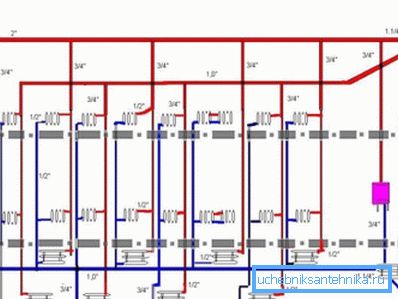

Všetko je tu jednoduché: schéma s hornou náplňou predpokladá, že lôžko vykurovacej vody (vodorovná vetva potrubia, ktorá spája stúpačky) je v podkroví a spätné lôžko je v suteréne.

V prípade nižšieho plnenia do fliaš sú obidve dlaždice rozdelené v suteréne. Zvyšky sú spojené v pároch; každá dvojica je spojená prepojkou v hornom poschodí domu alebo v suteréne.

usporiadanie

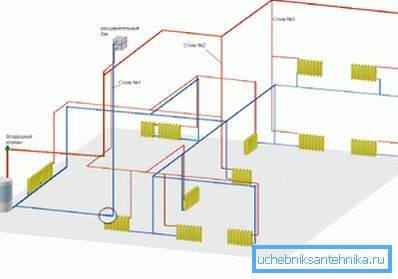

Oddeľte vertikálne a horizontálne zapojenie; Zdá sa, že podmienky sú intuitívne zrozumiteľné a nepotrebujú komentáre. Stojí za to však objasniť, že v reálnom svete sú spoločné typy vykurovacích systémov bežnejšie. Napríklad v typickom bytovom dome je stúpanie vertikálne usporiadané, ale plnenie do fliaš je horizontálne.

Pripojenie vykurovacích zariadení

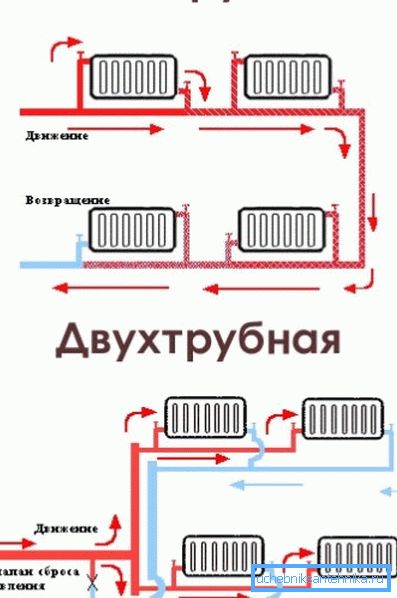

Na tomto základe sú rozlíšené jednorúrkové a dvojrúrkové obvody.

1. V prvom prípade je náplň krúžkom medzi vstupnými a výstupnými rúrkami kotla alebo ventily domu výťahovej zostavy. Vykurovacie zariadenia ju roztrhajú alebo, čo je oveľa rozumnejšie, havaruje paralelne s fľaškovaním.
2. Druhá schéma naznačuje, že každý radiátor alebo konvektor je prepojkou medzi napájaním a spätnou náplňou.

Poznámka: Obvod s dvoma rúrkami vo všeobecnosti vyžaduje, aby sa pri každom spustení používali tlmivky. Pokyn je spojený so skutočnosťou, že v opačnom prípade bude celá cirkulácia prechádzať zariadeniami, ktoré sú najbližšie ku kotlu alebo výťahu, ktorý je plný rozmrazovania radiátorov s dlhým dosahom.

exotické

Aké je vykurovanie okrem obvyklých a široko používaných schém s kvapalným chladiacim médiom?

ovzdušia

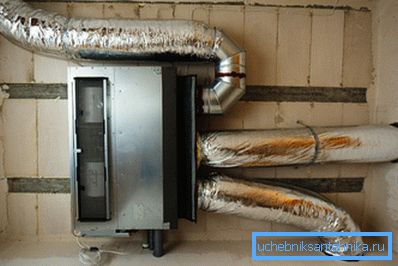

V úlohe chladiva slúži bežný vzduch. Keďže jeho špecifická tepelná kapacita je malá, musia sa prepravovať veľké objemy; Systémy vykurovania vzduchu sa často kombinujú s odvetrávaním.

Riešenie je zaujímavé pri absencii vykurovacích zariadení v interiéri. Hlavnou nevýhodou je, že skryté inštalovanie vzduchových potrubí je možné len vo fáze výstavby alebo veľkých opráv domu.

Teplé podlahy

V úlohe ohrievača slúži celá plocha podlahy. Na tento účel sa potrubie s nosičom tepla, vykurovacím káblom alebo ohrievačom filmu umiestni do poteru alebo pod povrchovú úpravu. Prácu je možné ľahko vykonať ručne bez zapojenia špecialistov.

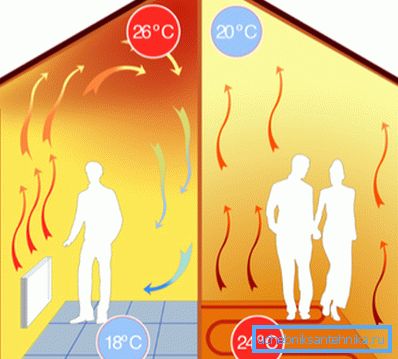

Vyhrievaná podlaha je zaujímavá pre svoju účinnosť. Nie, cena za kilowatthodinu tepla sa nemení: závisí len od zdroja tepla. Úspora je dosiahnutá efektívnejším rozložením teploty a menším únikom cez strop.

infračervené

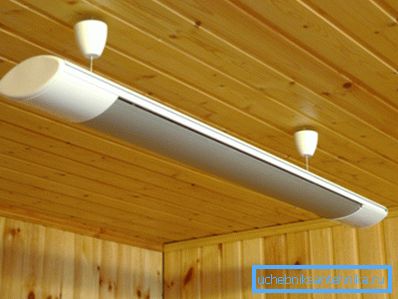

Väčšina tepla sa prenáša z vykurovacieho telesa na objekty a ľudí v miestnosti v dôsledku tepelného žiarenia a nie konvekcie. Keďže ohrievače priamo ovplyvňujú teplotné receptory obyvateľov domu, teplota v miestnosti sa môže znížiť na 15-16 ° C bez toho, aby došlo k najmenšiemu nepohodlnosti. Preto opäť ušetria energiu.

záver

Samozrejme, náš miniatúrny prehľad možných riešení v oblasti vykurovania netvrdí, že je úplný. Priložené video ho doplní užitočnými a vzdelávacími materiálmi. Veľa šťastia!
