Aké kolektory sa používajú pre vykurovacie systémy
Vzduch vo vykurovacom systéme je schopný narušiť svoju prácu, nadbytočný kyslík sa stáva katalyzátorom korozívnych procesov. Hoci sa do chladiacej kvapaliny tak často nevyskytuje, prídavné zariadenia na jej odstránenie nebudú nadbytočné. V tomto prípade použite špeciálne kontajnery, v ktorých sa zhromažďujú a potom sa vyrobia pomocou ventilu. Preto nie je z vykurovacieho okruhu odstránený iba prebytočný vzduch, ale aj tlak v ňom je normalizovaný.
Vlastnosti dizajnu
Typické veľkosti a konštrukcie vzduchových kolektorov sú založené na priemeroch tratí. Zvážte ich funkcie a funkčnosť podrobnejšie:
tvar |
|
Návrh a spôsob umiestnenia |
|

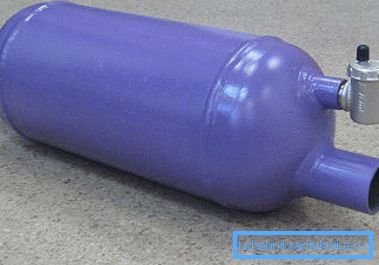

Akumulovaný vzduch sa vybíja ručne alebo automaticky. Cena produktov závisí od mnohých parametrov, ako sú rozmery, a preto sa líši v rámci rôznych limitov.
Systémy odvzdušňovania
Existujú dve hlavné, ktoré sa budú diskutovať nižšie:
- Automatický systém je vhodnejší na použitie, počas jeho prevádzky nevyžaduje pravidelnú údržbu prijímača. V takýchto výrobkoch je inštalovaný výfukový ventil a na ovládanie je použitý vnútorný hydrostatický tlak.

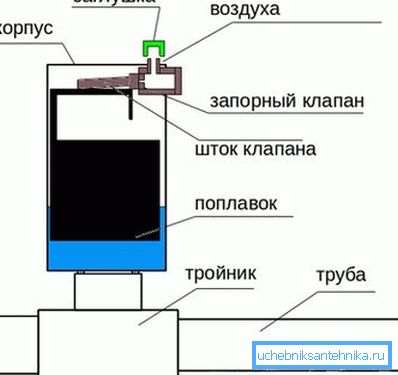

Princíp činnosti sa vzťahuje na hladinu plaváka v plavákovej komore. Keď sa vzduch v nádrži znižuje, v vypočítanom momente uniká otvorom, ktorý sa otvára s výfukovým ventilom. Akonáhle tlak chladiacej kvapaliny stane dostatočne veľký, ventil sa zatvorí.
- Manuálna verzia by mala obsahovať špeciálne vypočítaný plán, ktorý reguluje otváranie ventilu a uvoľňovanie vzdušných hmôt v celej oblasti vykurovacieho okruhu obytného domu.
typy
Nádrže na odber vzduchu sú:
- Tečúce - sú zapustené do potrubia. V horizontálnej polohe je vzduch nútený pohybom vody do hornej časti prijímača, voda v takýchto prietokových horizontálnych vzduchových kolektoroch nikdy nezmrazuje, preto inštrukcia umožňuje inštaláciu týchto výrobkov do nevyhrievaných miestností. Rozmery prijímača výrazne prevyšujú hlavné potrubie, čo umožňuje koncentráciu vzduchu na vrchu prijímača. (Pozri tiež článok Elektrické vykurovacie konvektory: funkcie.)
- Netečené - sú pripojené k potrubiu kohútikom, ktorý sa odvádza samostatne. V tomto návrhu vzduchové bubliny nemôžu spadnúť do vetvy, len prechádzajú.
Všetky typy produktov sú navrhnuté pre nasledujúce parametre:
- prevádzková teplota chladiva - do 150 ° C;
- tlak v obvode 0,6 MPa a 1,2 MPa.
Tip: Uistite sa, či sú bezpečnostné ventily nainštalované v produktoch na núdzové vypúšťanie vzduchu.
Okrem oddelených prijímačov použite centralizované odvádzanie vzduchu pomocou vzduchového potrubia. V takomto prípade vynulujte konštrukciu vzduchovej slučky, do ktorej je nainštalovaný vertikálny kolektor vzduchu. Vytvára automatické uvoľnenie vzdušných hmôt do expanznej nádoby.
Charakteristiky odvodu vzduchu z vykurovacieho systému
Pri výrobe vykurovacieho systému s vlastnými rukami je potrebné poskytnúť spôsob odstraňovania nadbytočných vzduchových bublín z neho. Preto pred výberom zariadenia odporúčame zvážiť rôzne možnosti cirkulácie chladiacej kvapaliny okolo okruhu. Umožní to optimálne umiestnenie a vyhnúť sa technickým chybám v budúcnosti.
Poloha prijímača závisí od systému cirkulácie chladiacej kvapaliny vo vykurovacom okruhu.
Stáva sa to:
- Prirodzený - v tomto prípade je chladiaca kvapalina podávaná pod uhlom s expanznou nádobou, v ktorej sa zhromažďujú všetky vzduchové bubliny.
- Nútený, pre pohyb chladiacej kvapaliny okolo okruhu pomocou obehového čerpadla. V tomto prípade by sa mal vzduch odobrať z najvzdialenejších stúpačov.
Tip: pri spúšťaní výstupu hromadnej vzduchovej rúry vzduchom alebo konvenčným zberačom vzduchu.
záver
Vzduchové kolektory sú dôležité a integrálne prvky vykurovacieho systému. Spoľahlivosť závisí od ich správneho umiestnenia a vybavenia pomocou ovládacích a riadiacich zariadení.
Preto pri zostavovaní plánu kúrenia budovy je tiež potrebné zabezpečiť účinné mechanizmy na odstraňovanie vzdušných hmôt, ktoré zlepšia cirkuláciu v systéme, prenos tepla a tiež zvýšia jej životnosť. Videá v článku vám pomôžu nájsť ďalšie informácie o tejto téme.
